Трансформаторы тока измерительные проходные TTR, TSR, BB(О)
| Номер в ГРСИ РФ: | РБ 03 13 2831 17 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Категория: | Трансформаторы |
| Производитель / заявитель: | «ABB Power Technologies AB, High Voltage Products», Швеция |
Трансформаторы тока измерительные серии TTR, ВВ(О) (далее - трансформаторы) предназначены для преобразования и передачи сигнала измерительной информации средствам измерений, приборам защиты, автоматики, сигнализации и управления в электрических цепях переменного тока номинальной частотой 50 Гц.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 2831 17 |
| Наименование | Трансформаторы тока измерительные проходные TTR, TSR, BB(О) |
| Год регистрации | 2017 |
| Номер сертификата | 10957 |
| Дата регистрации | 2017-02-28 |
| Срок действия | 2022-02-28 |
| Получатель сертификата | фирма "ABB s.r.o., EPMV", Чешская Республика (CZ) |
Производитель / Заявитель
фирма "ABB s.r.o., EPMV"
Адрес: Sokolovska 84-86 186 00 Praha-8
Контакты: +42 05 47 15 11 11 / +42 05 47 15 26 26
Поверка
| Межповерочный интервал / Периодичность поверки | 48 мес. |
| Методика поверки | Поверка проводится в соответствии с ГОСТ 8.217-2003. |
Поверители
Скачать
|
Описание типа РБ 03 13 2831 17 [2017-09-06]
rb-03-13-2831-17_2017-09-06.pdf
|
Скачать | ||
|
Описание типа РБ 03 13 2831 17 [2011-09-15]
rb-03-13-2831-17_2011-09-15.pdf
|
Скачать | ||
|
Описание типа РБ 03 13 2831 17 [2006-06-22]
rb-03-13-2831-17_2006-06-22.pdf
|
Скачать |
Описание типа
Назначение
Трансформаторы тока измерительные серии TTR, ВВ(О) (далее - трансформаторы) предназначены для преобразования и передачи сигнала измерительной информации средствам измерений, приборам защиты, автоматики, сигнализации и управления в электрических цепях переменного тока номинальной частотой 50 Гц.
Применяются в распределительных установках высокого напряжения, схемах измерения и учета электроэнергии.
Описание
Трансформаторы тока измерительные серии TTR, ВВ(О) конструктивно представляют собой металлический корпус с залитой эпоксидной смолой вторичной обмоткой.
Первичная обмотка трансформаторов ВВ(О) состоит из секций, сердечником которой является измерительная линия установки высокого напряжения.
Первичная обмотка трансформаторов TTR выполнена в виде стального сердечника, жестко закрепленного в корпусе трансформатора.
Внешний вид трансформаторов приведен на рисунке 1.
Пломбировка трансформаторов производится по схеме, приведённой на рисунке 2 приложения.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Наибольшее рабочее напряжение, кВ |
от 3,6 до 25 |
|
Номинальный первичный ток, А |
от 10 до 5 000 |
|
Номинальный вторичный ток, А |
/1;/5. |
|
Номинальная частота напряжения сети, Гц |
50. |
|
Количество вторичных обмоток, шт |
до 3. |
|
Классы точности трансформатора: | |
|
обмотки для измерений |
0,2; 0,2S; 0,5; 0,5S; 1,0;3,0 |
|
обмотки для защиты |
5Р; ЮР. |
|
Номинальная предельная кратность |
от 10 до 20. |
|
Номинальный коэффициент безопасности |
5, 10 |
|
Номинальная вторичная нагрузка, В-А |
от 2,5 до 35 |
Габаритные размеры и масса трансформаторов определяются требованиями заказчика.
ВВ (О)

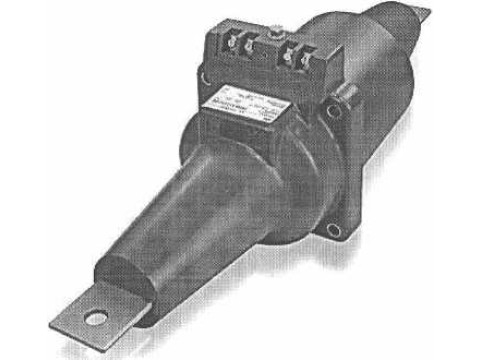

Рисунок 1 Внешний вид трансформатора серии TTR, ВВ(О)
Знак утверждения типа
Знак утверждения типа наносят на табличку трансформатора методом штемпелевания (шелкографии, наклейки), а также на титульный лист руководства по эксплуатации типографским способом (методом офсетной печати).
Комплектность
В комплект поставки входит:
трансформатор тока измерительный 1 шт.;
протокол заводских испытаний 1 экз.;
руководство по эксплуатации 1 экз.;
паспорт 1 экз.
Поверка
Поверка трансформаторов тока измерительных серии TTR, ВВ(О) проводится по ГОСТ 8.217-2003 «Государственная система обеспечения единства измерений. Трансформаторы тока. Методика поверки».
Нормативные документы
ГОСТ IEC 60044-1-2012 «Трансформаторы измерительные. Часть 1. Трансформаторы
ГОСТ 7746-2001
ГОСТ 8.217-2003
тока».
«Трансформаторы тока. Общие технические условия» «Государственная система обеспечения единства измерений. Трансформаторы тока. Методика поверки".
Заключение
Ттрансформаторы тока измерительные серии TTR, ВВ(О) соответствуют требованиям ГОСТ IEC 60044-1-2012 (для экспортных поставок), ГОСТ 7746-2001 и документации «ABB s.r.o., EPMV» Чехия.
Межповерочный интервал - не более 48 месяцев.
Государственные приемочные испытания проведены:
Испытательным центром
государственного предприятия "Гомельский ЦСМС"
адрес: ул. Лепешинского, 1, 246015, г. Гомель, тел. (232) 23 02 33
Аттестат аккредитации № BY/112 02.1.0.1751 от 30.05.2014г.
