Трансформаторы напряжения ЗНОЛ-ЭК-10, ЗНОЛП-ЭК-10, ЗНОЛ-ЭК-15
| Номер в ГРСИ РФ: | РБ 03 13 4798 17 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Категория: | Трансформаторы |
| Производитель / заявитель: | ООО «Электрощит-Ко», п.Бабынино, Калужская обл. |
Трансформаторы напряжения ЗНОЛ-ЭК-Ю, ЗНОЛП-ЭК-Ю, ЗНОЛ-ЭК-15, предназначены для работы в системах электроснабжения с изолированной нейтралью в цепях измерения, защиты, автоматики, управления, сигнализации переменного тока частотой 50 и 60 Гц.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 4798 17 |
| Наименование | Трансформаторы напряжения ЗНОЛ-ЭК-10, ЗНОЛП-ЭК-10, ЗНОЛ-ЭК-15 |
| Год регистрации | 2017 |
| Номер сертификата | 11006 |
| Дата регистрации | 2017-03-29 |
| Срок действия | 2021-08-18 |
| Получатель сертификата | ООО "Электрощит-К", п. Бабынино, Калужская обл., Россия (RU) |
Производитель / Заявитель
ООО "Электрощит-К"
Адрес: п. Бабынино, Калужская обл.
Контакты: тел. (08448) 2-17-51, факс (08448) 2-24-58
Поверка
| Межповерочный интервал / Периодичность поверки | 48 мес. |
| Метрологическое обеспечение | Трансформаторы напряжения с номинальным напряжением первичной обмотки 3300/корень3 В метрологически НЕ обеспечены в Республике Беларусь. Трансформаторы с номинальным напряжением первичной обмотки 6300/корень3 , 6600/корень3 , 10500/корень3, 11000/корень3 , 13800/корень3 , 15750/корень3, метрологически обеспечены в РБ на базе Гомельского ЦСМС (НТК №12-18). |
| Методика поверки | Поверка проводится по ГОСТ 8.216-2011. |
| Признание поверки | Первичная при выпуске из производства и периодическая (для необеспеченных): ВНИИМС (аттестат аккредитации - №RA.RU.3114493, шифр поверительного клейма - М); Калужский ЦСМС (номер реестра - №033, шифр поверительного клейма - БУ); ООО "Электрощит-К" (аттестат аккредитации -№RA.RU.311442, шифр поверительного клейма - ВЧМ)(НТК №12-11). |
Поверители
Скачать
|
Описание типа РБ 03 13 4798 17 [2013-04-29]
rb-03-13-4798-17_2013-04-29.pdf
|
Скачать | ||
|
Описание типа РБ 03 13 4798 17 [2017-08-17]
rb-03-13-4798-17_2017-08-17.pdf
|
Скачать | ||
|
Описание типа РБ 03 13 4798 17 [2012-01-16]
rb-03-13-4798-17_2012-01-16.pdf
|
Скачать |
Описание типа
Назначение
Трансформаторы напряжения ЗНОЛ-ЭК-Ю, ЗНОЛП-ЭК-Ю, ЗНОЛ-ЭК-15, предназначены для работы в системах электроснабжения с изолированной нейтралью в цепях измерения, защиты, автоматики, управления, сигнализации переменного тока частотой 50 и 60 Гц.
Описание
Трансформаторы напряжения ЗНОЛ-ЭК-Ю, ЗНОЛП-ЭК-Ю, ЗНОЛ-ЭК-15, однофазные, индуктивные, с одним изолированным выводом первичной обмотки, при этом другой конец первичной обмотки при эксплуатации заземляется. Корпус трансформатора выполнен из полиуретановой смолы, которая одновременно является главной изоляцией и обеспечивает защиту обмоток от механических и климатических воздействий.
Защитное предохранительное устройство трансформатора напряжения ЗНОЛП-ЭК-Ю выполнено в виде разборной конструкции с плавкой вставкой, представляющей собой металлодиэлектрический резистор С2-33-Н мощностью рассеяния 0,25Вт. Защитное предохранительное устройство имеет индикатор срабатывания, который выполнен в виде подвижного стержня. Трансформаторы напряжения ЗНОЛ-ЭК-Ю, ЗНОЛП-ЭК-Ю, ЗНОЛ-ЭК-15 могут иметь до четырех вторичных обмоток. Выводы вторичных обмоток помещены в контактной коробке, закрепленной на основании. На основании трансформатора имеется клемма для заземления первичной обмотки с винтом Мб. Трансформаторы напряжения ЗНОЛ-ЭК-Ю, ЗНОЛП-ЭК-Ю изготавливаются в двух исполнениях Ml и М2, ЗНОЛ-ЭК-15 изготавливаются в трех исполнениях Ml, М2 и М3.
Принцип действия трансформаторов заключается в преобразовании напряжения промышленной частоты в напряжение для измерения, а также обеспечения гальванического разделения измерительных приборов от цепи высокого напряжения.
Внешний вид трансформаторов напряжения ЗНОЛ-ЭК-Ю, ЗНОЛП-ЭК-Ю, ЗНОЛ-ЭК-15 представлен на рисунках 1 и 2.

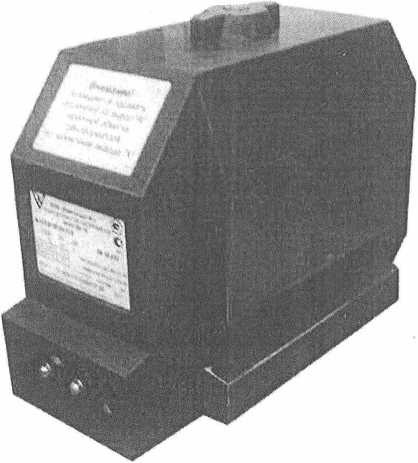

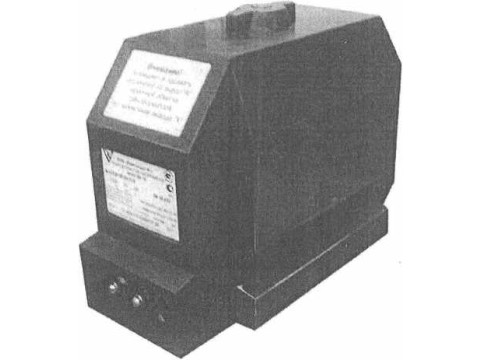

Рисунок 1. Трансформаторы напряжения ЗНОЛ-ЭК-Ю, ЗНОЛ-ЭК-15

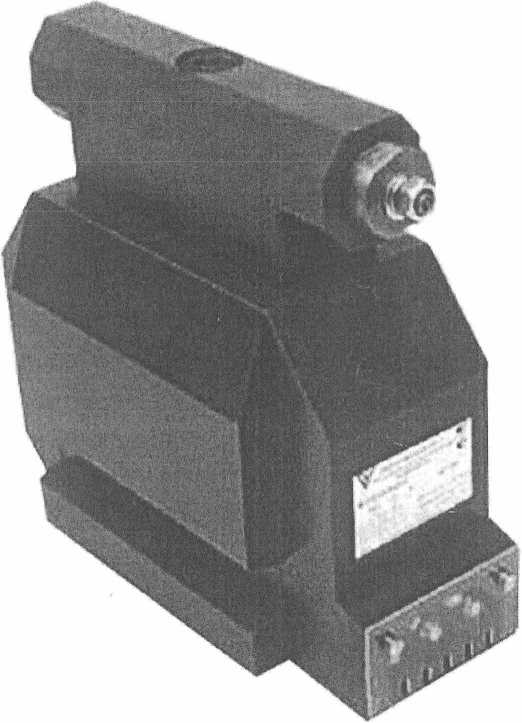

Рисунок 2. Трансформаторы напряжения ЗНОЛП-ЭК-Ю

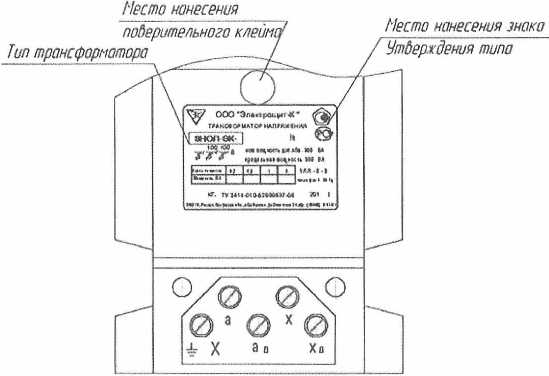

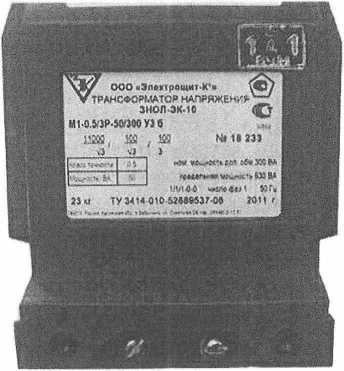

Место нанесения паспортной таблички и поверительного клейма
Технические характеристики
|
Характеристика |
Значение |
|
Класс напряжения, кВ |
3; 6; 10; 15 |
|
Наибольшее рабочее напряжение, кВ |
3,6; 7,2; 12; 17,5 |
|
Номинальное напряжение первичной обмотки, В |
3000/^3; ЗЗООАД; 6000Д& 6300/^; 6600АД 10000/л/З; 10500АД1ЮОО/д/3; 13800/^; 15000/^; 15750ЛД |
|
Классы точности |
0,2; 0,5; 1,0; 3,0; ЗР; 6Р |
|
Номинальная частота, Гц |
50; 60 |
|
Номинальное напряжение основной вторичной обмотки, В |
100АД 110А/5 |
|
Номинальное напряжение основной дополнительной обмотки, В |
100/3, 100, 110/3, НО |
|
Число вторичных обмоток |
до 4 |
|
Номинальная мощность основной вторичной обмотки, В'А в классе точности: 0,2 0,5 1,0 3,0 |
1,25-50 1,25-75 1,25-150 1,25-300 |
|
Номинальная мощность дополнительной вторичной обмотки, В’А в классах точности 3,0; ЗР; 6Р |
150-300 |
|
Предельная мощность вне класса точности, В А |
250-630 |
|
Схема и группа соединения обмоток |
1/1/1-0-0 |
Масса, кг.....................................................................................от 20 до 35
Габаритные размеры, мм
- исполнение Ml ЗНОЛ-ЭК-10, ЗНОЛ-ЭК-15........................................................315x150x231
ЗНОЛП-ЭК-Ю........................................................................315x150x302
- исполнение М2 ЗНОЛ-ЭК-10, ЗНОЛ-ЭК-15........................................................320x180x291
ЗНОЛП-ЭК-Ю.........................................................................320x180x361
- исполнение М3 ЗНОЛ-ЭК-15...........................................................................305x210x315
Средняя наработка до отказа, ч...............................................................400000
Средний срок службы, не менее, лет..............................................................30
Климатическое исполнение (ГОСТ 15150-69).......................................УХЛ, У и Т
Категория размещения (ГОСТ 15150-69)........................................................2; 3
Знак утверждения типа
наносится на титульный лист (в правом верхнем углу) паспорта и руководства по эксплуатации типографским способом, а так же на паспортную табличку трансформатора.
Комплектность
|
Наименование |
Наименование |
Кол-во |
Примечание |
|
Трансформатор напряжения знол-эк-ю знолп-эк-ю ЗНОЛ-ЭК-15 |
1 шт. | ||
|
Руководство по эксплуатации ЗНОЛ-ЭК-10 ЗНОЛП-ЭК-Ю ЗНОЛ-ЭК-15 |
ЭК. 1.750.000 РЭ ЭК. 1.750.001 РЭ ЭК. 1.750.004 РЭ |
не менее 1 экз. на 6 шт. |
в соответствии с заказом |
|
Паспорт ЗНОЛ-ЭК-Ю ЗНОЛП-ЭК-Ю ЗНОЛ-ЭК-15 |
ЭК. 1.750.000 ПС ЭК. 1.750.002 ПС ЭК.1.750.001 ПС ЭК. 1.750.003 ПС ЭК. 1.750.004 ПС |
1 экз. |
в соответствии с заказом |
Поверка
осуществляется по документу ГОСТ 8.216-88 «Трансформаторы напряжения. Методика поверки».
Основные средства поверки:
- Рабочие эталоны-трансформаторы напряжения
|
Обозначение типа |
Диапазон напряжений (В) |
Номинальная частота (Гц) |
Номинальная мощность (В-А) |
Погрешность |
|
НЛЛ-15-1 |
(3000-16000)/ 100 ВАД |
50 |
5 |
КТ-0,05 |
|
НЛЛ-15-2 |
(3000-16000)/ 100 |
50 |
5 |
КТ-0,05 |
- Приборы сравнения
|
Обозначение типа |
Действующее значение напряжений (В) |
Номинальная частота (Гц) |
Предел измерения погрешности напряжения |
Предел допускаемой погрешности | |
|
% |
±% |
±мин | |||
|
КНТ-05 |
5-250 |
50 |
0,1-199,9 |
0,01 - 0,03 |
0,01-0,03 |
|
КНТ-03 |
0-199,9 |
50 |
0,1999- 19,99 |
0,01 -0,1 |
0,1-10 |
- Нагрузочные устройства
|
Обозначение типа |
Действующеезначение рабочего напряжения (В) |
Номинальная частота (Гн) |
Диапазон нагрузок (ВА) |
Погрешность (%) |
|
МР 2025 |
57,7 |
50 |
1,25-80 |
±4 |
|
МР 2025 |
57,7 |
50 |
40-200 |
±4 |
Сведения о методах измерений
приведены в ГОСТ 8.216-88 «Трансформаторы напряжения. Методика поверки»
Нормативные документы
ЗНОЛ-ЭК-10, ЗНОЛП-ЭК-Ю, ЗНОЛ-ЭК-15
ГОСТ 1983-2001 «Трансформаторы напряжения. Общие технические условия».
ГОСТ 8.216-88 «Трансформаторы напряжения. Методика поверки».
ТУ 3414-010-52889537-08 «Трансформаторы напряжения ЗНОЛ(П)-ЭК. Технические условия».
Рекомендации к применению
- при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
Другие Трансформаторы
