Трансформаторы тока ТФЗМ-123

Номер в ГРСИ РФ:	РБ 03 13 6344 17
Раздел:	Средства измерений электрических величин [13]
Категория:	Трансформаторы
Производитель / заявитель:	КО "Запорожский завод высоковольтной аппаратуры" (ЗЗВА), г. Запорожье, Украина

Скачать

Описание типа РБ 03 13 6344 17 [2017-09-26]

rb-03-13-6344-17_2017-09-26.pdf

Скачать

Нет данных о поставщике

Являетесь поставщиком? Разместите свои контакты в этом блоке! Подробнее в разделе Реклама

Трансформаторы тока ТФЗМ-123 (далее по тексту - трансформаторы) предназначены для передачи сигналов измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока.

Информация по Госреестру

Основные данные
Номер по Госреестру	РБ 03 13 6344 17
Наименование	Трансформаторы тока ТФЗМ-123
Год регистрации	2017
Номер сертификата	11207
Дата регистрации	2017-07-27
Срок действия	2022-07-27
Получатель сертификата	ООО "Запорожский завод высоковольтного оборудования", с. Владимировское Запорожской обл., Украина (UA)

Производитель / Заявитель

ООО "Запорожский завод высоковольтного оборудования"

Адрес: 70411, Запорожская область, Запорожский район, с. Владимировское, ул. Первомайская, д. 13

Контакты: Телефон + 38(061) 220-32-98 E-mail: zzvo2017@gmail.com WEB: http://www.zvo.com.ua

Поверка

Межповерочный интервал / Периодичность поверки	48 мес.
Методика поверки	Поверка проводится по ГОСТ 8.217-2003.

Поверители

Скачать

Описание типа РБ 03 13 6344 17 [2017-09-26]

rb-03-13-6344-17_2017-09-26.pdf

Скачать

Описание типа

Назначение Описание Т Ф ЗМХХ-Х-Х/Х-Х/Х XX ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ Знак утверждения типа Комплектность Нормативные документы МЕТРОЛОГИЧЕСКИЙ КОНТРОЛЬ Заключение

Назначение

Описание

Трансформаторы представляют собой конструкцию опорного одноступенчатого устройства, которое состоит из первичной и вторичной обмоток, помещённых в фарфоровый изолятор. Первичная и вторичные обмотки разделены бумажной изоляцией и находятся в жидком диэлектрике, трансформаторном масле.

Типоисполнения трансформаторов отличаются номинальным напряжением сети, номинальной силой первичного и вторичного тока, классами точности, климатическим исполнением.

Структура условного обозначения трансформаторов:

Т Ф ЗМХХ-Х-Х/Х-Х/Х XX

Климатическое исполнение и категория ----- размещения по ГОСТ 15150-69

Номинальная сила вторичного тока, А

Номинальная сила первичного тока, А

Номинальный класс точности

---------------------- Номер конструктивного варианта исполнения

Уровень загрязнения по ГОСТ IEC 61869-1

---------------------------- Наибольшее напряжение оборудования, кВ

----------------------------- Маслонаполненный

--------------------------------- Изоляция обмоток бумажно-масляная звеньевого типа

—-------------------------------- Фарфоровая покрышка

--------------------------------------- Трансформатор тока

Схема пломбировки трансформатора от несанкционированного доступа и место пове-рительного клейма-наклейки приведена в обязательном приложении А к описанию типа.

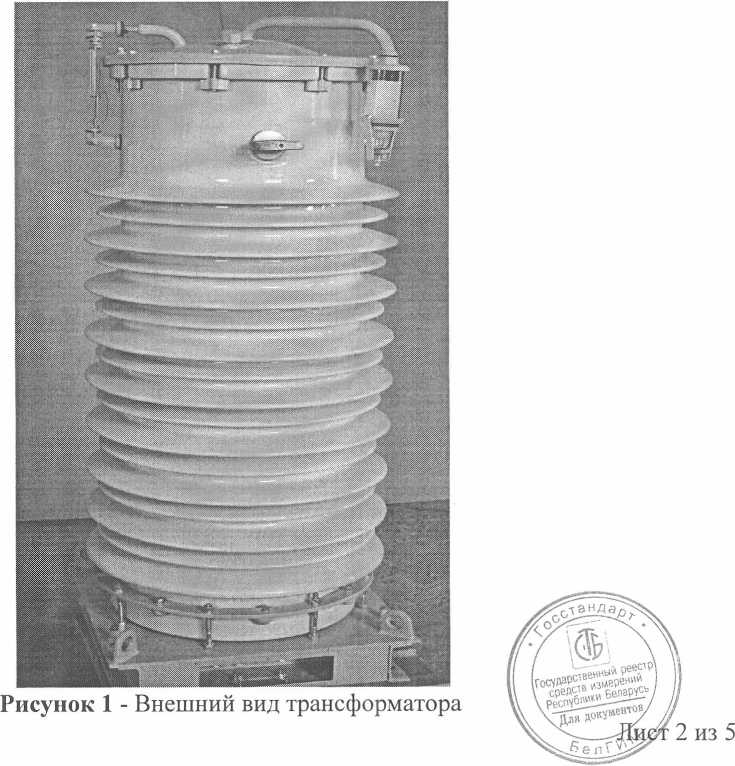

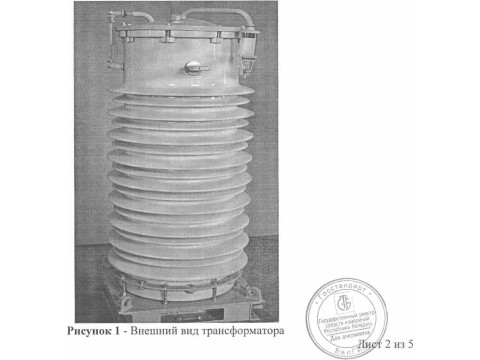

Внешний вид трансформатора приведен на рисунке 1.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Технические и метрологические характеристики трансформаторов представлены в таблице 1.

Таблица 1 - Основные технические и метрологические характеристики трансформаторов

тока ТФЗМ-123

Характеристики	Значение
Наибольшее напряжение трансформатора, кВ	123 (126)’
Номинальное напряжение сети, кВ	110
Номинальная сила первичного тока, А	50; 75; 100; 150; 200; 300; 400; 600; 750; 1000;1200; 1500; 2000
Номинальная сила вторичного тока, А	1 или 5
Номинальная частота, Гц	50
Классы точности по ГОСТ 7746-2001	0,2; 0,2S; 0,5; 0,5S
Климатическое исполнение по ГОСТ 15150	У1,ХЛ1
Диапазон рабочих температур, °C:
для исполнения У1 для исполнения ХЛ1	от минус 45 до 40 от минус 60 до 40
Диапазон температур транспортирования и хранения, °C: для исполнения У1 для исполнения ХЛ1	от минус 60 до 50 от минус 60 до 50
Габаритные размеры, не более, мм	1590x720x720
Масса, не более, кг	530
Средняя наработка до отказа, не менее, ч	4-Ю7
Средний срок службы, не менее, лет	25

(по требованию) для стран таможенного союза

Знак утверждения типа

Знак утверждения типа наносится типографским способом на эксплуатационную документацию (паспорт).

ТУ У 31.1-38869037-001:2014 Трансформаторы тока ТФЗМ.

ГОСТ 7746-2001 Трансформаторы тока. Общие технические условия.

ГОСТ IEC 61869-1-2015 Трансформаторы измерительные. Часть 1. О&цяеьгт

НИЯ.

ГОСТ 8.217-2003 Государственная система обеспечения единствашзме^йй.

1ебова-

1НС-

форматоры тока. Методика поверки.

Госсарда; „едении , \ дае 5^7 \Т5йб>1>|!ЛЙст

из 5

Комплектность

обозначение	наименование	кол-во	примечание
АЖВА.671213.01	трансформатор тока ТФЗМ	1
АЖВА.671213.03 ПС	паспорт	1
АЖВА.671213.02 РЭ	руководство по эксплуатации	1
	комплект запасных частей	1
	комплект монтажных частей	1

Нормативные документы

МЕТРОЛОГИЧЕСКИЙ КОНТРОЛЬ

Трансформаторы тока ТФЗМ -123 обеспечены поверкой в Республике Беларусь. Методика поверки ГОСТ 8.217-2003 Государственная система обеспечения единства измерений. Трансформаторы тока. Методика поверки.

Применяемые эталоны:

- компаратор СА507, предел допускаемой основной погрешности ±0,005%;

- трансформатор тока эталонный СА535/2, предел допускаемой токовой погрешности для диапазона относительного значения силы первичного тока от 1 до 120%, ±0,02%; предел допускаемой токовой погрешности при использовании расширителя РД564 для диапазона относительного значения силы первичного тока от 1 до 120%, ±0,025%; предел допускаемой основной угловой погрешности для диапазона относительного значения силы первичного тока от 1 до 120%, ±1,5';

- магазин нагрузок СА5018-5, предел допускаемой основной погрешности ±4%;

Прослеживаемость передачи единиц физических величин обеспечивается действующими поверочными схемами до национальных эталонов Республики Беларусь.
