Трансформаторы тока серии LZZB
| Номер в ГРСИ РФ: | РБ 03 13 6391 17 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Категория: | Трансформаторы |
| Производитель / заявитель: | "Huayi Group Co., Ltd.", Китай |
|
Описание типа РБ 03 13 6391 17 [2018-01-17]
rb-03-13-6391-17_2018-01-17.pdf
|
Скачать |
Трансформаторы тока серии LZZB (далее - трансформаторы), предназначены для передачи сигнала измерительной информации средствам измерений, приборам защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 или 60 Гц.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 6391 17 |
| Наименование | Трансформаторы тока серии LZZB |
| Год регистрации | 2017 |
| Номер сертификата | 11314 |
| Дата регистрации | 2017-10-03 |
| Срок действия | 2022-10-03 |
| Получатель сертификата | фирма "Huayi Group Co., Ltd." , Китай (CN) |
Производитель / Заявитель
фирма "Huayi Group Co., Ltd."
Адрес: No. 228, Central Avenue, Yueqing Economic Development Zone, Zhejiang Province, China, 325600
Контакты: Тел. +86-577-62558769/27898877 Факс +86-577-62538979/27898866
Поверка
| Межповерочный интервал / Периодичность поверки | 48 мес. |
| Методика поверки | Поверка проводится по ГОСТ 8.217-2003. |
Поверители
Скачать
|
Описание типа РБ 03 13 6391 17 [2018-01-17]
rb-03-13-6391-17_2018-01-17.pdf
|
Скачать |
Описание типа
Назначение
Трансформаторы тока серии LZZB (далее - трансформаторы), предназначены для передачи сигнала измерительной информации средствам измерений, приборам защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 или 60 Гц.
Трансформаторы применяются в энергетике в распределительных установках высокого напряжения, схемах измерения и учета электроэнергии.
Описание
Принцип действия трансформаторов основан на преобразовании измеряемых токов, протекающих по первичной обмотке, в токи, имеющие существенно меньшие пропорциональные значения, приемлемые для измерения стандартными измерительными приборами.
Трансформаторы тока серии LZZB являются однофазными трансформаторами с литой изоляцией, выполненной из эпоксидного компаунда (для внутренней установки) и силикона (для наружной установки).
Трансформаторы выполнены в модификациях для внутренней (LZZBJ9-12, LZZBJ9-10, LZZBJ12-12, LZZB(J)9-35, LZZB(J)7-35) и наружной установки
(LZZBJ71-12W, LZZBW8-35) отличающихся рабочим напряжением, конструкцией крепления в высоковольтную ячейку, количеством обмоток, габаритными размерами и массой.
Первичная обмотка трансформаторов может быть одновитковой, либо многовитковой. Выводы первичной обмотки расположены в верхней части корпуса в виде прямоугольных контактных площадок с болтовым креплением. Выводы вторичных обмоток расположены в основании трансформаторов и закрываются съемной крышкой. Основание трансформатора имеет отверстия для крепления трансформатора на месте эксплуатации.
Внешний вид трансформаторов приведен на рисунке 1.
Место нанесения знака поверки (клеймо-наклейка) указано в приложеы^гА^
Пример обозначения трансформаторов тока серии LZZB для внутренней установки:
LZZB J 9-12 (А, В, С)
Исполнение корпуса
Рабочее напряжение
Номер серии по классификатору фирмы Усиленное исполнение
С обмотками для защит
С эпоксидной изоляцией (для внутренней установки). Опорный
Трансформатор тока
Пример обозначения трансформаторов тока серии LZZB для наружной установки:
LZZB J 71 - 12 W
Вид установки трансформатора (наружная)
Рабочее напряжение
Номер серии по классификатору фирмы Усиленное исполнение
С обмотками для защит
С силиконовой изоляцией (для наружной установки). Опорный
Трансформатор тока
|
7 |
3V |
з-: |
55 | |||
Рабочее напряжение
Номер серии по классификатору фирмы Вид установки трансформатора (наружная)
С обмотками для защит
С силиконовой изоляцией
(для наружной установки)
Опорный
Трансформатор тока
LZZBJ9-35
LZZBJ7-35

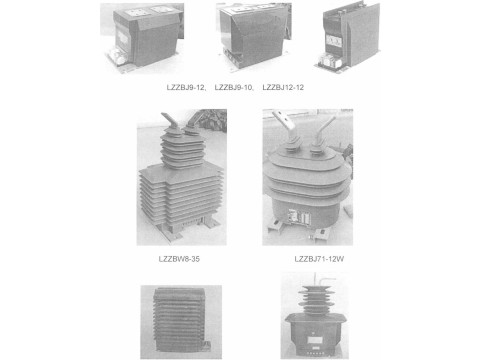

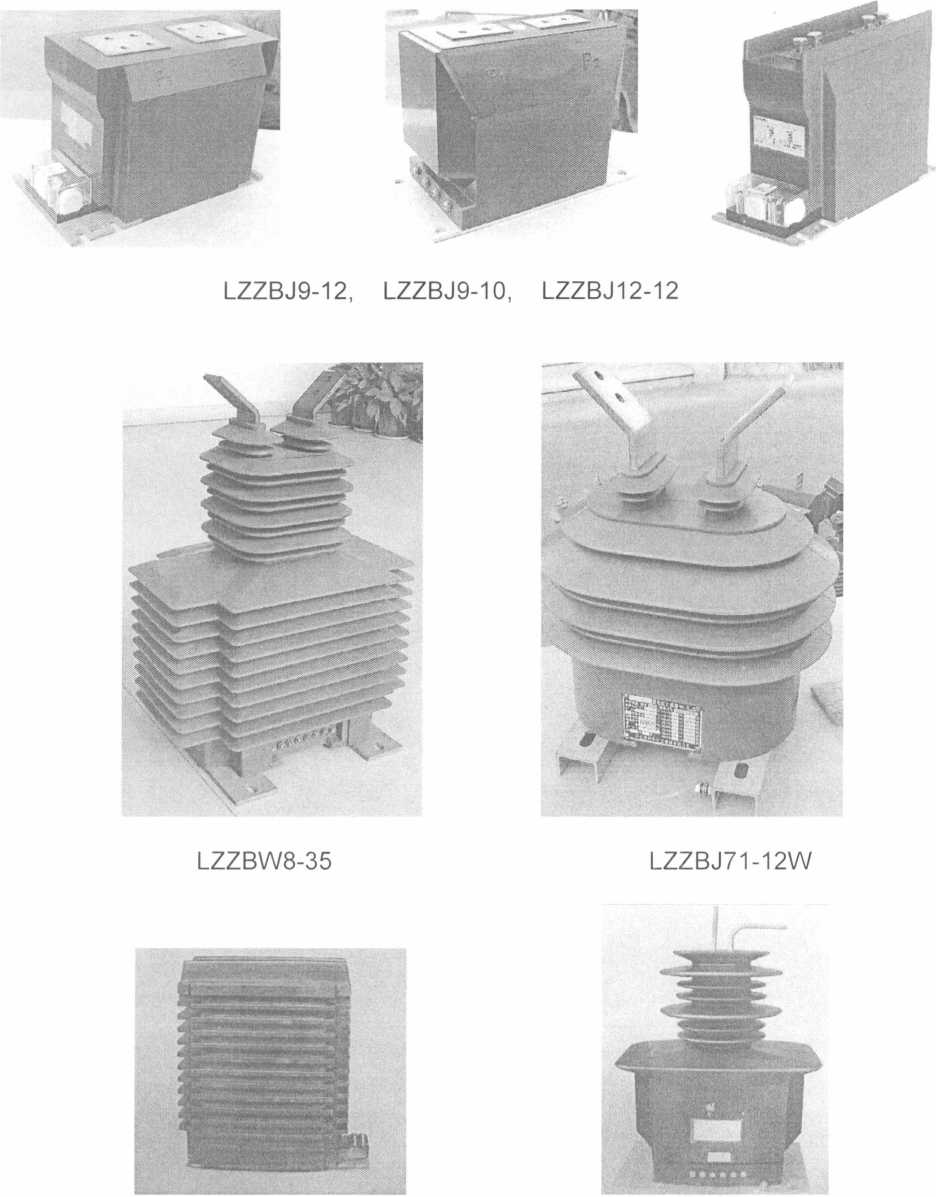

Рисунок 1 Внешний вид трансформаторов тока серии LZZB
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Класс точности по ГОСТ 7746-2001
ГОСТ IEC 60044-1-2012:
0,2; 0,2S; 0,5; 0,5 S
ЮР
- обмотки для измерений
- обмотки для защиты
Номинальное рабочее напряжение, кВ
- LZZBJ9-12 (LZZBJ9-10), LZZBJ12-12, LZZBJ71-12W
- LZZBW8-35, LZZB(J)9-35, LZZB(J)7-35
Наибольшее рабочее напряжение, кВ
- LZZBJ9-12 (LZZBJ9-10), LZZBJ12-12, LZZBJ71-12W
- LZZBW8-35, LZZB(J)9-35, LZZB(J)7-35
Коэффициент безопасности вторичных обмоток для измерений
Количество вторичных обмоток
|
Номинальный первичный ТОК Гном, А - LZZBJ9-12 (LZZBJ9-10) |
10 А; 15 А; 20 А; 30 А; 40 А; 50 А; 75 А; 100 А; 150 А; 200 А; 300 А; 400 А; 500 А; 600 А; 800 А; 1000 А; 1500 А; 2000 А; 3000 А. |
|
- LZZBJ12-12 |
5 А; 10 А; 15 А; 20 А; 30 А; 40 А; 50 А; 75 А; 100 А; 150 А; 200 А; 300 А; 400 А; 500 А; 600 А; 800 А; 1000 А; 1500 А; 2000 А; 3000 А. |
|
- LZZBW8-35, LZZB(J)9-35, LZZB(J)7-35 |
15 А; 20 А; 30 А; 40 А; 50 А; 75 А; 100 А; 150 А; 200 А; 300 А; 400 А; 500 А; 600 А; 800 А; 1000 А; 1500 А; 2000 А. |
|
- LZZBJ71-12W |
5 А;10 А; 15 А; 20 А; 30 А; 40 А; 50 А; 75 А; 100 А; 150 А; 200 А; 300 А; 400 А; 500 А; 600 А; 800 А; 1000 А; 1500 А. |
|
Номинальная частота, Гц Номинальный вторичный ток, 12ном, А |
50; 60 1; 5 |
|
Номинальная вторичная нагрузка Згном с коэффициентом мощности cos ср = 0,8, ВА - LZZBJ9-12 (LZZBJ9-10) - LZZBJ12-12 - LZZBJ71-12W - LZZBW8-35, LZZB(J)9-35, LZZB(J)7-35 |
10; 15; 20; 30 10; 15; 20; 30; 40 10; 15; 20 10; 20; 50 |
от 10 до 30
Пределы допускаемых погрешностей вторичных обмоток для измерений и учета
Таблица 1
|
Класс точности ГОСТ 7746-2001 ГОСТ IEC 60044-1-2012 |
Первичный ток в % от номинального значения |
Пределы допускаемой погрешности | |
|
токовой,% |
угловой,' | ||
|
0,2 |
5 |
±0,75 |
±30' |
|
20 |
±0,35 |
±15' | |
|
100-120 |
±0,20 |
±10' | |
|
0,2S |
1 |
±0,75 |
±30' |
|
5 |
±0,35 |
±15' | |
|
20 |
±0,2 |
±10' | |
|
100 |
±0,2 |
±10' | |
|
120 |
±0,2 |
±10' | |
|
0,5 |
5 |
±1,50 |
±90' |
|
20 |
±0,75 |
±45' | |
|
100 |
±0,50 |
±30' | |
|
120 |
±0,50 |
±30' | |
|
0,5S |
1 |
±1,50 |
±90' |
|
5 |
±0,75 |
±45' | |
|
20 |
±0,50 |
±30' | |
|
100 |
±0,50 |
±30' | |
|
120 |
±0,50 |
±30' | |
Пределы допускаемых погрешностей вторичных обмоток для защиты
Таблица 2____________________________________________
|
Класс точности ГОСТ 7746-2001 ГОСТ IEC 60044-1-2012 |
Пределы допускаемой погрешности | |
|
токовой, % |
угловой,' | |
|
ЮР |
±3,0 |
— |
Рабочие условия эксплуатации: для LZZBJ9-12 (LZZBJ9-10), LZZBJ12-12,
LZZB(J)9-35, LZZB(J)7-35
- температура окружающего воздуха - относительная влажность для LZZBJ71-12W, LZZBW8-35
от минус 25 °C до плюс до 40 °C 95 % при температуре 35 °C
- температура окружающего воздуха - относительная влажность
от минус 40 °C до плюс до 40 °C 95 % при температуре 35 °C
Габаритные размеры, мм, не более:
- LZZBJ9-12 (LZZBJ9-10)
155 x310x225 149x345x246
240 х 330 х 432 435 х 610 х 330
24
26
36
81
- LZZBJ12-12
- LZZBJ71-12W
- LZZBW8-35, LZZB(J)9-35, LZZB(J)7-35
Масса, кг, не более:
- LZZBJ9-12 (LZZBJ9-10)
- LZZBJ12-12
- LZZBJ71-12W
- LZZBW8-35, LZZB(J)9-35, LZZB(J)7-35
Знак утверждения типа
Знак утверждения типа наносят на трансформаторы методом наклейки, на эксплуатационную документацию (паспорт) типографским способом.
Комплектность
В комплект поставки входит:
1 Трансформатор тока
1 шт.;
1 шт.;
1 шт.;
1 экз.
2 Комплект крепежных деталей
3 Крышка пломбировочная
4 Паспорт
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ГОСТ 7746-2001 "Трансформаторы тока. Общие технические условия";
ГОСТ IEC 60044-1-2012 "Трансформаторы измерительные.
Часть 1. Трансформаторы тока.";
ГОСТ 8.217-2003 "Государственная система обеспечения единства
измерений. Трансформаторы тока. Методика поверки";
Техническая документация фирмы "Huayi Group Со., Ltd." (Китай).
Заключение
Трансформаторы тока соответствуют требованиям ГОСТ 7746-2001, ГОСТ IEC 60044-1-2012 технической документации фирмы "Huayi Group Со., Ltd." (Китай).
Межповерочный интервал - не более 48 месяцев.
Научно-исследовательский центр испытаний средств измерений и техники БелГИМ.
Республика Беларусь г. Минск, Старовиленский тракт, д. 93,
Тел. (017)-334-98-13
Аттестат аккредитации № BY/112 02.1.0.0025.
