Трансформаторы тока измерительные ТПП-0,66
| Номер в ГРСИ РФ: | РБ 03 13 5074 18 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Категория: | Трансформаторы |
| Производитель / заявитель: | ООО "Юджэн", г. Новополоцк, Витебская обл. |
Трансформаторы тока измерительные ТПП-0,66 (далее - трансформаторы) предназначены для масштабного преобразования силы переменного тока с целью его дальнейшего измерения в сетях частотой (50 ± 0,5) Гц и номинальным напряжением до 0,66 кВ включительно.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 5074 18 |
| Наименование | Трансформаторы тока измерительные ТПП-0,66 |
| Год регистрации | 2018 |
| Номер сертификата | 11631 |
| Дата регистрации | 2018-03-29 |
| Срок действия | 2023-03-29 |
| Получатель сертификата | ООО "Юджэн", г. Новополоцк Витебской обл., Республика Беларусь (BY) |
Производитель / Заявитель
ООО "Юджэн"
Адрес: ул. Техническая, 6, г. Новополоцк, 211440
Контакты: (+375214)37-92-20 / info@yudzhen.by
Поверка
| Межповерочный интервал / Периодичность поверки | 48 мес. |
| Методика поверки | Поверка проводится по ГОСТ 8.217-2003. |
Поверители
Скачать
|
Описание типа РБ 03 13 5074 18 [2019-12-11]
rb-03-13-5074-18_2019-12-11.pdf
|
Скачать | ||
|
Описание типа РБ 03 13 5074 18 [2018-05-25]
rb-03-13-5074-18_2018-05-25.pdf
|
Скачать | ||
|
Описание типа РБ 03 13 5074 18 [2013-04-04]
rb-03-13-5074-18_2013-04-04.pdf
|
Скачать |
Описание типа
Назначение
Трансформаторы тока измерительные ТПП-0,66 (далее - трансформаторы) предназначены для масштабного преобразования силы переменного тока с целью его дальнейшего измерения в сетях частотой (50 ± 0,5) Гц и номинальным напряжением до 0,66 кВ включительно.
Трансформаторы применяются в энергетике в схемах измерения и коммерческого учета электрической энергии.
Описание
Трансформаторы состоят из тороидального магнитопровода и многовитковой обмотки, которые размещены в корпусе, изготовленном из трудногорючего термопласта категории стойкости к горению ПВ-0 по ГОСТ 28157. Выводы обмотки присоединены к спаренным контактам, расположенным на корпусе трансформатора.
По конструкции трансформаторы являются проходными, с одной ступенью трансформации, одним коэффициентом трансформации и одной вторичной обмоткой. Роль первичной обмотки трансформаторов выполняет шина, или кабель распределительного устройства, в которое встраивается трансформатор.
Трансформатор крепится к первичной обмотке при помощи комплекта крепления либо к основанию при помощи скобы крепежной.
Принцип действия трансформатора основан на преобразовании токов первичной обмотки в токи вторичной обмотки. Все трансформаторы являются понижающими.
Трансформаторы выпускаются на номинальные первичные токи 200 А, 250 А, 300 А, 400 А, 500 А, 600 А, 750 А, 800 А, 1000 А, 1200 А, 1500 А, 16QOAd±2000 А.
Трансформаторы остаются в своем классе точности пргР'ум^нщцении вторичной нагрузки вплоть до нулевого значения. // \\
Прозрачная крышка защищает контакты вторичной обмотки и табличку с данными трансформатора, и пломбируется с целью защиты от несанкционированного доступа и хищения электроэнергии.
Обозначение мест для нанесения оттисков клейм, знака поверки и пломбы Энергонадзора от несанкционированного доступа, указаны в приложении А.
Внешний вид трансформатора тока приведен на рисунке 1.

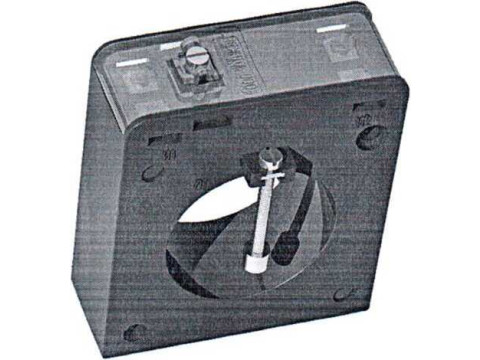

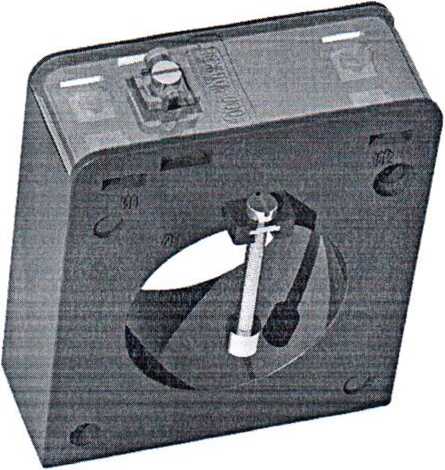

Рисунок 1 - Трансформатор тока ТПП-0,66
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Номинальные параметры трансформаторов:
- номинальное напряжение: 0,66 кВ;
- номинальный первичный ток: 200 А, 250 А, 300 А, 400 А, 500 А, 600 А, 750 А, 800 А, 1000 А, 1200 А, 1500 А, 1600 А, 2000 А;
- номинальный вторичный ток: 5 А;
- номинальная вторичная нагрузка:
• с коэффициентом мощности coscp = 0,8: 3 В-А, 5 В-А, 10 В-А;
• с коэффициентом мощности coscp = 1: 0,5 В-А, 1 В-А, 2 В-А, 2,5 В-А, 3 В-А, 5 В-А;
- номинальная частота: 50 Гц.
Класс точности трансформаторов по ГОСТ 7746-2015: 0,2S; 0,5S.
Нижний предел вторичной нагрузки трансформаторов может иметь значение вплоть до нулевого.
Значения наибольших рабочих первичных токов приведены в таблице 1.
Таблица 1
|
Наименование параметра |
Значение параметра, А | ||||||||||||
|
Номинальный первичный ток |
200 |
250 |
300 |
400 |
500 |
600 |
750 |
800 |
1000 |
1200 |
1500 |
1600 |
2000 |
|
Наибольший рабочий первичный ток |
200 |
250 |
320 |
400 |
500 |
630 |
800 |
800 |
1000 |
1250 |
' ■ ■ ■ ' |
2000 | |
Типоисполнения трансформаторов указаны в таблице 2.
Таблица 2
|
Номинальный ток, А |
Класс точности |
Мощность вторичной нагрузки, В-A | |
|
первичный |
вторичный | ||
|
200, 250, 300, 400, 500 |
5 |
0,55 |
от 0 до 0,5 |
|
!б00, 750, 800, 1000, 1200 |
0,2S | ||
|
200, 250, 300, 400, 500 |
0,5S |
от 0 до 1,0 | |
|
600, 750, 800, 1000, 1200 |
0,2S | ||
|
200, 250, 300, 500, 600 |
0,5S |
от 0 до 2,0 | |
|
1500, 1600 |
0,2S | ||
|
'200, 250, 300, 500, 600 |
0,5S |
от 0 до 2,5 | |
|
1500, 1600 |
0,2S | ||
|
400, 500, 750, 800, 1000 |
0,5S |
от 0 до 3,0 | |
|
,600, 1000 |
0,2S | ||
|
400, 500, 600, 750, 800, 1000, 1200 |
0,5S |
от 0 до 5,0 | |
|
600, 750, 800, 1000, 1200, 1500, 1600, 2000 |
0,2S | ||
|
11500, 1600, 2000 |
0,5S |
от 0 до 10 | |
|
2000 |
0,25 | ||
Пределы допускаемых погрешностей вторичных обмоток трансформаторов, при установившемся режиме, соответствуют значениям, указанным в таблице 3.
Таблица 3
|
Класс точности |
Первичный ток, % от номинального значения |
Пределы допускаемой погрешности | ||
|
токовой,% |
угловой | |||
|
0,2S |
1 |
± 0,75 |
± 30' |
± 0,9 срад |
|
5 |
± 0,35 |
± 15' |
± 0,45 срад | |
|
20 |
± 0,2 |
± 10’ |
± 0,3 срад | |
|
100 |
± 0,2 |
± 10’ |
± 0,3 срад | |
|
120 |
± 0,2 |
± 10' |
± 0,3 срад | |
|
0,5S |
1 |
± 1,5 |
± 90' |
± 2,7 срад |
|
5 |
± 0,75 |
± 45' |
± 1,35 срад | |
|
20 |
± 0,5 |
± 30' |
± 0,9 срад | |
|
100 |
± 0,5 |
± 30' |
± 0,9 срад | |
|
120 |
± 0,5 |
± 30' |
± 0,9 срад | |
Значение коэффициентов безопасности трансформаторов в зависимости от номинального первичного тока и значения вторичной нагрузки указаны в таблице 4.
Таблица 4
|
Трансформатор |
Коэффициент мощности, со&р = 0,8 |
Коэффициент мощности, cos<p = 1 | |||||||||||
|
Мощность нагрузки, ВА |
Мощность нагрузки, В А | ||||||||||||
|
0,5 |
1 |
2 |
2,5 |
3 |
5 |
10 |
0,5 |
1 |
2 |
2,5 |
3 |
5 | |
|
ТПП-0,66-0,55-200/5-1 |
8,5 |
6,5 | |||||||||||
|
ТПП-0,66-0,55-200/5-2,5 |
8,5 |
6,5 |
4,5 |
4 | |||||||||
|
ТПП-0,66-0,55-250/5-1 |
11 |
8,5 | |||||||||||
|
ТПП-0,66-0,55-250/5-2,5 |
16,5 |
12 |
8 |
7 | |||||||||
|
1ТПП-0,66-0,55-300/5-1 |
11,5 |
9 | |||||||||||
|
1ТПП-0,66-0,55-300/5-2,5 |
13 |
10,5 |
7,5 | ||||||||||
|
ТПП-0,66-0,55-400/5-1 |
8 |
6,5 |
l®i |
\ \\ | |||||||||
|
!ТПП-0,66-0,55-400/5-3 |
11,5 |
9,5 |
7 |
6 |
5,5 |
11 |
9 |
6,5 |
1 te |
F») II | |||
|
ТПП-0,66-0,55-400/5-5 |
16 |
13,5 |
10 |
9 |
8 |
5,5 |
15,5 |
13 |
9,5 | ||||
\\ л""_____
|
Трансформатор |
Коэффициент мощности, со&р = 0,8 |
Коэффициент мощности, со&р = 1 | |||||||||||
|
Мощ |
ность нагрузки, ВА |
Мощность нагрузки, В А | |||||||||||
|
0,5 |
1 |
2 |
2,5 |
3 |
5 |
10 |
0,5 |
1 |
2 |
2,5 |
3 |
5 | |
|
|ТПП-0,66-0,55-500/5-1 |
8,5 |
7 | |||||||||||
|
ТПП-0,66-0,55-500/5-2,5 |
10 |
8 |
6 |
5,5 | |||||||||
|
ТПП-0,66-0,55-500/5-3 |
12,5 |
11 |
8,5 |
8 |
7 |
12,5 |
10,5 |
8,5 |
7,5 |
7 | |||
|
ТПП-0,66-0,55-500/5-5 |
11,5 |
10 |
7,5 |
7 |
6 |
4,5 |
11,5 |
9,5 |
7,5 |
6,5 |
6 |
4,5 | |
|
ТПП-0,66-0,25-600/5-1 |
10,5 |
8,5 | |||||||||||
|
1тпп-о,66-0,25-600/5-3 |
12 |
10,5 |
8,5 |
7,5 |
7 |
11,5 |
10 |
8 |
7 |
6,5 | |||
|
ТПП-0,66-0,25-600/5-5 |
14 |
12,5 |
10,5 |
9,5 |
9 |
7 |
14 |
12,5 |
10 |
9,5 |
8,5 |
6,5 | |
|
ФПП-О,66-0,55-600/5-2,5 |
9 |
7,5 |
5,5 |
5 | |||||||||
|
ТПП-0,66-0,55-600/5-5 |
13 |
11,5 |
9,5 |
8,5 |
8 |
6 |
12,5 |
11 |
9 |
8 |
7,5 |
5,5 | |
|
ТПП-0,66-0,25-750/5-1 |
11,5 |
10,5 | |||||||||||
|
ТПП-0,66-0,5S-750/5-3 |
9 |
7,5 |
6 |
5,5 |
5 |
8,5 |
7,5 |
5,5 |
5 |
4,5 | |||
|
! ТПП-0,66-0,25-750/5-5 |
13,5 |
12 |
10 |
9 |
8,5 |
6,5 |
13,5 |
12 |
9,5 |
8,5 |
8 |
6 | |
|
ТПП-0,66-0,55-750/5-5 |
10 |
8,5 |
7 |
6,5 |
5,5 |
4,5 |
9,5 |
8,5 |
6,5 |
6 |
5,5 |
4 | |
|
ТПП-0,66-0,25-800/5-1 |
9,5 |
8,5 | |||||||||||
|
ТПП-0,66-0,55-800/5-3 |
9 |
8 |
6 |
5,5 |
5 |
8,5 |
7,5 |
6 |
5,5 |
5 | |||
|
ТПП-0,66-0,25-800/5-5 |
11,5 |
10 |
8,5 |
7,5 |
7 |
5,5 |
11 |
9,5 |
8 |
7 |
6,5 |
5 | |
|
1ТПП-0,66-0,55-800/5-5 |
9 |
8 |
6 |
5,5 |
5 |
4 |
8,5 |
7,5 |
6 |
5,5 |
5 |
3,5 | |
|
ТПП-0,66-0,25-1000/5-1 |
7,5 |
6,5 | |||||||||||
|
ТПП-0,66-0,55-1000/5-3 |
7,5 |
7 |
5,5 |
5 |
4,5 |
7,5 |
6,5 |
5,5 |
5 |
4,5 | |||
|
ТПП-0,66-0,25-1000/5-3 |
8 |
7 |
5,5 |
5 |
4,5 |
8 |
7 |
5,5 |
5 |
4,5 | |||
|
ТПП-0,66-0,55-1000/5-5 |
8,5 |
7,5 |
6,5 |
6 |
5,5 |
4 |
8,5 |
7,5 |
6 |
5,5 |
5 |
4 | |
|
ТПП-0,66-0,25-1000/5-5 |
9 |
8 |
6,5 |
6 |
5,5 |
4 |
9 |
8 |
6,5 |
6 |
5,5 |
4 | |
|
ТПП-0,66-0,25-1200/5-1 |
7,5 |
7 | |||||||||||
|
ТПП-0,66-0,55-1200/5-5 |
8 |
7 |
6 |
5,5 |
5 |
5 |
7,5 |
7 |
5,5 |
5 |
5 |
3,5 | |
|
ТПП-0,66-0,25-1200/5-5 |
7,5 |
7 |
5,5 |
5,5 |
5 |
4 |
7,5 |
6,5 |
5,5 |
5 |
4,5 |
3,5 | |
|
ТПП-0,66-0,25-1500/5-2,5 |
7,5 |
7 |
6 |
5,5 | |||||||||
|
ТПП-0,66-0,25-1500/5-5 |
8 |
7 |
6 |
5,5 |
5,5 |
4,5 |
7,5 |
7 |
6 |
5,5 |
5 |
4 | |
|
ТПП-0,66-0,55-1500/5-10 |
7,5 |
7 |
6 |
5,5 |
5,5 |
4 |
3 | ||||||
|
ТПП-0,66-0,25-1600/5-2,5 |
7,5 |
7 |
6 |
5,5 | |||||||||
|
ТПП-0,66-0,25-1600/5-5 |
8 |
7,5 |
6,5 |
6 |
5,5 |
4,5 |
7,5 |
7 |
6 |
5,5 |
5,5 |
4 | |
|
ТПП-0,66-0,55-1600/5-10 |
7,5 |
7 |
6 |
6 |
5,5 |
4,5 |
3 | ||||||
|
ТПП-0,66-0,25-2000/5-5 |
7,5 |
7,5 |
6,5 |
6 |
6 |
5 |
7,5 |
7 |
6,5 |
6 |
5,5 |
4,5 | |
|
ТПП-0,66-0,55-2000/5-10 |
7,5 |
7,5 |
6,5 |
6 |
6 |
5 |
3,5 | ||||||
|
ТПП-0,66-0,25-2000/5-10 |
7,5 |
7 |
6,5 |
6 |
5,5 |
4,5 |
3,5 | ||||||

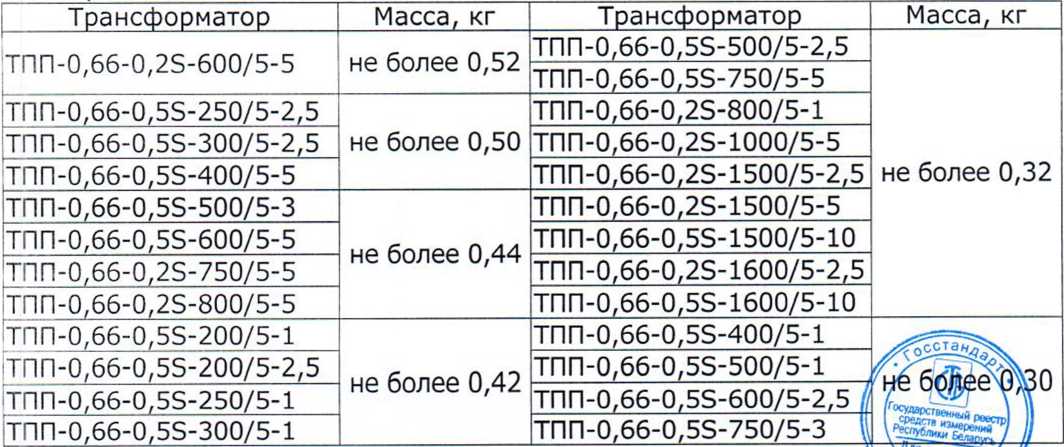

Масса трансформаторов указана в таблице 5.
5
у1* мкунеипв ГИ^
|
Трансформатор |
Масса, кг |
Трансформатор |
Масса, кг |
|
ТПП-0,66-0,25-600/523___ ТПП-0,66-0,25-750/5-1 |
не более 0,42 |
ТПП-0,66-0,55-800/5-3 ТПП-0,66-0,55-800/5-5 |
не более 0,30 |
|
1ТПП-0,66-0,55-400/5-3 |
не более 0,37 |
ТПП-0,66-0,55-1000/5-3 | |
|
'ТПП-0,66-0,55-500/5-5 |
ТПП-0,66-0,55-1000/5-5 | ||
|
ТПП-0,66-0,25-600/5-1 |
ТПП-0,66-0,25-1000/5-1 | ||
|
ТПП-0,66-0,25-1600/5-5 |
ТПП-0,66-0,25-1000/5-3 | ||
|
ТПП-0,66-0,25-2000/5-5 |
ТПП-0,66-0,25-1200/5-1 | ||
|
1ТПП-0,66-0,55-2000/5-10 |
ТПП-0,66-0.5S-1200/5-5 | ||
|
ТПП-0,66-0,25-2000/5-10 |
ТПП-0,66-0,25-1200/5-5 |
Габаритные размеры трансформаторов, мм: 87 х 52 х 105.
Вид климатического исполнения трансформаторов по ГОСТ 15150-69: УЗ.
Средняя наработка до отказа трансформаторов, ч: 2,9-105.
Средний срок службы трансформаторов, лет: 30.
Знак утверждения типа
Знак утверждения типа наносится термопечатным способом на этикетку, прикрепленную к трансформатору, либо литьевым способом на корпус трансформатора. На титульный лист руководства по эксплуатации и паспорт трансформатора, Знак утверждения типа наносится типографским способом.
Комплектность
В комплект поставки входят:
- трансформатор тока измерительный ТПП-0,66;
- паспорт ПКФЛ 671211.006 ПС;
- комплект крепления (винт М4х40 - 2 шт., гайка квадратная М4 - 2 шт., наконечник - 2 шт., хомут - 2 шт.);
- вставка под шину 30x5 мм универсальная (ПКФЛ 745532.103) - 2 шт. (по согласованию с потребителем);
- скоба крепежная ПКФЛ 753731.001 (по согласованию с потребителем);
- руководство по эксплуатации ПКФЛ 671211.006 РЭ (поставляется на партию трансформаторов более 500 шт. или по требованию заказчика);
- упаковка.
ТЕХНИЧЕСКИЕ НОРМАТИВНЫЕ ПРАВОВЫЕ АКТЫ
ГОСТ 7746-2015 «Трансформаторы тока. Общие технические условия».
ГОСТ IEC 60044-1-2012 «Трансформаторы измерительные. Часть 1. Трансформаторы тока».
ТУ BY 300220471.004-2013 «Трансформаторы тока измерительные ТПП-0,66. Технические условия».
ТР ТС 004/2011 «О безопасности низковольтного оборудования».
ГОСТ 8.217-2003 «Государственная система обеспечения единства измерений. Трансформаторы тока. Методика поверки».
Заключение
Трансформаторы тока измерительные ТПП-0,66 соответствуют требованиям ГОСТ 7746-2015, ГОСТ IEC 60044-1-2012, ТУ BY 300220471.004-2013 и ТР ТС 004/2011.
Межповерочный интервал - не более 96 месяцев.
Межповерочный интервал в сфере законодательной метрологии в Республике Беларусь - не более 48 месяцев.
Республиканское унитарное предприятие «Витебский центр стандартизации, метрологии и сертификации» (РУП «Витебский ЦСМС»),
ул. Б. Хмельницкого, 20, 210015, г. Витебск, тел./факс (0212) 42-68-04
Аттестат аккредитации № BY /112 02.6.0.0003 от 10.06.2008 г.
Другие Трансформаторы
