Трансформаторы тока JPTZ
| Номер в ГРСИ РФ: | РБ 03 13 6630 18 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Категория: | Трансформаторы |
| Производитель / заявитель: | F.A.E. "ZWARPOL" Sp.z.o.o., Польша |
|
Описание типа РБ 03 13 6630 18 [2018-09-07]
rb-03-13-6630-18_2018-09-07.pdf
|
Скачать |
Трансформаторы тока JPTZ предназначены для передачи сигнала измерительной информации средствам измерений, приборам защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 6630 18 |
| Наименование | Трансформаторы тока JPTZ |
| Год регистрации | 2018 |
| Номер сертификата | 11834 |
| Дата регистрации | 2018-07-31 |
| Срок действия | 2023-07-31 |
| Получатель сертификата | фирма F.A.E. "ZWARPOL" Sp.z.o.o., Польша (PL) |
Производитель / Заявитель
фирма F.A.E. "ZWARPOL" Sp.z.o.o.
Адрес: ul. Zeganska 1, 04-713 Warszawa
Контакты: Телефон: +48 22 615 76 65 Факс: +48 22 615 53 19
Поверка
| Межповерочный интервал / Периодичность поверки | 48 мес. |
| Методика поверки | Поверка проводится по ГОСТ 8.217-2003. |
Поверители
Скачать
|
Описание типа РБ 03 13 6630 18 [2018-09-07]
rb-03-13-6630-18_2018-09-07.pdf
|
Скачать |
Описание типа
Назначение
Трансформаторы тока JPTZ предназначены для передачи сигнала измерительной информации средствам измерений, приборам защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц.
Трансформаторы применяются в энергетике в качестве комплектующего изделия для комплектных распределительных устройств с элегазовой изоляцией (КРУЭ) типа OPTIMA 145 производства фирмы ELEKTROBUDOWA SA (Польша) с номинальным рабочим напряжением 110 кВ и наибольшим рабочим напряжением 145 кВ.
Описание
Принцип действия трансформаторов основан на преобразовании измеряемых токов, протекающих по первичной обмотке, в токи, имеющие существенно меньшие пропорциональные значения, приемлемые для измерения стандартными измерительными приборами. Трансформатор представляет собой кольцеобразный сердечник с равномерно намотанной вторичной обмоткой. Кольцевой сердечник выполнен из микрокристаллического сплава (класса точности 0,2S; 0,2; 0,5S; 0,5; 1,0; 3,0) или электротехнической стали (класса точности 5Р; ЮР) и изолирован от вторичной обмотки с помощью прессшпана и эстрофола.
Трансформаторы тока JPTZ не являются обособленным конструктивным узлом и сконструированы специально для установки в корпусе КРУЭ OPTIMA 145. При этом токопроводы КРУЭ выполняют роль первичных обмоток. Вторичные обмотки размещаются на тороидальных сердечниках, насаживаемых на цилиндрические основания, и размещаются внутри объема КРУЭ, заполненного элегазом. Трансформатор тока может иметь вторичную обмотку предназначенную для измерения и (или) учета, защиты. Выводы вторичных обмоток при установке в КРУЭ рс^р^ючены к клеммам распределительной контактной коробки через проходной изолятор. Высоковольтная изоляция обеспечивается за счёт элегаза, давление котрррг&'Тсонтро-лируется манометром. Защита от возможного повышения внутреннего давления обеспечивается за счет предохранительного клапана (разрывной мембраны).

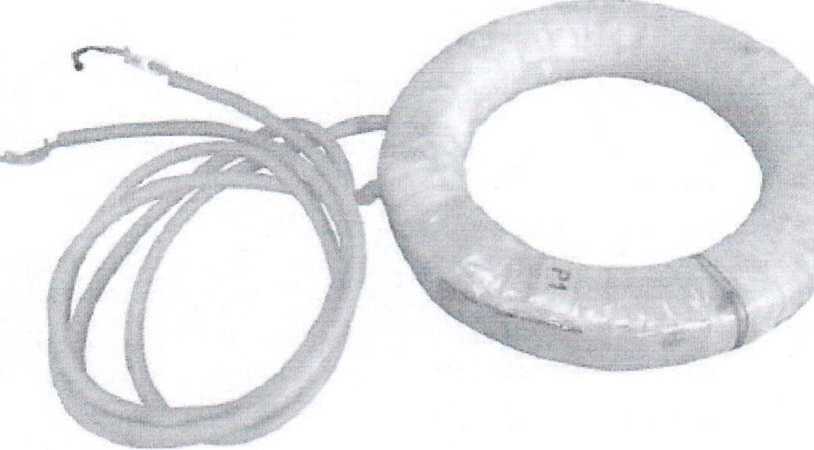

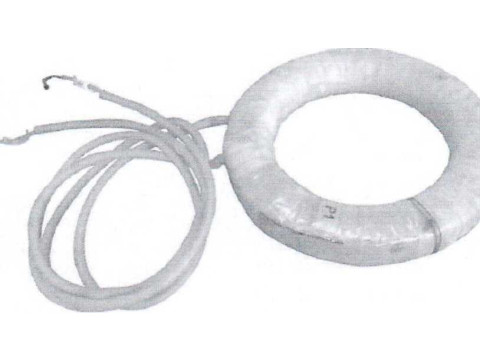

Внешний вид трансформаторов тока JPTZ представлен на рисунке 1.
Рисунок 1 - Внешний вид трансформатора тока JPTZ.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Таблица 1
|
Классы точности по ГОСТ IEC 60044-1-2012 - обмотки для измерений и учета - обмотки для защиты |
0.2S; 0,2; 0,5S; 0,5; 1,0; 3,0 5Р, ЮР |
|
Наибольшее рабочее напряжение, кВ |
0,72 |
|
Номинальный первичный ток 11ном, А |
50; 75; 80; 100; 150; 200; 300; 400; 500; 600; 750; 800; 1000; 1200; 1500;1600; 2000; 3000 |
|
Номинальный вторичный ток, 12нОм, А |
1; 5 |
|
Номинальная вторичная нагрузка S2hom с коэффициентом мощности cos <р = 1,0, В А |
1; 2; 2,5; 5 |
|
Номинальная вторичная нагрузка S2hom с коэффициентом мощности cos ф = 0,8, ВА |
от 2,5 до 40 |
|
Коэффициенты безопасности |
FS5, FS10 |
|
Предельная кратность |
от 5 до 40 |
|
Номинальная частота, Гц |
50 |
Пределы допускаемых погрешностей вторичных обмоток, предназначенных для измерений и/или учета представлены в таблице 2.
Таблица 2
|
Класс точности по ГОСТ IEC 60044-1-2012 |
Первичный ток в % от номинального значения |
Пределы допускаемой погрешности |
Диапазон вторичной нагрузки, % номинального значения | |
|
токовой, % |
угловой |
25-100 | ||
|
0,2S |
1 |
+0,75 |
±30' | |
|
5 |
±0,35 |
±15' | ||
|
20 |
±0,20 |
±10' | ||
|
100 |
±0,20 |
±10' | ||
|
120 |
±0,20 |
±10' | ||
|
150 | ||||
|
0,2 |
5 |
±0,75 |
±30' | |
|
20 |
±0,35 |
±15' | ||
|
100 |
±0,20 |
±10' | ||
|
120 |
±0,20 |
±10' | ||
|
150 | ||||
|
0,5S |
1 |
±1,50 |
±90' | |
|
5 |
±0,75 |
±45' | ||
|
20 |
±0,50 |
±30' | ||
|
100 |
±0,50 |
±30' | ||
|
120 |
±0,50 |
±30' | ||
|
150 | ||||
|
0,5 |
5 |
±1,50 |
±90' | |
|
20 |
±0,75 |
±45' | ||
|
100 |
±0,50 |
±30' | ||
|
120 |
±0,50 |
±30' | ||
|
150 | ||||
|
1,0 |
5 |
±3,00 |
±180' | |
|
20 |
±1,50 |
±90' | ||
|
100 |
±1,00 |
±60' | ||
|
120 |
±1,00 |
±60' | ||
|
150 | ||||
|
3,0 |
50 |
±3,00 |
— |
50-100 |
|
120 |
±3,00 |
— | ||
Вторичные нагрузки, применяемые при метрологическом контроле трансформаторов, должны иметь коэффициент мощности 0,8 (индуктивный), за исключением вторичных нагрузок менее 5 В*А, для которых он равен единице. Ни при каких случаях вторичные нагрузки, применяемые при метрологическом контроле трансформаторов, не должны быть менее 1 В*А.
Пределы допускаемых погрешностей вторичных обмоток предназначенных для защиты.
Таблица 3
|
Класс точности по ГОСТ 7746-2015 |
Пределы допускаемой погрешности | |
|
токовой, % |
угловой | |
|
5Р |
±1,0 |
±60' |
|
ЮР |
±3,0 |
— |
Рабочие условия эксплуатации, габаритные размеры и масса.
Таблица 4
|
Рабочие условия эксплуатации: - температура окружающего воздуха |
от минус 25 °C до плюс 40 °C |
|
Габаритные размеры, мм, не более |
0140 х 0240 х 400 |
Знак утверждения типа
Знак утверждения типа наносят на титульный лист паспорта-протокола типографским способом.
Комплектность
В комплект поставки входит: а) трансформатор тока - 1 шт.; б) паспорт-протокол - 1 экз;
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
|
ГОСТ 7746-2015 ГОСТ IEC 60044-1-2012 |
„Трансформаторы тока. Общие технические условия” „Трансформаторы измерительные. Трансформаторы тния” |
|
ГОСТ 8.217-2003 |
1 lx О „Государственная система обеспечения единства изме- |
рений. Трансформаторы тока. Методика поверки” Техническая документация фирмы F.A.E. «ZWARPOL» Sp.z о.о., Польша.
государственный декяр средств измерений Республики Беларусь цокумгмтов
Заключение
Трансформаторы тока JPTZ соответствуют технической документации фирмы F.A.E. «ZWARPOL» Sp.z о.о., Польша, ТР ТС 004/2011 (декларация соответствия техническому регламенту таможенного союза № BY/112 11.01. ТР004 003 28037, срок действия с 16.07.2018 по 05.07.2023).
Межповерочный интервал - не более 48 месяцев.
Научно-исследовательский центр испытаний средств измерений и техники БелГИМ
Адрес: г. Минск, Старовиленский тракт, 93, тел. 334-98-13
Аттестат аккредитации № BY/112 02.1.0.0025
