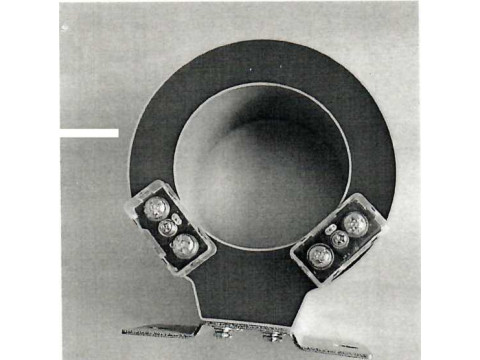

Трансформаторы тока измерительные LZCT-10

Трансформаторы тока измерительные LZCT-10 (Фото 2)

Номер в ГРСИ РФ:	РБ 03 13 6508 18
Раздел:	Средства измерений электрических величин [13]
Категория:	Трансформаторы
Производитель / заявитель:	"Beijing Hyliton Power Technology Co., Ltd", Китай

Скачать

	Описание типа РБ 03 13 6508 18 [2018-07-31] rb-03-13-6508-18_2018-07-31.pdf	Скачать
	Описание типа РБ 03 13 6508 18 [2018-04-09] rb-03-13-6508-18_2018-04-09.pdf	Скачать

Нет данных о поставщике

Являетесь поставщиком? Разместите свои контакты в этом блоке! Подробнее в разделе Реклама

Трансформаторы тока измерительные LZCT-10, наименование исполнения LT10XXXXXXXXXX (далее по тексту - трансформаторы) предназначены для измерений и передачи сигналов измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока номинальной частотой 50 Гц.

Информация по Госреестру

Основные данные
Номер по Госреестру	РБ 03 13 6508 18
Наименование	Трансформаторы тока измерительные LZCT-10
Год регистрации	2018
Номер сертификата	11859
Дата регистрации	2018-07-31
Срок действия	2023-03-01
Получатель сертификата	фирма "Beijing Hyliton Power Technology Co., Ltd", Китай (CN)

Производитель / Заявитель

фирма "Beijing Hyliton Power Technology Co., Ltd"

Адрес: Room 619, 6 floor of New Material Building, №7, Fenghui Middle Road, Haidian

Контакты: Тел./факс: +86-10-5871-1928 / +86-10-5871-1938 E-mail: overseas@hyliton.com WEB: http://www.gridmodemize.com

Поверка

Межповерочный интервал / Периодичность поверки	48 мес.
Методика поверки	Поверка проводится по ГОСТ 8.217-2003.

Поверители

Скачать

	Описание типа РБ 03 13 6508 18 [2018-07-31] rb-03-13-6508-18_2018-07-31.pdf	Скачать
	Описание типа РБ 03 13 6508 18 [2018-04-09] rb-03-13-6508-18_2018-04-09.pdf	Скачать

Описание типа

Назначение Описание ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ Знак утверждения типа Комплектность Нормативные документы МЕТРОЛОГИЧЕСКИЙ КОНТРОЛЬ Заключение

Назначение

Применяются для производства трансформаторных подстанций типа КТПБ (КТП, БКТП, КТПСН), оборудования (КСО, КРУ) для объектов передачи и распределения электроэнергии.

Описание

Трансформатор выполнен в виде тороидального магнитопровода с размещенными на нем вторичными обмотками, залитыми в единый корпус эпоксидным компаундом.

Электрический ток силового кабеля, на котором смонтирован трансформатор тока, создает переменный магнитный поток в магнитопроводе, индуцирующий электрический ток во вторичных обмотках трансформатора.

На трансформаторе струйным принтером нанесена табличка с указанием основных технических характеристик.

Основание трансформатора имеет элементы крепления для монтажа в КРУ или КСО

1Я документой,

Типоисполнения трансформаторов отличаются номинальной силой первичного и вторичного тока, классами точности, линейными размерами, массой.

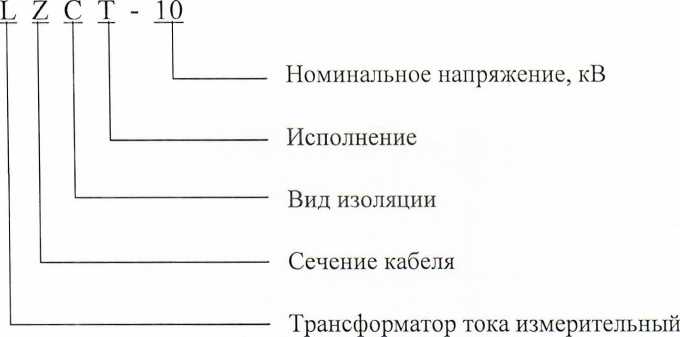

Структура условного обозначения трансформаторов: - расшифровка обозначения типа

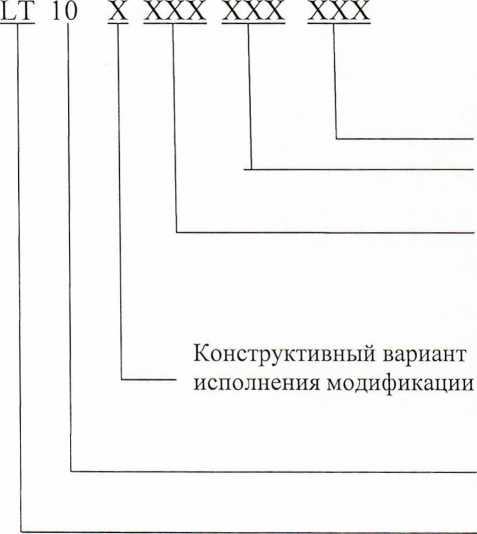

- расшифровка наименования исполнения

Наружный диаметр

Номинальное напряжение, кВ

Длина

Внутренний диаметр

P-только защитные обмотки

С- только измерительные обмотки

D- измерительные и защитные обмотки

Наименование модификации

Схема пломбировки трансформатора от несанкционированного доступа и место поверительного клейма-наклейки приведена в приложении А к описанию типа.

Внешний вид трансформатора приведен на рисунках 1,2.

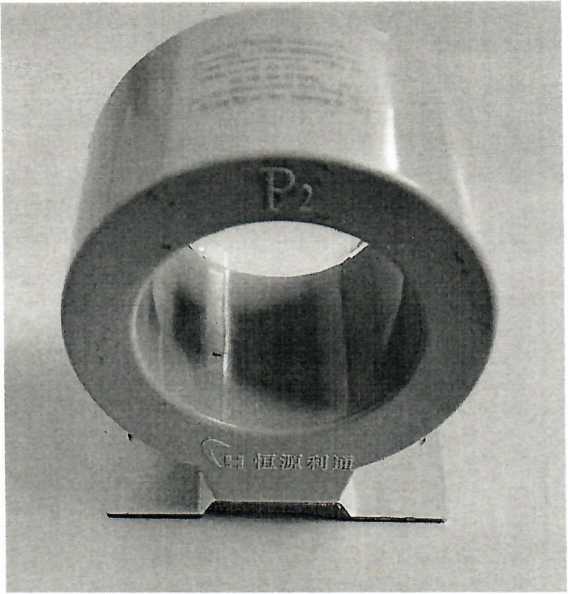

Рисунок 2 - Внешний вид трансформатора

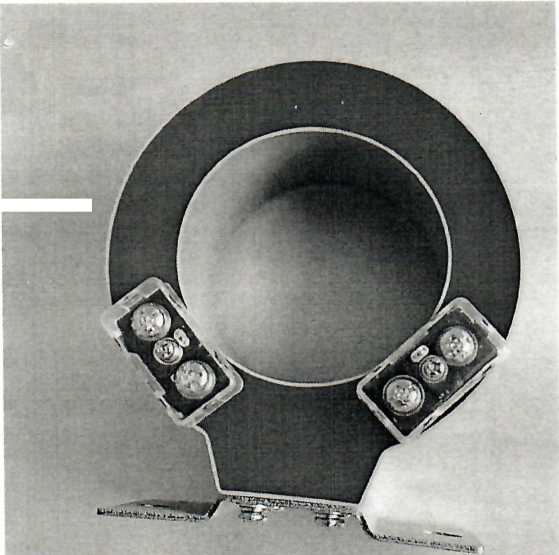

Рисунок 1 - Внешний вид трансформатора

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Технические и метрологические характеристики трансформаторов представлены в таблице 1.

Таблица 1 - Основные технические и метрологические характеристики трансформаторов тока измерительных LZCT-10________

Характеристики	Значение
Наибольшее напряжение трансформатора, кВ	12
Номинальное напряжение сети, кВ	10
Номинальная сила первичного тока, А	30-600
Номинальная сила вторичного тока, А	1,5
Номинальная частота, Гц	50
Классы точности по ГОСТ 7746	0,2S; 0,5S; 0,5; 10Р5; 10Р10, 10Р15
Диапазон рабочих температур, °C:	от минус 25 до плюс 50
Габаритные размеры, не более, мм	80x120x150
Масса, не более, кг	2,5
Средний срок службы, не менее, лет	20

Знак утверждения типа

Знак утверждения типа наносится типографским способом на эксплуатационную документацию.

Комплектность

Комплект поставки приведен в таблице 2.

Таблица 2

Наименование	Количество	Примечание
Трансформатор тока измерительный LZCT-10	1 шт.
Руководство по эксплуатации	1 экз.
Протокол контроля технических характеристик трансформатора тока	1 экз.

Нормативные документы

ГОСТ 7746-2015 Трансформаторы тока. Общие технические условия.

ГОСТ IEC 60044-1-2012 Трансформаторы измерительные. Часть 1. Трансформаторы тока.

ГОСТ 8.217-2003 Государственная система обеспечения единства измерений. Трансформаторы тока. Методика поверки.

МЕТРОЛОГИЧЕСКИЙ КОНТРОЛЬ

Трансформаторы тока измерительные LZCT-10 обеспечены поверкой в Республике Беларусь. Методика поверки ГОСТ 8.217-2003 «Государственная система обеспечения единства измерений. Трансформаторы тока. Методика поверки».

Применяемые эталоны:

- компаратор СА507, предел допускаемой основной погрешности ±0,005%;

- трансформатор тока эталонный СА535/2, предел допускаемой токовой погрешности для диапазона относительного значения силы первичного тока от 1% до 120%, ±0,02%; предел допускаемой токовой погрешности при использовании расширителя РД564 для диапазона относительного значения силы первичного тока от 1% до 120%, ±0,025%; предел допускаемой основной угловой погрешности для диапазона относительного значения силы первичного тока от 1% до 120%, ±1,5';

- магазин нагрузок СА5018-5, предел допускаемой основной погрешности ±4%;

- магазин нагрузок СА5018-1, предел допускаемой основной погрешности ±4%;

Прослеживаемость передачи единиц физических величин обеспечивается действующими поверочными схемами до национальных эталонов Республики Беларусь.
