Трансформаторы тока ТВ-ТМ-35

Назначение

Трансформаторы тока ТВ-ТМ-35 (далее - трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты классов напряжения оз 0.66 до 750 кВ.

Описание

Принцип действия трансформаторов тока основан на использовании явления электромагнитной индукции, т.е. на создании ЭДС переменным магнитным полем. Трансформаторы тока относятся к классу масштабных измерительных преобразователей эле кт р и чес к и х вели чин.

По принципу конструкции трансформаторы являются встроенными. Первичной обмоткой трансформаторов служит высоковольтный ввод выключателя, силового трансформатора или линейный ввод. Высоковольтная изоляция обеспечивается изолятором ввода.

Трансформаторы предназначены для установки в выключатели и силовые трансформаторы и работают в воздушной среде или трансформаторном масле.

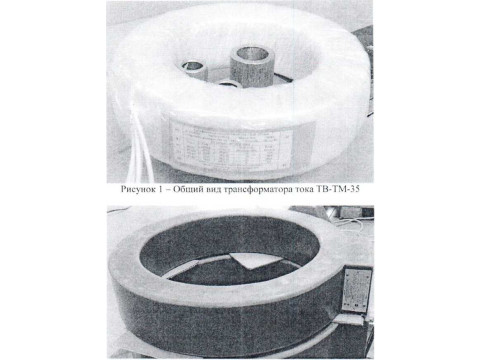

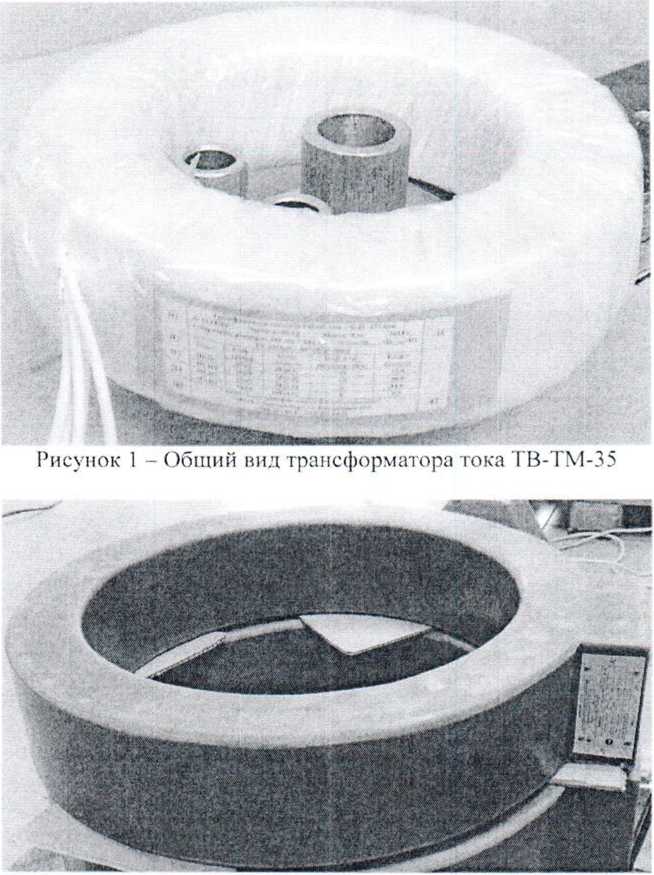

Трансформаторы изготавливаются в виде двух модификаций: ТВ-ТМ-35 (рисунок 1). ТВ-ТМ-35Л (рисунок 2) и ряда исполнений. Исполнение трансформаторов определяется структурой условного обозначения (рисунок 3).

Трансформаторы тока ТВ-ТМ-35 предназначены для внутренней установки и представляют собой тороидальный магнитопровод, на который равномерно намотана вторичная обмотка. Для получения различных коэффициентов трансформации вторичная обмотка имеет несколько ответвлений.

Трансформаторы тока ТВ-ТМ-35Л предназначены для наружной установки и представляют собой размещенный в литом корпусе, выполненном из компаунда, тороидальный магнитопровод, на который равномерно намотана вторичная обмотка, и экран, выполненный из электропроводящего материала. Экран служит для защиты вторичной обмотки трансформатора от высокого напряжения. Для получения различных коэффициентов трансформации вторичная обмотка имеет несколько ответвлений.

На трансформаторах имеется табличка технических данных.

Трансформаторы изготавливаются в климатических исполнениях «У». «Т». «О». «ХЛ» или «УХЛ» категории размещения 2; «Т» или «УХЛ» категории размещения I по ГОСТ 15150-69.

Рабочее положение трансформаторов в пространстве определяется положением ввода выключателя, силового трансформатора или линейного ввода.

Трансформаторы не требуют ремонта на протяжении всего срока эксплуатации.

Программное обеспечение

отсутствует.

Рисунок 2 - Общий вид трансформатора тока ТВ-ТМ-35Л

Категория размещения по ГОСТ 15150-69 Климатическое исполнение ио ГОСТ 15150-69 Поминальный вторичный ток в амперах Номинальный первичный ток в амперах 11оминальное напряжение ввода в киловольтах Тип исполнения (Л - литой) 11орядковый номер разработки Шифр продукции предприятия

(ГМ -трансформаторы и магнитопроводы) Встроенный

Трансформатор тока

Рисунок 3 - Структура условного обозначения трансформаторов ТВ-ТМ-35^Р^т^»ыере модификации ТВ-ТМ-35Л-110-600/5 УХЛ1

Все! о лис ;ев -

Технические характеристики

гики

логические и технические ха

Знак утверждения типа

наносится на табличку технических данных трансформатора типографским способом или методом рельефного изображения и на титульные листы руководства по эксплуатации и паспорта типографским способом.

Комплектность

Таблица 2 - Комплектность средства измерен и й

Поверка

осуществляется по ГОСТ 8.217-2003 «ГСП. Трансформаторы тока. Методика поверки».

Основные средства поверки: трансформатор тока измерительный лабораторный ТТИ-200 (регистрационный номер в Федеральном информационном фонде 37898-08): трансформатор

тока измерительный лабораторный ТТИ-5ООО.5 (регистрационный номер в информационном фонде 27007-04); прибор сравнения КНТ-05 (регистрации!

|.мер «

) j. у Jj

Федеральном информационном фонде 3-854-08): магазин нагрузок МР 302’ (регистрашюню: -омср в Федеральном информационном фонде 34915-07).

Допускается применение аналогичных средств поверки, обеспечивающих опрсле.д метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки в виде оттиска поверительного клейма наносится в паспорт.

Сведения о методиках(методах) измерений приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 7746-2015 Трансформаторы тока. Общие технические условия

ГОСТ 8.550-86 ГСП. Государственный специальный эталон и государственная поверочная схема для средств измерений коэффициента и угла масштабного преобразования синусоидального тока

ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки

ТУ 3414-001 -81769739-2008 Трансформаторы тока ТВ-ТМ-35. Технические условия
