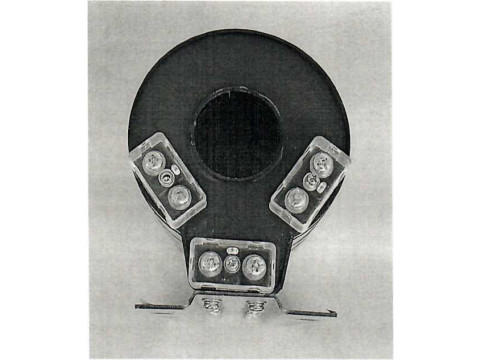

Трансформаторы тока измерительные LDZC-10
| Номер в ГРСИ РФ: | РБ 03 13 6507 18 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Категория: | Трансформаторы |
| Производитель / заявитель: | "Beijing Hyliton Power Technology Co., Ltd", Китай |
Трансформаторы тока измерительные LDZC-10, наименование исполнения EC 10XXXXXXXXXX (далее по тексту - трансформаторы) предназначены для измерений и передачи сигналов измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока номинальной частотой 50 Гц.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 6507 18 |
| Наименование | Трансформаторы тока измерительные LDZC-10 |
| Год регистрации | 2018 |
| Номер сертификата | 11858 |
| Дата регистрации | 2018-07-31 |
| Срок действия | 2023-03-01 |
| Получатель сертификата | фирма "Beijing Hyliton Power Technology Co., Ltd", Китай (CN) |
Производитель / Заявитель
фирма "Beijing Hyliton Power Technology Co., Ltd"
Адрес: Room 619, 6 floor of New Material Building, №7, Fenghui Middle Road, Haidian
Контакты: Тел./факс: +86-10-5871-1928 / +86-10-5871-1938 E-mail: overseas@hyliton.com WEB: http://www.gridmodemize.com
Поверка
| Межповерочный интервал / Периодичность поверки | 48 мес. |
| Методика поверки | Поверка проводится по ГОСТ 8.217-2013. |
Поверители
Скачать
|
Описание типа РБ 03 13 6507 18 [2018-07-31]
rb-03-13-6507-18_2018-07-31.pdf
|
Скачать | ||
|
Описание типа РБ 03 13 6507 18 [2018-04-03]
rb-03-13-6507-18_2018-04-03.pdf
|
Скачать |
Описание типа
Назначение
Трансформаторы тока измерительные LDZC-10, наименование исполнения EC 10XXXXXXXXXX (далее по тексту - трансформаторы) предназначены для измерений и передачи сигналов измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока номинальной частотой 50 Гц.
Применяются для производства трансформаторных подстанций типа КТПБ (КТП, БКТП, КТПСН), оборудования (КСО, КРУ) для объектов передачи и распределения электроэнергии.
Описание
Трансформатор выполнен в виде тороидального магнитопровода с размещенными на нем вторичными обмотками, залитыми в единый корпус эпоксидным компаундом.
Электрический ток силового кабеля, на котором смонтирован трансформатор тока, создает переменный магнитный поток в магнитопроводе, индуцирующий электрический ток во вторичных обмотках трансформатора.
На трансформаторе струйным принтером нанесена табличка с указанием основных технических характеристик.
Основание трансформатора имеет элементы крепления для монтажа в КРУ
или КСО
Типоисполнения трансформаторов отличаются номинальной силой первичного и вторичного тока, классами точности, линейными размерами, массой.
Структура условного обозначения трансформаторов: - расшифровка обозначения типа
L D Z С - 10
------- Номинальное напряжение, кВ
------------ Исполнение
-------------- Вид изоляции
-------------—--- Сечение кабеля
-------------------- Трансформатор тока измерительный
- расшифровка наименования исполнения
LC 10 X XXX XXX XXX
Длина
Внутренний диаметр
Наружный диаметр
Конструктивный вариант исполнения модификации
---- С- только измерительные обмотки
---- Р-только защитные обмотки
---- D- измерительные и защитные обмотки
Номинальное напряжение, кВ
Наименование модификации
Схема пломбировки трансформатора от несанкционированного доступа и место поверительного клейма-наклейки приведена в приложении А к описанию типа.
Внешний вид трансформатора приведен на рисунках 1,2,3.

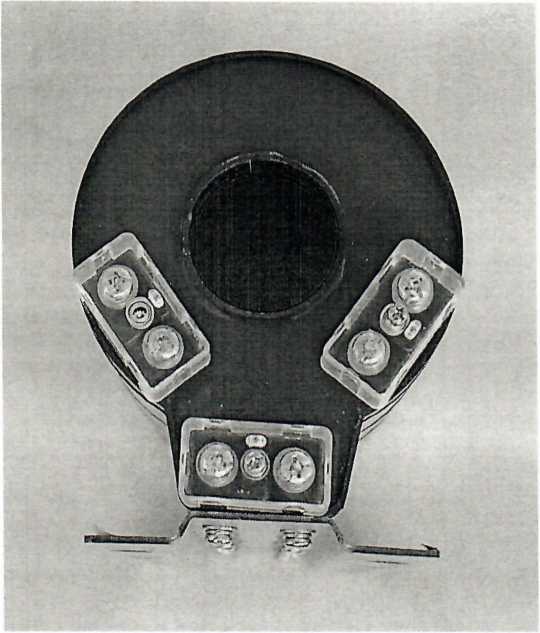

Рисунок 1 - Внешний вид трансформатора

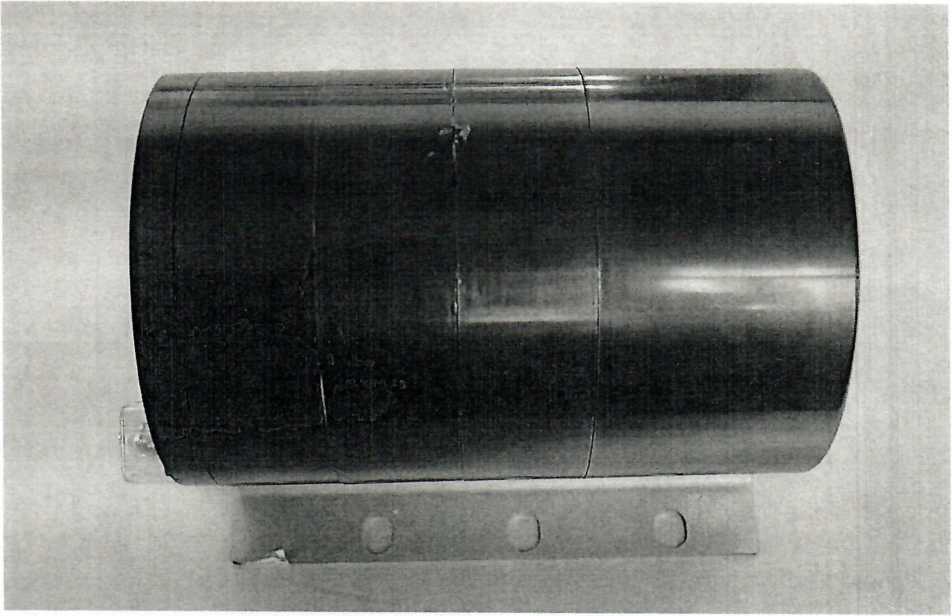

Рисунок 2 - Внешний вид трансформатора

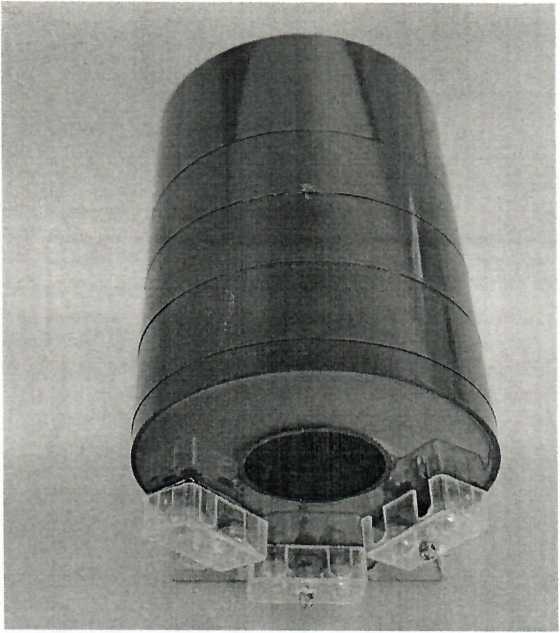

Рисунок 3 - Внешний вид трансформатора
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Технические и метрологические характеристики трансформаторов представлены в таблице 1.
Таблица 1 - Основные технические и метрологические характеристики трансформаторов тока измерительных LDZC-10
|
Характеристики |
Значение |
|
Наибольшее напряжение трансформатора, кВ |
12 |
|
Номинальное напряжение сети, кВ |
10 |
|
Номинальная сила первичного тока, А |
50-1000 |
|
Номинальная сила вторичного тока, А |
1, 5 |
|
Номинальная частота, Гц |
50 |
|
Классы точности по ГОСТ 7746 |
0,2S; 0,5S; 0,5; 10Р10, 10Р15, 10Р20 |
|
Диапазон рабочих температур, °C: |
от минус 25 до плюс 50 |
|
Габаритные размеры, не более, мм |
260x105x150 |
|
Масса, не более, кг |
8,5 |
|
Средний срок службы, не менее, лет |
20 |
Знак утверждения типа
Знак утверждения типа наносится типографским способом на эксплуатационную документацию.
Комплектность
Комплект поставки приведен в таблице 2.
Таблица 2
|
Наименование |
Количество |
Примечание |
|
Трансформатор тока измерительный LDZC-10, |
1 шт. | |
|
Руководство по эксплуатации |
1 экз. | |
|
Протокол контроля технических характеристик трансформатора тока |
1 экз. |
Нормативные документы
ГОСТ 7746-2015 Трансформаторы тока. Общие технические условия.
ГОСТ IEC 60044-1-2012 Трансформаторы измерительные. Часть 1. Трансформаторы тока.
Гоедарственный реесто) \Для документов/
ГОСТ 8.217-2003 Государственная система обеспечения единства измерений. Трансформаторы тока. Методика поверки.
МЕТРОЛОГИЧЕСКИЙ КОНТРОЛЬ
Трансформаторы тока измерительные LDZC-10 обеспечены поверкой в Республике Беларусь. Методика поверки ГОСТ 8.217-2003 «Государственная система обеспечения единства измерений. Трансформаторы тока. Методика поверки».
Применяемые эталоны:
- компаратор СА507, предел допускаемой основной погрешности ±0,005%;
- трансформатор тока эталонный СА535/2, предел допускаемой токовой погрешности для диапазона относительного значения силы первичного тока от 1% до 120%, ±0,02%; предел допускаемой токовой погрешности при использовании расширителя РД564 для диапазона относительного значения силы первичного тока от 1% до 120%, ±0,025%; предел допускаемой основной угловой погрешности для диапазона относительного значения силы первичного тока от 1% до 120%, ±1,5';
- магазин нагрузок СА5018-5, предел допускаемой основной погрешности ±4%;
- магазин нагрузок СА5018-1, предел допускаемой основной погрешности ±4%;
Прослеживаемость передачи единиц физических величин обеспечивается действующими поверочными схемами до национальных эталонов Республики Беларусь.
Заключение
Трансформаторы тока измерительные LDZC-10 соответствуют требованиям ГОСТ 7746-2015 и ГОСТ IEC 60044-1-2012.
Межповерочный интервал - не более 48 месяцев.
Государственные приемочные испытания проведены
Республиканским унитарным предприятием
«Гомельский центр стандартизации, метрологии и сертификации»
Адрес: Республика Беларусь, 246015, г. Гомель, ул. Лепешинского, 1 тел./факс (±375 232) 26-33-00, приемная 26-33-01
Электронный адрес: mail@gomelcsms.by
Аттестат аккредитации №BY/112 02.1.0.1751
