Трансформаторы напряжения SVTR-12
| Номер в ГРСИ РФ: | РБ 03 13 6576 18 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Категория: | Трансформаторы |
| Производитель / заявитель: | "Arteche Gas Insulated Transformers S.L.U.", Испания |
|
Описание типа РБ 03 13 6576 18 [2018-08-28]
rb-03-13-6576-18_2018-08-28.pdf
|
Скачать |
Трансформаторы напряжения SVTR-12 предназначены для передачи сигнала измерительной информации измерительному оборудованию, приборам защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц и номинальным напряжением 110 кВ.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 6576 18 |
| Наименование | Трансформаторы напряжения SVTR-12 |
| Год регистрации | 2018 |
| Номер сертификата | 11735 |
| Дата регистрации | 2018-05-31 |
| Срок действия | 2023-05-31 |
| Получатель сертификата | фирма "Arteche Gas Insulated Transformers S.L.U.", Испания (ES) |
Производитель / Заявитель
фирма "Arteche Gas Insulated Transformers S.L.U."
Адрес: Gerezpea 15, 01015 Vitoria-Gasteiz
Контакты: Телефон: +(34)-94-601 1304. Факс: +(34)-94-674 46 24.
Поверка
| Межповерочный интервал / Периодичность поверки | 48 мес. |
| Методика поверки | Поверка проводится по ГОСТ 8.216-2011. |
Поверители
Скачать
|
Описание типа РБ 03 13 6576 18 [2018-08-28]
rb-03-13-6576-18_2018-08-28.pdf
|
Скачать |
Описание типа
Назначение
Трансформаторы напряжения SVTR-12 предназначены для передачи сигнала измерительной информации измерительному оборудованию, приборам защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц и номинальным напряжением 110 кВ.
Трансформаторы применяются в энергетике в распределительных установках высокого напряжения, схемах измерения, учета электроэнергии, а также в качестве комплектующего изделия для комплектных распределительных устройств с элегазовой изоляцией (КРУЭ OPTIMA 145 производства фирмы ELEKTROBUDOWA SA, Польша).
Описание
Трансформаторы напряжения SVTR-12 представляют собой масштабные преобразователи индуктивного типа, размещенные в баке, заполненном элегазом или смесью газов и состоят из корпуса, активной части, механического разъединяющего устройства. Активная часть трансформатора представляет собой трехфазную группу однофазных заземляемых трансформаторов, помещена в алюминиевый бак и состоит из первичных обмоток, сердечника, электрода высокого напряжения и вторичных обмоток (измерительных и/или защитных). Давление элегаза в баке контролируется манометром, входящим в состав КРУЭ. Для обеспечения безопасности предусмотрен предохранительный клапан и разрывная мембрана. Первичные обмотки вводятся в бак через изоляционную перегородку из литой эпоксидной смолы. Выводы вторичных обмоток и заземляемые выводы N первичных обмоток заведены в распределительную клеммную коробку, помещенную на корпусе трансформатора. Крышка клеммной коробки пломбируется для предотвращения несанкционированного доступа.
Встроенный механический разъединитель состоит из подвижного и неподвижного контакта, барьерного изолятора и привода. Ящик привода расположен В верхней части трансформатора.
Внешний вид трансформаторов напряжения SVTR-12 представлен на рисунке 1.
Место нанесения знака поверки (клейма-накпейки) приведено в приложении А.

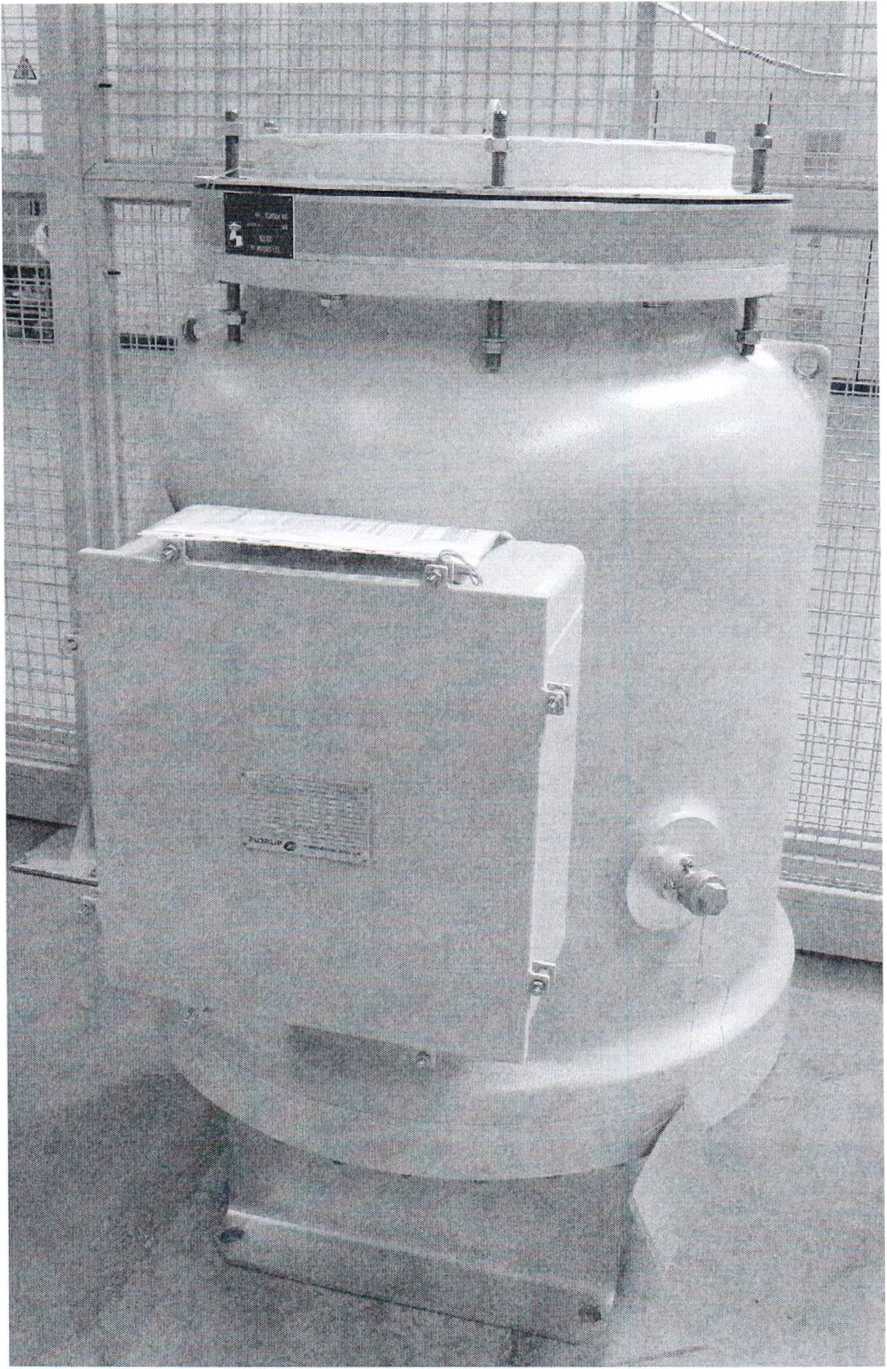

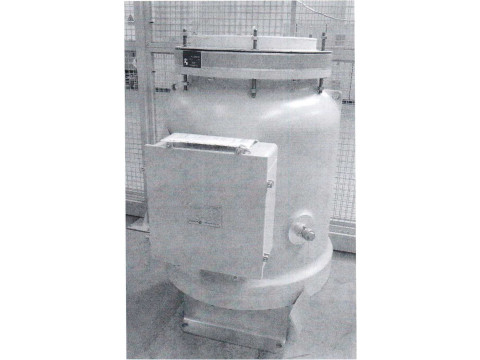

Рисунок 1 - Внешний вид трансформаторов напряжения SVTR-12.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Таблица 1
Классы точности по ГОСТ 1983-2015
0,2; 0,5; 1,0; 3,0;
ЗР; 6Р 110/^3 126 50
100; 100/а/З; 100/3
от 2,5 до 40
от 2,5 до 200 300
от 1 до 5
Номинальное напряжение первичной обмотки, кВ Наибольшее рабочее напряжение, кВ
Номинальная частота переменного тока, Гц
Номинальное напряжение основной вторичной обмотки, В Номинальная нагрузка измерительной и дополнительной обмоток (классы точности 0,2; 0,5; 1,0; 3,0), ВА Номинальная нагрузка защитной обмотки (классы точности ЗР; 6Р), ВА
Предельная мощность, В А
Количество вторичных обмоток
Пределы допускаемых погрешностей вторичных обмоток, предназначенных для измерений и учета
Таблица 2
|
Класс точности по ГОСТ 1983-2015 |
Пределы допускаемой погрешности | |
|
Напряжения, % |
Угловой,' | |
|
0,2 |
±0,2 |
±10' |
|
0,5 |
±0,5 |
±20' |
|
1,0 |
±1,0 |
±40' |
|
3,0 |
±3,0 | |
Пределы допускаемых погрешностей вторичных обмоток, предназначенных для защиты
Таблица 3
|
Класс точности по ГОСТ 1983-2015 |
Пределы допускаемой погрешности | |
|
напряжения, % |
Угловой,' | |
|
ЗР |
±3,0 |
±120' |
|
6Р |
±6,0 |
±240' |
Рабочие условия эксплуатации:
- температура окружающего воздуха - относительная влажность Габаритные размеры, мм, не более Масса, кг, не более
от минус 30 °C до плюс 40 °C 98 % при температуре 35 °C 890 х 1200 х1500
600
Знак утверждения типа
Знак утверждения типа наносят на эксплуатационную документацию (титульный лист паспорта и инструкции по монтажу и эксплуатации) типографским способом.
Комплектность
В комплект поставки входит:
а) трансформатор напряжения - 1 шт.;
б) паспорт - 1 экз;
в) инструкция по монтажу и эксплуатации - 1 экз.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ГОСТ 1983-2015 "Трансформаторы напряжения. Общие технические условия";
ГОСТ IEC 61869-1-2015 "Трансформаторы измерительные. Часть 1. Общие требования";
ГОСТ IEC 61869-3-2012 "Трансформаторы измерительные. Часть 3. Дополнительные требования к индуктивным трансформаторам напряжения";
ГОСТ 8.216-2011 "Государственная система обеспечения единства измерений.
Трансформаторы напряжения. Методика поверки";
Техническая документация фирмы "Arteche Gas Insulated Transformers S.L.U." , Испания.
Заключение
Трансформаторы напряжения SVTR-12 соответствуют технической документации фирмы "Arteche Gas Insulated Transformers S.L.U.", (Испания), требованиям ГОСТ 1983-2015, ГОСТ IEC 61869-1-2015, ГОСТ IEC 61869-3-2012.
Межповерочный интервал - не более 48 месяцев.
Научно-исследовательский центр испытаний средств измерений и техники БелГИМ
Адрес: г. Минск, Старовиленский тракт, 93, тел. 334-98-13
Аттестат аккредитации № BY/112 02.1.0.0025
