Трансформаторы напряжения серии JDZ
| Номер в ГРСИ РФ: | РБ 03 13 6392 17 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Категория: | Трансформаторы |
| Производитель / заявитель: | "Huayi Group Co., Ltd.", Китай |
|
Описание типа РБ 03 13 6392 17 [2018-01-17]
rb-03-13-6392-17_2018-01-17.pdf
|
Скачать |
Трансформаторы напряжения серии JDZ (далее - трансформаторы), предназначены для передачи сигнала измерительной информации средствам измерений, приборам защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 или 60 Гц.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 6392 17 |
| Наименование | Трансформаторы напряжения серии JDZ |
| Год регистрации | 2017 |
| Номер сертификата | 11315 |
| Дата регистрации | 2017-10-03 |
| Срок действия | 2022-10-03 |
| Получатель сертификата | фирма "Huayi Group Co., Ltd." , Китай (CN) |
Производитель / Заявитель
фирма "Huayi Group Co., Ltd."
Адрес: No. 228, Central Avenue, Yueqing Economic Development Zone, Zhejiang Province, China, 325600
Контакты: Тел. +86-577-62558769/27898877 Факс +86-577-62538979/27898866
Поверка
| Межповерочный интервал / Периодичность поверки | 48 мес. |
| Методика поверки | Поверка проводится по ГОСТ 8.216-2011. |
Поверители
Скачать
|
Описание типа РБ 03 13 6392 17 [2018-01-17]
rb-03-13-6392-17_2018-01-17.pdf
|
Скачать |
Описание типа
Назначение
Трансформаторы напряжения серии JDZ (далее - трансформаторы), предназначены для передачи сигнала измерительной информации средствам измерений, приборам защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 или 60 Гц.
Трансформаторы применяются в энергетике в распределительных установках высокого напряжения, схемах измерения и учета электроэнергии.
Описание
Принцип действия трансформаторов основан на преобразовании измеряемых напряжений, протекающих по первичной обмотке, в напряжения, имеющие существенно меньшие пропорциональные значения, приемлемые для измерения стандартными измерительными приборами.
Первичная обмотка трансформаторов имеет один (для трансформаторов JDZX10 (REL) (JDZX10-3, JDZX10-6, JDZX10-12, JDZX8-12R), JDZ(X)(F)W8-35Q, JDZ(X)(F)9-35) или два (для трансформаторов JDZ10 (RZL-12), JDZ(J)W-12 (JDZW-12, JDZJW-12), JDZ(J)(X)W-10) изолированных вывода. Выводы вторичной обмотки расположены в основании трансформаторов и закрываются съемной крышкой. Основание трансформатора имеет отверстия для крепления трансформатора на месте эксплуатации.
Трансформаторы выполнены в модификациях для внутренней (JDZX10 (REL), JDZX10-3, JDZX10-6, JDZX10-12, JDZX8-12R, JDZ(X)(F)9-35, JDZ10 (RZL-12)) и наружной установки (JDZ(J)W-12 (JDZW-12, JDZJW-12), JDZ(X)(F)W8-35Q,
JDZ(J)(X)W-10), отличающихся рабочим напряжением, конструкцией крепления в высоковольтную ячейку, количеством обмоток, габаритными размерами и массой.
Внешний вид трансформаторов приведен на рисунке 1.
Место нанесения знака поверки (клеймо-наклейка) указано в приложении А.
Пример обозначения трансформаторов напряжения серии JDZ:
JDZ X
J DZ X 10 - 3, 6,
J DZ X 8-12
J DZ
JDZ(J)(X)W - 10
(REL-12)
(RZL-12)
।— Исполнение корпуса
---- С предохранителем
---- Номинальное напряжение первичной обмотки, кВ
---- Номер серии по классификатору фирмы
---- Наружное исполнение
---- С дополнительной обмоткой для защиты
--- С заземляющим выводом
первичной обмотки
---- С эпоксидной изоляцией.
--- Однофазный
---- Трансформатор напряжения
JDZ W-12
JDZJ W-12
Номинальное напряжение первичной обмотки, кВ Наружное исполнение С заземляющим выводом первичной обмотки С эпоксидной изоляцией. Однофазный
Трансформатор напряжения
J D Z (X) (F) W 8-35 Q
Исполнение корпуса
Номинальное напряжение первичной обмотки, кВ Номер серии по классификатору фирмы Наружное исполнение
С обмоткой для контроля изоляции сети С дополнительной обмоткой для защиты С эпоксидной изоляцией.
Однофазный
Трансформатор напряжения
реестр, Госчаарсто- ' ,„8„вй \ й>ег< “ ,.иБепаИ«7
JDZ10 (RZL-12), JDZX10 (REL) (JDZX10-3, JDZX10-6, JDZX10-12, JDZX8-12R)
JDZ(J)W-12 (JDZW-12, JDZJW-12), JDZ(X)(F)W8-35Q, JDZ(X)(F)9-35, JDZ(J)(X)W-10

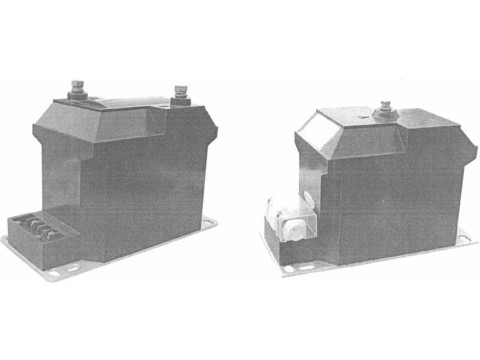

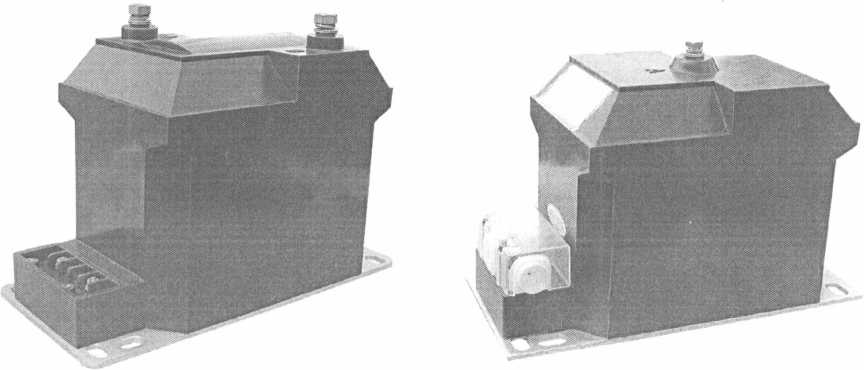

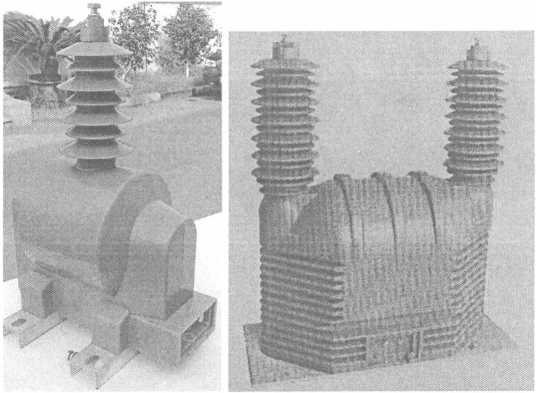

Рисунок 1 Внешний вид трансформаторов напряжения серии JDZ
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Классы точности по ГОСТ 1983-2001 (МЭК 60044-2) - JDZX10 (REL) (JDZX10-3, JDZX10-6, JDZX10-12, JDZX8-12R, JDZ(J)(X)W-10) |
0,2; 0,5; 1,0; 6P |
|
- JDZ(J)W-12 (JDZW-12, JDZJW-12) |
0,2; 0,5; 1,0 |
|
- JDZ(X)(F)W8-35Q, JDZ(X)(F)9-35 |
0,2; 0,5; 6P |
|
- JDZ10 (RZL-12) |
0,2; 0,5; 1,0; 6P |
|
Номинальное напряжение первичной обмотки, кВ - JDZX10 (REL) (JDZX10-3, JDZX10-6, JDZX10-12, JDZX8-12R) |
3; 6: 10 |
|
- JDZ(J)W-12 (JDZW-12, JDZJW-12), JDZ(J)(X)W-10 |
10 |
|
- JDZ(X)(F)W8-35Q, JDZ(X)(F)9-35 |
35 |
|
-JDZ10 (RZL-12) |
3; 6; 10 |
|
Наибольшее рабочее напряжение, кВ - JDZX10 (REL) (JDZX10-3, JDZX10-6, JDZX10-12, JDZX8-12R, JDZ(J)(X)W-10) |
3,6; 7,2; 12 |
|
- JDZ(J)W-12 (JDZW-12, JDZJW-12) |
12 |
|
- JDZ(X)(F)W8-35Q, JDZ(X)(F)9-35 |
40,5 |
|
- JDZ10 (RZL-12) |
3,6; 7,2; 12 |
|
Номинальная частота переменного тока, Гц |
50; 60 |
|
Номинальное напряжение основной вторичной обмотки, В |
100; 100A/3; 100/3 |
|
Номинальная мощность, В А - JDZX10 (REL) (JDZX10-3, JDZX10-6, JDZX10-12, JDZX8-12R) |
150; 400 |
|
- JDZ(J)W-12 (JDZW-12, JDZJW-12), JDZ(J)(X)W-10 |
500; 600 |
|
- JDZ(X)(F)W8-35Q, JDZ(X)(F)9-35 |
1000; 2500 |
|
- JDZ10 (RZL-12) |
150; 300; 400; 500 |
|
Количество вторичных обмоток |
от 1 до 3 |
Пределы допускаемых погрешностей вторичных обмоток для измерений и учета
Таблица 1__________________________________________________________
|
Класс точности по ГОСТ 1983-2001 (МЭК 60044-2) |
Пределы допускаемой погрешности | |
|
Напряжения, % |
Угловой,' | |
|
0,2 |
±0,2 |
±10' |
|
0,5 |
±0,5 |
±20' |
|
1,0 |
±1,0 |
±40' |
Пределы допускаемых погрешностей вторичных обмоток для защиты Таблица 2
Класс точности по / Пределы допускаемой погрешности
|
ГОСТ 1983-2001 (МЭК 60044-2) |
напряжения, % |
Угловой/ _ |
|
6Р |
±6,0 |
±240' |
Рабочие условия эксплуатации:
для JDZX10 (REL), JDZX10-3, JDZX10-6, JDZX10-12, JDZX8-12R, JDZ(X)(F)9-35, JDZ10 (RZL-12)
- температура окружающего воздуха
- относительная влажность
для JDZ(J)W-12 (JDZW-12, JDZJW-12), JDZ(X)(F)W8-35Q,
JDZ(J)(X)W-10
- температура окружающего воздуха
- относительная влажность
от минус 25 °C до плюс 40 °C 95 % при температуре 35 °C
от минус 40 °C до плюс 40 °C 95 % при температуре 35 °C
Габаритные размеры, мм, не более:
- JDZX10 (REL) (JDZX10-3, JDZX10-6,
JDZX10-12, JDZX8-12R)
- JDZ(J)W-12 (JDZW-12, JDZJW-12), JDZ(J)(X)W-10
- JDZ(X)(F)W8-35Q, JDZ(X)(F)9-35
- JDZ10 (RZL-12)
Масса, кг, не более:
- JDZX10 (REL) (JDZX10-3, JDZX10-6, JDZX10-12, JDZX8-12R)
- JDZ(J)W-12 (JDZW-12, JDZJW-12), JDZ(J)(X)W-10
- JDZ(X)(F)W8-35Q, JDZ(X)(F)9-35
- JDZ10 (RZL-12)
405 x 450 x 240
295 x 430 x 242 410x635x280
365 x 275 x 180
22
35
73
22
Знак утверждения типа
Знак утверждения типа наносят на трансформаторы методом наклейки, на эксплуатационную документацию (паспорт) типографским способом.
Комплектность
В комплект поставки входит:
1 Трансформатор напряжения
2 Комплект крепежных деталей
3 Крышка пломбировочная
4 Паспорт
1 шт.;
1 шт.;
1 шт.;
1 экз.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ГОСТ 1983-2001 "Трансформаторы напряжения. Общие технические
условия";
ГОСТ 8.216-2011 "Государственная система обеспечения единства
измерений. Трансформаторы напряжения. Методика поверки";
Техническая документация фирмы "Huayi Group Со., Ltd." (Китай).
Заключение
Трансформаторы напряжения серии JDZ соответствуют требованиям ГОСТ 1983-2001, технической документации фирмы "Huayi Group Со., Ltd." (Китай).
Межповерочный интервал - не более 48 месяцев.
Научно-исследовательский центр испытаний средств измерений и техники БелГИМ.
Республика Беларусь г. Минск, Старовиленский тракт, д. 93,
Тел. (017)-334-98-13
Аттестат аккредитации № BY/112 02.1.0.0025.
