Трансформаторы тока ТШП-СЭЩ-0,66
| Номер в ГРСИ РФ: | РБ 03 13 6447 17 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Категория: | Трансформаторы |
| Производитель / заявитель: | АО «ГК «Электрощит» - ТМ Самара», г. Самара |
|
Описание типа РБ 03 13 6447 17 [2018-02-02]
rb-03-13-6447-17_2018-02-02.pdf
|
Скачать |
Трансформаторы тока ТШП-СЭЩ-0,66 (далее - трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты на номинальное напряжение 0,66 кВ.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 6447 17 |
| Наименование | Трансформаторы тока ТШП-СЭЩ-0,66 |
| Год регистрации | 2017 |
| Номер сертификата | 11436 |
| Дата регистрации | 2017-11-28 |
| Срок действия | 2021-05-18 |
| Получатель сертификата | ЗАО "ГК "Электрощит-ТМ Самара", г. Самара, Россия (RU) |
Производитель / Заявитель
ЗАО "ГК "Электрощит"-ТМ Самара"
Адрес: 443048, г. Самара, пос. Красная Глинка, корпус заводоуправления ОАО "Электрощит"
Контакты: 8(846)276-28-88, 8(846)277-73-83, info@redclay.samara.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 48 мес. |
| Метрологическое обеспечение | Трансформаторы с номинальным первичным током свыше 5000 А метрологически НЕ обеспечены в Республике Беларусь. |
| Методика поверки | Поверка проводится по ГОСТ 8.217-2003. |
| Признание поверки | Первичная при выпуске из производства и периодическая (для метрологически не обеспеченных исполнений): ЗАО "ГК "Электрощит"-ТМ Самара" (аттестат аккредитации - №RA.RU.311512, шифр поверительного клейма - ВДХ)(НТК №11-17). |
Поверители
Скачать
|
Описание типа РБ 03 13 6447 17 [2018-02-02]
rb-03-13-6447-17_2018-02-02.pdf
|
Скачать |
Описание типа
Назначение
Трансформаторы тока ТШП-СЭЩ-0,66 (далее - трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты на номинальное напряжение 0,66 кВ.
Описание
Принцип действия трансформаторов тока основан на использовании явления электромагнитной индукции, т.е. на создании ЭДС переменным магнитным полем. Трансформаторы тока относятся к классу масштабных измерительных преобразователей электрических величин.
Трансформаторы тока ТШП-СЭЩ-0,66 по принципу конструкции - шинные. По виду изоляции - в пластмассовом корпусе. По числу ступеней трансформации - одноступенчатые. С одной вторичной обмоткой. С одним коэффициентом трансформации.
Трансформаторы не имеют встроенной первичной обмотки. В качестве первичной обмотки в окне магнитопровода трансформаторов крепится шина или кабель соответствующего размера.
Вторичная обмотка трансформаторов намотана на тороидальный магнитопровод и заключена в корпус из негорючей пластмассы, который защищает его внутренние части от механических повреждений и проникновения влаги. Выводы вторичной обмотки подключены к клеммникам, закрепленным на корпусе трансформатора, которые в целях исключения несанкционированного доступа закрываются пломбируемой прозрачной пластиковой крышкой.
Трансформаторы выпускаются в ряде исполнений, отличающихся номинальным первичным и вторичным токами, номинальной вторичной нагрузкой, классами точности.
На трансформаторах имеется табличка технических данных.
Внешний вид трансформаторов приведен на рисунке 1.
Рабочее положение трансформаторов в пространстве - любое.

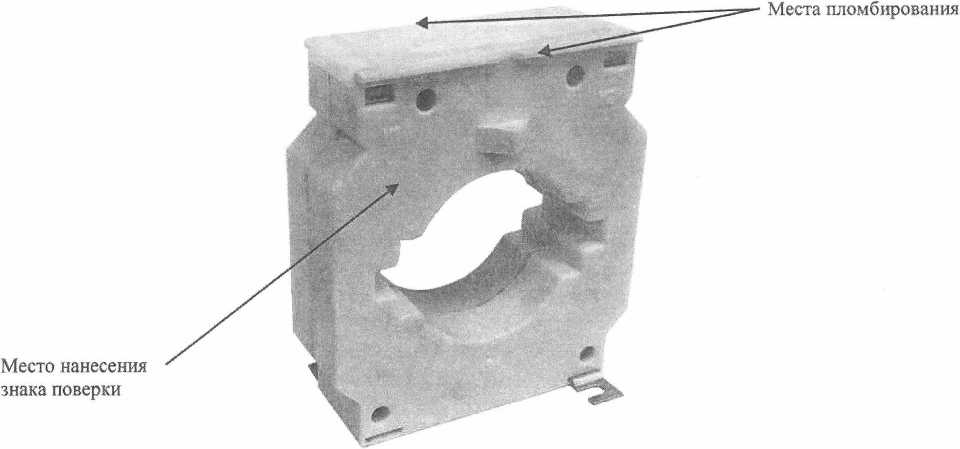

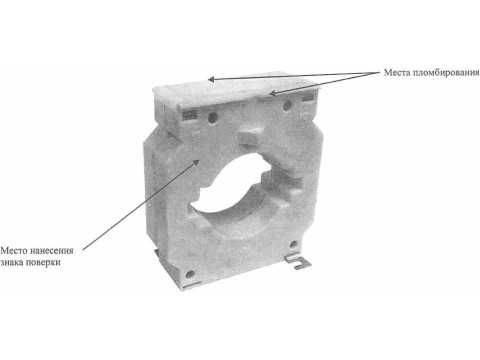

Рисунок 1 - Внешний вид трансформаторов тока ТШП-СЭЩ-0,66
Технические характеристики
Таблица 1 - Метрологические и технические характеристики
|
Характеристика |
Значение |
|
Номинальное напряжение C„ltM. кВ |
0.66 |
|
Наибольшее рабочее напряжение. кВ |
0.72 |
|
Номинальный первичный ток 7|Ш,М. А |
от 600 до 2500 |
|
Номинальный вторичный ток /2ном, А |
1; 5 |
|
Число вторичных обмоток |
1 |
|
Номинальная вторичная нагрузка Лним с коэффициентом мощности cos <р2 = 1. ВА |
1;2; 2.5 |
|
Номинальная вторичная нагрузка .32|ЮМ с коэффициентом мощности cos (р2 = 0.8. В-А |
от 3 до 30 |
|
Класс точности трансформатора |
0.2; 0.2S; 0.5; 0.5S; 1;3;5; 10 |
|
Номинальный коэффициент безопасности приборов Явном вторичной обмотки для измерений |
от 2 до 20 |
|
Номинальная частота напряжения сети. Гц |
50; 60 |
|
Габаритные размеры, мм. (длинащпиринахвысота) |
135x77x154 |
|
Масса, кг |
1.7 |
|
Климатическое исполнение и категория размещения по ГОСТ 15150-69 |
УЗ |
Знак утверждения типа
наносится на табличку технических данных трансформатора методом трафаретной печати и на титульный лист руководства по эксплуатации и паспорта типографским способом.
Комплектность
Таблица 2 - Комплектность
|
Наименование |
Количество |
Примечание |
|
Трансформатор тока |
1 шт. | |
|
Саморез 4.2x50 DIN 7981 |
2 шт. | |
|
Наконечник |
2 шт. | |
|
Ножка установочная |
2 шт. | |
|
Руководство по эксплуатации |
1 экз. |
Согласно заказу |
|
Паспорт |
1 экз. |
Поверка
осуществляется по ГОСТ 8.217-2003 «ГСП. Трансформаторы тока. Методика поверки».
Средства поверки: трансформатор тока измерительный лабораторный ТТИ-5000.5 (Росреестр № 27007-04); прибор сравнения КНТ-03 (Росреестр № 24719-03); магазин нагрузок МР 3027 (Росреестр № 34915-07); магазин нагрузок СА5018-5 (Росреестр № 39479-08).
Знак поверки в виде наклейки наносится на боковую панель корпуса прибора. Допускается нанесение оттиска доверительного клейма в паспорт .
Сведения о методах измерений
приведены в руководстве по эксплуатации ОРТ. 142.213 РЭ.
Нормативные документы
1 ГОСТ 7746-2001 Трансформаторы тока. Общие технические условия.
2 ГОСТ 8.550-86 ГСИ. Государственный специальный эталон и государственная поверочная схема для средств измерений коэффициента и угла масштабного преобразования синусоидального тока.
3 ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки.
4 ТУ 3414-212-15356352-2015 Трансформаторы тока шинные ТШП-СЭЩ-0,66. Технические условия.
