Трансформаторы тока измерительные ELK-CT0
| Номер в ГРСИ РФ: | РБ 03 13 6301 17 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Категория: | Трансформаторы |
| Производитель / заявитель: | "PFIFFNER Instrument Transformers Ltd.", Швейцария |
Трансформаторы тока измерительные ELK-СТО (далее - трансформаторы) предназначены для передачи сигнала измерительной информации средствам измерений, приборам защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 6301 17 |
| Наименование | Трансформаторы тока измерительные ELK-CT0 |
| Год регистрации | 2017 |
| Номер сертификата | 11102 |
| Дата регистрации | 2017-05-30 |
| Срок действия | 2022-05-30 |
| Получатель сертификата | фирма "PFIFFNER Instrument Transformers Ltd.", Швейцария (CH) |
Производитель / Заявитель
фирма "PFIFFNER Instrument Transformers Ltd."
Адрес: Lindenplatz 17 CH-5042 Hirschthal
Контакты: 0041 62 739 2828, 0041 62 739 2810
Поверка
| Межповерочный интервал / Периодичность поверки | 48 мес. |
| Методика поверки | Первичная поверка трансформаторов тока измерительных ELK-CT0 ДО монтажа в комплектные распределительные устройства с элегазовой изоляцией (КРУЭ) проводится по ГОСТ 8.217-2003. Временно, до создания эталонной базы в Республике Беларусь, периодическая поверка трансформаторов проводится по МРБ МП. 2228-2012. |
Поверители
Скачать
|
Описание типа РБ 03 13 6301 17 [2018-08-15]
rb-03-13-6301-17_2018-08-15.pdf
|
Скачать | ||
|
Описание типа РБ 03 13 6301 17 [2017-11-21]
rb-03-13-6301-17_2017-11-21.pdf
|
Скачать |
Описание типа
Назначение
Трансформаторы тока измерительные ELK-СТО (далее - трансформаторы) предназначены для передачи сигнала измерительной информации средствам измерений, приборам защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц.
Трансформаторы применяются в энергетике в распределительных установках высокого напряжения (110 кВ) в качестве комплектующего изделия для комплектных распределительных устройств с элегазовой изоляцией (КРУЭ).
Описание
Принцип действия трансформаторов основан на преобразовании измеряемых токов, протекающих по первичной обмотке, в токи, имеющие существенно меньшие пропорциональные значения, приемлемые для измерения стандартными измерительными приборами. Трансформатор тока измерительный ELK-СТО является трехфазным трансформатором и состоит из трех однофазных трансформаторов, установленных на алюминевой пластине. Каждый однофазный трансформатор выполнен на цилиндрическом основании с вторичными обмотками (от 1 до 8). Вторичные обмотки закреплены на цилиндрическом основании тканевой изоляцией и полиуретановой заливкой.
Трансформаторы тока измерительные ELK-СТО устанавливаются в корпусе комплектных распределительных устройств с элегазовой изоляцией (КРУЭ). При этом токопроводы КРУЭ с номинальным напряжением 110 кВ выполняют роль первичных обмоток.
В зависимости от размещения в КРУЭ трансформаторы выпускаются в двух типоразмерах: L и F.

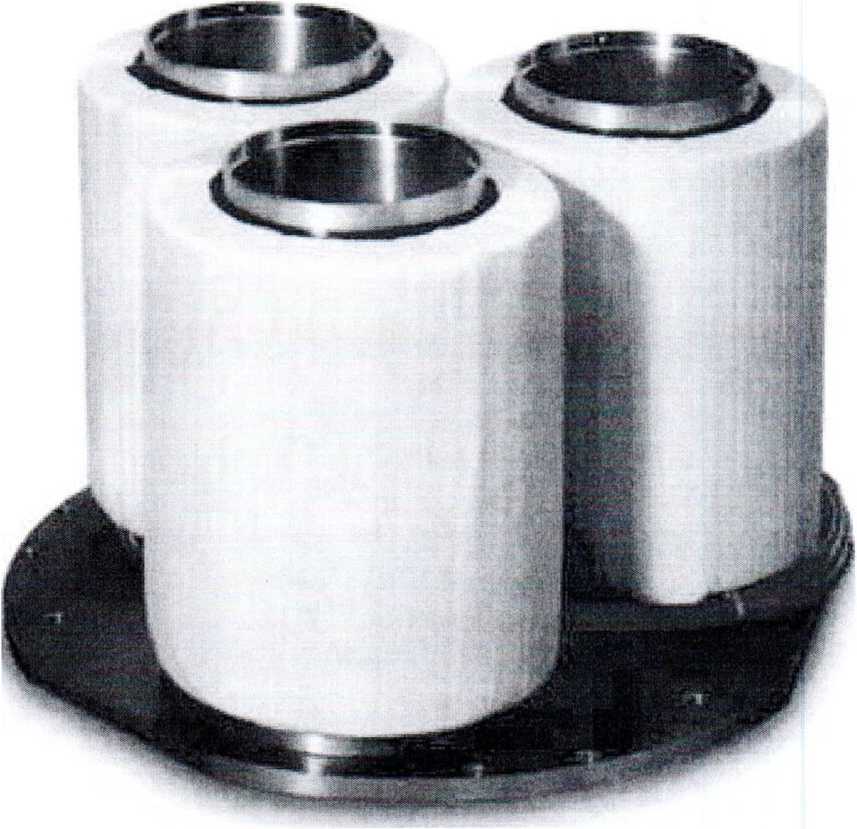

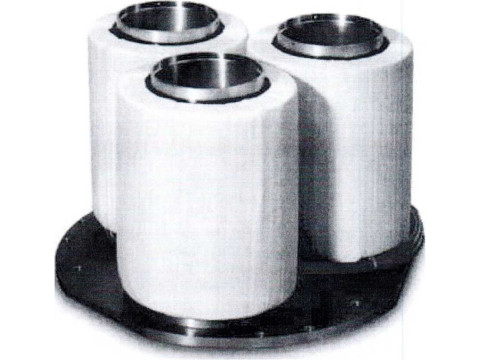

Внешний вид трансформатора тока измерительного ELK-СТО представлен на рисунке 1.
Знак поверки (клеймо-наклейка) наносится на маркировочную табличк^транр-форматора (приложение А).
([ Г°ЖКВИ1Н‘'Й jl
Рисунок 1 - Внешний вид трансформатора тока измерительного ELK-CT0.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Таблица 1
|
Наименование характеристик |
Значение |
|
Классы точности по ГОСТ 7746-2001, ГОСТ IEC 60044-1-2012: - обмотки для измерений; - обмотки для защиты |
0.2S; 0,2; 0,5S; 0,5; 1; 3 5Р, ЮР |
|
Номинальное напряжение, кВ |
0,66 |
|
Наибольшее рабочее напряжение, кВ |
0,72 |
|
Номинальный первичный ток 11ном, А |
100; 150; 200; 300; 400; 500; 600; 750; 800; 1000; 1200 1500; 2000; 3000; 4000 |
|
Номинальная частота, Гц |
50 |
|
Номинальный вторичный ток, 12нОм, А |
1; 5 |
|
Номинальная вторичная нагрузка S2hom с коэффициентом мощности cos <р = 0,8, В А |
от 5 до 100 |
|
Коэффициенты безопасности |
от 5 до 15 |
|
Количество обмоток |
от 1 до 8 /X |
[Г°сойКген""й "аед
Пределы допускаемых погрешностей вторичных обмоток для измерений и учета представлены в таблице 2.
Таблица 2
|
Класс точности по ГОСТ 7746-2001, ГОСТ IEC 60044-1-2012 |
Первичный ток в % от номинального значения |
Пределы допускаемой погрешности | |
|
токовой,% |
угловой | ||
|
0,2S |
1 |
±0,75 |
±30' |
|
5 |
±0,35 |
±15' | |
|
20 |
±0,20 |
±10' | |
|
100 |
±0,20 |
±10' | |
|
120 |
±0,20 |
±10' | |
|
0,2 |
5 |
±0,75 |
±30' |
|
20 |
±0,35 |
±15' | |
|
100 |
±0,20 |
±10' | |
|
120 |
±0,20 |
±10' | |
|
0,5S |
1 |
±1,50 |
±90' |
|
5 |
±0,75 |
±45' | |
|
20 |
±0,50 |
±30' | |
|
100 |
±0,50 |
±30' | |
|
120 |
±0,50 |
±30' | |
|
0,5 |
5 |
±1,50 |
±90' |
|
20 |
±0,75 |
±45' | |
|
100 |
±0,50 |
±30' | |
|
120 |
±0,50 |
±30' | |
|
1 |
5 |
±3,00 |
±180' |
|
20 |
±1,50 |
±90' | |
|
100 |
±1,00 |
±60' | |
|
120 |
±1,00 |
±60' | |
|
3 |
50 |
±3,00 |
— |
|
120 |
±3,00 |
— | |
Пределы допускаемых погрешностей вторичных обмоток для защиты представлены в таблице 3.
Таблица 3
|
Класс точности по ГОСТ 7746-2001, ГОСТ IEC 60044-1-2012 |
Пределы допускаемой погрешности | |
|
токовой, % |
угловой | |
|
5Р |
±1,0 |
±60' |
|
ЮР |
±3,0 |
— |
Рабочие условия эксплуатации, габаритные размеры и масса представлены в таблице 4. Таблица 4
|
Наименование характеристик |
Значение |
|
Рабочие условия эксплуатации: - температура окружающего воздуха - относительная влажность |
от минус 5 °C до плюс 40 °C 98 % при температуре 35 °C |
|
Срок службы, лет, не менее |
25 |
|
Габаритные размеры, мм, не более |
735 х 735 х 500 |
|
Масса, кг, не более |
500 |
Знак утверждения типа
Знак утверждения типа наносят на титульный лист руководства по эксплуатации типографским способом.
Комплектность
В комплект поставки входит:
|
а) трансформатор тока |
1 шт.; |
б) руководство по эксплуатации 1 экз.;
|
в) паспорт |
1 экз. |
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
|
ТР ТС 004/2011 ГОСТ IEC 60044-1-2012 |
«О безопасности низковольтного оборудования» «Трансформаторы измерительные. Часть 1. Трансформаторы тока» |
|
ГОСТ 7746-2001 ГОСТ 8.217-2003 |
«Трансформаторы тока. Общие технические условия» «Государственная система обеспечения единства измерений. Трансформаторы тока. Методика поверки» |
|
МРБ МП.2228-2012 |
«Трансформаторы тока. Методика поверки» (для периодической поверки трансформаторов тока, встроенных в КРУЭ) |
Техническая документация фирмы «PFIFFNER Instrument Transformers Ltd.», Швейцария
Заключение
Трансформаторы тока измерительные ELK-СТО соответствуют технической документации фирмы «PFIFFNER Instrument Transformers Ltd.» (Швейцария), TP ТС 004/2011 (декларация соответствия техническим регламентам таможенного союза ТР ТС 004/2011, регистрационный номер BY/112 11.01. ТР004 003 23282, срок действия с 17.08.2017 по 16.07.2022), ГОСТ IEC 60044-1-2012, ГОСТ 7746-2001.
Межповерочный интервал - не более 48 месяцев.
Научно-исследовательский центр испытаний средств измерений и техники БелГИМ.
Адрес: г. Минск, Старовиленский тракт, 93, тел. 334-98-13.
Аттестат аккредитации № BY/112 02.1.0.0025.
