Трансформаторы напряжения НКФ-110-57
| Номер в ГРСИ РФ: | РБ 03 13 5063 17 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Категория: | Трансформаторы |
| Производитель / заявитель: | ОАО "ПК ХК ЭЛЕКТРОЗАВОД", г. Москва |
Трансформаторы напряжения НКФ-110-57 предназначены для передачи измерительно! информации приборам измерения, защиты, автоматики, сигнализации и управление применяются в установках переменного тока промышленной частоты в сетях 110 кВ < заземленной нейтралью.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 5063 17 |
| Наименование | Трансформаторы напряжения НКФ-110-57 |
| Год регистрации | 2017 |
| Номер сертификата | 11138 |
| Дата регистрации | 2017-05-30 |
| Срок действия | 2021-08-31 |
| Получатель сертификата | ОАО "Производственный комплекс ХК ЭЛЕКТРО-ЗАВОД", г. Москва, Россия (RU) |
Производитель / Заявитель
ОАО "Производственный комплекс ХК ЭЛЕКТРО-ЗАВОД"
Адрес: ул. Электрозаводская, 21, г. Москва, 107023
Контакты: (495)777-82-05, (495)963-11-19
Поверка
| Межповерочный интервал / Периодичность поверки | 48 мес. |
| Методика поверки | Поверка проводится по ГОСТ 8.216-2011. |
| Признание поверки | Первичная при выпуске из производства: Ростест-Москва (аттестат аккредитации - № RA.RU.311341, шифр поверительного клейма - МА)(НТК №01-13). |
Поверители
Скачать
|
Описание типа РБ 03 13 5063 17 [2013-04-19]
rb-03-13-5063-17_2013-04-19.pdf
|
Скачать | ||
|
Описание типа РБ 03 13 5063 17 [2017-10-03]
rb-03-13-5063-17_2017-10-03.pdf
|
Скачать |
Описание типа
Назначение
Трансформаторы напряжения НКФ-110-57 предназначены для передачи измерительно! информации приборам измерения, защиты, автоматики, сигнализации и управление применяются в установках переменного тока промышленной частоты в сетях 110 кВ < заземленной нейтралью.
Описание

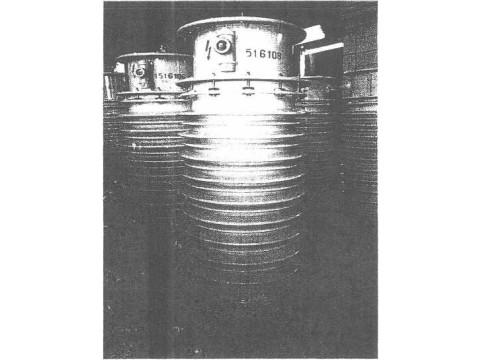

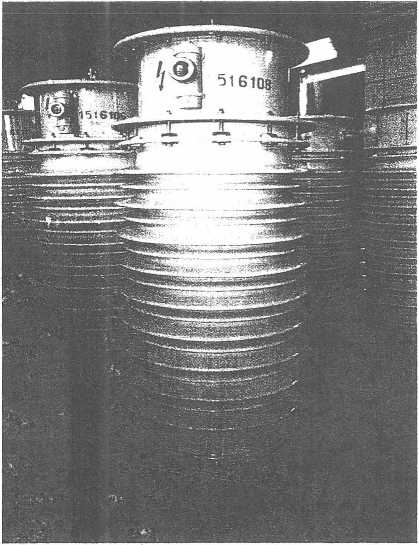

Трансформаторы напряжения типа НКФ-110-57, являются однофазными масштабным!
преобразователями индуктивного типа. Принциг действия основан на явлении взаимной индукциг в обмотках, намотанных на один сердечник Напряжение во вторичной обмотке зависит от напряжения, поданного в первичную обмотку, г соотношения витков первичной и вторично! обмоток. Трансформаторы имеют первичную обмотку и до трех вторичных обмоток-измерительных и/или защитных. Обмотки изолированы бумажно-масляной изоляцией и помещены в фарфоровую покрышку, заполненную маслом. Сверху покрышки расположен маслорасширитель с масляным затвором. Линейный вывод А первичной обмотки подключен к корпусу маслорасширителя. Вывод X первичной обмотки и выводы вторичных обмоток находятся в клеммной коробке, помещенной внизу на основании трансформатора. Выводы X, хц Х2 и хд заземляются. Крышка контактной коробки пломбируется с использованием спецболтов для предотвращения
несанкционированного доступа.
Технические характеристики
|
- первичное напряжение, В |
ПООООА/З |
|
- вторичные напряжения, В |
ЮОЛ/З; 100 |
|
- наибольшее рабочее напряжение, кВ |
126 |
|
- классы точности измерительных обмоток |
ОД; 0,5; 1,0 |
|
- классы точности защитных обмоток |
3,0; ЗР |
|
- номинальные вторичные нагрузки с коэффициентом cos ф = 0,8: - обмотки для измерений, В-А |
от 200 до 600 |
|
- обмотки для защиты, В-А |
от 600 до 1200 |
|
- номинальная частота, Гц |
50 |
|
- масса не более, кг |
630(790*) |
|
- габаритные размеры, мм |
1790 х 0700 (1960* х 0700) |
|
*при использовании фарфоровой покрышки увеличенной высоты (3,1 см/кВ) | |
|
Климатическое исполнение по ГОСТ 15150-69 |
У1; ХЛ1 |
Знак утверждения типа
Знак утверждения типа наносится на табличку трансформатора лазерной гравировкой и на эксплуатационную документацию - типографским способом.
Комплектность
Трансформатор напряжения НКФ-110-57 - 1 шт.
Руководство по эксплуатации - 1 экз.
Паспорт - 1 экз.
Поверка
осуществляется по ГОСТ 8.216-88 " ГСП. Трансформаторы напряжения. Методика поверки". Основные средства поверки:
- Трансформатор напряжения эталонный НКЛ-220, номинальные первичные напряжения 66/^3, 110/^3, 132/^3, 220/Д класс точности 0,1.
- Прибор сравнения КНТ-03, погрешность напряжения ± (0,001-г0,03хА) %, угловая погрешность ±(0,1+0,03хА) мин, где A-значения измеряемой погрешности.
Сведения о методах измерений
Сведения приведены в руководстве по эксплуатации «Трансформаторы напряжения типа НКФ-110-57».
Нормативные документы
ГОСТ 1983-2001 "Трансформаторы напряжения. Общие технические условия".
ГОСТ 8.216-88 "ГСП. Трансформаторы напряжения. Методика поверки".
Рекомендации к применению
Трансформаторы напряжения НКФ-110-57 в соответствии с частью 3 Федерального закона «Об обеспечении единства измерений» № 102-ФЗ от 26.06.2008 г. могут применяться при:
- «осуществлении торговли и товарообменных операций...» (п. 7 ч. 3 ст. 1);
- «выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям» (п. 14 ч. 3 ст. 1).
