Трансформаторы тока измерительные серии KO
| Номер в ГРСИ РФ: | РБ 03 13 4684 17 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Категория: | Трансформаторы |
| Производитель / заявитель: | «ABB Power Technologies AB, High Voltage Products», Швеция |
Трансформаторы тока измерительные серии КО (далее - трансформаторы) предназначены для преобразования и передачи сигнала измерительной информации средствам измерений, приборам защиты, автоматики, сигнализации и управления в электрических цепях переменного тока номинальной частотой 50 Гц.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 4684 17 |
| Наименование | Трансформаторы тока измерительные серии KO |
| Год регистрации | 2017 |
| Номер сертификата | 10959 |
| Дата регистрации | 2017-02-28 |
| Срок действия | 2022-02-28 |
| Получатель сертификата | фирма "ABB s.r.o., EPMV", Чешская Республика (CZ) |
Производитель / Заявитель
фирма "ABB s.r.o., EPMV"
Адрес: Sokolovska 84-86 186 00 Praha-8
Контакты: +42 05 47 15 11 11 / +42 05 47 15 26 26
Поверка
| Межповерочный интервал / Периодичность поверки | 48 мес. |
| Методика поверки | Поверка проводится по ГОСТ 8.217-2003. |
Поверители
Скачать
|
Описание типа РБ 03 13 4684 17 [2018-09-20]
rb-03-13-4684-17_2018-09-20.pdf
|
Скачать | ||
|
Описание типа РБ 03 13 4684 17 [2017-09-05]
rb-03-13-4684-17_2017-09-05.pdf
|
Скачать | ||
|
Описание типа РБ 03 13 4684 17 [2011-10-27]
rb-03-13-4684-17_2011-10-27.pdf
|
Скачать |
Описание типа
Назначение
Трансформаторы тока измерительные серии КО (далее - трансформаторы) предназначены для преобразования и передачи сигнала измерительной информации средствам измерений, приборам защиты, автоматики, сигнализации и управления в электрических цепях переменного тока номинальной частотой 50 Гц.
Применяются в распределительных установках высокого напряжения, схемах измерения и учета электроэнергии.
Описание
Трансформаторы тока измерительные серии КО являются однофазными трансформаторами с литой изоляцией, выполненной из эпоксидного компаунда. Эпоксидное литье выполняет функции изолятора. Функции первичной обмотки выполняет шина, на которую устанавливается трансформатор. Все трансформаторы в литом корпусе имеют коробки зажимов вторичных обмоток с возможностью пломбировки.
Трансформаторы выполнены в следующих модификациях KOKS, KOKS ххАхх, КОКМ, KOLMA, KOLA, KOFA.

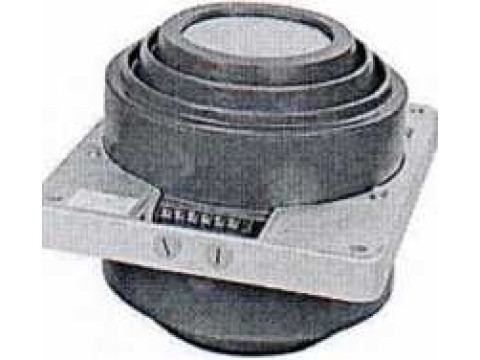

Внешний вид трансформаторов приведен на рисунке 1.
Подробная информация о дополнительных технических характеристиках и маркировке различных исполнений трансформаторов в Приложении 1 на 4 листах.
Пломбировка трансформаторов производится по схеме, приведённой на рисунке 2 Приложения 2
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Наибольшее рабочее напряжение, кВ |
от 0,72 до 24 |
|
Номинальный первичный ток, А |
От 10 до 10 000 |
|
Номинальный вторичный ток, А |
/1;/5. |
|
Номинальная частота напряжения сети, Гц |
50. |
|
Количество вторичных обмоток, шт |
до 6. |
|
Классы точности трансформатора: | |
|
обмотки для измерений |
0,2; 0,2S; 0,5; 0,5S; 1,0 |
|
обмотки для защиты |
5Р; ЮР. |
|
Номинальная предельная кратность |
от 10 до 20. |
|
Номинальный коэффициент безопасности |
5. |
|
Номинальная вторичная нагрузка, В-А |
от 0,5 до 100 |
Габаритные размеры и масса трансформаторов определяются требованиями заказчика.
KOKS24
KOKS ххАхх
кокм
KOLMA
KOLA
KOFA

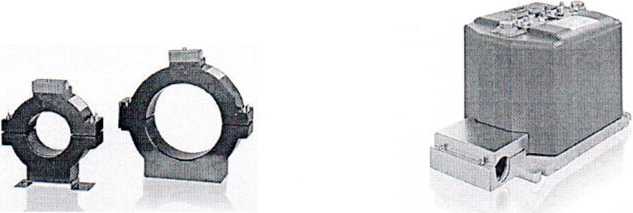

Рисунок 1 Внешний вид трансформатора серии КО
Структура обозначений возможных исполнений трансформаторов тока измерительных серии КО.
Трансформаторы тока измерительные KOKS 12 3
KOKS хх х хх
1 Максимальное первичное напряжение:
24 - 24 кВ;
2 Максимальный диаметр сборной шины:
D - 150 мм;
F - 205 мм.
3 Типоразмер:
11 - короткий;
21 - длинный.
Трансформаторы тока измерительные KOKS ххАхх
KOKS хх А хх
1 Максимальное первичное напряжение:
12 - 12 кВ;
17,5 - 17,5 кВ;
2 Типоразмер:
31 - короткий;
41 - длинный.
Трансформаторы тока измерительные KOLMA 1 2 3
KOLMA хх х х
1 Максимальное первичное напряжение: 06 - 0,72 кВ;
2 Максимальный диаметр сборной шины: А - 58 мм;
В - 100 мм;
D - 181 мм.
Примечание:
для трансформаторов тока KOLMA 06 Al - максимальный диаметр сборной шины = 90 мм.
3 Количество вторичных обмоток:
1 - свыше 2-ух вторичных обмоток;
2 - 2-е вторичные обмотки. (/'[
документов,
Трансформаторы тока измерительные КОКМ
12 3 4 5
КОКМ ххх х х XX XX
|
1 |
Максимальное первичное напряжение: 06 - 0,72 кВ; 072 - 0,72 кВ; 1 - 1,2 кВ; | |
|
2 |
Максимальный диаметр сборной шины (данный параметр может отсутствовать А - 33 мм; В - 42 мм; С - 50 мм; D - 60 мм (65 мм); Е - 70 мм (75 мм); F - 85 мм; G - 90 мм; Н - 100 мм; I - 110 мм; К - 120 мм; |
в обозначении): L - 130 мм; N - 155 мм; R - 180 мм; S - 200 мм; U - 230 мм (250 мм); W - 350 мм; X - 400 мм; Y - 450 мм; Z - 500 мм. |
|
3 Максимальный внешний диаметр (размер) трансформатора тока: А - 100 мм; К - 250 мм; В - 128 мм; L - 270 мм; С - 148 мм; М - 280 мм (210 мм); D - 150 мм; N - 300 мм (235 мм); Е - 170 мм; Р - 340 мм; F - 186 мм; R. - 378 мм; G - 190 мм; Т - 450 мм; Н — 200 мм; W - 590 мм. J — 235 мм; Примечание: | ||
для трансформаторов тока КОКМ 06 J2 - внешний размер = 613 мм;
для трансформаторов тока КОКМ 06 J21 - внешний размер = 260 мм;
для трансформаторов тока КОКМ 06 J22 и КОКМ 06 J23 - внешний размер = 310 мм;
для трансформаторов тока КОКМ 06 J24 - внешний размер = 360 мм;
для трансформаторов тока КОКМ 06 J29 - внешний размер = 760 мм.
4 Ширина трансформатора тока:
|
6 |
— |
60 мм; |
20 |
— |
200 мм; |
|
8 |
— |
80 мм; |
22 |
— |
220 мм; |
|
10 |
— |
100 мм; |
24 |
— |
240 мм; |
|
12 |
— |
120 мм; |
26 |
— |
260 мм; |
|
14 |
— |
140 мм; |
28 |
— |
280 мм; |
|
16 |
— |
160 мм; |
30 |
— |
300 мм. |
|
18 |
— |
180 мм; |
Примечание:
для трансформаторов тока КОКМ 06 J2, КОКМ 06 J21, КОКМ 06 J22, КОКМ 06 J23, КОКМ 06 J24 и КОКМ 06 J29 - ширина трансформатора тока = 80 мм.
5 Количество вторичных обмоток
(данный параметр может отсутствовать в обозначении)
VI - 2-е вторичные обмотки;
V2 — свыше 2-ух вторичных обмоток.
Трансформаторы тока измерительные KOLA 1 2 3
KOLA хх х х
1 Максимальное первичное напряжение:
06 - 0,72 кВ;
2 Максимальный диаметр (размер) сборной шины:
В - 100 мм;
D - 180 мм;
J - 497 мм.
3 Количество вторичных обмоток:
2 - 2-е вторичные обмотки.
Трансформаторы тока измерительные KOFA
1 2 3
KOFA хх х х
1 Максимальное первичное напряжение:
12 - 12 кВ;
24 24 кВ.
2 Количество вторичных обмоток: В
D - 2-е вторичные обмотки; F
А
С - свыше 2-ух вторичных обмоток; Е
3 Длина трансформатора:
1 - 132 мм;
2 — 192 мм;
3 — 252 мм.
Знак утверждения типа
Знак утверждения типа наносят на табличку трансформатора методом штемпелевания (шелкографии, наклейки), а также на титульный лист руководства по эксплуатации типографским способом (методом офсетной печати).
Комплектность
В комплект поставки входит:
трансформатор тока измерительный 1 шт.;
протокол заводских испытаний 1 экз.;
руководство по эксплуатации 1 экз.;
паспорт 1 экз. ____
Поверка
Поверка трансформаторов тока измерительных серии КО проводится/тю ГЖТ 8.217-2003 «Государственная система обеспечения единства измерений. Транс®оМ^®м тока. Методика поверки».
Нормативные документы
ГОСТ IEC 60044-1-2012 «Трансформаторы измерительные. Часть 1. Трансформаторы тока».
ГОСТ 7746-2001
ГОСТ 8.217-2003
«Трансформаторы тока. Общие технические условия» «Государственная система обеспечения единства измерений. Трансформаторы тока. Методика поверки".
Заключение
Ттрансформаторы тока измерительные серии КО соответствуют требованиям ГОСТ IEC 60044-1-2012 (для экспортных поставок), ГОСТ 7746-2001 и документации «АВВ s.r.o., EPMV» Чехия.
Межповерочный интервал - не более 48 месяцев.
Государственные приемочные испытания проведены:
Испытательным центром
государственного предприятия "Гомельский ЦСМС"
адрес: ул. Лепешинского, 1, 246015, г. Гомель, тел. (232) 23 02 33
Аттестат аккредитации № BY/112 02.1.0.1751 от 30.05.2014г.
