Трансформаторы напряжения измерительные серии ТJ, TD
| Номер в ГРСИ РФ: | РБ 03 13 2832 17 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Категория: | Трансформаторы |
| Производитель / заявитель: | «ABB Power Technologies AB, High Voltage Products», Швеция |
|
Описание типа РБ 03 13 2832 17 [2016-05-27]
rb-03-13-2832-17_2016-05-27.pdf
|
Скачать | ||
|
Описание типа РБ 03 13 2832 17 [2017-09-05]
rb-03-13-2832-17_2017-09-05.pdf
|
Скачать | ||
|
Описание типа РБ 03 13 2832 17 [2018-10-18]
rb-03-13-2832-17_2018-10-18.pdf
|
Скачать | ||
|
Описание типа РБ 03 13 2832 17 [2011-09-15]
rb-03-13-2832-17_2011-09-15.pdf
|
Скачать | ||
|
Описание типа РБ 03 13 2832 17 [2006-06-22]
rb-03-13-2832-17_2006-06-22.pdf
|
Скачать |
Трансформаторы напряжения измерительные серии TJ, TD (далее - трансформаторы) предназначены для преобразования и передачи сигнала измерительной информации средствам измерений, приборам защиты, автоматики, сигнализации и управления в электрических цепях переменного тока номинальной частотой 50 Гц.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 2832 17 |
| Наименование | Трансформаторы напряжения измерительные серии ТJ, TD |
| Год регистрации | 2017 |
| Номер сертификата | 10958 |
| Дата регистрации | 2017-02-28 |
| Срок действия | 2022-02-28 |
| Получатель сертификата | фирма "ABB s.r.o., EPMV", Чешская Республика (CZ) |
Производитель / Заявитель
фирма "ABB s.r.o., EPMV"
Адрес: Sokolovska 84-86 186 00 Praha-8
Контакты: +42 05 47 15 11 11 / +42 05 47 15 26 26
Поверка
| Межповерочный интервал / Периодичность поверки | 48 мес. |
| Методика поверки | Поверка проводится по ГОСТ 8.216-2011. |
Поверители
Скачать
|
Описание типа РБ 03 13 2832 17 [2016-05-27]
rb-03-13-2832-17_2016-05-27.pdf
|
Скачать | ||
|
Описание типа РБ 03 13 2832 17 [2017-09-05]
rb-03-13-2832-17_2017-09-05.pdf
|
Скачать | ||
|
Описание типа РБ 03 13 2832 17 [2018-10-18]
rb-03-13-2832-17_2018-10-18.pdf
|
Скачать | ||
|
Описание типа РБ 03 13 2832 17 [2011-09-15]
rb-03-13-2832-17_2011-09-15.pdf
|
Скачать | ||
|
Описание типа РБ 03 13 2832 17 [2006-06-22]
rb-03-13-2832-17_2006-06-22.pdf
|
Скачать |
Описание типа
Назначение
Трансформаторы напряжения измерительные серии TJ, TD (далее - трансформаторы) предназначены для преобразования и передачи сигнала измерительной информации средствам измерений, приборам защиты, автоматики, сигнализации и управления в электрических цепях переменного тока номинальной частотой 50 Гц.
Применяются в распределительных установках высокого напряжения, схемах измерения и учета электроэнергии.
Описание
Трансформаторы напряжения измерительные серии TJ, TD являются трансформаторами с литой изоляцией, выполненной из эпоксидного компаунда. Эпоксидное литье выполняет функции изолятора.
Трансформаторы напряжения по количеству полюсов различают на однополюсные (TJ) и двухполюсные (TD).
Трансформаторы выполнены в следующих модификациях:
- для внутренней установки без предохранителя - TJC 4, TJC 4.С, TJC 7, TJC 7.1, TJCII4, TDC 4, TJE 3, TJE 3.1, TJE 4, TJE 4.1;
- для внутренней установки с предохранителем -TJPH 4.0, TJPH 5.0, TJP 4.0, TJP 4.1, TJP 4.2, TJP 4.3, TJP 4.4, TJP 7.0, TJP 7.1, TJP 7.2, TJP 7.3.
Внешний вид трансформаторов приведен на рисунке 1.
Подробная информация о дополнительных технических характеристиках и маркировке различных исполнений трансформаторов в Приложении 1 к докладной записке на 4 листах.
Пломбировка трансформаторов производится по схеме, приведённой на рисунке 2 Приложения 2
Дм документов
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Наибольшее рабочее напряжение, кВ |
от 3,6 до 40,5 |
|
Номинальная частота переменного тока, Гц |
50 |
|
Номинальное первичное напряжение, кВ |
от З/а/З до 35/^3 |
|
Номинальное вторичное напряжение, В |
100/V3; 100/3; ПОЛ/З; 110/3 |
|
Классы точности трансформатора для измерительных обмоток |
0,2; 0,5; 1,0; 3,0 |
|
Классы точности трансформатора для обмоток защиты (защита, управление, автоматика, сигнализация) |
ЗР, 6Р |
|
Номинальная выходная мощность, В-А |
от 25 до 150 |
|
Коэффициент превышения напряжения |
1,2 долговременно |
|
Коэффициент превышения напряжения |
1,5 ( не более 30 с) |
Габаритные размеры и масса трансформаторов определяются требованиями заказчика.
|

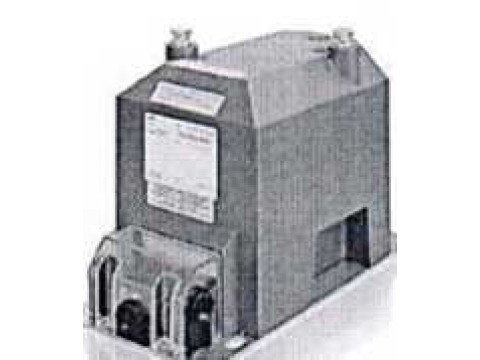

J, fca. TJC4 TJC7 TDC4 TJP4 Рисунок 1 Внешний вид трансформатора серии TJ, TD |
' Ad г . ' ч а TJE TJP7 I 1ГосУДарствеиъый >,««.,« I V \Дм догумип^/ II |
Знак утверждения типа
Знак утверждения типа наносят на табличку трансформатора методом штемпелевания (шелкографии, наклейки), а также на титульный лист руководства по эксплуатации типографским способом (методом офсетной печати).
Комплектность
В комплект поставки входит:
трансформатор напряжения измерительный 1 шт.;
протокол заводских испытаний 1 экз.;
руководство по эксплуатации 1 экз.;
паспорт 1 экз.
Поверка
Поверка трансформаторов напряжения измерительных серии TJ, TD проводится по ГОСТ
8.216-2012 «Государственная система обеспечения единства измерений.
Трансформаторы напряжения. Методика поверки».
Нормативные документы
ГОСТ IEC 61869-1-2015 «Трансформаторы измерительные. Часть 1. Общие
требования».
ГОСТ IEC 61869-3-2012 «Трансформаторы измерительные. Часть 3. Дополнительные
ГОСТ 1983-2001
ГОСТ 8.216-2011
требования к индуктивным трансформаторам напряжения». «Трансформаторы напряжения. Общие технические условия». «Государственная система обеспечения единства измерений.
Трансформаторы напряжения. Методика поверки».
Заключение
Ттрансформаторы напряжения измерительные серии TJ, Т1) соответствуют требованиям ГОСТ IEC 61869-3-2012 (для экспортных поставок), ГОСТ 1983-2001 и документации «ABB s.r.o., EPMV» Чехия.
Межповерочный интервал - не более 48 месяцев.
Государственные приемочные испытания проведены:
Испытательным центром
государственного предприятия "Гомельский ЦСМС"
адрес: ул. Лепешинского, 1,246015, г. Гомель, тел. (232) 23 02 33
Аттестат аккредитации № BY/112 02.1.0.1751 от 30.05.2014г.
