Трансформаторы тока измерительные серии ТР
| Номер в ГРСИ РФ: | РБ 03 13 2830 17 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Категория: | Трансформаторы |
| Производитель / заявитель: | «ABB Power Technologies AB, High Voltage Products», Швеция |
|
Описание типа РБ 03 13 2830 17 [2016-05-30]
rb-03-13-2830-17_2016-05-30.pdf
|
Скачать | ||
|
Описание типа РБ 03 13 2830 17 [2017-09-05]
rb-03-13-2830-17_2017-09-05.pdf
|
Скачать | ||
|
Описание типа РБ 03 13 2830 17 [2018-05-31]
rb-03-13-2830-17_2018-05-31.pdf
|
Скачать | ||
|
Описание типа РБ 03 13 2830 17 [2011-09-15]
rb-03-13-2830-17_2011-09-15.pdf
|
Скачать | ||
|
Описание типа РБ 03 13 2830 17 [2006-06-22]
rb-03-13-2830-17_2006-06-22.pdf
|
Скачать |
Трансформаторы тока измерительные серии ТР (далее - трансформаторы) предназначены для преобразования и передачи сигнала измерительной информации средствам измерений, приборам защиты, автоматики, сигнализации и управления в электрических цепях переменного тока номинальной частотой 50 Гц.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 2830 17 |
| Наименование | Трансформаторы тока измерительные серии ТР |
| Год регистрации | 2017 |
| Номер сертификата | 10956 |
| Дата регистрации | 2017-02-28 |
| Срок действия | 2022-02-28 |
| Получатель сертификата | фирма "ABB s.r.o., EPMV", Чешская Республика (CZ) |
Производитель / Заявитель
фирма "ABB s.r.o., EPMV"
Адрес: Sokolovska 84-86 186 00 Praha-8
Контакты: +42 05 47 15 11 11 / +42 05 47 15 26 26
Поверка
| Межповерочный интервал / Периодичность поверки | 48 мес. |
| Методика поверки | Поверка проводится по ГОСТ 8.217-2003. |
Поверители
Скачать
|
Описание типа РБ 03 13 2830 17 [2016-05-30]
rb-03-13-2830-17_2016-05-30.pdf
|
Скачать | ||
|
Описание типа РБ 03 13 2830 17 [2017-09-05]
rb-03-13-2830-17_2017-09-05.pdf
|
Скачать | ||
|
Описание типа РБ 03 13 2830 17 [2018-05-31]
rb-03-13-2830-17_2018-05-31.pdf
|
Скачать | ||
|
Описание типа РБ 03 13 2830 17 [2011-09-15]
rb-03-13-2830-17_2011-09-15.pdf
|
Скачать | ||
|
Описание типа РБ 03 13 2830 17 [2006-06-22]
rb-03-13-2830-17_2006-06-22.pdf
|
Скачать |
Описание типа
Назначение
Трансформаторы тока измерительные серии ТР (далее - трансформаторы) предназначены для преобразования и передачи сигнала измерительной информации средствам измерений, приборам защиты, автоматики, сигнализации и управления в электрических цепях переменного тока номинальной частотой 50 Гц.
11рименяются в распределительных установках высокого напряжения, схемах измерения и учета электроэнергии.
Описание
Трансформаторы тока измерительные серии ТР являются однофазными трансформаторами с литой изоляцией, выполненной из эпоксидного компаунда.
Трансформаторы выполнены в следующих модификациях TPU 4х.хх, TPU 7х.хх, ТРЕ 6 х.хх..
Первичная обмотка трансформаторов может быть одновитковой, либо многовитковой. Выводы первичной обмотки расположены в верхней части корпуса в виде прямоугольных контактных площадок с болтовым креплением.
Количество вторичных обмоток от 1 до 6 (вторичных выводов до 12, расположенных в 2 ряда) зависит от комбинации технических параметров (класс точности, нагрузка, ток короткого замыкания, номинальная предельная кратность вторичных обмоток для защиты и т.д.) и определяется при конкретном заказе.
Во время эксплуатации неиспользуемые обмотки трансформатора должны быть замкнуты накоротко и заземлены. Также должен заземляться один вывод каждой используемой вторичной обмотки. Выводы вторичных обмоток расположены в литом клеммнике с пластмассовой крышкой.
Конструкцией крышки предусмотрена возможность пломбирования доступа к выводам.
Внешний вид трансформаторов приведен на рисунке 1.
Пломбировка трансформаторов производится по схеме, приведённой на рисунке 2 приложения.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Наибольшее рабочее напряжение, кВ |
от 3,6 до 40,5 |
|
Номинальный первичный ток, А |
От 5 до 3200 |
|
Номинальный вторичный ток, А |
1; 5. |
|
Номинальная частота напряжения сети, Гц |
50. |
|
Количество вторичных обмоток, шт |
до 6. |
|
Классы точности трансформатора: | |
|
обмотки для измерений |
0,2; 0,2S; 0,5; 0,5S; 1,0; 3,0; 5,0 |
|
обмотки для защиты |
5Р; ЮР. |
|
Номинальная предельная кратность |
от 10 до 30. |
|
Номинальный коэффициен т безопасности |
5; 10. |
|
Номинальная вторичная нагрузка, В А |
от 3 до 100 |
11одробная информация о маркировке модификаций трансформаторов
|
ТРИ |
4 |
X |
• |
X |
X |
|
наибольшее рабочее напряжение |
номинальный ток |
размеры |
зажимы первичной обмотки | ||
|
от 3.6 до 12 кВ |
0 - многовитковые, от 5 до 600 А 3 - одновитковые, or 5 до 1250 А 4 - одновитковые, от 5 до 1500 А 5 - одновитковые. от 5 до 2000 А 6 - одновитковые, от 5 до 2500 А 7 - одновитковые. от 5 до 3000 А 8 - одновитковые, от 5 до 3200 А |
1 - короткий, 148 мм, DIN 2 - длинный, 148 мм, DIN 3 - короткий, широкий, 184 м.м 4 -длинный, широкий, 184 мм 5 - короткий, удлинённый, 148 мм. DIN ’ |
1 - без переключения, без изоляции перегородок (40x80 мм, 80x80 мм) 2-е переключением на первичной обмотке, без изоляции перегородок (40x80 мм, 80x80 мм) 3 - без переключения, с изоляции перегородками (60x68 мм, 80x80 мм) 4 - с переключением на первичной обмотке, с изоляцией перегородками (40x80 мм. 80x80 мм) |
|
ТРИ |
7 |
X |
• |
X |
X |
|
наибольшее рабочее напряжение |
номинальный ГОК |
размеры |
зажимы первичной обмотки | ||
|
от 3,6 до 40.5 кВ |
0 - многовитковые, от 5 до 600 А 3 - одновитковые, от 5 до 1250 А 4 - одновитковые, от 5 до 1500 А 5 - одновитковые, от 5 до 2000 А 6 - одновитковые, от 5 до 3000 А |
5 - короткое, узкое (220 мм) исполнение 6 - длинное, широкое (260 мм) исполнение 7 - короткое, узкое исполнение, на более широкой (260 мм) плите |
1 - без переключения, без изоляции перегородок (40x80 мм, 80x80 мм) 2-е переключением на первичной обмотке, без изоляции перегородок (40x80 мм, 80x80 мм) 3 - без переключения, с изоляции перегородки (60x68 мм, 80х80ЖГ>-4 - с переключеицеуна / первичной обмрткр, с Ч.-Р. изоляцией перегородками (40x80 мм, 80хр0 чм) |
|
ТРЕ |
6 |
X |
X |
X | |
|
наибольшее рабочее напряжение |
номинальный ток |
размеры |
зажимы первичной обмотки | ||
|
от 3.6 до 24 кВ |
0 - многовитковые, от 5 до 600 А 3 - одновитковые, от 5 до 1250 А |
1 - короткий, 150 мм, 3 - длинный, 175 мм. |
1 - без изоляционных перегородок |
Габаритные размеры и масса трансформаторов определяются требованиями заказчика.

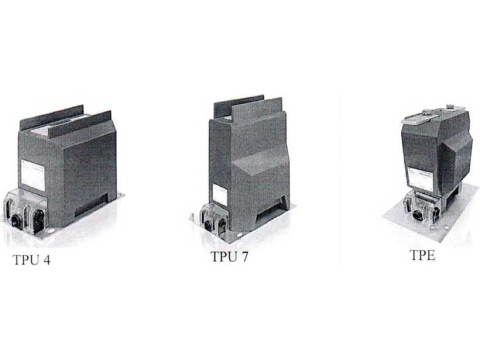

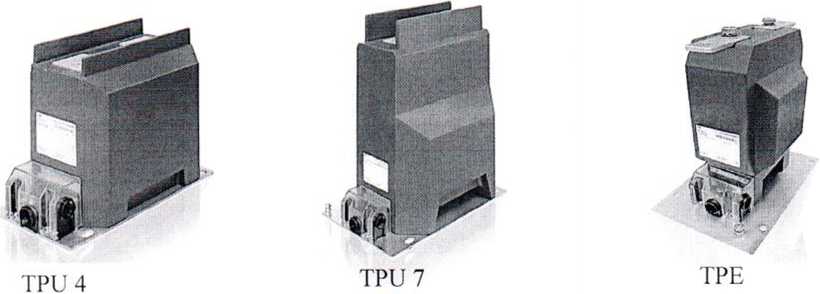

Рисунок 1 Внешний вид трансформатора серии ТР
