Измерители температуры для маслонаполненных трансформаторов серии BW
| Номер в ГРСИ РФ: | РБ 03 10 6189 17 |
|---|---|
| Раздел: | Средства измерений температурных и теплофизических величин [10] |
| Категория: | Трансформаторы |
| Производитель / заявитель: | "DALIAN SHIYOU ELECTRIC POWER TECHNOLOGY CO., LTD.", Китай |
|
Описание типа РБ 03 10 6189 17 [2018-02-27]
rb-03-10-6189-17_2018-02-27.pdf
|
Скачать |
Измерители температуры для маслонаполненных трансформаторов серии BW (далее - измерители) предназначены для измерения и регулировки температуры трансформаторов и прочего оборудования.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 10 6189 17 |
| Наименование | Измерители температуры для маслонаполненных трансформаторов серии BW |
| Год регистрации | 2017 |
| Номер сертификата | 10860 |
| Дата регистрации | 2017-01-31 |
| Срок действия | 2022-01-31 |
| Получатель сертификата | фирма "DALIAN SHIYOU ELECTRIC POWER TECHNOLOGY CO., LTD.", Китай (CN) |
Производитель / Заявитель
фирма "DALIAN SHIYOU ELECTRIC POWER TECHNOLOGY CO., LTD."
Адрес: No.642 Sanli, Yongzheng Street, Jinzhou District, Dalian City, Liaoning Province
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП.2716-2017. |
Поверители
Скачать
|
Описание типа РБ 03 10 6189 17 [2018-02-27]
rb-03-10-6189-17_2018-02-27.pdf
|
Скачать |
Описание типа
Назначение
Измерители температуры для маслонаполненных трансформаторов серии BW (далее - измерители) предназначены для измерения и регулировки температуры трансформаторов и прочего оборудования.
Область применения - электроэнергетическая и нефтеперерабатывающая промышленность.
Описание
Измерители температуры для маслонаполненных трансформаторов серии BW конструктивно представляют собой капиллярные термометры с дистанционной индикацией результатов на аналоговой шкале. Измерители температуры для маслонаполненных трансформаторов серии BW выпускаются в двух модификациях -для измерения температуры масла (BWY) и измерения температуры обмоток (BWR) трансформаторов. Измеренные значения температуры регистрируются с помощью заполненного жидкостью термобаллона и передаются через капилляр на трубку Бурдона, которая соединена с осью стрелки аналоговой шкалы.
Измерители температуры для маслонаполненных трансформаторов серии BW имеют до 4 - х переключателей (на один измеритель) с регулируемыми параметрами срабатывания для выдачи сигналов в системы верхнего уровня, а также согласующие электронные устройства для вывода данных в системы дистанционного мониторинга с помощью унифицированного аналогового выходного сигнала.
Внешний вид измерителя температуры для маслонаполненных трансформаторов серии BW приведен на рисунке 1.
Место нанесения знака поверки в виде клейма-накпейки указано в приложении А.

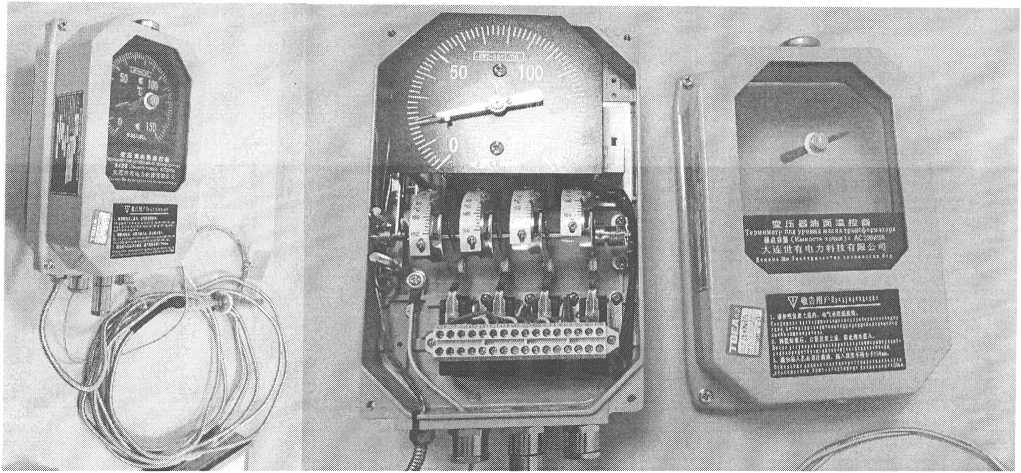

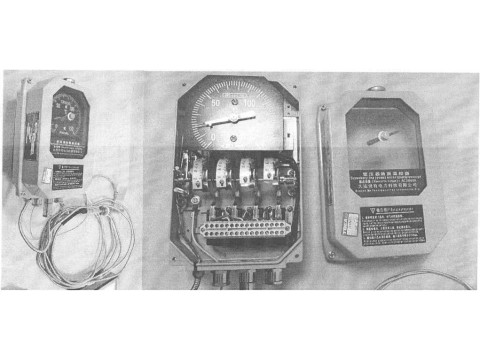

Рисунок 1. Внешний вид измерителя температуры для маслонаполненных трансформаторов серии BW
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики измерителей приведены в таблице 1.
Таблица 1____________
|
Наименование характеристики |
Значение характеристики для модификации | |
|
BWR |
BWY | |
|
Диапазон измерений температуры, °C |
от 0 д |
о 150 |
|
Пределы основной абсолютной погрешности при измерении температуры, °C |
±3,0 |
±2,25 |
|
Пределы дополнительной погрешности при измерении температуры, вызванной изменением температуры окружающей среды, °C |
±(1,2 °С/10 °C + 0,18) | |
|
Пределы основной абсолютной погрешности срабатывания переключателя, °C |
±2,0 | |
|
Пределы дополнительной погрешности срабатывания, вызванной изменением температуры окружающей среды, °C |
±(1,2 °С/10 °C + 0,18) | |
|
Длина погружаемой части, мм, не более |
150 | |
|
Длина капилляра, мм, не более |
6000 | |
|
Диапазон выходного унифицированного токового сигнала, мА |
от 4 до 20 | |
|
Номинальное напряжение модуля выходного унифицированного токового сигнала, В |
230 | |
|
Условия эксплуатации: -диапазон рабочих температур, °C -относительная влажность при температуре 25 °C, %, не более |
от минус 40 до плюс 55 95 | |
|
Условия транспортирования и хранения: -диапазон температур, °C -относительная влажность при температуре 25 °C, %, не более |
от минус 40 до плюс 55 __________/У V;/7? i А____ | |
|
Степень защиты по ГОСТ 14254 |
IP54 | |
Знак утверждения типа
Знак утверждения типа наносится на эксплуатационную документацию измерителей температуры для маслонаполненных трансформаторов серии BW типографским способом.
Комплектность
Комплект поставки измерителей температуры для маслонаполненных трансформаторов серии BW представлен в таблице 2.
Таблица 2
|
Наименование |
Количество |
|
Измеритель температуры для маслонаполненных трансформаторов серии BW (BWY или BWR) |
1 шт. |
|
Руководство по эксплуатации и монтажу |
1 шт. |
|
Методика поверки (поставляется по отдельному заказу) |
1 шт. |
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы "Dalian Shiyou Electric Power Technology Co., Ltd", Китайская Народная Республика.
МРБ МП.2716-2017 "Измерители температуры для маслонаполненных трансформаторов серии BW. Методика поверки".
Заключение
Измерители температуры для маслонаполненных трансформаторов серии BW соответствуют требованиям технической документации фирмы "Dalian Shiyou Electric Power Technology Co., Ltd", Китайская Народная Республика.
Межповерочный интервал - не более 12 месяцев.
Научно-исследовательский испытательный центр БелГИМ
220053 г. Минск, Старовиленский тракт, 93
Тел. (017) 334-98-13
Аттестат аккредитации № BY/112 02.1.0.0025
