Трансформаторы напряжения емкостные измерительные серии DDB, DFK
| Номер в ГРСИ РФ: | РБ 03 13 6123 16 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Категория: | Трансформаторы |
| Производитель / заявитель: | "ELECTROTECNICA ARTECHE HERMANOS S.L.", Испания |
|
Описание типа РБ 03 13 6123 16 [2017-02-28]
rb-03-13-6123-16_2017-02-28.pdf
|
Скачать |
Трансформаторы напряжения емкостные измерительные серии DDB, DFK (далее -трансформаторы) предназначены для преобразования и передачи сигнала измерительной информации средствам измерений, приборам защиты, автоматики, сигнализации и управления в электрических цепях переменного тока номинальной частотой 50 Гц.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 6123 16 |
| Наименование | Трансформаторы напряжения емкостные измерительные серии DDB, DFK |
| Год регистрации | 2016 |
| Номер сертификата | 10692 |
| Дата регистрации | 2016-10-27 |
| Срок действия | 2021-10-27 |
| Получатель сертификата | фирма "ELECTROTECNICA ARTECHE HERMANOS S.L.", Испания (ES) |
Производитель / Заявитель
фирма "ELECTROTECNICA ARTECHE HERMANOS S.L."
Адрес: Derio Bidea 28, 48100 Mungia (Bizkaia)
Поверка
| Межповерочный интервал / Периодичность поверки | 48 мес. |
| Метрологическое обеспечение | Трансформаторы DFK-765 метрологически НЕ обеспечены на территории Республики Беларусь. |
| Методика поверки | Поверка трансформаторов DDB-123 проводится по ГОСТ 8.216-2011; трансформаторов DFK-362 проводить по МИ 3314-2001. |
| Признание поверки | Временно, до создания эталонной базы в Республике Беларусь, первичную поверку при выпуске из производства и периодическую поверку трансформаторов DFK-765 проводить в соответствии с ГОСТ 8.216-2011 на оборудовании фирмы-изготовителя с участием специалиста государственной метрологической службы Республики Беларусь. |
Поверители
Скачать
|
Описание типа РБ 03 13 6123 16 [2017-02-28]
rb-03-13-6123-16_2017-02-28.pdf
|
Скачать |
Описание типа
Назначение
Трансформаторы напряжения емкостные измерительные серии DDB, DFK (далее -трансформаторы) предназначены для преобразования и передачи сигнала измерительной информации средствам измерений, приборам защиты, автоматики, сигнализации и управления в электрических цепях переменного тока номинальной частотой 50 Гц.
Применяются в распределительных установках высокого напряжения, схемах измерения и учета электроэнергии.
Описание
Трансформаторы напряжения емкостные измерительные серии DDB, DFK - маслонаполненные.
Трансформатор состоит из конденсаторов, установленных на металлическом баке, внутри которого располагается электромагнитная установка (индуктивный трансформатор, последовательный реактор и вспомогательные элементы). Конденсаторы образуют делитель напряжения между высоковольтным зажимом и высокочастотным вводом.
Конденсаторы, наполненные диэлектрическим маслом, устанавливаются в одном или нескольких изоляторах, каждый из которых представляет собой герметичную независимую установку.
Зажим высокочастотного ввода для несущего сигнала выходит сбоку через полимерный изолятор, отделяющий ёмкостную установку от индуктивной установки.
Индуктивная часть, заполненная минеральным маслом, располагается в баке из оцинкованной стали. Бак полностью герметичен и защищен от внешних воздействий.
Клеммы вторичной обмотки расположены в свободной коробке, которая облегчает процесс подключения и позволяет установить внутри такие элементы защиты как предохранители и автоматические выключатели.
Условное обозначение трансформатора.
D D или F В или К
Размер сердечника трансформатора:
В - сердечник для трансформаторов до 220 кВ;
К - сердечник для трансформаторов от 220 кВ.
Диаметр изолятора трансформатора:
D - сердечник для трансформаторов до 220 кВ;
F - сердечник для трансформаторов от 220 кВ.
----------------------------------------Трансформатор напряжения емкостной
Внешний вид трансформаторов приведен на рисунке 1.
Пломбировка трансформаторов производится по схеме, приведённой на рисунке 2 приложения.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Модификации трансформаторов |
DDB-123, DFK-362, DFK-765 |
|
Наибольшее рабочее напряжение, кВ |
123, 362, 765 (800) |
|
Номинальная частота переменного тока, Гц |
50 |
|
Номинальное первичное напряжение, кВ |
110/V3, ЗЗО/л/З, 750/л/З |
|
Номинальное вторичное напряжение, В |
100/V3; 100/3; 100 |
|
Классы точности трансформатора для измерительных обмоток |
0,2; 0,5; 1,0; 3,0 |
|
Классы точности трансформатора для обмоток защиты (защита, управление, автоматика, сигнализация) |
ЗР, 6Р |
|
Номинальная выходная мощность, В-А |
10; 20; 30; 50; 100; 200; 250; 300; 400;600; 800; 1000; 1200 |
|
Коэффициент превышения напряжения |
1,2 долговременно |
|
Коэффициент превышения напряжения |
1,5 (не более 30 с) |
Габаритные размеры и масса трансформаторов определяются требованиями заказчика.

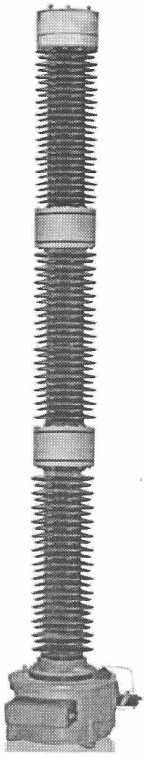

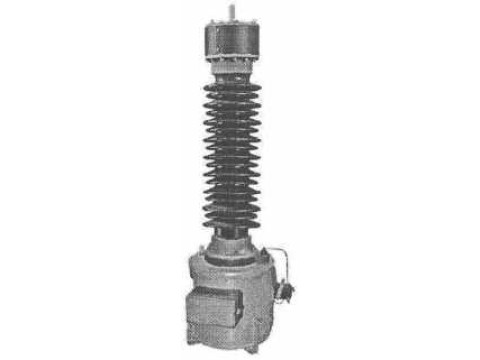

Рисунок 1 Внешний вид трансформаторов серии DDB, DFK
Знак утверждения типа
Знак утверждения типа наносят на титульный лист руководства по эксплуатации типографским способом (методом офсетной печати).
Комплектность
В комплект поставки входит:
трансформатор напряжения измерительный 1 шт.;
протокол заводских испытаний с отметкой ОТК 1 экз.;
руководство по эксплуатации 1 экз.;
упаковка 1 шт.
Поверка
Поверка трансформаторов напряжения емкостных измерительных DDB-123 проводится по ГОСТ 8.216-2011 «Государственная система обеспечения единства измерений. Трансформаторы напряжения. Методика поверки».
Поверка трансформаторов напряжения емкостных измерительных DFK-362 проводится по МИ 3314-2001 'ТСИ. Трансформаторы напряжения измерительные 220/х/З, ЗЗО/х/З. Методика поверки на месте эксплуатации при помощи преобразователя напряжения серии "ПВЕ".
Трансформаторы напряжения емкостные измерительные DFK-765 метрологически не обеспечены на территории Республики Беларусь.
Нормативные документы
ГОСТ IEC 61869-1 -2015 «Трансформаторы измерительные. Часть 1. Общие
ГОСТ 1983-2001
ГОСТ 8.216-2011
МИ 3314-2001
требования».
«Трансформаторы напряжения. Общие технические условия" «Государственная система обеспечения единства измерений. Трансформаторы напряжения. Методика поверки".
«ГСИ. Трансформаторы напряжения измерительные 220Л/3, 330/^3. Методика поверки на месте эксплуатации при помощи преобразователя напряжения серии "ПВЕ".
Заключение
Трансформаторы напряжения емкостные измерительные серии DDB, DFK соответствуют требованиям ГОСТ IEC 61869-1-2015 (для экспортных поставок), ГОСТ 1983-2001 и документации «ELECTROTECNICA ARTECHE HERMANOS S.L.», Испания.
Межповерочный интервал - не более 48 месяцев.
Государственные приемочные испытания проведены:
Испытательным центром
государственного предприятия "Гомельский ЦСМС"
адрес: ул. Лепешинского, 1, 246015, г. Гомель, тел. (232) 23 02 33
Аттестат аккредитации № BY/112 02.1.0.1751 от 30.05.2014г.
