Трансформаторы комбинированные измерительные KA-145
| Номер в ГРСИ РФ: | РБ 03 13 6096 16 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Категория: | Трансформаторы |
| Производитель / заявитель: | "Arteche DYH Electric Co., Ltd", Китай |
|
Описание типа РБ 03 13 6096 16 [2017-01-16]
rb-03-13-6096-16_2017-01-16.pdf
|
Скачать |
Трансформаторы комбинированные измерительные КА-145 предназначены для преобразования и передачи сигнала измерительной информации средствам измерений, приборам защиты, автоматики, сигнализации и управления в электрических цепях переменного тока номинальной частоты 50 Гц.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 6096 16 |
| Наименование | Трансформаторы комбинированные измерительные KA-145 |
| Год регистрации | 2016 |
| Номер сертификата | 10634 |
| Дата регистрации | 2016-09-29 |
| Срок действия | 2021-09-29 |
| Получатель сертификата | фирма "Arteche DYH Electric Co., Ltd", Китай (CH) |
Производитель / Заявитель
фирма "Arteche DYH Electric Co., Ltd"
Поверка
| Межповерочный интервал / Периодичность поверки | 48 мес. |
| Методика поверки | Поверка проводится по ГОСТ 8.216-2011 и ГОСТ 8.217-2003. |
Поверители
Скачать
|
Описание типа РБ 03 13 6096 16 [2017-01-16]
rb-03-13-6096-16_2017-01-16.pdf
|
Скачать |
Описание типа
Назначение
Трансформаторы комбинированные измерительные КА-145 предназначены для преобразования и передачи сигнала измерительной информации средствам измерений, приборам защиты, автоматики, сигнализации и управления в электрических цепях переменного тока номинальной частоты 50 Гц.
Трансформаторы комбинированные измерительные могут применятся в распределительных установках высокого напряжения, схемах измерения, учета электроэнергии и релейной защиты.
Описание
Принцип действия комбинированного трансформатора основан на одновременном преобразовании токов и напряжений, протекающих по первичной обмотке блока трансформатора тока и блока трансформатора напряжения, в токи и напряжения, имеющие существенно меньшие пропорциональные значения, приемлемые для измерения стандартными измерительными приборами.
Трансформаторы комбинированные измерительные КА-145 являются однофазными трансформаторами с бумажно-масляной изоляцией и фарфоровой оболочкой. Конструктивно они состоят из трансформатора тока и индуктивного трансформатора напряжения, помещенных в герметичный корпус, заполненный маслом. Трансформатор тока расположен в верхней части конструкции, трансформатор напряжения в нижней части.
Обмотки трансформаторов имеют антирезонансную конструкцию, что обеспечивает надежную работу устройства и предотвращает возникновение явления феррорезонанса.
В верхней части трансформатора установлен герметичный сильфон, на котором находится индикатор уровня масла. Такая конструкция позволяет эффективно контролировать и компенсировать термическое изменение объема масла.
На основании трансформатора установлены коробки выводов вторичных обмоток. В нижней части трансформатора установлен дренажный клапан, необходимый для слива, заполнения и периодического контроля отобранных проб масла.
Основание трансформатора имеет элементы для крепления на месте эксплуатации.
Внешний вид трансформаторов приведен на рисунке 1.
Место нанесения знака поверки (клейма-наклейки) приведено в приложении А.

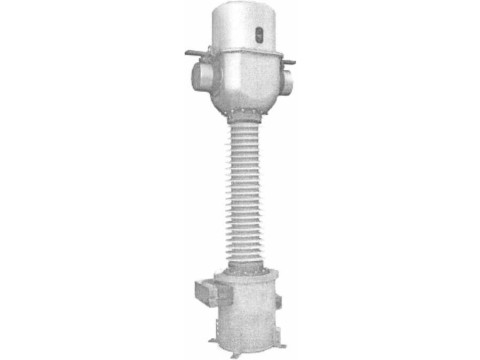

Рисунок 1. Внешний вид трансформатора комбинированного измерительного КА-145.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики трансформаторов указаны в таблице 1.
Таблица 1. Основные технические и метрологические характеристики трансформаторов комбини-
КА-145.
рованных
|
Наименование параметра |
Значение параметра |
|
Номинальное напряжение, кВ |
110 |
|
Максимальное рабочее напряжение, кВ |
145 |
|
Номинальная частота переменного тока, Гц |
50 |
|
Рабочие условия эксплуатации: ■ температура окружающего воздуха |
от минус 40 °C до 40 °C |
|
Срок службы, лет |
не менее 25 |
|
Габаритные размеры, мм |
2795x980x560 |
|
Масса, кг |
580 |
|
Трансформатор тока | |
|
Номинальный первичный ток трансформатора, А |
100; 125; 150; 200; 250; 300; 400; 500;600;750; 1000;1250;1500;2000;2500;3000; 4000 |
|
Номинальный вторичный ток трансформатора, А |
1 или 5 |
|
Классы точности трансформатора для измерительных обмоток |
0,2S; 0,2; 0,5S; 0,5 |
|
Классы точности трансформатора для обмоток защиты (защита, управление, автоматика, сигнализация) |
5Р, 10В^®ф*К |
|
Наименование параметра |
Значение параметра |
|
Количество обмоток |
6 |
|
Номинальная вторичная нагрузка, ВА |
5; 10; 30 |
|
Номинальная предельная кратность обмоток защиты |
20; 40 |
|
Номинальный коэффициент безопасности |
5 |
|
Трансформатор напряжения | |
|
Вид трансформатора |
индуктивный |
|
Номинальное первичное напряжение, кВ |
110/V3 |
|
Номинальное вторичное напряжение, В |
100/V3 |
|
Количество вторичных обмоток |
3 |
|
Классы точности трансформатора для измерительных обмоток |
0,2; 0,5 |
|
Классы точности трансформатора для обмоток защиты |
ЗР |
|
Номинальная выходная мощность, ВА |
15; 30 |
Знак утверждения типа
Знак утверждения типа наносят на трансформаторы с помощью наклейки и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Комплект поставки трансформатора:
■ трансформаторы комбинированные измерительные КА-145;
■ упаковка;
■ руководство по эксплуатации (опционально).
Нормативные документы
ГОСТ IEC 61869-1-2015 «Трансформаторы измерительные. Часть 1. Общие требования».
IEC 61869-4-2013 «Трансформаторы измерительные. Часть 4. Дополнительные требования к комбинированным трансформаторам ».
ГОСТ 8.216-2011 «Трансформаторы напряжения. Методика поверки».
ГОСТ 8.217-2003 «Трансформаторы тока. Методика поверки»
Документация компании «Arteche DYH Electric Со., Ltd» (Китайская Народная Республика).
Заключение
Трансформаторы комбинированные измерительные КА-145 соответствуют требованиям ГОСТ IEC 61869-1-2015, IEC 61869-4-2013, документации компании «Arteche DYH Electric Со., Ltd» (Китайская Народная Республика).
Межповерочный интервал - не более 48 месяцев при применении в сфере законодательной метрологии.
Испытания проведены отделом метрологии республиканского унитарного предприятия «Гродненский центр стандартизации, метрологии и сертификации»,
230003, Республика Беларусь, г. Гродно, пр-т Космонавтов, 56
факс +375 152 75 61 93, тел. +375 152 75 59 78
Аттестат аккредитации № BY/112 02.6.0.0004 от 24.10.2008 г.
