Трансформаторы напряжения измерительные UT-145
| Номер в ГРСИ РФ: | РБ 03 13 6097 16 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Категория: | Трансформаторы |
| Производитель / заявитель: | "Arteche DYH Electric Co., Ltd", Китай |
|
Описание типа РБ 03 13 6097 16 [2017-01-16]
rb-03-13-6097-16_2017-01-16.pdf
|
Скачать |
Трансформаторы напряжения измерительные UT-145 предназначены для пропорционального преобразования фазного напряжения до контролируемого уровня и передачи сигнала измерительной информации средствам измерений в электрических цепях переменного тока номинальной частоты 50 Гц.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 6097 16 |
| Наименование | Трансформаторы напряжения измерительные UT-145 |
| Год регистрации | 2016 |
| Номер сертификата | 10635 |
| Дата регистрации | 2016-09-29 |
| Срок действия | 2021-09-29 |
| Получатель сертификата | фирма "Arteche DYH Electric Co., Ltd", Китай (CH) |
Производитель / Заявитель
фирма "Arteche DYH Electric Co., Ltd"
Поверка
| Межповерочный интервал / Периодичность поверки | 48 мес. |
| Методика поверки | Поверка проводится по ГОСТ 8.216-2011. |
Поверители
Скачать
|
Описание типа РБ 03 13 6097 16 [2017-01-16]
rb-03-13-6097-16_2017-01-16.pdf
|
Скачать |
Описание типа
Назначение
Трансформаторы напряжения измерительные UT-145 предназначены для пропорционального преобразования фазного напряжения до контролируемого уровня и передачи сигнала измерительной информации средствам измерений в электрических цепях переменного тока номинальной частоты 50 Гц.
Трансформаторы напряжения измерительные UT-145 могут применятся в распределительных установках высокого напряжения, схемах измерения и учета электроэнергии.
Описание
Принцип действия индуктивного трансформатора напряжения основан на преобразовании напряжения, протекающего по первичной обмотке трансформатора напряжения, в напряжение, имеющее существенно меньшее пропорциональное значение, приемлемое для измерения стандартными измерительными приборами.
Трансформаторы напряжения измерительные UT-145 являются однофазными трансформаторами с бумажно-масляной изоляцией и фарфоровой оболочкой. Сердечник и обмотки располагаются внутри металлического корпуса в нижней части трансформатора.
В верхней части трансформатора установлен герметичный сильфон, на котором находится индикатор уровня масла. Такая конструкция позволяет эффективно контролировать и компенсировать термическое изменение объема масла.
Обмотки трансформаторов имеют антирезонансную конструкцию, что обеспечивает надежную работу устройства и предотвращает возникновение явления феррорезонанса.
Вывод первичной обмотки расположен в верхней части трансформатора и проходит через защитный кожух, герметичный сильфон и фарфоровую оболочку, заполненную трансформаторным маслом.
На основании трансформатора установлены коробки выводов вторичных обмоток. В нижней части трансформатора установлен дренажный клапан, необходимый для слива, заполнения и периодического контроля отобранных проб масла.
Основание трансформатора имеет элементы для крепления на месте эксплуатации.
Внешний вид трансформаторов приведен на рисунке 1.
Место нанесения знака поверки (клейма-наклейки) приведено в приложении А.

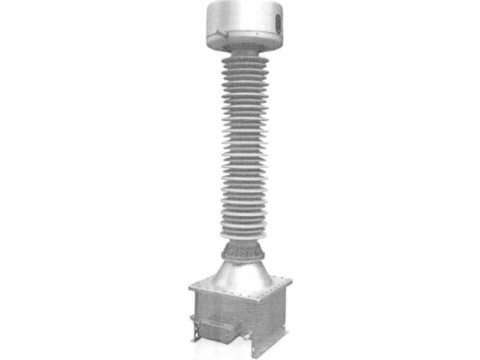

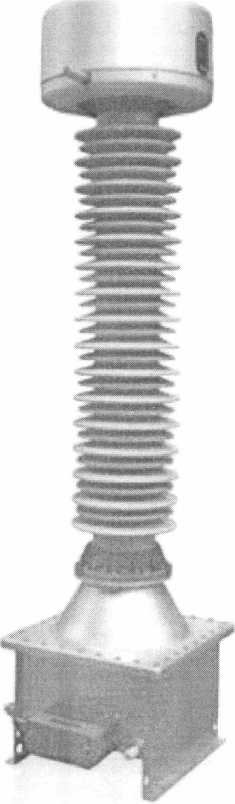

Рисунок 1. Внешний вид трансформатора напряжения измерительного UT-145.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики счетчиков указаны в таблице 1.
Таблица 1. Основные технические и метрологические характеристики трансформаторов напряже-
ния измерительных ЦТ-145.
|
Наименование параметра |
Значение параметра |
|
Тип трансформатора |
индуктивный |
|
Номинальное напряжение, кВ |
НО |
|
Максимальное рабочее напряжение, кВ |
126 |
|
Номинальная частота переменного тока, Гц |
50 |
|
Рабочие условия эксплуатации: ■ температура окружающего воздуха |
от минус 40 °C до 40 °C |
|
Срок службы, лет |
не менее 25 |
|
Габаритные размеры, мм |
2160x632x55^^7^4 |
|
Масса, кг |
310 \Й ® И 3 1 U I государственный реестр 11 1 средств измерении / ] |
V Республики ьеларуьь С Для документов^
|
Наименование параметра |
Значение параметра |
|
Тип трансформатора |
индуктивный |
|
Номинальное первичное напряжение, кВ |
110/V3 |
|
Номинальное вторичное напряжение, В |
100/ТЗ |
|
Количество вторичных обмоток |
3 |
|
Классы точности трансформатора для измерительных обмоток |
0,2; 0,5 |
|
Номинальная выходная мощность, ВА |
15; 50 |
Знак утверждения типа
Знак утверждения типа наносят на трансформаторы с помощью наклейки и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Комплект поставки трансформатора:
■ трансформаторы напряжения измерительные UT-145;
■ упаковка;
■ руководство по эксплуатации (опционально).
Нормативные документы
ГОСТ IEC 61869-1-2015 «Трансформаторы измерительные. Часть 1. Общие требования».
ГОСТ IEC 61869-3-2012 «Трансформаторы измерительные. Часть 3. Дополнительные требования к индуктивным трансформаторам напряжения».
ГОСТ 8.216-2011 «Трансформаторы напряжения. Методика поверки».
Документация компании «Arteche DYH Electric Со., Ltd» (Китайская Народная Республика).
Заключение
Трансформаторы напряжения измерительные UT -145 соответствуют требованиям ГОСТ IEC 61869-1-2015, ГОСТ IEC 61869-3-2012 и документации компании «Arteche DYH Electric Со., Ltd» (Китайская Народная Республика).
Межповерочный интервал - не более 48 месяцев при применении в сфере законодательной метрологии.
Испытания проведены отделом метрологии республиканского унитарного предприятия «Гродненский центр стандартизации, метрологии и сертификации»,
230003, Республика Беларусь, г. Гродно, пр-т Космонавтов, 56
факс +375 152 75 61 93, тел. +375 152 75 59 78
Аттестат аккредитации № BY/112 02.6.0.0004 от 24.10.2008 г. (действителен до 01.08.2020 г.)
