Трансформаторы тока измерительные LB-145
| Номер в ГРСИ РФ: | РБ 03 13 6080 16 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Категория: | Трансформаторы |
| Производитель / заявитель: | "Arteche DYH Electric Co., Ltd", Китай |
|
Описание типа РБ 03 13 6080 16 [2017-02-03]
rb-03-13-6080-16_2017-02-03.pdf
|
Скачать |
Трансформаторы тока из предназначены для преобразовг средствам измерений, приборам электрических цепях переменнс
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 6080 16 |
| Наименование | Трансформаторы тока измерительные LB-145 |
| Год регистрации | 2016 |
| Номер сертификата | 10580 |
| Дата регистрации | 2016-08-30 |
| Срок действия | 2021-08-30 |
| Получатель сертификата | фирма "Arteche DYH Electric Co.Ltd", Китай (CH) |
Производитель / Заявитель
фирма "Arteche DYH Electric Co.Ltd"
Адрес: 212 Provincial Rd Taiping Industrial Park, Pulandian City, Dalian City, Liaoning, 116200
Контакты: Tel.:+86-411-831 48 689 Fax: +86-411-831 48 689
Поверка
| Межповерочный интервал / Периодичность поверки | 48 мес. |
| Методика поверки | Поверка проводится по ГОСТ 8.217-2003. |
Поверители
Скачать
|
Описание типа РБ 03 13 6080 16 [2017-02-03]
rb-03-13-6080-16_2017-02-03.pdf
|
Скачать |
Описание типа
Назначение
Трансформаторы тока из предназначены для преобразовг средствам измерений, приборам электрических цепях переменнс
Область применения: в ра схемах измерения и учета элект
Описание
Принцип действия тран протекающего по первичной пропорциональные значения, измерительными приборами.
Трансформаторы LB-145 фарфоровой изоляцией, одност^ несколькими коэффициентами односегментной или двухсегм находятся в клеммной короб! изменения способа подключени
Трансформаторы LB-145 первичной обмоткой «U»-o( фарфоровой покрышки и трансформаторным маслом.
У нижней части первично вторичными обмотками. Эти трансформатора тока. Изоляция
юской документации фирмы «Arteche DYH
СТЬ ПРИМЕНЕНИЯ
(мерительные LB-145, (далее - трансформаторы), шия и передачи сигнала измерительной информации л защиты, автоматики, сигнализации и управления в >го тока номинальной частотой 50 Гц.
определительных установках высокого напряжения, роэнергии.
сформаторов основан на преобразовании тока, обмотке в токи, имеющие существенно меньшие
приемлемые для измерения стандартными
являются однофазными маслонаполненными с /пенчатыми с несколькими вторичными обмотками с трансформации. Первичная обмотка может быть знтной, и иметь два или четыре вывода, которые се. Отношение тока может быть изменено путем я сегментов.
представляют собой опорную конструкцию с эразной формы, которая расположена внутри металлического бака, герметично заполненных
й обмотки расположен комплект из с^^со сердечники укреплены в металли^с^о^корйуйе между первичной и вторичной обмоткамйСявляезф ---------—----\
Описание типа средства измерений емкостной масляно-бумажной. Фарфоровая покрышка определяет внешнюю изоляцию трансформатора тока и, охватывая первичную обмотку, предохраняет ее изоляцию от увлажнения.
Клеммы заземления экрана первичной и вторичной обмоток находятся в клеммной коробке . Внешние кабели вводятся в клеммную коробку из отверстия под коробкой.
Основание трансформатора имеет отверстия для крепления трансформаторов на месте эксплуатации.

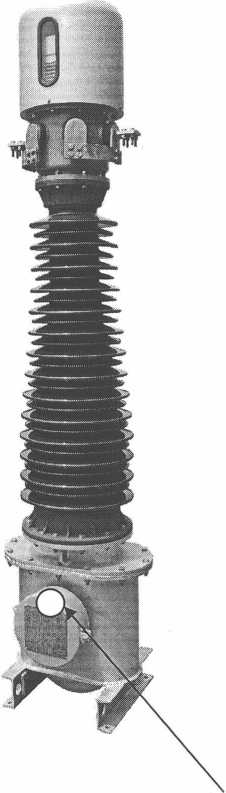

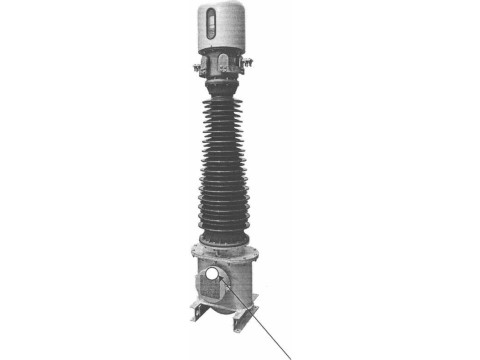

Внешний вид трансформаторов, место нанесения знака поверки в виде клейма-наклейки приведен на рисунке 1.
место нанесения знака поверки в виде клейма-наклейки
Рисунок 1 - внешний вид трансформаторов
|
Описание типа средства измерений ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ Основные технические и метрологические характеристики трансформаторов тока измерительных LB-145 приведены в таблице 1. Таблица 1 | ||||
|
Номинальное рабочее напряжение, кВ |
110 | |||
|
Номинальные значения первичного тока, А (при параллельном соединении сегментов обмотки) |
5; 10; 15; 20; 30; 40; 50; 75; 80; 100; 150; 200; 300; 400; 500; 600; 750; 800; 1000;1200;1500; 2000 | |||
|
Номинальное значение частоты, Гц |
50 | |||
|
Номинальные значения вторичного тока, А |
1 или 5 | |||
|
Класс точности для измерительных обмоток |
0,2; 0,2S; 0,5; 0,5S | |||
|
Номинальная вторичная нагрузка, В-А |
3; 5; 10; 15; 20; 25; 30; 50; 60; 75; 100 | |||
|
Количество вторичных обмоток |
от 1 до 7 | |||
|
Классы точности для обмоток защиты (защита, управление, автоматика, сигнализация) |
5Р; ЮР | |||
|
Номинальная предельная кратность обмоток для защиты |
30 | |||
|
Пределы допускаемой погрешности вторичных обмоток для измерений и учета | ||||
|
Класс точности |
Первичный ток в % от номинального значения |
Пределы допускаемой погрешности | ||
|
токовой,% |
угловой,' | |||
|
0,2 |
5 |
±0,75 |
±30 | |
|
20 |
±0,35 |
± 15 | ||
|
100-120 |
±0,20 |
± 10 | ||
|
0,2S |
1 |
±0,75 |
±30 | |
|
5 |
±0,35 |
± 15 | ||
|
20 |
±0,20 |
± 10 | ||
|
100 |
±0,20 |
± 10 | ||
|
120 |
±0,20 |
± 10 | ||
|
0,5 |
5 |
± 1,50 |
±90 | |
|
20 |
±0,75 |
±45 | ||
|
100 |
±0,50 |
±30 | ||
|
120 |
±0,50 |
±30 | ||
|
0,5S |
1 |
± 1,50 |
±90 | |
|
5 |
±0,75 |
±45 | ||
|
20 |
±0,50 |
±30 | ||
|
100 |
±0,50 | |||
|
120 |
±0,50 | |||
|
лист 3 из 5 | ||||
Пределы допускаемой погрешности вторичных обмоток для защиты
|
Класс точности |
Пределы допускаемой погрешности | |
|
токовой,% |
угловой,' | |
|
5Р |
± 1,0 |
±60 |
|
ЮР |
±3,0 |
- |
Рабочие условия эксплуатации трансформаторов:
Температура окружающего воздуха от минус 45 °C до плюс 40 °C;
Относительная влажность воздуха до 95 % при температуре плюс 23 °C;
Габаритные размеры, мм, не более 3070 х 0524
Масса, кг, не более 660
Средний срок службы трансформаторов , лет, не менее 20
Знак утверждения типа
Знак утверждения типа наносится на табличку, прикрепленную к трансформатору и эксплуатационную документацию.
Комплектность
Комплект поставки включает:
|
- трансформатор тока LB-145 |
- 1 шт; |
|
- комплект вспомогательных элементов |
- 1 комплект; |
|
- руководство по эксплуатации |
- 1 экз; |
ТЕХНИЧЕСКИЕ НОРМАТИВНО-ПРАВОВЫЕ АКТЫ
Документация фирмы «Arteche DYH Electric Со., Ltd.» (КНР);
ГОСТ ТЕС 60044-1-2012 «Трансформаторы измерительные. Часть 1. Трансформаторы тока»;
ГОСТ 8.217 - 2003 «Государственная система обеспечения единства измерений. Трансформаторы тока. Методика поверки».
Заключение
Трансформаторы тока измерительные LB-145 соответствуют требованиям технической документации фирмы-изготовителя «Arteche DYH Eleci^^^Ltd.» (КНР), ГОСТ IEC 60044-1-2012, ТР ТС 020/2011 «Э^Ж^агАная совместимость технических средств» ?) ||
лист 4 из 5\
Межповерочный интервал - не более 48 месяцев (для трансформаторов, предназначенных для применения либо применяемых в сфере законодательной метрологии).
РУП «Витебский центр стандартизации метрологии и сертификации»
Республика Беларусь
210015 г. Витебск, ул. Б. Хмельницкого, 20
тел. (0212) 42-68-04
Аттестат аккредитации № BY/ 112 02.6.0.0003 от 10.06.2008г.
