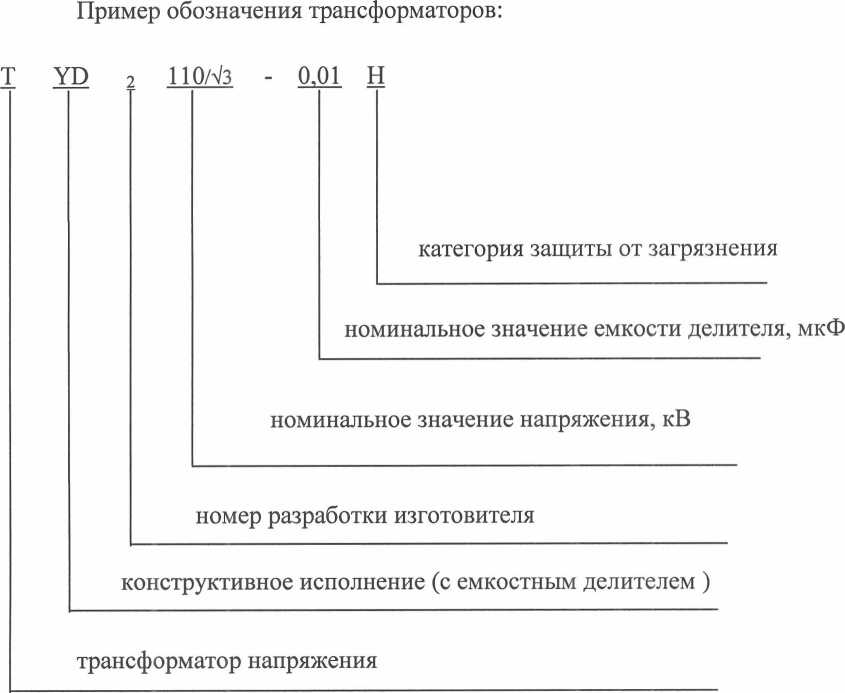

Трансформаторы напряжения емкостные измерительные TYD2 110/корень3-0,01H

Назначение

Трансформаторы напряжения емкостные измерительные TYD2110А/3-0,01Н, (далее - трансформаторы), предназначены для преобразования и передачи сигнала измерительной информации средствам измерений, приборам защиты, автоматики, сигнализации и управления в электрических цепях переменного тока номинальной частотой 50 Гц.

Область применения: в распределительных установках высокого напряжения, схемах измерения и учета электроэнергии.

Описание

Принцип действия трансформаторов основан на преобразовании измеряемых напряжений с помощью емкостного делителя и электромагнитного блока, в напряжения, имеющие существенно меньшие пропорциональные значения, приемлемые для измерения стандартными измерительными приборами.

Трансформатор состоит из емкостного делителя напряжения и электромагнитного блока. Емкостной делитель представляет собой секции, изготовленные из бумажно-пленочного диэлектрика, помещенные в фарфоровую или композитную покрышку, заполненную пропитывающей жидкостью.

Электромагнитное устройство представляет собой промежуточный элемент емкостного трансформатора напряжения, размещенного в герметичном металлическом баке. Бак электромагнитного устройства изготовлен из стали с антикоррозионным покрытием. Бак имеет смотровое окно и клапан, необходимый для слива, заполнения и отбора проб масла. Смотровое контролировать уровень масла в трансформаторе.

Описание типа средства измерений

Выводы вторичных обмоток расположены в специальной коробке на передней стенке бака, при этом выводы вторичной обмотки, предназначенные для коммерческого учета, имеют возможность пломбирования.

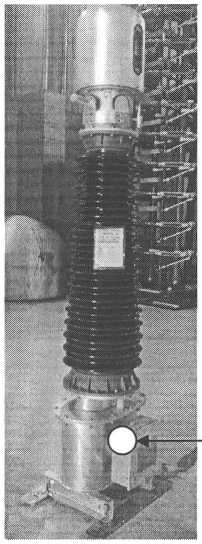

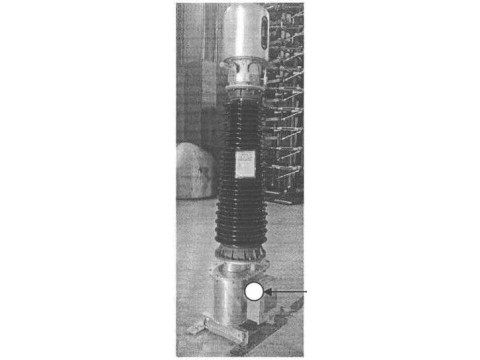

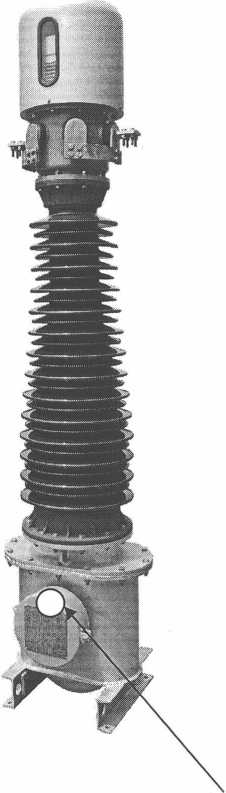

Внешний вид трансформаторов, место нанесения знака поверки в виде клейма-наклейки приведен на рисунке 1.

место нанесения знака поверки в виде клейма-наклейки

Рисунок 1 - внешний вид трансформаторов лист 2 из 4

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Основные технические и метрологические характеристики трансформаторов напряжения емкостных измерительных TYD2110Л/3-0,01Н приведены в таблице 1.

Пределы допускаемой погрешности трансформаторов напряжения

Рабочие условия эксплуатации трансформаторов:

Температура окружающего воздуха от минус 40 °C до плюс 55 °C;

Относительная влажность воздуха до 95 % при температуре плюс 23 °C;

Габаритные размеры, мм, не более 2150x790x685

Масса, кг, не более 595

Средний срок службы трансформаторов, лет, не менее 20

Знак утверждения типа

Знак утверждения типа наносится на табличку, прикрепленную

трансформатору и эксплуатационную документацию.

Комплектность

Комплект поставки включает:

- трансформатор напряженияTYD211ОЛ/З-0,01Н          - 1 шт;

- комплект вспомогательных элементов                - 1 комплект;

- руководство по эксплуатации                           - 1 экз;

ТЕХНИЧЕСКИЕ НОРМАТИВНО-ПРАВОВЫЕ АКТЫ

Документация фирмы «Guilin Rower Capacitor Со.,Ltd.» (КНР);

ГОСТ 1983-2001 «Трансформаторы напряжения. Общие технические условия»

ГОСТ 8.216-2011 «Государственная система обеспечения единства измерений. Трансформаторы напряжения. Методика поверки».

Заключение

Трансформаторы напряжения емкостные измерительные TYD2l 10/\3-0.01Н соответствуют требованиям ГОСТ 1983-2001, технической документации фирмы-изготовителя «Guilin Rower Capacitor Со.,Ltd.» (КНР).

Межповерочный интервал - не более 48 месяцев (для трансформаторов, предназначенных для применения либо применяемых в сфере законодательной метрологии).

РУП «Витебский центр стандартизации метрологии и сертификации»

Республика Беларусь

210015 г. Витебск, ул. Б. Хмельницкого, 20

тел. (0212) 42-68-04

Аттестат аккредитации № BY/ 112 02.6.0.0003 от 10.06.2008г.
