Трансформаторы тока измерительные LZK

Назначение

Трансформаторы тока измерительные LZK, (далее - трансформаторы), предназначены для преобразования и передачи сигнала измерительной информации средствам измерений, приборам защиты, автоматики, сигнализации и управления в электрических цепях переменного тока номинальной частотой 50 Гц.

Область применения: в распределительных установках переменного тока, схемах измерения и учета электроэнергии.

Описание

Принцип действия трансформаторов основан на преобразовании тока, протекающего по первичной обмотке в токи, имеющие существенно меньшие пропорциональные значения, приемлемые для измерения стандартными измерительными приборами.

Трансформаторы LZK   являются   однофазными однопредельными

трансформаторами выполненными в пластмассовом корпусе.

Трансформаторы состоят из магнитопровода и обмотки.

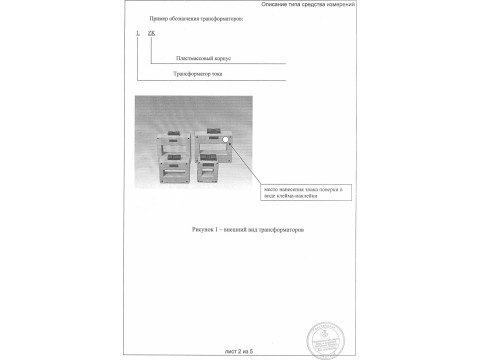

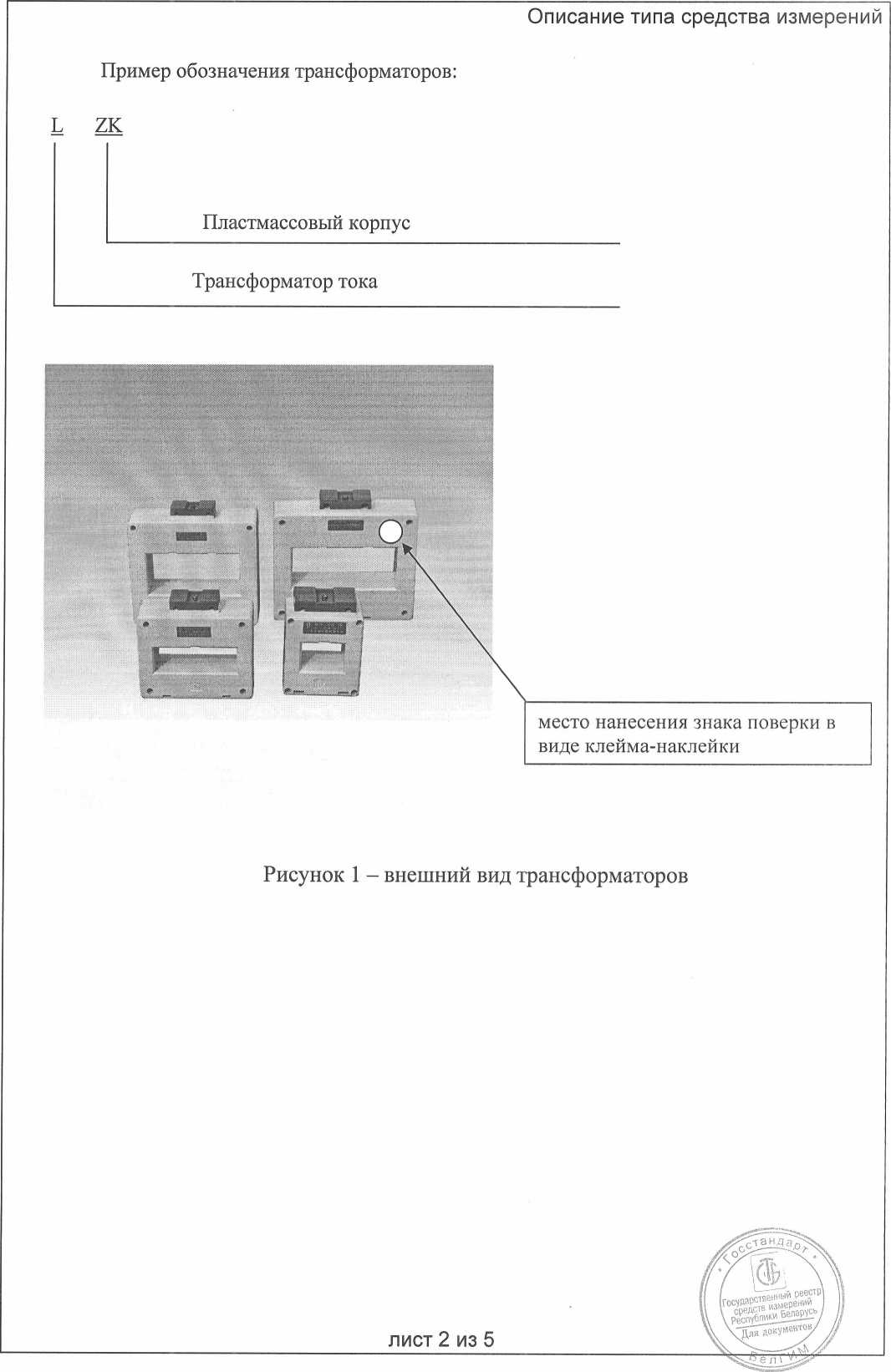

Первичная обмотка является одновитковой в виде шины. Выводы вторичной обмотки расположены в верхней части корпуса в виде прямоугольных площадок с болтовым креплением. Конструкцией трансформатора предусмотрена возможность пломбировки выводов от несканкционированного доступа. Внешний вид трансформаторов, место нанесения знака поверки в виде клейма-наклейки приведен на рисунке 1.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Основные технические и метрологические характеристики трансформаторов тока измерительных LZK приведены в таблице 1.

Таблица 1

Номинальное значение напряжения, кВ

0,66

0,72

Наибольшее значение рабочего напряжения, кВ

Номинальные значения первичного тока, А

Номинальное значение частоты, Гц_______

Номинальные значения вторичного тока, А 5; 10; 15; 20; 30; 40; 50; 60; 75; 80; 100; 150;

200; 300; 400; 500; 600; 750; 800; 1000; 1200;1250;1500;2000;3000; 4000; 5000 50

1 или 5

Класс точности для измерительных обмоток

0,5; 1,0

10; 20; 30; 40; 50

Номинальная вторичная нагрузка Згном с коэффициентом мощности cos <р =0,8, В-А

Количество вторичных обмоток

Пределы допускаемой погрешности вторичных обмоток для измерений и учета

Рабочие условия эксплуатации трансформаторов:

Температура окружающего воздуха от минус 5 °C до плюс 40 °C;

Относительная влажность воздуха до 95 % при температуре плюс 23 °C;

Габаритные размеры, мм, не более 308x63x226

Масса, кг, не более 10

Средний срок службы трансформаторов, лет, не менее 20

Знак утверждения типа

Знак утверждения типа наносится на табличку, прикрепленную к трансформатору и эксплуатационную документацию.

Комплектность

Комплект поставки включает:

- трансформатор тока LZK

- 1 шт;

- 1 комплект;

- 1 экз;

- комплект вспомогательных элементов

- руководство по эксплуатации

ТЕХНИЧЕСКИЕ НОРМАТИВНО-ПРАВОВЫЕ АКТЫ

Документация фирмы «Jiangsu Yongtai Electrical Со.,Ltd.» (КНР);

ГОСТ IEC 60044-1-2012 «Трансформаторы измерительные. Часть 1. Трансформаторы тока»;

ГОСТ 8.217 - 2003 «Государственная система обеспечения единства измерений. Трансформаторы тока. Методика поверки».

Заключение

Трансформаторы тока измерительные LZK соответствуют требованиям технической документации фирмы-изготовителя «Jiangsu Yongtai Electrical Со.,Ltd.» (КНР), требованиям ГОСТ IEC 60044-1-2012, ТР ТС 004/2011 «О безопасности низковольтного оборудования», ТР ТС 020/2011 «Электромагнитная совместимость технических средств».

Межповерочный интервал - не более 48 месяцев (для трансформаторов, предназначенных для применения либо применяемых в сфере законодательной метрологии).
