Трансформаторы тока ТФМ-35-II, ТФМ-35-II-1
| Номер в ГРСИ РФ: | РБ 03 13 5060 16 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Категория: | Трансформаторы |
| Производитель / заявитель: | ОАО "ПК ХК ЭЛЕКТРОЗАВОД", г. Москва |
Трансформаторы тока ГФМ-35-11. ТФМ-35-11-1 предназначены для эксплуатации в электрических сетях переменного тока частотой 50 Гц или 60 Гц с номинальным напряжением 35 кВ с целью питания электрических измерительных приборов, цепей релейной зашиты, автоматики. сит нализации и управления
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 5060 16 |
| Наименование | Трансформаторы тока ТФМ-35-II, ТФМ-35-II-1 |
| Год регистрации | 2016 |
| Номер сертификата | 10387 |
| Дата регистрации | 2016-04-26 |
| Срок действия | 2020-07-20 |
| Получатель сертификата | ОАО "ПК ХК ЭЛЕКТРОЗАВОД", г. Москва, Россия (RU) |
Производитель / Заявитель
ОАО "ПК ХК ЭЛЕКТРОЗАВОД"
Адрес: ул. Электрозаводская, 21, г. Москва, 107023
Контакты: (495)777-82-05, (495)963-11-19
Поверка
| Межповерочный интервал / Периодичность поверки | 48 мес. |
| Методика поверки | Поверка проводится по ГОСТ 8.217-2003. |
| Признание поверки | Первичная при выпуске из производства: Ростест-Москва (номер реестра - №094, шифр поверительного клейма - МА)(НТК №01-13). |
Поверители
Скачать
|
Описание типа РБ 03 13 5060 16 [2016-10-06]
rb-03-13-5060-16_2016-10-06.pdf
|
Скачать | ||
|
Описание типа РБ 03 13 5060 16 [2013-04-19]
rb-03-13-5060-16_2013-04-19.pdf
|
Скачать |
Описание типа
Назначение
Трансформаторы тока ГФМ-35-11. ТФМ-35-11-1 предназначены для эксплуатации в электрических сетях переменного тока частотой 50 Гц или 60 Гц с номинальным напряжением 35 кВ с целью питания электрических измерительных приборов, цепей релейной зашиты, автоматики. сит нализации и управления
Описание
Принцип действия трансформаторов тока ТФМ-35-11. ТФМ-35-11-1 основан на явлении электромагнитной индукции переменного тока.
Грансформаторы тока ТФМ-35-11. ТФМ-35-11-1 состоят из активной части, помещенной в расширителе или в изоляционной покрышке, основания. Трансформаторы могут оснащаться воздухоосушителем, либо компенсатором давления масла.
Активная часть трансформаторов тока ТФМ-35-11. ТФМ-35-11-1 представляет собой первичную обмотку, проходящую через магнитопроводы с вторичными обмотками.

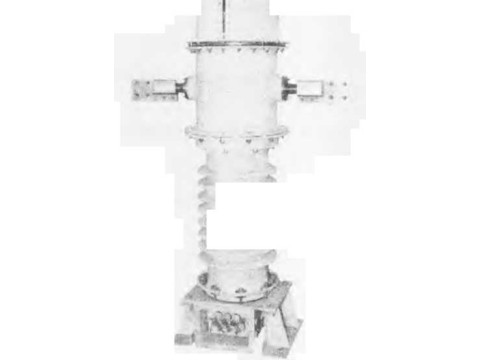

Рисунок 1 - Фотографии общего вида трансформаторов тока ТФМ-35-11. ГФМ-35-11-1
Технические характеристики
Основные метрологические и технические характеристики трансформаторов тока ТФМ-35-11. ТФМ-35-11-1 приведены в таблице I.
Лист № 2
Всего листов 3
Таблица 1 - Основные метрологические и технические характеристики трансформаторов гока ТФМ-35-IL ТФМ-35-П-1
|
Наименование параметра |
Значение | |
|
Номинальный первичный ток, А |
15, 30. 50. 75, 100, 150, 200, 300, 400, 500, 600; 750; 800; 1000; 1200; 1500; 2000; 3000 | |
|
Номинальный вторичный ток, А |
1 или 5 | |
|
Номинальное рабочее напряжение. кВ |
35 | |
|
Номинальный класс точности вторичных обмоток: -для измерения -для защиты |
0,2S; 0,2; 0.5S: 0,5 5Р; ЮР | |
|
Номинальная мощность вторичных обмоток для измерения и защиты. В-А: |
от 10 до 40 | |
|
Номинальная частота. Гц |
50 или 60* | |
|
Предельная кратность вторичной обмотки для зашиты, не менее |
20 | |
|
Номинальный коэффициент безопасности приборов обмоток для измерения, не более |
10 | |
|
Климатическое исполнение по ГОСТ 15150-69 |
У1,Т1,ХЛ1 | |
|
Средний срок службы, лег___ Длина, мм |
30 | |
|
от 440 до 540 | ||
|
Ширина, мм |
от 470 до 1350 | |
|
Высота, мм |
от 1145 до 1650 | |
|
Масса, кг. |
от 170 до 270 1 | |
Примечание * - для приборов, изготавливаемых на экспорт. |
Знак утверждения типа
наносится на табличку трансформатора методом гравирования и на паспорт типографским способом.
Комплектность
Комплект поставки трансформаторов тока ТФМ-35-П. ТФМ-35-П-1 указан в таблице 2.
Таблица 2 - Комплект поставки
■ _____Наименование____ Количество
'Трансформатор гока ТФМ-35-II, ТФМ-35-П-1
■Паспорт
{Руководство по эксплуатации
{Габаритный чертеж трансформатора
Поверка
трансформаторов тока ТФМ-35-И. ГФМ-35-П-1 осуществляется по ГОСТ 8.217-2003 I СП. Трансформаторы тока. Методика поверки».
Перечень основных средст в, применяемых при поверке, приведен в таблице 3.
Таблица 3 - Перечень основных средств, применяемых при поверке_____
Тип прибора ; Основные метрологические характеристики
Трансформатор ■ Номинальные значения первичного тока. А: от 1 до 3000.
тока эталонный {Номинальный вторичный юк. А: 5.
■ двухступенчатый 1 Класс точности'. 0.01.
ИТТ-ЗООО.5 (Гос-
реестр № 19457-00) {
Окончание таблицы 3__
Тип прибора Основные метрологические характеристики
|
Прибор сравнения кнт-оз (Госреестр №24719-03) |
Пределы измерения токовой погрешности 1!, %: ± 19.99. Пределы допускаемой абсолютной погрешности измерения токовой погрешности поверяемого трансформатора, %: ±(0.1 »0.05-А"'). Пределы измерения угловой погрешности поверяемого трансформатора, : ; 199.0. Пределы допускаемой абсолютной погрешности измерения угловой погрешности поверяемого трансформатора. ': ±(0,1 + 0.03-А 2>). |
|
Магазин нагрузок МР 3027 (Госреестр № 34915-07) |
Номинальные величины нагрузки. BA: от 1 до 50. Предел допускаемой основной относительной погрешности, %:± 4. Номинальные токи, А: 1 и 5. |
Примечания:
Г) Прибор измеряет относительную разность вторичных токов эталонного и поверяемого трансформаторов, принимаемую за погрешность последнего согласно ГОСТ 18685-73;
2) А - значение измеряемой погрешности тока или угловой погрешности поверяемого
трансформатора.
Сведения о методах измерений
Методы измерений с помощью трансформаторов тока ТФМ-35-П, ТФМ-35-П-1 указаны в руководстве по эксплуатации.
Нормативные документы
1. ГОСТ 7746-2001 «ГСП. Трансформаторы тока. Общие технические условия».
2. ГОСТ 8.217-2003 «ГСП. Трансформаторы тока. Методика поверки».
3. ТУ 16-97 И АЯК.671214.030 ТУ «Трансформатор гока типа ТФМ-35-П. Технические условия».
