Трансформаторы тока измерительные ТОП-Н-0,66 и ТШП-Н-0,66

Назначение

Трансформаторы тока измерительные ТОП-Н-0,66 и ТШП-Н-0,66 (далее -трансформаторы) предназначены для передачи сигнала измерительной информации измерительным приборам в электрических цепях переменного тока частотой 50 Гц и номинальным напряжением 0,66 кВ.

Применяются в энергетике в схемах измерения и учета электрической энергии.

Описание

Принцип действия трансформатора основан на преобразовании токов первичной обмотки в токи вторичной обмотки. Все трансформаторы (за исключением исполнений на первичные токи 1 А и 5 А) являются понижающими.

Трансформаторы состоят из обмоток и тороидального магнитопровода. Магнитопровод изготовлен из следующих материалов:

- нанокристаллический сплав (ТОП-Н-0,66-1 и ТШП-Н-0,66-1);

- электротехническая сталь (ТОП-Н-0,66-2 и ТШП-Н-0,66-2);

- комбинированный (ТШП-Н-0,66-3).

Корпус трансформаторов тока выполнен из трудногорючей пластмассы. Трансформаторы тока измерительные ТОП-Н-0,66 (ТОП-Н-0,66-1, ТОП-Н-0,66-2) по конструкции являются опорными и выпускаются на первичные токи 1 А; 5 А; 10 А; 15 А; 20 А; 25 А; 30 А; 40 А; 50 А; 60 А; 75 А; 80 А; 100 А; 150 А; 200 А; 250 А; 300 А и 400 А. Трансформаторы тока измерительные ТОП-Н-0,66 (ТОП-Н-0,66-1, ТОП-Н-0,66-2) имеют две обмотки (первичную в виде шины и многовитковую вторичную) и пломбируемый контакт для подключения обмотки напряжения счетчика электрической энергии.

Трансформаторы тока измерительные ТШП-Н-0,66   (ТШП-Н-0,66-1,

ТШП-Н-0,66-2, ТШП-Н-0,66-3) по конструкции являются шинными и выпускаются на первичные токи 20 А; 25 А; 30 А; 40 А; 50 А; 60 А; 75 А; 80 А; 100 А; 150 А;, 2.00 А; 250 А; 300 А; 400 А; 500 А; 600 А; 750 А; 800 А; 1000 А; 1200Аи1^б0А.

Трансформаторы тока измерительные ТШП-Н-0,66   (ТШП-Н-0,66-1,

ТШП-Н-0,66-2, ТШП-Н-0,66-3) имеют одну вторичную обмотку. Роль первичной обмотки выполняет шина распределительного устройства, в которое встраивается трансформатор, или же шина, поставляемая с трансформатором по согласованию, с заказчиком.

У трансформаторов имеются двойные контакты вторичной обмотки.

Нижнее основание трансформаторов имеет подвижную подпружиненную защелку, благодаря чему есть возможность их установки на DIN-рейку.

Пломбируемая прозрачная крышка защищает контакты вторичной обмотки, контакт подключения обмотки напряжения от несанкционированного доступа и хищения электроэнергии. Обозначение мест для нанесения знака поверки и пломбы Энергонадзора от несанкционированного доступа указаны в приложении А.

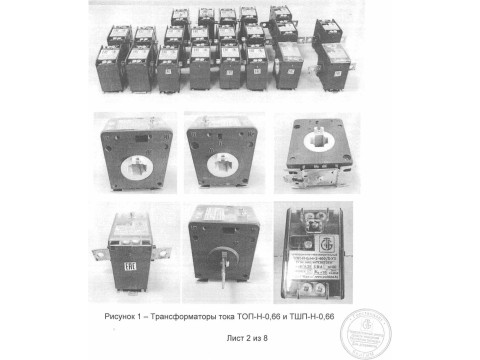

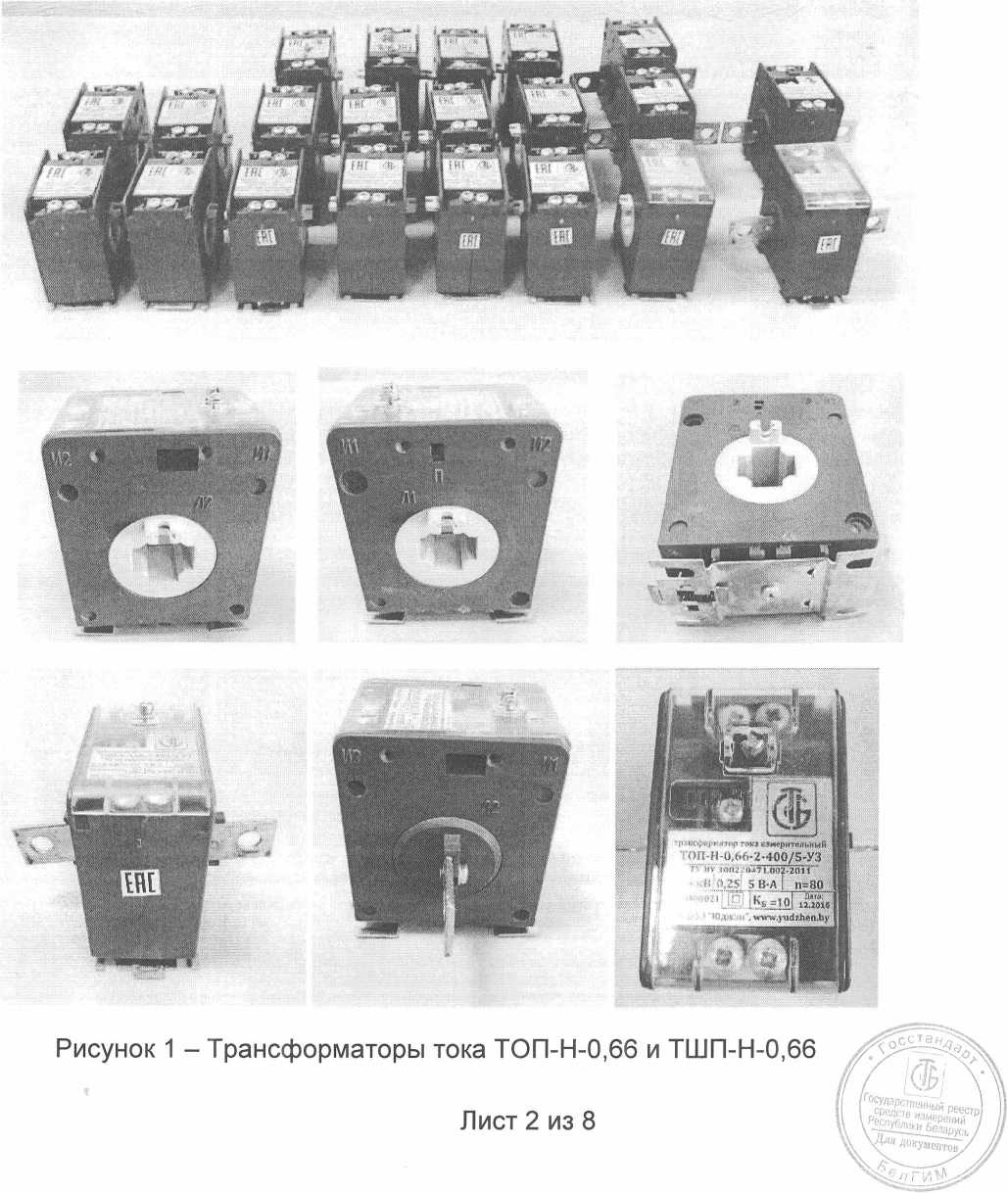

Внешний вид трансформаторов приведён на рисунке 1.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Класс точности по ГОСТ 7746-2001, ГОСТ IEC 60044-1-2012:

для трансформаторов тока измерительных ТОП-Н-0,66 (ТОП-Н-0,66-1, ТОП-Н-0,66-2 с номинальной вторичной нагрузкой 5 ВА)

для трансформаторов тока измерительных ТШП-Н-0,66: а)ТШП-Н-0,66-1 номинальная вторичная нагрузка 1 В А:

- номинальный первичный ток 20 А

- номинальный первичный ток 25 А

- номинальный первичный ток 30 А

- номинальный первичный ток 40 А

- номинальный первичный ток 50 А, 60 А, 75 А, 80 А

- номинальный первичный ток 100 А, 150 А, 200 А,

250 А, 300 А, 400 А, 500 А, 600 А, 750 А, 800 А, 1000 А, 1200 А, 1500 А

б)ТШП-Н-0,66-1 номинальная вторичная нагрузка 2,5 В А

- номинальный первичный ток 50 А

- номинальный первичный ток 60 А

- номинальный первичный ток 75 А, 80 А

- номинальный первичный ток 100 А

- номинальный первичный ток 150 А, 200 А, 250 А, 300 А, 400 А, 500 А, 600 А, 750 А, 800 А, 1000 А, 1200 А, 1500 А в) ТШП-Н-0,66-1 номинальная вторичная нагрузка 5 В А

- номинальный первичный ток 100 А

- номинальный первичный ток 150 А, 200 А, 250 А, 300 А, 400 А, 500 А, 600 А, 750 А, 800 А, 1000 А, 1200 А, 1500 А

г) ТШП-Н-0,66-2 номинальная вторичная нагрузка 1 В А:

- номинальный первичный ток 20 А

- номинальный первичный ток 25 А, 30 А, 40 А

- номинальный первичный ток 50 А, 60 А

- номинальный первичный ток 75 А, 80 А, 100 А

- номинальный первичный ток 150 А, 200 А, 250 А, 300 А

- номинальный первичный ток 400 А, 500 А, 600 А, 750 А, 800 А, 1000 А, 1200 А, 1500 А

д) ТШП-Н-0,66-2 номинальная вторичная нагрузка 2,5 В А - номинальный первичный ток 20 А

- номинальный первичный ток 25 А, 30 А, 40 А, 50 А

- номинальный первичный ток 60 А, 75 А, 80 А

- номинальный первичный ток 100 А, 150 А

- номинальный первичный ток 200 А, 250 А, 300 А

- номинальный первичный ток 400 А, 500 А, 600 А, 750 А, 800 А, 1000 А, 1200 А, 1500 А

е) ТШП-Н-0,66-2 номинальная вторичная нагрузка 5 В А

- номинальный первичный ток 40 А, 50 А, 60 А, 75 А

- номинальный первичный ток 80 А, 100 А

- номинальный первичный ток 150 А

- номинальный первичный ток 200 А, 250 А, 300 А

- номинальный первичный ток 400 А, 500 А, 600 А, 750 А, 800 А, 1000 А, 1200 А, 1500 А

0,2; 0,2S; 0,5; 0,5S; 1; 3; 5

5

3; 5

1; 3; 5

0,5; 1; 3; 5

0,5; 0,5S; 1; 3; 5

0,2; 0,2S; 0,5; 0,5S; 1; 3; 5

3; 5

0,5; 1; 3; 5

0,5; 0,5S; 1; 3; 5

0,2; 0,5; 0,5S; 1; 3; 5

0,2; 0,2S; 0,5; 0,5S; 1; 3; 5

0,5; 0,5S; 1; 3; 5

0,2; 0,2S; 0,5; 0,5S; 1; 3; 5

5

3; 5

1; 3; 5

0,5; 1; 3; 5

0,2; 0,5; 0,5S; 1; 3; 5

0,2; 0,2S; 0,5; 0,5S; 1; 3; 5

5

3; 5

1; 3; 5

0,5; 1; 3; 5

0,2; 0,5; 0,5S; 1; 3; 5

0,2; 0,2S; 0,5; 0,5S; 1; 3; 5

3; 5

1; 3; 5

0,5; 1; 3; 5

0,2; 0,5; 0,5S; 1; 3; 5

0,2; 0,2S;,0;5; 0,5S; 1; 3; 5

ж) ТШП-Н-0,66-3 номинальная вторичная нагрузка 1 ВА:

- номинальный первичный ток 20 А

- номинальный первичный ток 25 А, 30 А

- номинальный первичный ток 40 А, 50 А

- номинальный первичный ток 60 А, 75 А, 80 А

- номинальный первичный ток 100 А

- номинальный первичный ток 150 А, 200 А, 250 А, 300 А, 400 А, 500 А, 600 А, 750 А, 800 А, 1000 А, 1200 А, 1500 А з) ТШП-Н-0,66-3 номинальная вторичная нагрузка 2,5 ВА

- номинальный первичный ток 25 А

- номинальный первичный ток 30 А, 40 А, 50 А

- номинальный первичный ток 60 А

- номинальный первичный ток 75 А, 80 А, 100 А, 150 А

- номинальный первичный ток 200 А

- номинальный первичный ток 250 А, 300 А, 400 А, 500 А, 600 А, 750 А, 800 А, 1000 А, 1200 А, 1500 А

и) ТШП-Н-0,66-3 номинальная вторичная нагрузка 5 В А

- номинальный первичный ток 50 А

- номинальный первичный ток 60 А, 75 А

- номинальный первичный ток 80 А, 100 А

- номинальный первичный ток 150 А

- номинальный первичный ток 200 А, 250 А, 300 А, 400 А, 500 А, 600 А, 750 А, 800 А, 1000 А, 1200 А, 1500 А Номинальный первичный ток, А:

для трансформаторов тока измерительных ТОП-Н-0,66 (ТОП-Н-0,66-1, ТОП-Н-0,66-2 с номинальной вторичной нагрузкой 5 В А) для трансформаторов тока измерительных ТШП-Н-0,66: - ТШП-Н-0,66-1 номинальная вторичная нагрузка 1 В А

- ТШП-Н-0,66-1 номинальная вторичная нагрузка 2,5 В А

- ТШП-Н-0,66-1 номинальная вторичная нагрузка 5 В А

5 3; 5 0,5;1;3;5 0,5; 0,5S; 1; 3; 5 0,2; 0,5; 0,5S; 1; 3; 5

0,2; 0,2S; 0,5; 0,5S; 1; 3; 5

5

3; 5

1; 3; 5

0,5S; 0,5; 1; 3; 5 0,2; 0,5; 0,5S; 1; 3; 5

0,2; 0,2S; 0,5; 0,5S; 1; 3; 5

5

3; 5

1; 3; 5

0,5; 0,5S; 1; 3; 5

0,2; 0,2S; 0,5; 0,5S; 1; 3; 5

1 A, 5 A, 10 A, 15 A,

20 A, 25 A, 30 A, 40 A, 50 A, 60 A, 75 A, 80 A,

100 A, 150 A, 200 A, 250 A, 300 A, 400 A

20 A, 25 A, 30 A, 40 A, 50 A, 60 A, 75 A, 80 A, 100 A, 150 A, 200 A, 250 A, 300 A, 400 A, 500 A, 600 A, 750 A,

800 A, 1000 A, 1200 A, 1500 A

50 A, 60 A, 75 A, 80 A, 100 A, 150 A, 200 A, 250 A, 300 A, 400 A 500 A, 600 A, 750 A,

800 A, 1000 A, 1200 A, 1500 A

100 A, 150 A, 200 A, 250 A, 300 A, 400 A, 500 A, 600 A, 750 A,

800 A, 1000 A, 1200 A,

- ТШП-Н-0,66-2 номинальная вторичная нагрузка 1 ВА

- ТШП-Н-0,66-2 номинальная вторичная нагрузка 2,5 ВА

- ТШП-Н-0,66-2 номинальная вторичная нагрузка 5 В А

- ТШП-Н-0,66-3 номинальная вторичная нагрузка 1 В А

- ТШП-Н-0,66-3 номинальная вторичная нагрузка 2,5 В А

- ТШП-Н-0,66-3 номинальная вторичная нагрузка 5 В А

20 А, 25 А, 30 А, 40 А, 50 А, 60 А, 75 А, 80 А, 100 А, 150 А, 200 А, 250 А, 300 А, 400 А, . 500 А, 600 А, 750 А, 800 А, 1000 А, 1200 А, 1500 А

20 А, 25 А, 30 А, 40 А, 50 А, 60 А, 75 А, 80 А, 100 А, 150 А, 200 А, 250 А, 300 А, 400 А, 500 А, 600 А, 750 А, 800 А, 1000 А, 1200 А, 1500 А

40 А, 50 А, 60 А, 75 А, 80 А, 100 А, 150 А, 200 А, 250 А, 300 А, 400 А, 500 А, 600 А, 750 А, 800 А, 1000 А, 1200 А, 1500 А

20 А, 25 А, 30 А, 40 А, 50 А, 60 А, 75 А, 80 А, 100 А, 150 А, 200 А, 250 А, 300 А, 400 А, 500 А, 600 А, 750 А, 800 А, 1000 А, 1200 А, 1500 А

25 А, 30 А, 40 А, 50 А, 60 А, 75 А, 80 А, 100 А, 150 А, 200 А, 250 А, 300 А, 400 А, 500 А, 600 А, 750 А, 800 А, 1000 А, 1200 А, 1500 А 50 А, 60 А, 75 А, 80 А, 100 А, 150 А, 200 А, 250 А, 300 А, 400 А, 500 А, 600 А, 750 А,

800 А, 1000 А, 1200 А, 1500 А

Номинальный вторичный ток, А

Номинальная частота, Гц

Номинальное напряжение, кВ

Номинальная вторичная нагрузка, В А

- с коэффициентом мощности cos <р2=1.0                          1; 2,5

- с коэффициентом мощности cos <р2=0,8

Пределы допускаемых погрешностей вторичных обмоток для измерений и учета указаны в таблице 1.                                              z           ‘

Таблица 1

Габаритные размеры, мм, не более

85x82x107,2

УЗ

2,5-105

25

Вид климатического исполнения по ГОСТ 15150-69

Средняя наработка до отказа, ч, не менее

Средний срок службы, лет, не менее

Знак утверждения типа

Знак утверждения типа наносится термопечатным способом на этикетку, прикрепленную к трансформатору, а также типографским способом на титульный лист руководства по эксплуатации и паспорт трансформатора.

Комплектность

В комплект поставки входят:

- трансформатор тока;

- паспорт;

- руководство по эксплуатации - по одному экземпляру на партию трансформаторов в количестве 15 шт. или менее, отправляемых в один адрес;

- алюминиевая или медная шина для трансформаторов ТШП-Н-0,66 с номинальным первичным током от 20 до 1500 А (по согласованию с потребителем);

- упаковка изготовителя.

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

ТР ТС 004/2011

ГОСТ 7746-2001

ГОСТ IEC 60044-1-2012

ТУ РБ 05544590.020-97

ГОСТ 8.217-2003

«О безопасности низковольтного оборудования»;

«Трансформаторы тока. Общие технические условия»;

«Трансформаторы измерительные. Часть 1.

Трансформаторы тока»;

«Трансформаторы тока Т-0,66 УЗ»;

«Государственная система обеспечения единства измерений. Трансформаторы тока. Методика поверки».

Заключение

Трансформаторы

тока

измерительные ТОП-Н-0,66

соответствуют требованиям ТУ BY 14423394.002-2011,

и ТШП-Н-0,66

ГОСТ 7746-2001,

ГОСТ IEC 60044-1-2012,

ТР

ТС

004/2011 (сертификат соответствия

№ ТС BY/112 02.01. 003 05300 серия BY № 0032369, срок действия до 11.08.2019).

Межповерочный интервал - не более 48 месяцев.

Научно-исследовательский центр испытаний средств измерений и техники БелГИМ

Адрес: г. Минск, Старовиленский тракт, 93, тел. 334-98-13.

Аттестат аккредитации № BY/112 02.1.0.0025.
