Установки измерительные переносные для поверки трансформаторов напряжения VOTANO 100
| Номер в ГРСИ РФ: | РБ 03 13 5970 16 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Категория: | Трансформаторы |
| Производитель / заявитель: | "Omicron electronics GmbH", Австрия |
|
Описание типа РБ 03 13 5970 16 [2016-06-21]
rb-03-13-5970-16_2016-06-21.pdf
|
Скачать |
Установки измерительные переносные для поверки трансформаторов напряжения VOTANO 100 (далее - установки) предназначены для определения метрологических характеристик трансформатора напряжения, выполнения диагностики, испытаний и определения амплитуды, фазы индуктивных трансформаторов напряжения и трансформаторов напряжения с емкостной связью как в лабораториях, так и на местах эксплуатации.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 5970 16 |
| Наименование | Установки измерительные переносные для поверки трансформаторов напряжения VOTANO 100 |
| Год регистрации | 2016 |
| Номер сертификата | 10335 |
| Дата регистрации | 2016-03-31 |
| Срок действия | 2021-03-31 |
| Получатель сертификата | фирма "Omicron electronics GmbH", Австрия (AT) |
Производитель / Заявитель
фирма "Omicron electronics GmbH"
Адрес: Oberes Ried 1, 6833 Klaus, Austria
Контакты: +43-5523-507-352 / +43-5523-507-999
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Метрологическое обеспечение | Установки метрологически не обеспечены в Республике Беларусь. |
| Методика поверки | Поверка проводится по МРБ МП.2595-2016. |
| Признание поверки | Временно, до создания эталонной базы в Республике Беларусь, проводить первичную и периодическую поверку установок представителями государственной метрологической службы Республики Беларусь на базе и оборудовании фирмы "Omicron electronics GmbH", Австрия. |
Поверители
Скачать
|
Описание типа РБ 03 13 5970 16 [2016-06-21]
rb-03-13-5970-16_2016-06-21.pdf
|
Скачать |
Описание типа
Назначение
Установки измерительные переносные для поверки трансформаторов напряжения VOTANO 100 (далее - установки) предназначены для определения метрологических характеристик трансформатора напряжения, выполнения диагностики, испытаний и определения амплитуды, фазы индуктивных трансформаторов напряжения и трансформаторов напряжения с емкостной связью как в лабораториях, так и на местах эксплуатации.
Область применения - лаборатории и энергетические службы при испытаниях и поверке трансформаторов напряжения.
Описание
Установка представляет комбинацию из двух устройств - измерительного комплекта VOTAN0100 и усилителя напряжения VBO2. Концепция испытания основана на математической модели стандартного индуктивного трансформатора напряжения и использует в испытаниях сигналы, которые по амплитуде ниже номинального напряжения, а по частоте выше и ниже номинальной частоты. На лицевой панели VOTAN0100 расположены: выход генератора «Output», измерительные входы «Input 1» и «Input 2», клавиши управления и жидкокристаллический дисплей. На боковой панели прибора находятся: интерфейс «D-Sub 9» для питания и передачи информации усилителю напряжения VBO2, интерфейс «USB» для управления испытательной системой с ПК, разъем для подключения питания, слот для карт памяти типа Compact Flesh, клемма заземления. На лицевой панели VBO2 расположены: высоковольтный выход «HV PRIMARY OUT», низковольтный выход «LV SECONDARY IN», низковольтные разъемы «LV TEST», разъемы «HV RATIO TEST» и «LV TEST» для шести - полюсного кабеля «VOTANO 100 - VBO2», разъем «MAIN UNIT» для подключения к из^^^'р^пь'Н^у комплекту VOTANO 100, разъем «EMERGENCY STOP» для подкл^ч^ния^кноРки аварийной остановки. I \
Установка и обработка выходных параметров осуществляется как на установке VOTANO 100 так и за счет программного обеспечения. Наименование программного обеспечения - VOTANO 100, номер версии программного обеспечения - v 1.11.
Внешний вид установки приведен на рисунке 1.
Место нанесения знака поверки в виде клейма-накпейки указано в приложении А.

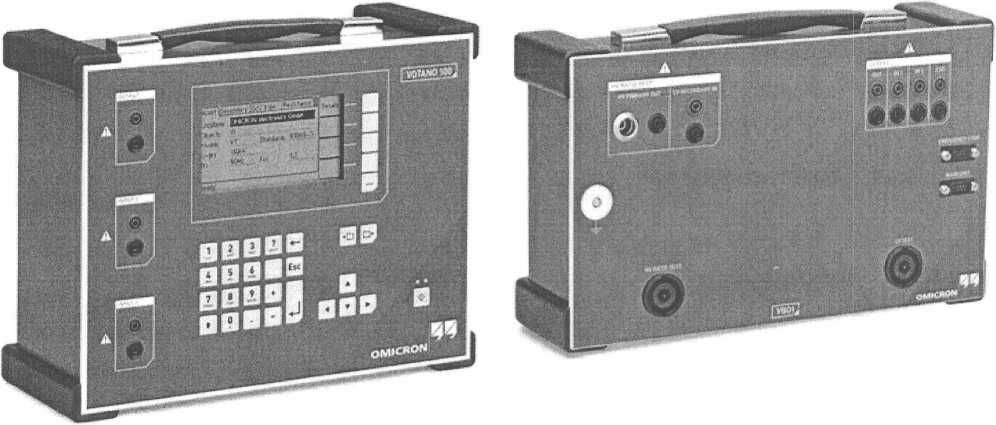

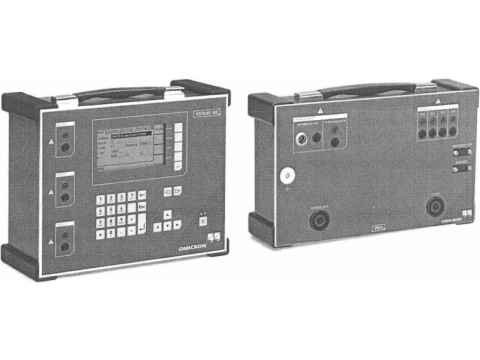

Рисунок 1 - Внешний вид установки
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики представлены в таблице 1.
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Питание VOTANO 100: | |
|
-диапазон напряжения питания переменного тока, В |
от 100 до 240 |
|
-частота питания, Гц |
50/60 |
|
- потребляемый ток, А, не более |
6 |
|
Питание VBO2: | |
|
-диапазон напряжения питания переменного тока, В |
от 100 до 240 |
|
- частота питания, Гц |
50/60 |
|
- потребляемый ток, А, не более |
0,2 |
|
Вход измерительный 1 | |
|
Диапазоны измерений напряжения переменного тока, В |
0-0,3/3/30/300 |
|
Вход измерительный 2 | |
|
Диапазоны измерений напряжения переменного тока, В |
0-0,03/0,3/3/30 |
|
Погрешность при измерении напряжения переменного тока по измерительным входам 1 и 2 |
0,1 % от диапазона |
средств измерений Республики Беларусь
Для документов,
Продолжение таблицы 1
|
1 |
2 | ||
|
Выходы VBO2 (секция LOW VOLTAGE TEST): | |||
|
- выходное значение напряжения переменного тока, В, не более |
40 | ||
|
- выходное значение силы переменного тока, А, не более |
5 | ||
|
- выходное значение напряжения постоянного тока, В, не более |
120 | ||
|
- выходное значение силы постоянного тока, А, не более |
5 | ||
|
- выходная мощность, В А, не более |
400 | ||
|
Выходы VBO2 (секция HIGH VOLTAGE TEST): | |||
|
- выходное значение напряжения переменного тока, кВ, не более |
4 | ||
|
- выходное значение силы переменного тока, мА, не более |
40 | ||
|
- выходная мощность, В А, не более |
160 | ||
|
Коэффициент трансформации напряжения |
Диапазоны напряжения, кВ |
Пределы допускаемой основной погрешности при измерении коэффициента трансформации, % |
Пределы допускаемой абсолютной погрешности при измерении фазового угла, мин |
|
для индуктивных трансформаторов напряжения | |||
|
от 1 до 350 |
от 6 до 35 |
0,05 |
1 |
|
от 350 до 2450 |
от 35 до 245 |
0,07 |
2 |
|
для ёмкостных трансформаторов напряжения | |||
|
От 300 до 800 |
От 30 до 800 |
0,07 |
2 |
|
Климатические условия: | |||
|
- диапазон нормальных температур, °C; |
от плюс 18 до плюс 28 | ||
|
- диапазон рабочих температур, °C |
от минус 10 до плюс 50 | ||
|
-диапазон температур хранения и транспортирования, °C |
от минус 25 до плюс 70 | ||
|
- диапазон относительной влажности, % |
от 5 до 95 (без конденсации) | ||
|
Технические характеристики: | |||
|
- масса VOTANO 100, кг, не более |
8 | ||
|
- масса VBO2, кг, не более |
7,5 | ||
|
- габаритные размеры VOTANO, кг, не более |
360x285x145 | ||
|
- габаритные размеры VBO2, кг, не более |
358x230x114 | ||
|
- степень защиты оболочки по ГОСТ 14254 |
IP20 | ||
|
Примечание: Дополнительная погрешность в диапазоне рабочих температур составляет удвоенное значение основной погрешности на каждые 10 °C. | |||
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации.
Комплектность
Комплект поставки установки указан в таблице 2.
Таблица 2
|
Наименование |
Количество |
|
Установка VOTANO 100 |
1 |
|
Усилитель напряжения VBO2 |
1 |
|
Соединительный 6-полюсный кабель VOTANO - VBO2 (6 м) |
1 |
|
Safety box SAB1 с кабелем 6 м |
1 |
|
Кабель заземления (6 м, 6 мм2) |
2 |
|
Стандартный измерительный кабель, черный, 3 м |
1 |
|
Комплект из 2-х экранированный высоковольтных кабелей для VBO2, 6 м или 15 м (определяется при заказе) |
1 |
|
Многополюсный кабель подключения VBO2 к TH |
2 |
|
Соединительный кабель 0,5 м с разъемом типа «банан» |
3 |
|
Комплект из 4-х зажимов Кельвин (2 красных, 2 черных) |
2 |
|
Комплект из 2-х зажимов типа «крокодил» с разъемом типа «банан» |
4 |
|
Комплект их 2-х зажимов Кельвин с разъемом типа «банан» |
1 |
|
USB 3.0 Compact Flash card reader |
1 |
|
Compact Flash card (512 Mb) |
1 |
|
Кабель питания |
2 |
|
Сертификат прохождения заводской калибровки |
1 |
|
VOTANO 100 PC Toolset на CD |
1 |
|
Транспортный кейс |
1 |
|
Руководство по эксплуатации |
1 |
|
Методика поверки |
1 |
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы "Omicron electronics GmbH1' (Австрия).
МРБ МП. 2595-2016 "Установки измерительные переносные для поверки трансформаторов напряжения VOTANO 100. Методика поверки".
Заключение
Установки измерительные переносные для поверки трансформаторов напряжения VOTANO 100 соответствуют требованиям технической документации фирмы-изготовителя "Omicron electronics GmbH" (Австрия), TP ТС 004/2011 "О безопасности низковольтного оборудования", ТР ТС 020/2011 "Электромагнитная совместимость технических средств" (декларация № RU Д-АТ.ОС01.В.02557 о соответствии техническим регламентам, срок действия по 16.03.2020 включительно).
Межповерочный интервал - не более 12 месяцев (для установок, предназначенных для применения в сфере законодательной метрологии).
Научно-исследовательский испытательный центр БелГИМ, 220053, г. Минск, Старовиленский тракт, 93, тел. +375 017 334 98 13,
Аттестат аккредитации № BY/112 02.1.0.0025
