Трансформаторы тока серии ТПОЛ-СВЭЛ
| Номер в ГРСИ РФ: | РБ 03 13 4987 16 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Категория: | Трансформаторы |
| Производитель / заявитель: | ООО "СВЭЛ-Силовые трансформаторы", г. Екатеринбург |
Трансформаторы тока серии ТПОЛ-СВЭЛ (далее - трансформаторы) предназначены для передачи сигнала измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления, а также для гальванического разделения цепей вторичных соединений от высокого напряжения в электрических установках переменного тока с номинальной частотой 50 или 60 Гц классов напряжения до 35 кВ.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 4987 16 |
| Наименование | Трансформаторы тока серии ТПОЛ-СВЭЛ |
| Год регистрации | 2016 |
| Номер сертификата | 10228 |
| Дата регистрации | 2016-01-28 |
| Срок действия | 2020-07-17 |
| Получатель сертификата | ООО "СВЭЛ-Измерительные трансформаторы", г. Екатеринбург, Россия (RU) |
Производитель / Заявитель
ООО "СВЭЛ-Измерительные трансформаторы"
Адрес: пл. Первой пятилетки, цех 63, п/о 12, а/я 242, г. Екатеринбург, 620012
Контакты: +7(343) 253-50-21 / +7(343) 253-50-12 / http://www.svel.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 48 мес. |
| Методика поверки | Поверка проводится по ГОСТ 8.217-2003. |
| Признание поверки | Первичная при выпуске из производства: ООО "Инвестиционная инжиниринговая компания "УЭНКО" (номер реестра - №1278, шифр поверительного клейма - ВЗБ)(НТК №10-12). Первичная при выпуске из производства: ООО "СвердловЭлектро-Измерительные трансформаторы" (аттестат аккредитации - №RA.RU.311591, шифр поверительного клейма - ГЭЛ)(НТК №12-16). |
Поверители
Скачать
|
Описание типа РБ 03 13 4987 16 [2013-01-21]
rb-03-13-4987-16_2013-01-21.pdf
|
Скачать | ||
|
Описание типа РБ 03 13 4987 16 [2016-04-12]
rb-03-13-4987-16_2016-04-12.pdf
|
Скачать |
Описание типа
Назначение
Трансформаторы тока серии ТПОЛ-СВЭЛ (далее - трансформаторы) предназначены для передачи сигнала измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления, а также для гальванического разделения цепей вторичных соединений от высокого напряжения в электрических установках переменного тока с номинальной частотой 50 или 60 Гц классов напряжения до 35 кВ.
Описание
Принцип действия трансформаторов тока основан на использовании явления электромагнитной индукции, т.е. на создании ЭДС переменным магнитным полем. Трансформаторы тока относятся к классу масштабных измерительных преобразователей электрических величин.
Трансформаторы тока ТПОЛ-СВЭЛ однофазные, по принципу конструкции -проходные, с литой изоляцией. По числу ступеней трансформации - одноступенчатые.
Трансформаторы содержат магнитопроводы, первичную и вторичные обмотки. Каждая вторичная обмотка находится на своем магнитопроводе.
Первичная и вторичные обмотки трансформаторов залиты эпоксидным компаундом, формирующим корпус трансформатора, а также обеспечивающим электрическую изоляцию и защиту обмоток от проникновения влаги и механических повреждений.
Выводы первичной обмотки выведены на боковую часть литого корпуса в виде контактных площадок с двумя отверстиями для болтов Ml2.
Выводы вторичных обмоток расположены в нижней части литого блока.
Маркировка выводов первичной и вторичных обмоток - рельефная, выполняется эпоксидным компаундом при заливке трансформатора в форму.
Выводы первичной обмотки имеют обозначение «Л1» и «Л2». Выводы вторичной обмотки для измерений имеют обозначение «1И1» и «1И2», вторичной обмотки для защиты -«2И1» и «2И2», «ЗИ1» и «ЗИ2».
Трансформаторы имеют ряд типоисполнений, отличающихся номинальным напряжением, номинальным первичным и вторичным токами, мощностью нагрузки, числом обмоток и т.д.
Для исполнений трансформаторов ТПОЛ-СВЭЛ-10-2; ТПОЛ-СВЭЛ-20-2 и ТПОЛ-СВЭЛ-35-2 обмотка, предназначенная для измерения и учета электроэнергии, обозначается №1; обмотка для питания цепей защиты, автоматики, сигнализации и управления - №2. При исполнении трансформаторов с классами точности 10Р/10Р обе вторичные обмотки предназначены для защиты.
Для исполнений трансформаторов Т1ЮЛ-СВЭЛ-10-3; Т1ЮЛ-СВЭЛ-20-3 и ТПОЛ-СВЭЛ-35-3 обмотка, предназначенная для измерений и учета электроэнергии, обозначается №1; обмотки для питания цепей защиты, автоматики, сигнализации и управления - №2 и №3.
На трансформаторе имеется табличка технических данных с предупреждающей надписью о напряжении на разомкнутых вторичных обмотках.
Трансформаторы изготавливаются в климатическом исполнении УХЛ или Т категории размещения 2 по ГОСТ 15150.
Рабочее положение трансформатора в пространстве - любое.
Трансформаторы относятся к не ремонтируемым и не восстанавливаемым изделиям.
лист № 2
всего листов 7

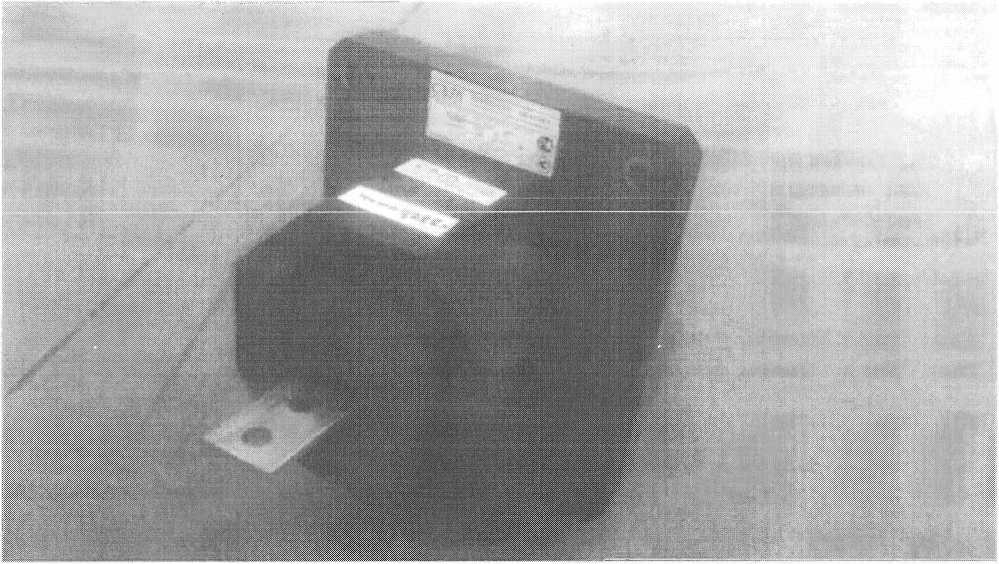

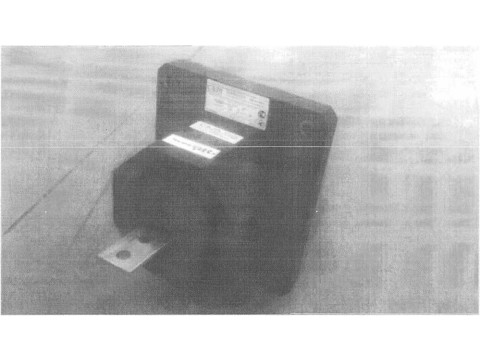

Рис. 1. Общий вид
Технические характеристики
Таблица 1 - Метрологические и технические характеристики ТПОЛ-СВЭЛ-10
|
Наименование параметра |
ТПОЛ-СВЭЛ-Ю | |
|
Номер конструктивного исполнения | ||
|
2 |
3 | |
|
Номинальное напряжение, кВ |
10; |
1* |
|
Наибольшее рабочее напряжение, кВ |
12 | |
|
Номинальная частота напряжения сети, Гц |
50; 60* | |
|
Номинальный первичный ток, А |
5; 10; 15; 20; 30; 40; 50; 75; 80; 100; 150; 200; 300; 400; 600;750; 800; 1000; 1200; 1500;2000; 2500; 3000 | |
|
Номинальный вторичный ток, А |
1;5 | |
|
Количество вторичных обмоток |
2 |
3 |
|
Класс точности: вторичной обмотки для измерений и учета вторичной обмотки для защиты |
0,28; 0,2; 0,5S; 0,5; 1; 3 5Р: ЮР | |
|
Номинальная вторичная нагрузка, В’А: вторичной обмотки для измерений при cos ф = 1 при cos ф = 0,8 вторичной обмотки для защиты при cos ф = 0,8 |
1; 2; 2,5 3; 5; 10; 15; 20; 25; 30; 50 3; 5; 10; 15; 20; 25; 30; 50 | |
|
Номинальная предельная кратность вторичной обмотки для защиты |
от 2 до 30 | |
|
Номинальный коэффициент безопасности приборов вторичной обмотки для измерений |
от 2 до 30 | |
|
Наименование параметра |
ТПОЛ-СВЭЛ-Ю | |
|
Номер конструктивного исполнения ; | ||
|
2 |
3 | |
|
Односекундный ток термической стойкости, кА при номинальном первичном токе, А 5 10 15 20 30 40 50 75 80 100 150 200 300,400 600- 1000 1500 -2500 3000 |
0,4 0,78 1,2 1,56 2,5 3,0 5,0 5,85 6,23 10,0 12,5 20,0 31,5 40,0 40,0 40,0 |
0,4 0,78 | 1,2 1,56 2,5 3,0 5,0 5,85 6,23 10,0 12,5 20,0 20,0 40,0 40,0 40,0 |
|
Ток электродинамической стойкости, кА, при номинальном первичном токе, А 5 10 15 20 30 40 50 75 80 100 150 200 300,400 600- 1000 1500-2500 3000 |
1,0 1,98 3,0 3,98 6,37 7,65 12,8 14,9 15,8 25,5 31,8 51,0 81,0 102,0 102,0 102,0 |
1,0 1,98 3,0 3,98 6,37 7,65 12,8 14,9 15,8 25,5 31,8 51,0 51,0 102,0 102,0 102,0 |
|
' Высота над уровнем моря, не более, м |
1000 | |
|
Температура окружающего воздуха с учетом превышения температуры воздуха внутри электроустановки,°C |
От минус 60 до плюс 55 | |
|
Окружающая среда |
Окружающая среда невзрывоопасная, не содержащая пыли, агрессивных газов и паров в концентрациях, разрушающих покрытия, металлы и изоляцию. Атмосфера типа 11 по ГОСТ 15150. | |
|
Габаритные размеры, мм |
464x222x250 |
- 504x222x250 |
|
Масса, не более, кг |
21 |
26 |
|
Средний срок службы, лет |
30 | |
|
Средняя наработка до отказа, ч |
40 |
103 |
Примечания:
1 * - Для трансформаторов, предназначенных для поставок на экспорт.
2 - Трансформаторы могут изготавливаться с выводами вторичных обмоток из гибкого многожильного провода.
|
Таблица 2 - Метрологические и технические характеристики ТПОЛ-СВЭЛ-20 | |
|
Наименование параметра |
ТПОЛ-СВЭЛ-20 |
|
Номер конструктивного исполнения | |
|
2 | 3 | |
|
Номинальное напряжение, кВ |
20;24* |
|
Наибольшее рабочее напряжение, кВ |
24; 26,5* |
|
Номинальная частота напряжения сети. Гц |
50;60* |
|
Номинальный первичный ток, А |
300; 400;600;750;800;1000; 1200; 1500; 2000; 2500; 3000; 4000 |
|
Номинальный вторичный ток, А |
1; 5 |
|
Количество вторичных обмоток |
2 | 3 |
|
Класс точности: вторичной обмотки для измерений вторичной обмотки для защиты |
0,2S; 0,2; 0,5S; 0,5; 1; 3 5Р; ЮР |
|
Номинальная вторичная нагрузка, В-А: вторичной обмотки для измерений при COS ф = 1 при cos ф = 0,8 вторичной обмотки для защиты при cos ф = 0,8 |
1; 2; 2,5 3; 5; 10; 15; 20; 25; 30; 50 3;5; 10; 15; 20; 25; 30; 50 |
|
Номинальная предельная кратность вторичной обмотки для защиты |
от 2 до 30 |
|
Номинальный коэффициент безопасности приборов обмотки для измерений |
от 2 до 30 |
|
Односекундный ток термической стойкости, кА при номинальном первичном токе, А 300;400 600 750;800 1000 1200 1500 2000 2500 3000 4000 |
27,7 41,6 55,4 69,3 86,6 104 104 104 138 173 |
|
Ток электродинамической стойкости, кА, при номинальном первичном токе, А 300;400 600 750; 800 1000 1200 1500 2000 2500 3000 4000 |
71 106 141 177 221 265 265 265 265 265 |
|
Наименование параметра |
ТПОЛ-СВЭЛ-20 |
|
Номер конструктивного исполнения | |
|
2 3 | |
|
Высота над уровнем моря, не более, м |
1000 |
|
Температура окружающего воздуха с учетом превышения температуры воздуха внутри электроустановки,°C |
От минус 60 до плюс 55 |
|
Окружающая среда |
Окружающая среда невзрывоопасная, не содержащая пыли, агрессивных газов и паров в концентрациях, разрушающих покрытия, металлы и изоляцию. Атмосфера типа 11 по ГОСТ 15150. |
|
Габаритные размеры, мм___________________________ Масса, не более, кг |
_____________770x316x316 47 |
|
Средний срок службы, лет |
30 |
|
Средняя наработка до отказа, ч |
40,0 -105 |
|
Чримечания: | |
1* - Для трансформаторов, предназначенных для поставок на экспорт.
2 - Трансформаторы могут изготавливаться с выводами вторичных обмоток из гибкого
многожильного провода.
Таблица 3 - Метрологические и технические характеристики ТПОЛ-СВЭЛ-35
|
Наименование параметра |
ТПОЛ-СВЭЛ-35 | |
|
Номер конструктивного исполнения | ||
|
2 |
3 | |
|
Номинальное напряжение, кВ |
35 | |
|
Наибольшее рабочее напряжение, кВ |
40,5 | |
|
Номинальная частота напряжения сети, Гц |
50; 60* | |
|
Номинальный первичный ток, А |
300; 400; 600; 750; 800; 1000; 1200; 1500;2000;2500;3000;4000 | |
|
Номинальный вторичный ток, А |
1; 5 | |
|
Количество вторичных обмоток |
2 | 3 | |
|
Класс точности: вторичной обмотки для измерений вторичной обмотки для защиты |
0,2S; 0,2; 0,5S; 0,5; 1; 3 5Р; ЮР | |
|
Номинальная вторичная нагрузка, В-А: вторичной обмотки для измерений при COS ф = 1 при cos ф = 0,8 вторичной обмотки для защиты при cos ф = 0,8 |
1; 2; 2,5 3; 5; 10; 15; 20; 25; 30; 50 3; 5; 10; 15; 20; 25; 30; 50 | |
|
Номинальная предельная кратность вторичной обмотки для защиты |
от 2 до 30 | |
|
Номинальный коэффициент безопасности приборов обмотки для измерений |
от 2 до 30 | |
|
Односекундный ток термической стойкости, кА при номинальном первичном токе, А 300;400 600 750; 800 1000 1200 1500 2000 |
27,7 41,6 55,4 69,3 86,6 104 104 | |
|
Наименование параметра |
ТПОЛ-СВЭЛ-35 | |
|
Номер конструктивного исполнения | ||
|
2 |
3 | |
|
2500 3000 . 4000 |
104 138 173 | |
|
Ток электродинамической стойкости, кА, при номинальном первичном токе, А 300; 400 600 750;800 1000 1200 1500 2000 2500 3000 4000 |
71 106 141 177 221 265 265 265 265 265 । | |
|
Высота над уровнем моря, не более, м |
1000 | |
|
Температура окружающего воздуха с учетом превышения температуры воздуха внутри электроустановки, °C |
От минус 60 до плюс 55 | |
|
Окружающая среда |
Окружающая среда невзрывоопасная, не содержащая пыли, агрессивных газов и паров в концентрациях, разрушающих покрытия, металлы и изоляцию. Атмосфера типа 11 по ГОСТ 15150. | |
|
Габаритные размеры, мм |
990x316x316 | |
|
Масса, не более, кг |
62 | |
|
Средний срок службы, лет |
30 | |
|
Средняя наработка до отказа, ч |
40,0 НО3 | |
Примечания:
1 * - Для трансформаторов, предназначенных для поставок на экспорт.
2 - Трансформаторы могут изготавливаться с выводами вторичных обмоток из гибкого многожильного провода.
Знак утверждения типа
наносят на табличку технических данных трансформатора методом офсетной печати и на титульный лист руководства по эксплуатации и паспорта типографским способом.
Комплектность
В комплект поставки входит: трансформатор, шт. - 1;
крепеж, шт.: винт Мб -4;-6*;
шайба 6 -4;-6*;
шайбаб.ббГ -4;-6*.
детали для пломбирования, шт.: винт М4 -
крышка -
паспорт, экз. -
руководство по эксплуатации (РЭ), экз. -
Примечания:
1. При поставке партии трансформаторов в один адрес общее количество экземпляров РЭ может быть уменьшено до одного экземпляра, но должно быть не менее пяти экземпляров на партию в сто штук.
2. * - Для трсхобмоточного исполнения.
Поверка
осуществляется по ГОСТ 8.217-2003 «ГСП. Трансформаторы тока. Методика поверки».
Основные средства поверки:
трансформатор тока измерительный лабораторный ТТИ-5000.5 (Госреестр № 27007-04); прибор сравнения КНТ-03 (Госреестр № 24719-03); магазин нагрузок МР 3027 (Госреестр № 34915-07).
Сведения о методах измерений
Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации.
Нормативные документы
1. ГОСТ 7746-2001 Трансформаторы тока. Общие технические условия.
2. ГОСТ 8.550-86 ГСИ. Государственный специальный эталон и государственная поверочная схема для средств измерений коэффициента и угла масштабного преобразования синусоидального тока.
3. ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки.
4. 0ЭТ.591.008 ТУ Трансформаторы тока серии ТПОЛ-СВЭЛ. Технические условия.
