Трансформаторы тока измерительные LB-110
| Номер в ГРСИ РФ: | РБ 03 13 5891 15 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Категория: | Трансформаторы |
| Производитель / заявитель: | "Xi'an XD Power Capacitor Co., Ltd.", Китай |
|
Описание типа РБ 03 13 5891 15 [2016-03-17]
rb-03-13-5891-15_2016-03-17.pdf
|
Скачать |
Трансформаторы тока измерительные LB-110 (далее - трансформаторы) предназначены для преобразования и передачи сигнала измерительной информации средствам измерений, приборам защиты, автоматики, сигнализации и управления в электрических цепях переменного тока номинальной частотой 50 Гц.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 5891 15 |
| Наименование | Трансформаторы тока измерительные LB-110 |
| Год регистрации | 2015 |
| Номер сертификата | 10138 |
| Дата регистрации | 2015-12-23 |
| Срок действия | 2020-12-23 |
| Получатель сертификата | фирма "Xi'an XD Power Capacitor Co., Ltd.", Китай (CN) |
Производитель / Заявитель
фирма "Xi'an XD Power Capacitor Co., Ltd."
Поверка
| Межповерочный интервал / Периодичность поверки | 48 мес. |
| Методика поверки | Поверка проводится по ГОСТ 8.217-2003. |
Поверители
Скачать
|
Описание типа РБ 03 13 5891 15 [2016-03-17]
rb-03-13-5891-15_2016-03-17.pdf
|
Скачать |
Описание типа
Назначение
Трансформаторы тока измерительные LB-110 (далее - трансформаторы) предназначены для преобразования и передачи сигнала измерительной информации средствам измерений, приборам защиты, автоматики, сигнализации и управления в электрических цепях переменного тока номинальной частотой 50 Гц.
Применяются в распределительных установках высокого напряжения, схемах измерения и учета электроэнергии.
Описание
Трансформаторы тока измерительные LB-110 - маслонаполненные и являются однофазными трансформаторами с бумажно-масляной изоляцией и фарфоровой оболочкой. В верхней части трансформатора установлен герметичный сильфон, к которому прикреплен индикатор уровня масла. Сверху сильфон закрыт защитным кожухом из нержавеющей стали. В кожухе имеется смотровое окошко с нижним и верхним пределами уровня масла в трансформаторе. Через данное окошко по положению индикатора можно контролировать уровень масла в трансформаторе при изменении температуры окружающей среды. В нижней части бака установлен дренажный клапан, необходимый для слива, заполнения и снятия проб масла. Выводы первичной обмотки расположены в верхней части корпуса в виде прямоугольных контактных площадок с болтовым креплением. Для вторичных выводов блока трансформатора в конструкции предусмотрена герметичная клеммная коробка.
Основание трансформатора имеет элементы крепления трансформатора на месте эксплуатации.
Условное обозначение трансформатора.
L В - ПО
номинальное напряжение, кВ класс защиты трансформатор тока
Внешний вид трансформаторов приведен на рисунке 1.
Пломбировка трансформаторов производится по схеме, приведённой на рисунке 2 приложения.
Габаритные размеры и масса трансформаторов определяются заказчика.

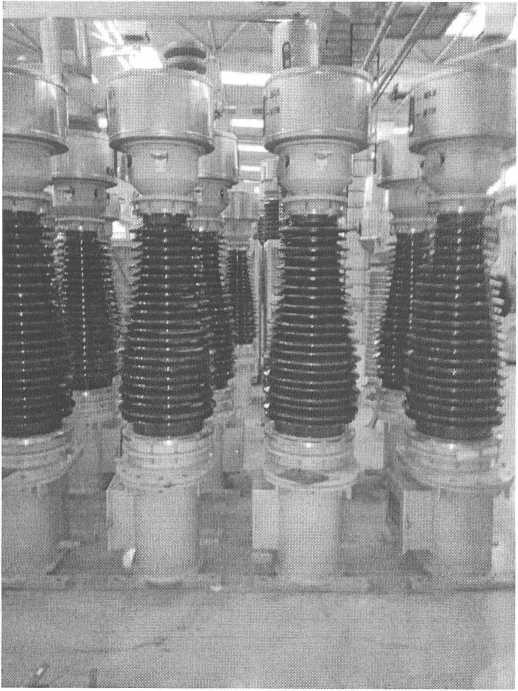

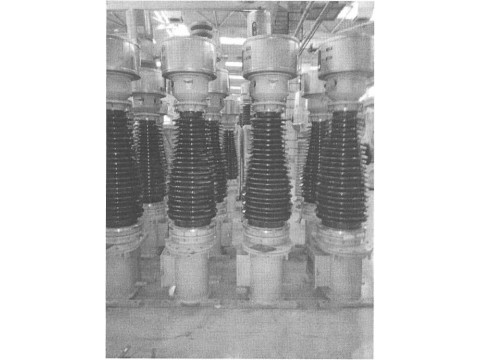

Рисунок 1 Внешний вид трансформаторов LB-110
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Наибольшее рабочее напряжение, кВ |
126 |
|
Номинальная частота переменного тока, Гц |
50 |
|
Номинальный первичный ток трансформатора, А |
25; 50; 75; 100; 150; 200; 300; 400; 500; 600; 750; 800; 1000; 1200;1500; 2000; 2500 |
|
Номинальный вторичный ток трансформатора, А |
1 или 5 |
|
Классы точности трансформатора для измерительных обмоток |
0,2S; 0,2; 0,5S; 0,5 |
|
Классы точности трансформатора для обмоток защиты (защита, управление, автоматика, сигнализация) |
5Р; ЮР |
|
Номинальная предельная кратность обмоток для защиты |
10; 20 |
|
Номинальная вторичная нагрузка, В-А |
2; 5; 10; 20; 30; 40; 50 |
|
Номинальный коэффициент безопасности |
5 или 10 |
требованиями
Знак утверждения типа
Знак утверждения типа наносят на титульный лист руководства по эксплуатации типографским способом (методом офсетной печати).
Комплектность
В комплект поставки входит:
|
трансформатор тока измерительный протокол заводских испытаний с отметкой ОТК руководство по эксплуатации упаковка |
1 шт.; 1 экз.; 1 экз.; 1 шт. |
Поверка
Поверка трансформаторов тока измерительных LB-ПО проводится по ГОСТ 8.217-2003 "Государственная система обеспечения единства измерений. Трансформаторы тока. Методика поверки".
Нормативные документы
ГОСТ 7746-2001
ГОСТ 8.217-2003
"Трансформаторы тока. Общие технические условия” "Государственная система обеспечения единства измерений. Трансформаторы тока. Методика поверки"
Заключение
Трансформаторы тока измерительные LB-ИО соответствуют требованиям ГОСТ 7746-2001 и документации «Xi'an XD Power Capacitor Со., Ltd», г.Сиань, КНР.
Межповерочный интервал - не более 48 месяцев.
Государственные приемочные испытания проведены:
Испытательным центром
государственного предприятия "Гомельский ЦСМС"
адрес: ул. Лепешинского, 1, 246015, г. Гомель, тел. (232) 23 02 33
Аттестат аккредитации № BY/112 02.1.0.1751 от 30.05.2014г.
