Трансформаторы напряжения емкостные измерительные TYD110/корень3
| Номер в ГРСИ РФ: | РБ 03 13 5890 15 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Категория: | Трансформаторы |
| Производитель / заявитель: | "Xi'an XD Power Capacitor Co., Ltd.", Китай |
|
Описание типа РБ 03 13 5890 15 [2016-03-17]
rb-03-13-5890-15_2016-03-17.pdf
|
Скачать |
Трансформаторы напряжения емкостные измерительные TYD110/V3 (далее -трансформаторы) предназначены для преобразования и передачи сигнала измерительной информации средствам измерений, приборам защиты, автоматики, сигнализации и управления в электрических цепях переменного тока номинальной частотой 50 Гц.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 5890 15 |
| Наименование | Трансформаторы напряжения емкостные измерительные TYD110/корень3 |
| Год регистрации | 2015 |
| Номер сертификата | 10137 |
| Дата регистрации | 2015-12-23 |
| Срок действия | 2020-12-23 |
| Получатель сертификата | фирма "Xi'an XD Power Capacitor Co., Ltd.", Китай (CN) |
Производитель / Заявитель
фирма "Xi'an XD Power Capacitor Co., Ltd."
Поверка
| Межповерочный интервал / Периодичность поверки | 48 мес. |
| Методика поверки | Поверка проводится по ГОСТ 8.216-2011. |
Поверители
Скачать
|
Описание типа РБ 03 13 5890 15 [2016-03-17]
rb-03-13-5890-15_2016-03-17.pdf
|
Скачать |
Описание типа
Назначение
Трансформаторы напряжения емкостные измерительные TYD110/V3 (далее -трансформаторы) предназначены для преобразования и передачи сигнала измерительной информации средствам измерений, приборам защиты, автоматики, сигнализации и управления в электрических цепях переменного тока номинальной частотой 50 Гц.
Применяются в распределительных установках высокого напряжения, схемах измерения и учета электроэнергии.
Описание
Трансформаторы напряжения емкостные измерительные TYD110/^3 - масло
наполненные.
Трансформатор состоит из емкостного делителя напряжения и электромагнитного блока. Емкостной делитель представляют собой герметичный блок, который помещен в фарфоровый (композитный) изолятор. В нижней части трансформатора расположен электромагнитный блок, который состоит из промежуточного трансформатора, компенсирующего реактора и демпфера. На электромагнитном блоке расположены смотровое окно, которое позволяет контролировать уровень масла и клапан для слития, заполнения и взятия проб масла.
Основание трансформатора имеет элементы крепления трансформатора на месте эксплуатации.
Условное обозначение трансформатора.
Т YD 110л/з - 0.0064 Н
| использование трансформатора в зоне загрязнения степени не более IV
-------------- номинальная емкость делителя, мкФ
--------------------------номинальное напряжение, кВ
------------------------------------конструктивное исполнение (емкостной делитель)
------------------------------------------трансформатор напряжения .
Внешний вид трансформаторов приведен на рисунке 1.
Пломбировка трансформаторов производится по схеме, приведённой на рисунке 2 приложения.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Наибольшее рабочее напряжение, кВ |
126 |
|
Номинальная частота переменного тока, Гц |
50 |
|
Номинальное первичное напряжение, кВ |
110/л/з |
|
Номинальное вторичное напряжение, В |
100/д/З; 110/л/З; 100; 110 |
|
Количество вторичных обмоток |
основных: до 3; дополнительных: 1 |
|
Классы точности трансформатора для измерительных обмоток |
0,2; 0,5; 1,0 |
|
Классы точности трансформатора для обмоток защиты (защита, управление, автоматика, сигнализация) |
ЗР |
|
Номинальная выходная мощность, В -А |
10; 20; 30; 50; 100; 200; 250; 300; 400;600;800; 1000; 1200 |
|
Коэффициент превышения напряжения |
1,2 долговременно |
|
Коэффициент превышения напряжения |
1,5 ( не более 30 с) |
Габаритные размеры и масса трансформаторов определяются требованиями заказчика.

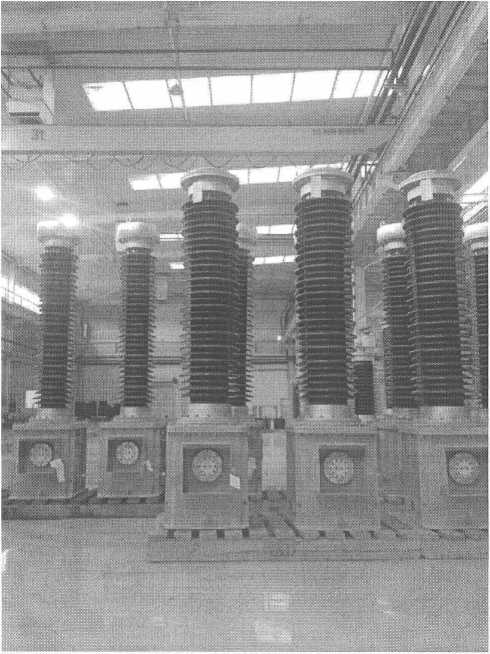

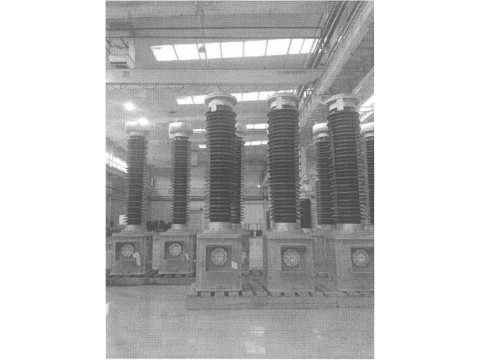

Рисунок 1 Внешний вид трансформаторов TYD110А/3
Знак утверждения типа
Знак утверждения типа наносят на титульный лист руководства по эксплуатации типографским способом (методом офсетной печати).
Комплектность
В комплект поставки входит:
|
трансформатор напряжения измерительный протокол заводских испытаний с отметкой ОТК руководство по эксплуатации упаковка |
1 шт.; 1 экз.; 1 экз.; 1 шт. |
Поверка
Поверка трансформаторов напряжения измерительных TYD110A3 проводится по ГОСТ 8.216-88 «Государственная система обеспечения единства измерений. Трансформаторы напряжения. Методика поверки».
Нормативные документы
ГОСТ 1983-2001
ГОСТ 8.216-88
"Трансформаторы напряжения. Общие технические условия" "Государственная система обеспечения единства измерений. Трансформаторы напряжения. Методика поверки"
Заключение
Трансформаторы напряжения измерительные TYD110/^3 соответствуют требованиям ГОСТ 1983-2001 и документации «Xi'an XD Power Capacitor Со., Ltd», г.Сиань, КНР.
Межповерочный интервал - не более 48 месяцев.
Государственные приемочные испытания проведены:
Испытательным центром
государственного предприятия "Гомельский ЦСМС"
адрес: ул. Лепешинского, 1, 246015, г. Гомель, тел. (232) 23 02 33
Аттестат аккредитации № BY/112 02.1.0.1751 от 30.05.2014г.
