Трансформаторы напряжения емкостные маслонаполненные TYD-330
| Номер в ГРСИ РФ: | РБ 03 13 5887 15 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Категория: | Трансформаторы |
| Производитель / заявитель: | фирма "Hunan Electric Power Insulator & Apparatus Co., Ltd.", Китай |
|
Описание типа РБ 03 13 5887 15 [2016-01-25]
rb-03-13-5887-15_2016-01-25.pdf
|
Скачать |
Трансформаторы напряжения ёмкостные маслонаполненные TYD-330 (далее -трансформаторы), предназначены для передачи сигнала измерительной информации средствам измерений, приборам защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц и номинальным напряжением 330 кВ.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 5887 15 |
| Наименование | Трансформаторы напряжения емкостные маслонаполненные TYD-330 |
| Год регистрации | 2015 |
| Номер сертификата | 10134 |
| Дата регистрации | 2015-12-23 |
| Срок действия | 2020-12-23 |
| Получатель сертификата | фирма "Hunan Electric Power Insulator & Apparatus Co., Ltd.", Китай (CN) |
Производитель / Заявитель
фирма "Hunan Electric Power Insulator & Apparatus Co., Ltd."
Адрес: No 6 Lisan Road, Liling, Hunan
Контакты: Tel.:+86-731-23812612; Fax:+86-731-23812688; www.sandian-electric.com.
Поверка
| Межповерочный интервал / Периодичность поверки | 48 мес. |
| Метрологическое обеспечение | Трансформаторы метрологически не обеспечены в Республике Беларусь (НТК №13-15). |
| Методика поверки | Поверка проводится по ГОСТ 8.216-2011. |
| Признание поверки | Временно, до создания технической базы в Республике Беларусь, проводить первичную и периодическую поверку специалистами государственной метрологической службы Республики Беларусь на базе фирмы-изготовителя (НТК №13-15). |
Поверители
Скачать
|
Описание типа РБ 03 13 5887 15 [2016-01-25]
rb-03-13-5887-15_2016-01-25.pdf
|
Скачать |
Описание типа
Назначение
Трансформаторы напряжения ёмкостные маслонаполненные TYD-330 (далее -трансформаторы), предназначены для передачи сигнала измерительной информации средствам измерений, приборам защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц и номинальным напряжением 330 кВ.
Трансформаторы применяются в энергетике в распределительных установках высокого напряжения, схемах измерения, учета электроэнергии и релейной защиты.
Описание
Принцип действия трансформаторов основан на преобразовании измеряемых напряжений с помощью ёмкостного делителя и электромагнитного блока, в напряжения, имеющие существенно меньшие пропорциональные значения, приемлемые для измерения стандартными измерительными приборами.
Трансформаторы состоят из трех ёмкостных делителей 3 и электромагнитного блока (рис. 1). Емкостной делитель представляет собой герметичный блок, состоящий из двух последовательно соединенных конденсаторов (конденсаторы высокого напряжения и промежуточный конденсатор). Верхний ёмкостной делитель связан с выводами первичной обмотки 1 (вверху трансформатора), нижний - с электромагнитным блоком 5 (внизу трансформатора). Электромагнитный блок состоит из промежуточного трансформатора, компенсирующего реактора (стабилизатора) и демпфера (амортизатора), которые размещены в заполненном трансформаторным маслом баке. Бак имеет смотровое окно 8 и клапан 9, необходимый для слива, заполнения и снятия проб масла. Смотровое окно позволяет контролировать уровень масла в трансформаторе. Вторичные выводы выведены в герметичную клеммную коробку 10, расположенную на электромагнитном блоке.
Основание трансформатора имеет элементы крепления трансформатора на месте эксплуатации.

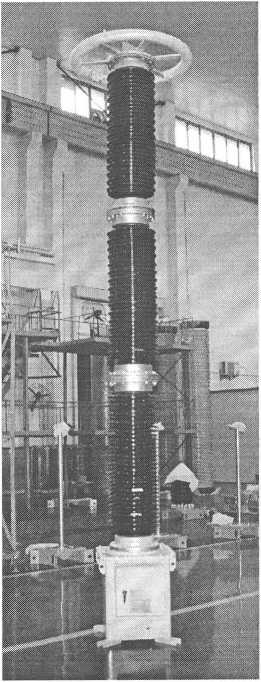

Внешний вид трансформаторов приведен на рисунке 1.
Место нанесения знака поверки (клейма-наклейки) указано в
Ол
Лист 1 из 5 II
Пример обозначения трансформаторов напряжения ёмкостных маслонаполненных TYD - 330
Степень загрязнения
(для загрязненной атмосферы) Емкость делителя, мкФ Номинальное фазное напряжение первичной обмотки, кВ Конструктивное исполнение (с емкостным делителем)
Трансформатор напряжения

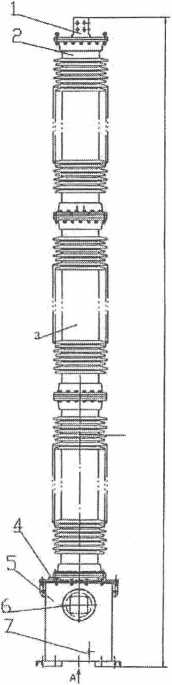

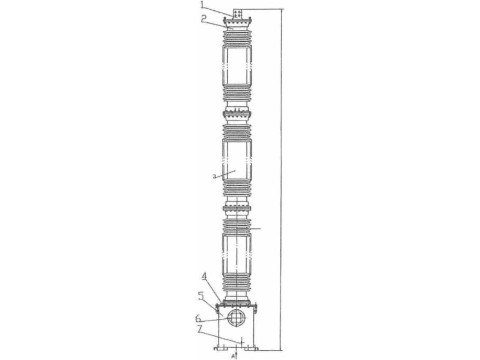

1 - вывод первичной обмотки;
2 , 3 - три секции ёмкостного делителя;
4 - отверстие для заполнения маслом;
5 - электромагнитный блок;
6 - маркировочная табличка;
7 - зажим защитного заземления;
8 - смотровое окно;
9 - дренажный клапан для слива масла;
10 - герметичная клеммная коробка.
Рисунок 1 Внешний вид трансформаторов напряжения ёмкостных м TYD-330
ненных
Лист 2 из 5
в е п Г
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики трансформаторов напряжения ёмкостных маслонаполненных TYD-330 представлены в таблицах 1-4.
Таблица 1
|
Классы точности по ГОСТ 1983-2001 |
0,2; 0,5; 1; 3; ЗР; 6Р |
|
Номинальное напряжение первичной обмотки, кВ |
ЗЗОЛ/З |
|
Наибольшее рабочее напряжение, кВ |
363 |
|
Номинальная частота, Гц |
50 |
|
Номинальное напряжение основной вторичной обмотки, В |
100/л/З; 100/3; 100 |
|
Предельная мощность, В А: |
1000 |
|
Количество обмоток |
от 1 до 5 |
Пределы допускаемых погрешностей вторичных обмоток для измерений и учета представлены в таблице 2.
Таблица 2 _________
|
Класс точности по ГОСТ 1983-2001 |
Пределы допускаемой погрешности | |
|
Напряжения, % |
Угловой | |
|
0,2 |
±0,2 |
±10' |
|
0,5 |
±0,5 |
±20' |
|
1 |
±1,0 |
±40' |
|
3 |
±3,0 |
— |
Пределы допускаемых погрешностей вторичных обмоток для защиты представлены в таблице 3.
Таблица 3 ___
|
Класс точности по ГОСТ 1983-2001 |
Пределы допускаемой погрешности | |
|
Напряжения, % |
Угловой | |
|
ЗР |
±3,0 |
±120' |
|
6Р |
±6,0 |
±240' |
Рабочие условия эксплуатации, габаритные размеры и масса представлены в таблице 4.
Таблица 4
|
Рабочие условия эксплуатации: - температура окружающего воздуха - относительная влажность |
от минус 45 °C до плюс 50 °C 100 % при температуре 35 °C |
|
Срок службы, лет, не менее |
25 |
|
Габаритные размеры, мм, не более |
5200 х 650 х 800 |
|
Масса, кг, не более |
1710 |
Знак утверждения типа
Знак утверждения типа наносят на трансформаторы методом титульный лист руководства по эксплуатации типографским способом.
наклепки, на
Комплектность
В комплект поставки входит:
1 Трансформатор напряжения ёмкостной маслонаполненный TYD-330
1 шт.;
1 шт.;
1 экз.;
1 экз.
2 Комплект крепежных деталей
3 Инструкция по монтажу и эксплуатации
4 Протокол приемо-сдаточных испытаний завода-изготовителя
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ГОСТ 1983-2001 "Трансформаторы напряжения. Общие технические
условия";
ГОСТ 8.216-2011 "Государственная система обеспечения единства
измерений. Трансформаторы напряжения. Методика поверки";
Техническая документация фирмы "Hunan Electric Power Insulator & Apparatus Co., Ltd." (Китай).
Заключение
Трансформаторы напряжения ёмкостные маслонаполненные TYD-330 соответствуют требованиям ГОСТ 1983-2001, технической документации фирмы "Hunan Electric Power Insulator & Apparatus Co., Ltd." (Китай).
Межповерочный интервал - не более 48 месяцев (для трансформаторов, предназначенных для применения, либо применяемых в сфере законодательной метрологии).
Научно-исследовательский центр испытаний средств измерений и техники БелГИМ.
Республика Беларусь г. Минск, Старовиленский тракт, д. 93,
Тел. (017) 334-98-13
Аттестат аккредитации № BY/112 02.1.0.0025.
