Трансформаторы тока ТВ-110*
| Номер в ГРСИ РФ: | РБ 03 13 6428 17 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Категория: | Трансформаторы |
| Производитель / заявитель: | АО ВО "Электроаппарат", г. Санкт-Петербург |
|
Описание типа РБ 03 13 6428 17 [2018-02-01]
rb-03-13-6428-17_2018-02-01.pdf
|
Скачать |
Трапсфорксаторы тока ТВ -110* (далее по текс ту гранеформаторы) предназначены для передачи сигнала, измерительной информации измерителитым приборам и устройствам защиты и управления при использовании (встраивании) их в качестве комплектующих изделий па выводах выключателей, в комплектных распределительных элегазовых устройствах на номинальное напряжение 11 0 кВ, частоты 50 Гц.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 6428 17 |
| Наименование | Трансформаторы тока ТВ-110* |
| Год регистрации | 2017 |
| Номер сертификата | 11385 |
| Дата регистрации | 2017-10-31 |
| Срок действия | 2020-05-27 |
| Получатель сертификата | АО ВО "Электроаппарат", г. Санкт-Петербург, Российская Федерация (RU) |
Производитель / Заявитель
АО ВО "Электроаппарат"
Адрес: 199106, С.-Петербург, В.О., 24 линия, д.3-7
Контакты: тел. (812)328-83-66, факс (812) 322-19-14
Поверка
| Межповерочный интервал / Периодичность поверки | 48 мес. |
| Методика поверки | Поверка проводится по ГОСТ 8.217-2003. |
| Признание поверки | Первичная при выпуске из производства: Тест-Санкт-Петербург (аттестат аккредитации - №RA.RU.311483, шифр поверительного клейма - СП)(НТК №10-17). |
Поверители
Скачать
|
Описание типа РБ 03 13 6428 17 [2018-02-01]
rb-03-13-6428-17_2018-02-01.pdf
|
Скачать |
Описание типа
Назначение
Трапсфорксаторы тока ТВ -110* (далее по текс ту гранеформаторы) предназначены для передачи сигнала, измерительной информации измерителитым приборам и устройствам защиты и управления при использовании (встраивании) их в качестве комплектующих изделий па выводах выключателей, в комплектных распределительных элегазовых устройствах на номинальное напряжение 11 0 кВ, частоты 50 Гц.
Ожиеянж средства измерений
Но принципу действия трансформатор является прибором электромагнитного типа.
Трансформаторы тока ТВ-110* встроенные, состоящие из одной вторичной обмотки. Магнитопровод трансформатора тока заключен в коробку, па которую наматывается вторичная обмотка. Первичной обмоткой трансформаторов тока служит тотсопропод ввода выключателя, изолированный на ношшшшное напряжение 110 кВ относительно трансформатора тока.
Трансформаторы тока устанавливаю гея в го'рмстичньгх корпусах. выключателей И комплектных распределительных элегазовых устройствах в среде элегаза на заземляемой части ввода».
R связи с невозможностью нанесения повелительного клейма на трансформагор из-за особенностей конструкции, пстерителытое клеймо наносится на паспорт трансформатора.

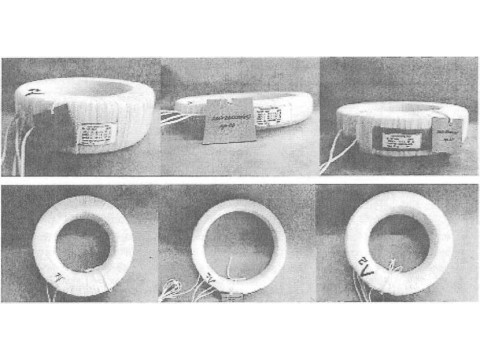

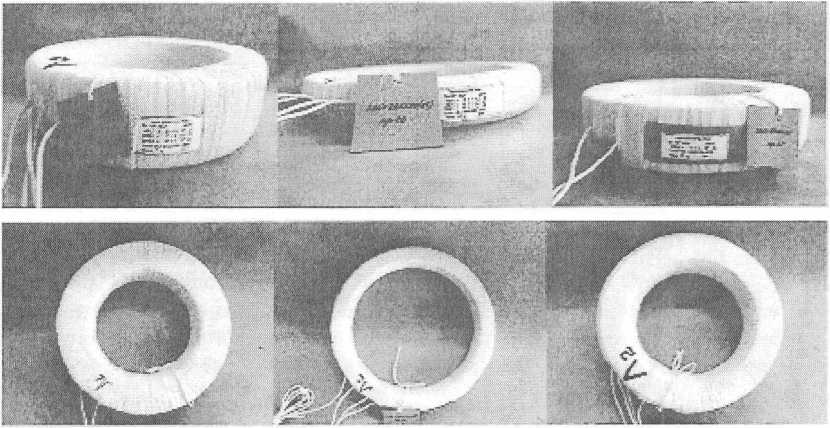

Общий вид трансформатора тока ТВ-1108 представлен на рисунке 1.
Рисулгок I - Общий вид трансформатора тока ТВ-НО*
Метрол огические и технические характеристики
Таблица 1 • Метрологические и технические характеристики трансформахоров
|
Значение | ||
|
Наименование параметра |
ТВ-ПО* | |
|
для защиты |
для измерений | |
|
I 1омиэальное напряжение, кВ |
110 | |
|
Наибольшее рабочее напряжение, кВ |
126 | |
|
Номинальный первичный ток, А |
75-3 000|; |
75-3 ООО '■ |
|
Наибольший рабочий первичный ток, А |
но ГОСТ 7746-2001 | |
|
Номинальный вторичный ток. Л |
1; |
5 |
|
Номинальный класс точности |
5PJ0P |
0,5; (15$; 0,2; 0,25: |
|
Номинальная вторичная нагрузка с cos ср2 -б,8. ВА |
От 5 до 60 | |
|
Номинальная предельная кратность вторичной обмотки для 'Затихы |
5-40 |
— |
|
Коэффициент безопасности приборов втори'хной обмохки для измерений |
— |
5-.1 5 |
|
Ток термической стойкосш. кА |
3 50 | |
|
Время цротекания тока термической стойкости, с |
3 | |
|
Ток динамической стойкости, кА |
.......................... . 8-125 | |
|
Масса трансформатора, кг, тте более |
300 | |
|
Срок службы до списания, лег, не менее |
30 | |
|
Средняя наработка до отказа, ч |
4.0* |
105 ............ ; |
|
Климатическое исполнехаие и катехория размещения но ГОСТ 15150-69 |
УХЛ4, У2 |
..... , УХЛЗ* |
|
J В этом диапазоне значения номинального тока каждой обмотки согласно ГОСТ 7746 200 1 (Таблица 5 п. 3) получаются за счет использования всей вторичной обмотки и ее ответвлений. Для ответвления обмотки классы точности указывают через дефис. Конкретные сочетания значений вторичной махру эхах, коэффихшента безопасности и класса точности вторичных обмоток для измерений, а также сочетания значений вторичной нагрузки, предельной кратности и класса точности вторичных обмоток для защиты должны быть указаны в заказе и согласованы с разработчиком._______________________________________________________________________ | ||
Знак утверждения типа
наносится па эксплуатационную документацию типографским способом и методом термо-трансферной печати на табличку трансформатора.
Комплектность
|
1 Трансформатор тока |
• 1 пгт. |
|
2 Иасхюрт |
- 1 экз. |
|
3 Руководство по эксплуатации (на партию трансфо рматоров. |
- 1 экз. |
поставляемых к один адрес)
Поверка
осушсств^шсгся ио ГОСТ 8.217 -2003 «ГСИ. Трансформаторы тока. Методика хювсркм».
Перечень эталонов, применяемых при поверке:
- рабочие эталоны - трансформаторы (компараторы) тока 1-го и 2-го разрядов по ГОСТ 8.550-86:
* прибор сравнения токов с допускаемой погрешностью по току п пределах от 4-0,03% до ±0,001% и по фазовому углу от ±3,0' до -0,1
Сведения о методах измерений
Методика (методы) измерений приведены в руководстве по эксидуитяции «Трансформаторы тока Ш-110*. Руководство по эксплуатации».
Нормативные документы
1 ГОСТ 8.550-86 «ГСП. Государственный специальный эталон и государственная поверочная схема для средств измерений коэффициента и утла масштабного преобразования синусоидального тока».
2 ГОСТ 7746-2001 «Трансформаторы тока. Общие технические условия».
3 ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
4 ТУ 3414-013-04682485-2000 «Трансформаторы тока ТВ-II0* и ТВ-220*. Технические условия».
