Трансформаторы тока измерительные IMB (далее - трансформаторы) предназначены для преобразования и передачи сигнала измерительной информации средствам измерений, приборам защиты, автоматики, сигнализации и управления в электрических цепях переменного тока номинальной частотой 50 Гц.

Информация по Госреестру

Основные данные
Номер по Госреестру	РБ 03 13 5472 14
Наименование	Трансформаторы тока измерительные IMB
Год регистрации	2014
Номер сертификата	9258
Дата регистрации	2014-07-29
Срок действия	2019-07-29
Получатель сертификата	фирма "ABB AB, High Voltage Products", Швеция (SE)

Производитель / Заявитель

фирма "ABB AB, High Voltage Products"

Адрес: Lyviksvagen 4, 111 80, Ludvika

Контакты: Phone:+46 240 78 20 00 Fax: +46 240 78 32 20

Поверка

Межповерочный интервал / Периодичность поверки

48 мес.

Методика поверки

Поверка проводится по: МРБ МП.2228-2012 (для трансформаторов с номинальным первичным током свыше 3000 А и рабочим напряжением свыше 110 кВ); ГОСТ 8.217-2003 (для трансформаторов с номинальным первичным током до 3000 А и рабочим напряжением до 110 кВ).

Поверители

Скачать

Описание типа РБ 03 13 5472 14 [2014-11-03]

rb-03-13-5472-14_2014-11-03.pdf

Скачать

Описание типа

Назначение Описание Знак утверждения типа Комплектность Поверка Нормативные документы Заключение

Назначение

Применяются в распределительных установках высокого напряжения, схемах измерения и учета электроэнергии.

Описание

Трансформаторы тока измерительные IMB имеют следующие модификации: IMB 36, IMB 72, IMB 123, IMB 145, IMB 170, IMB 245, IMB 362, IMB 420, IMB 550, IMB 800.

Трансформаторы тока измерительные IMB - маслонаполненные.

Первичная обмотка состоит из одного или нескольких параллельных алюминиевых или медных проводников U-образной формы, выполненных по типу ввода с емкостными обкладками.

Сердечники для измерений изготавливаются из сплава никеля, который характеризуется малыми потерями и низким уровнем насыщения.

Сердечники для защит выполнены из высококачественной стальной ленты с ориентированной структурой.

Вторичная обмотка состоит из медного провода с двухслойной эмалевой изоляцией. Поэтому утечки тока между обмотками и между дополнительными отпайками обмоток незначительны. Зажимы вторичной обмотки помещены в коробке соединительных зажимов.

Обмотки проходят сушку под вакуумом. После сборки трансформатора все свободное внутреннее пространство (примерно 60 %) заполняется чистым сухим кварцевым песком. Подготовленный таким образом трансформатор вакуумируется и заполняется дегазированным минеральным маслом, которое перемешивается с песком.

Основанием трансформатора является алюминиевый бак, в котором расположены сердечники с вторичными обмотками.

Расширительная система с азотной подушкой обеспечивает увеличение эксплуатационной надежности и сводит к минимуму потребность в техобслуживании и инспекциях.

Внешний вид трансформаторов приведен на рисунке 1.

Пломбировка трансформаторов производится по схеме, приведённой н приложения.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Модификации трансформаторов	IMB 36, IMB 72, IMB 123, IMB 145, IMB 170, IMB 245, IMB 362, IMB 420, IMB 550, IMB 800
Наибольшее рабочее напряжение, кВ	36; 72; 123; 145;170;245;362;420; 550; 800.
Номинальный первичный ток, А	50, 100, 150, 200, 300, 400, 500. 600. 800, 1000, 1200, 1500, 2000, 3000, 4000.
Номинальный вторичный ток, А	/1; /5.
Номинальная частота напряжения сети, Гц	50.
Количество вторичных обмоток, шт	до 8.
Классы точности трансформатора:
обмотки для измерений	0,2; 0,2S; 0,5; 0,5S.
обмотки для защиты	5Р; ЮР.
Номинальная предельная кратность	от 5 до 40.
Номинальный коэффициент безопасности	5; 10.
Номинальная вторичная нагрузка:
обмотки для измерений	3; 5; 10; 15; 20; 25; 30; 50; 60; 75; 100;
обмотки для защиты	3; 5; 10; 15; 20; 25; 30; 50; 60; 75; 100.
Рабочий диапазон температур окружающего воздуха, °C	от минус 40 до плюс 40
Средний срок эксплуатации, лет	30

Габаритные размеры и масса трансформаторов определяются требованиями заказчика.

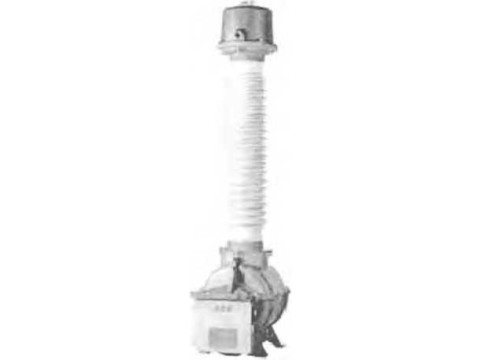

Рисунок 1 Внешний вид трансформаторов тока 1МВ.

Знак утверждения типа

Знак утверждения типа наносят на титульный лист руководства по эксплуатации типографским способом (методом офсетной печати).

Комплектность

В комплект поставки входит:

трансформатор тока	1 шт.;
паспорт	1 экз.;
руководство по эксплуатации	1 экз.;
упаковка	1 шт.

Поверка

Поверка трансформаторов тока измерительных IMB с номинальным первичным током до 3000 А и рабочим напряжением до НО кВ проводится в соответствии с ГОСТ 8.217-2003 "Государственная система обеспечения единства измерений. Трансформаторы тока. Методика поверки".

Поверка трансформаторов тока измерительных IMB с номинальным первичным током свыше 3000 А и рабочим напряжением свыше НО кВ проводится в соответствии с МРБ МП. 2228-2012 "Трансформаторы тока".

Нормативные документы

ГОСТ 7746-2001

ГОСТ 8.217-2003

МРБ МП. 2228-2012

"Трансформаторы тока. Общие технические условия" "Государственная система обеспечения единства измерений. Трансформаторы тока. Методика поверки" "Трансформаторы тока".

Заключение

Трансформаторы тока измерительные IMB соответствуют требованиям ГОСТ 7746-2001 и документации «ABB АВ, High Voltage Products», г. Лудвика, Швеция. Межповерочный интервал - не более 48 месяцев.

Государственные приемочные испытания проведены: государственным предприятием "Гомельский ЦСМС" адрес: ул. Лепешинского, 1, 246015, г. Гомель, тел./факс 68-44-01 Аттестат аккредитации № BY/112 02.6.0.0002
