Измерители параметров силовых трансформаторов К540-3
Номер в ГРСИ РФ: | РБ 03 13 6408 17 |
---|---|
Раздел: | Средства измерений электрических величин [13] |
Категория: | Трансформаторы |
Производитель / заявитель: | ООО "Молния-Белгород", г. Белгород |
Описание типа РБ 03 13 6408 17 [2018-02-07]
rb-03-13-6408-17_2018-02-07.pdf
|
Скачать |
Измеритель параметров силовых трансформаторов "К540-3" (в дальнейшем именуемый - измеритель), предназначен для выполнения измерений в процессе электромагнитных испытаний трансформаторов всех схем и групп соединения при техническом обслуживании, ремонте, наладке в соответствии с ГОСТ 3484.1-88 и РД 34.45-51.300-97:
Информация по Госреестру
Основные данные | |
---|---|
Номер по Госреестру | РБ 03 13 6408 17 |
Наименование | Измерители параметров силовых трансформаторов К540-3 |
Год регистрации | 2017 |
Номер сертификата | 11331 |
Дата регистрации | 2017-10-03 |
Срок действия | 2018-11-20 |
Получатель сертификата | ООО "Молния-Белгород", г. Белгород, Российская Федерация (RU) |
Производитель / Заявитель
ООО "Молния-Белгород"
Адрес: 308006, г. Белгород, ул. Волчанская, 84-А
Контакты: (+7 4722) 42-11-79; (+7 4722) 21-13-91; E-mail: rosenergopribor@mail.ru; http://www.molnia-lab.ru
Поверка
Межповерочный интервал / Периодичность поверки | 12 мес. |
Методика поверки | Поверка проводится по МП 55598-13. |
Признание поверки | Первичная при выпуске из производства: ВНИИМС (аттестат аккредитации - №RA.RU.311493, шифр поверительного клейма - М)(НТК №09-17). |
Поверители
Скачать
Описание типа РБ 03 13 6408 17 [2018-02-07]
rb-03-13-6408-17_2018-02-07.pdf
|
Скачать |
Описание типа
Назначение
Измеритель параметров силовых трансформаторов "К540-3" (в дальнейшем именуемый - измеритель), предназначен для выполнения измерений в процессе электромагнитных испытаний трансформаторов всех схем и групп соединения при техническом обслуживании, ремонте, наладке в соответствии с ГОСТ 3484.1-88 и РД 34.45-51.300-97:
- измерение тока и потерь холостого хода при малом и номинальном напряжениях возбуждения трансформаторов; '
- измерение тока и потерь короткого замыкания;
- измерение коэффициента трансформации;
- определение группы соединения обмоток трехфазных трансформаторов и полярности выводов однофазных трансформаторов;
- измерение сопротивления обмоток трансформаторов постоянному току.
В процессе измерения выполняется контроль несимметричности, несинусоидальности и частоты напряжения возбуждения. Измеритель применяется, как в лабораторных, так и в полевых условиях. Исполнение изделия соответствует климатической категории УХЛ 4.2 по ГОСТ 15150-69.
Описание

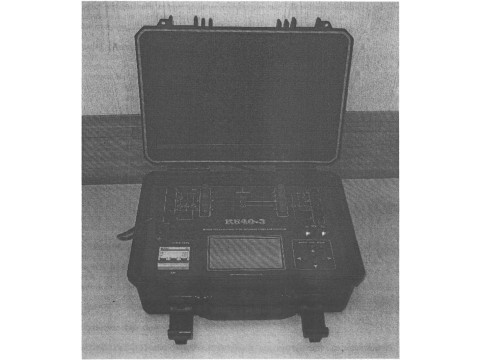

Измеритель является переносным оборудованием и размещен в пластиковом противоударном кейсе рис 1.
Принцип действия прибора основан на измерении линейных и фазных напряжений обмоток низкого, и высокого напряжения, токов по трем фазам, частоты входного напряжения, падение напряжения и ток нагрузки при измерении сопротивления обмоток трансформаторов постоянному току. По измеренным параметрам прибор вычисляет следующие величины:
- мощность потерь холостого хода и короткого замыкания трансформаторов;
- коэффициенты трансформации;
- угол сдвига напряжений обмоток высокого и низкого напряжений;
- сопротивления обмоток постоянному току.
В приборе предусмотрено подключение трех внешних трансформаторов тока и трех внешних трансформаторов напряжения, что позволяет расширить величины измеряемых токов, напряжений, и мощностей до пределов, ограниченных параметрами применяемых трансформаторов тока и напряжения. Коэффициенты трансформации дополнительных трансформаторов учитывается микропроцессорным модулем и на жидкокристаллический экран выводятся результаты измеренных параметров испытуемого трансформатора.
Для предотвращения несанкционированного доступа к печатной плате и элементной базе в период эксплуатации, винт крепл§^^ш^^^трибора к корпусу пломбируется нанесением оттиска клейма ОТК или повда$е^ноЖ^?А
Государственный реестр) || 1 средств измерений / II \ Республики Беларусь J // \Дла документов/ //

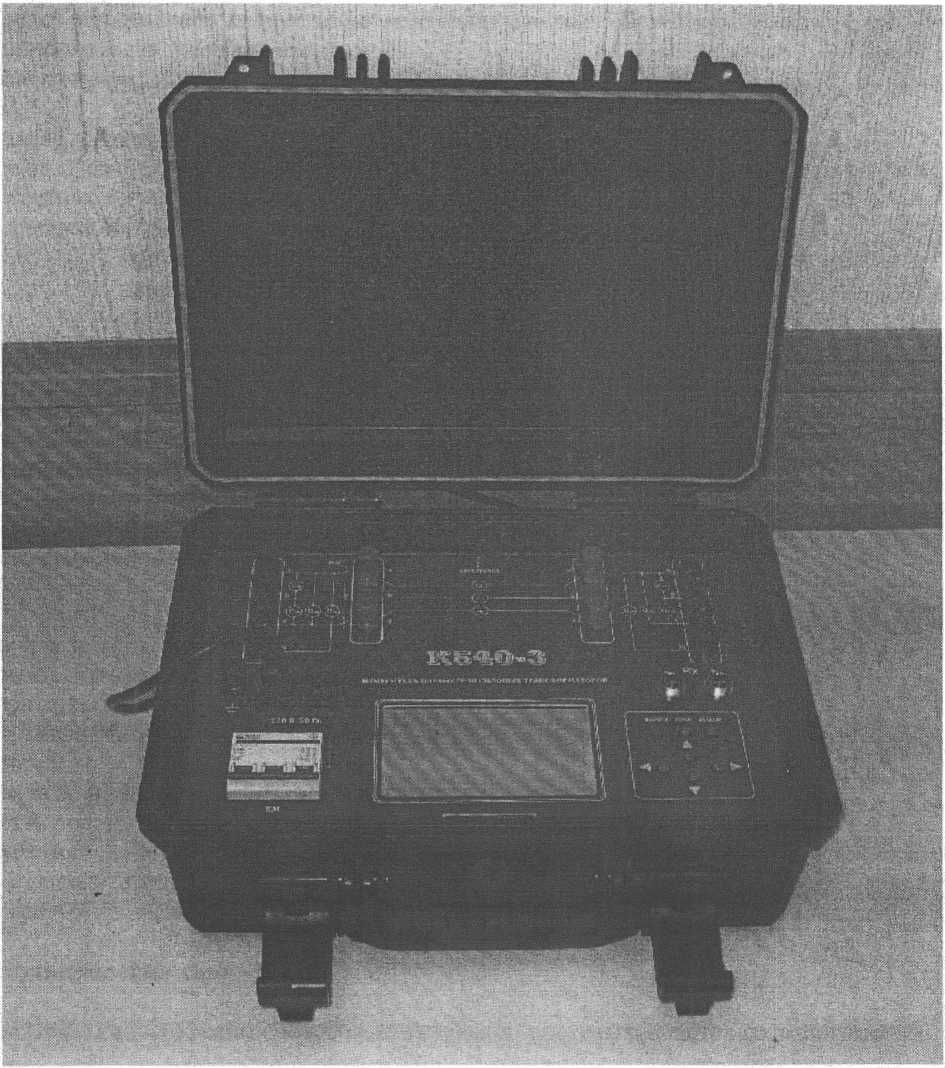

Рис. 1
Технические характеристики
Диапазон измерения силы переменного тока (три канала) \ А
Диапазон измерения напряжения переменного тока (два трехканаль измерителя)2, В
Диапазон измерения активной мощности (три канала)1^^>к<?ЧЖ
Диапазон измерения сопротивления постоянному току^бы
Диапазон измерения частоты, Гц
Пределы измерения силы переменного тока, А
Пределы измерения напряжения переменного тока, В
Предел измерения сопротивления постоянному току, Ом
«о о
Основная приведенная погрешность измерения напряжения переменного тока на каждом из пределов, не более, %
Основная приведенная погрешность измерения силы переменного тока, не более, %
Основная приведенная погрешность измерения активной мощности, не более, при cos(l_u,i) >0,8; %
Абсолютная погрешность измерения частоты, не более, Гц
Абсолютная погрешность измерения сопротивления постоянному току, при Иизм >10 Ом; мОм
при 1 <Иизм <10 Ом; мОм
при 0,1 <Иизм < 1 Ом; мОм
при 0,001 <Иизм <0,1 £)м; мОм
Входное сопротивление каналов измерения напряжения, не менее, кОм 550
Падение напряжения на канале измерения силы тока, не более, мВ
Средний с^ок службы прибора не менее, лет
Средняя наработка на отказ не менее, ч 10 000
Рабочие условия применения
- температура окружающего воздуха, °C +5 ... +40
- относительная влажность воздуха при 30 °C, % до 80
- атмосферное давление, кПа (мм. рт. ст.) 84... 106,7
(630...800)
- напряжение питающей сети переменного тока, В 220±22
- частота питающей сети, Гц 50±1
Габаритные размеры, мм, не более 400*320* 180
Масса, кг, не более 6
Примечания:
1 - Без использования внешнего измерительного трансформатора тока.
2 - Без использования внешнего измерительного трансформатора напряжения.
Допустимая дополнительная погрешность измерения, вызванная изменением температуры окружающей^ среды от нормальных до предельных значений в рабочем диапазоне ' температур, не превышает половины-предела допускаемой основной погрешности.
Знак утверждения типа
наносится: - типографским способом на титульном листе руководства по эксплуатации;
Комплектность
Обозначение |
Наименование |
Количество, шт. |
К540-3.000.000.000 |
Измеритель параметров силовых трансформаторов "К540-3" |
1 |
КИС-10.000.000.000 |
Кабель для измерения сопротивления (10 м) |
1 |
КИС-11.000.000.000 |
Тара транспортная о< |
1 |
К54ОЗ-О1-1.00.00.00 РЭ |
$7 \о.+А Руководство по эксплуатации^ о / ------------------------------------------</о— ,.а . ..... |
Поверка
проводится по документу МП 55598-13 «Измеритель параметров силовых трансформаторов К540-3. Методика поверки», утвержденному ГЦИ СИ ФБУ «Костромской ЦСМ» в сентябре 2013 г..
Основные средства применяемые при поверке:
Калибратор 3041 0...1020 В, ПГ±0,04 %; 0...30 А, ПГ±0.05 %; 10 Гц... 10 МГц, ПГ±0,0001 % Установка УППУ-МЭ 3.1 К-02 с «Энергомонитор-3.1 К-02», 0... 144 кВт, ПГ ± 0,02 % Катушки электрического сопротивления КТ 0,01: Р310 0,001 Ом; Р310 0,01 Ом; Р321 0,1 Ом; Р321 1 Ом; Р321 10 Ом; Р331 100 Ом;
Сведения о методиках (методах) измерений Сведения отсутствуют.
X
Нормативные документы
1. ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
2. ГОСТ 3484.1-88 «Трансформаторы силовые. Методы электромагнитных испытаний».
3. ГОСТ 8.551-86 «Государственная система обеспечения единства измерений. Государственный специальный эталон и государственная поверочная схема для средств измерений электрической мощности и коэффициента мощности в диапазоне частот 40-20000 Гц».
4. ГОСТ 8.028-86 «Государственная система обеспечения единства измерений. Государственный первичный эталон и государственная поверочная схема для средств измерений электрического сопротивления».
5. ТУ У 33.2-3093907831-002:2012 «Измеритель параметров силовых трансформаторов К540-3. Технические условия»
Рекомендации к применению
нет.
