Трансформаторы напряжения антирезонансные трехфазные НАЛИ-НТЗ-6, НАЛИ-НТЗ-10 (далее - трансформаторы) предназначены для передачи сигнала измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты с номинальным напряжением 6 и 10 кВ с неэффективно заземленной нейтралью.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 6005 16 |
| Наименование | Трансформаторы напряжения антирезонансные трехфазные НАЛИ-НТЗ-6, НАЛИ-НТЗ-10 |
| Год регистрации | 2016 |
| Номер сертификата | 10417 |
| Дата регистрации | 2016-05-31 |
| Срок действия | 2020-02-06 |
| Получатель сертификата | ООО "Невский Трансформаторный Завод "Волхов", г. Великий Новгород, Россия (RU) |
Производитель / Заявитель
ООО "Невский Трансформаторный Завод "Волхов"
Адрес: ул. Северная, д. 19, г. Великий Новгород
Контакты: +7 (8162) 60-80-08
Поверка
| Межповерочный интервал / Периодичность поверки | 48 мес. |
| Методика поверки | Поверка проводится по ГОСТ 8.216-2011. |
| Признание поверки | Первичная при выпуске из производства: Тест-Санкт-Петербург (аттестат аккредитации - № RA.RU.311483, шифр поверительного клейма - СП)(НТК №05-16); ООО "Невский Трансформаторный Завод "Волхов" (аттестат аккредитации - № RA.RU.311629, шифр поверительного клейма - ГЭЯ)(НТК №10-16). |
Поверители
Скачать
|
Описание типа РБ 03 13 6005 16 [2016-07-11]
rb-03-13-6005-16_2016-07-11.pdf
|
Скачать |
Описание типа
Назначение
Трансформаторы напряжения антирезонансные трехфазные НАЛИ-НТЗ-6, НАЛИ-НТЗ-10 (далее - трансформаторы) предназначены для передачи сигнала измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты с номинальным напряжением 6 и 10 кВ с неэффективно заземленной нейтралью.
Описание
Принцип действия трансформаторов напряжения основан на преобразовании посредством электромагнитной индукции переменного тока одного напряжения в переменный ток другого напряжения при неизменной частоте и без существенных потерь мощности. Трансформаторы напряжения относятся к классу масштабных измерительных преобразователей электрических величин.
Трансформаторы напряжения НАЛИ-НТЗ-6, НАЛИ-НТЗ-10 - трехфазные, антирезонансные, электромагнитные, с литой изоляцией, с возможностью контроля изоляции сети.
Трансформаторы выпускаются в виде двух модификаций, отличающихся рабочим напряжением. Также трансформаторы имеют два конструктивных исполнения: без предохранительного устройства и с предохранительным устройством (исполнение «-01»).
Трансформаторы изготавливаются в виде опорной конструкции. Выводы первичной обмотки «А», «В», «С» расположены на верхней поверхности трансформатора. Заземляемый вывод «X» и выводы вторичных обмотки расположены в нижней части трансформатора. Трансформаторы конструктивного исполнения «-01» имеют съемные предохранительные устройства' с рабочим напряжением до 10 кВ, током срабатывания 0,5 - 0,8 А, которые монтируются на выводы «А», «В», «С» первичной обмотки трансформатора.
Активная часть трансформатора состоит из двух трансформаторов, залитых в одном корпусе. Первый трансформатор - трансформатор прямой последовательности (ТПП) -трехфазный трехстержневой, второй - трансформатор нулевой последовательности (ТИП) -однофазный двухстержневый.
Выводы вторичных обмоток трансформаторов выполнены в виде винтов Мб и расположены в контактной коробке, закрепленной на основании и закрываемой съемной изоляционной пломбируемой крышкой.
Корпус трансформаторов выполнен в виде блока, отлитого из компаунда на основе эпоксидной смолы, обеспечивающем главную изоляцию и защиту обмоток от климатических и механических воздействий.
На боковой стенке корпуса трансформаторов размещена табличка технических данных.
На опорных швеллерах, образующих установочную раму трансформатора, имеются четыре отверстия диаметром 14 мм, предназначенные для крепления трансформатора в ячейке комплектного распределительного устройства (КРУ(Н)) или на месте установки.
Трансформаторы предназначены для установки в шкафы КРУ(Н) и другие электроустановки и являются комплектующими изделиями.
Рабочее положение трансформаторов в пространстве - любое.
Трансформаторы относятся к не ремонтируемым и не восстанавливаемым изделиям. Допускается замена предохранительных устройств в случае их срабатывания.

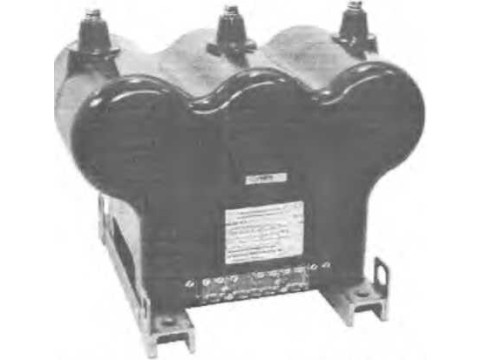

Трансформатор напряжения НАЛИ-НТЗ-10

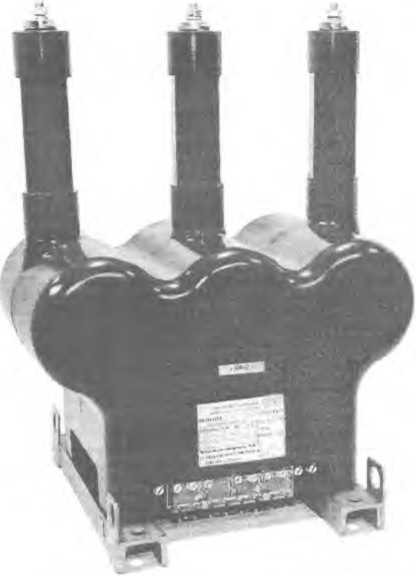

Трансформатор напряжения НАЛИ-НТЗ-10 с предохранительными устройствами
Мегрологические и технические характеристики
Таблица 1 - Характеристики трансформаторов напряжения НАЛИ-НТЗ-6, НАЛИ-НТЗ-10
|
Наименование параметра |
Значение параметра | |
|
НАЛИ-НТЗ-6 |
НАЛИ-НТЗ-10 | |
|
Класс напряжения, кВ |
6 |
10 |
|
Наибольшее рабочее напряжение, кВ |
7,2 |
12 |
|
Номинальное напряжение первичной обмотки, кВ |
6 |
10 |
|
Номинальное напряжение первой основной вторичной обмотки (а>; вь сО, В |
100 | |
|
Номинальное напряжение второй основной вторичной обмотки (а2; В2; с2; оД В |
100 | |
|
Номинальное напряжение дополнительной вторичной обмотки (ал; xj, В |
100 | |
|
Класс точности основных вторичных обмоток в диапазоне нагрузок 0,0 ч- 1,0 SH0M: первой основной вторичной обмотки (ai; вь ci) второй основной вторичной обмотки (а2; в2; с2; о2) |
0,2 0,5 | |
|
Классы точности дополнительной вторичной обмотки (ад; хд) |
ЗР | |
|
Номинальные междуфазные трехфазные мощности основных вторичных обмоток, В А при их одновременной нагрузке при cos ф=0,8: первой основной вторичной обмотки (ai; вй с0 второй основной вторичной обмотки (а2; в2; с2; о2) |
30 60 | |
|
Наименование параметра |
Значение параметра | |
|
НАЛИ-НТЗ-6 |
НАЛИ-НТЗ-10 | |
|
Номинальная мощность дополнительной вторичной обмотки (ад; Хд) при однофазном замыкании на землю, В-А |
30 | |
|
Напряжение на выводах дополнительной вторичной обмотки (ад; Хд), В: при симметричном режиме работы сети при замыкании одной из фаз на землю |
100 | |
|
Предельная мощность вне класса точности, В-А: первичной обмотки первой основной вторичной обмотки (aj; bj; щ) второй основной вторичной обмотки (аз; в2; сз; о?) дополнительной вторичной обмотки (ад; хд) |
1000 450 450 100 | |
|
Номинальная частота напряжения питающей сети, Гц |
50 | |
|
Схема и группа соединения обмоток |
Ун/У/Ун/п-0 | |
|
Габаритные размеры, мм (длинахширина*высота) |
429x360x360 | |
|
Масса, кг: без предохранительных устройств с предохранительными устройствами |
74 78 | |
|
Климатическое исполнение и категория размещения по ГОСТ 15150-69 |
УХЛ2 в диапазоне рабочих температур от минус 60 до плюс 55 °C; Т2 в диапазоне рабочих температур от минус 10 до плюс 60 °C | |
|
Средний срок службы трансформатора, не менее, лет |
30 | |
Знак утверждения типа
Знак утверждения типа наносится методом трафаретной печати на табличку технических данных трансформатора и типографским способом на титульные листы руководства по эксплуатации и паспорта.
Комплектность
|
Трансформатор Паспорт Руководство по эксплуатации |
1 шт. 1 экз. согласно заказу (не менее 1 экз. на 12 трансформаторов). |
Поверка
осуществляется по ГОСТ 8.216-2011 «ГСП. Трансформаторы напряжения. Методика поверки».
Средства поверки: трансформатор напряжения измерительный лабораторный НЛЛ-15 (Госреестр № 5811-06); прибор сравнения КНТ-03 (Госреестр № 24719-03); магазин нагрузок МР3025 (Госреестр № 22808-07).
Сведения о методах измерений
Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации 0.НТ3.142.029 РЭ.
Нормативные документы
1. ГОСТ 1983-2001 Трансформаторы напряжения. Общие технические условия.
2. ГОСТ Р 8.746-2011 ГСИ. Государственная поверочная схема для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/^3 до 750/л/З кВ.
3. ГОСТ 8.216-2011 ГСИ. Трансформаторы напряжения. Методика поверки.
4. ТУ 3414-010-30425794-2014 Трансформаторы напряжения антирезонансные трехфазные НАЛИ-НТЗ-6, НАЛИ-НТЗ-10. Технические условия. <
