Трансформаторы напряжения ЗНОЛ-ЭК-24
| Номер в ГРСИ РФ: | РБ 03 13 6151 16 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Категория: | Трансформаторы |
| Производитель / заявитель: | ООО «Электрощит-Ко», п.Бабынино, Калужская обл. |
|
Описание типа РБ 03 13 6151 16 [2017-02-02]
rb-03-13-6151-16_2017-02-02.pdf
|
Скачать |
Трансформаторы напряжения ЗНОЛ-ЭК-24 (далее - трансформаторы) предназначены для передачи сигнала измерительной информации измерительным приборам и устройствам защиты и управления в электросетях переменного тока промышленной частоты.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 6151 16 |
| Наименование | Трансформаторы напряжения ЗНОЛ-ЭК-24 |
| Год регистрации | 2016 |
| Номер сертификата | 10754 |
| Дата регистрации | 2016-11-29 |
| Срок действия | 2018-08-23 |
| Получатель сертификата | ООО "Электрощит-К", п. Бабынино Калужской обл., Россия (RU) |
Производитель / Заявитель
ООО "Электрощит-К"
Адрес: п. Бабынино, Калужская обл., ул. Советская, 24, 249210
Контакты: тел. (08448) 2-17-51, факс (08448) 2-24-58; info@tf-el.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 48 мес. |
| Метрологическое обеспечение | Трансформаторы метрологически НЕ обеспечены в Республике Беларусь ввиду отсутствия эталонных трансформаторов напряжения. |
| Методика поверки | Поверка проводится по ГОСТ 8.216-2011. |
| Признание поверки | Первичная при выпуске из производства и периодическая: ООО "Электрощит-К°" (аттестат аккредитации - №RA.RU.311442, шифр поверительного клейма - ВЧМ)(НТК №11-16). |
Поверители
Скачать
|
Описание типа РБ 03 13 6151 16 [2017-02-02]
rb-03-13-6151-16_2017-02-02.pdf
|
Скачать |
Описание типа
Назначение
Трансформаторы напряжения ЗНОЛ-ЭК-24 (далее - трансформаторы) предназначены для передачи сигнала измерительной информации измерительным приборам и устройствам защиты и управления в электросетях переменного тока промышленной частоты.
Описание
Принцип действия трансформаторов основан на преобразовании посредством электромагнитной индукции переменного тока одного напряжения в переменный ток другого напряжения при неизменной частоте и без существенных потерь мощности.
Трансформаторы однофазные, индуктивные, с одним изолированным выводом первичной обмотки, при этом другой конец первичной обмотки при эксплуатации заземляется. Корпус трансформатора выполнен из полиуретановой смолы, которая одновременно является главной изоляцией и обеспечивает защиту обмоток от механических и климатических воздействий.
Трансформаторы могут иметь до четырех вторичных обмоток. Выводы вторичных обмоток помещены в контактной коробке, закрепленной на основании. На основании также имеется клемма для заземления первичной обмотки с винтом Мб.

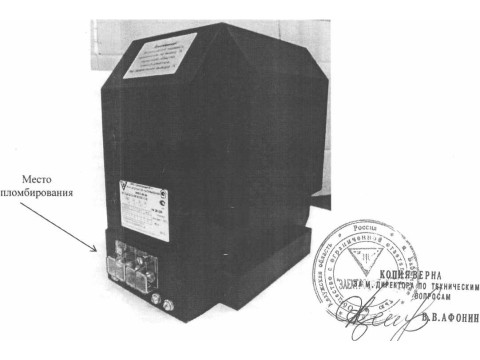

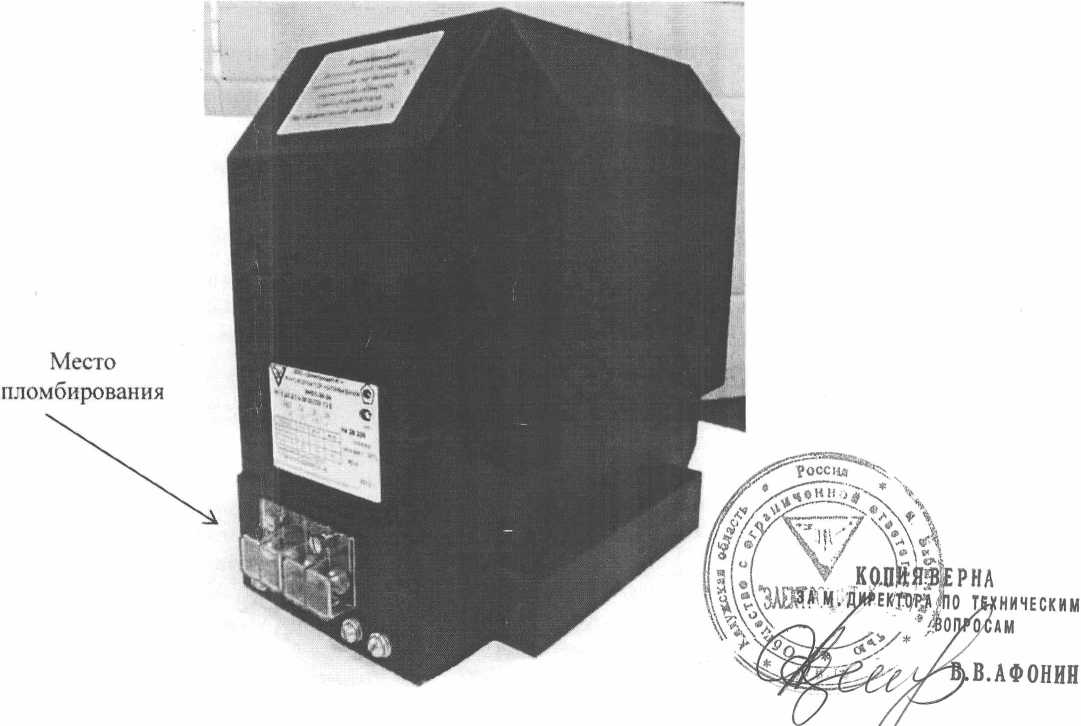

Рис. 1 - Внешний вид трансформаторов напряжения ЗНОЛ-ЭК-24
Технические характеристики
Основные метрологические и технические характеристики приведены в таблице 1. Таблица I - Метрологические и технические характеристики трансформаторов
|
Характеристика |
Значение |
|
Класс напряжение. кВ |
20; 24 |
|
Наибольшее рабочее напряжение, кВ |
24; 26,5 |
|
Номинальное напряжение первичной обмотки, кВ |
18/х/З; 20/х/З; 22/V3; 24/v3 |
|
Номинальное вторичное напряжение. В: - основной вторичной обмотки -дополнительной вторичной обмотки |
100N3. 110/хЗ" 100/3. 100, 110/31*, 110й |
|
Класс точности |
0.2; 0.5; 1,0; 3,0; ЗР: 6Р |
|
Номинальная мощность основной вторичной обмотки. В /\ |
от 1.25 до 300 |
|
Номинальная мощность дополнительной вторичной обмотки. В’А |
от 1,25 до 300 |
|
Номинальная частота. Гц |
50 ±0,5; 60” |
|
Средняя наработка на отказ, ч. не менее |
400 000 |
|
Средний срок службы, лет |
30 |
|
Климатическое исполнение по ГОСТ 15150-69 |
УХЛ. У и Г |
|
Категория размещения по ГОС Г 15150-69 |
2иЗ |
|
Габаритные размеры (Ш*Д*В). мм, не более: |
210x305x315 |
|
Масса, кг, не более |
40 |
|
Примечание: ’’Для трансформаторов напряжения предназначенных для поставок на экспорт | |
Знак утверждения типа
Знак утверждения типа наносится на титульный лист (в правом верхнем углу) паспорта и руководства по эксплуатации типографским способом, а так же на паспортную табличку трансформатора.
Комплектность
1. Трансформатор напряжения -1шт.
2. Руководство по эксплуатации - не мене 1 эка. на 6 шт.
3. Паспорт - 1 экз.
Поверка
Осуществляется по документу ГОСТ 8.216-2011 «ГСП. Трансформаторы напряжения. Методика поверки».
Основные средства поверки:
1. Государственный первичный специальный эталон единиц коэффициента масштабного
преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты ТЭТ 175-2009.
|
Вид измерений |
Измерения электрических и магнитных величин |
|
Номинальные значения. |
- диапазон измерений единицы коэффициента масштабного |
|
диапазон |
преобразования (КГ!) электрического напряжения переменного тока - 0.1... 10000; диапазон измерений единицы угла фазового сдвига (фС1) электрического напряжения переменного тока - 0...0.1 радиан: - номинальная частота ~ 50 1 ц; ~ диапазон номинальных напряжений - от 0,1/хЗ до 750/х'З кВ |
|
Вид измерений |
Измерения электрических и магнитных величин |
|
Случайная погрешность воспроизведения |
S(i(KM<l,6-10'6+l,21-10'8Kii(ll!M:i. S(cpi )<2• 1 О'”+0.0061 -Фгоим, радиан, |
|
Не исключенная систематическая погрешность |
(-).,(Ki )<4.75-10‘5 0(ф( )<2.83 1 О 'радиан |
2. Магазин нагрузок МРЗО25 (: 4 %).
Сведения о методах измерений
Сведения приведены в руководстве по эксплуатации «Трансформаторы напряжения ЗНОЛ-ЭК-24. Руководство по эксплуатации».
Нормативные документы
ГОСТ 1983-2001 «Трансформаторы напряжения. Общие технические условия».
ГОСТ 8.216-2011 «Трансформаторы напряжения. Методика поверки».
ТУ 3414-010-52889537-08 «Трансформаторы напряжения ЗНОЛ(П)-ЭК. Технические условия».
Рекомендации к применению
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
