Трансформаторы напряжения НКФ-330
| Номер в ГРСИ РФ: | РБ 03 13 5064 16 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Категория: | Трансформаторы |
| Производитель / заявитель: | ОАО "ПК ХК ЭЛЕКТРОЗАВОД", г. Москва |
[рансформаторы напряжения НКФ-ЗЗО являются масштабными преобразователями и предназначены для пи гания измерительных приборов и (или) устройств защиты и управления в электрических системах переменною гика промышленной частоты, применяются в сетях напряжением 330 кВ.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 5064 16 |
| Наименование | Трансформаторы напряжения НКФ-330 |
| Год регистрации | 2016 |
| Номер сертификата | 10389 |
| Дата регистрации | 2016-04-26 |
| Срок действия | 2019-02-13 |
| Получатель сертификата | ОАО "ПК ХК ЭЛЕКТРОЗАВОД", г. Москва, Россия (RU) |
Производитель / Заявитель
ОАО "ПК ХК ЭЛЕКТРОЗАВОД"
Адрес: ул. Электрозаводская, 21, г. Москва, 107023
Контакты: (495)777-82-05, (495)963-11-19
Поверка
| Межповерочный интервал / Периодичность поверки | 48 мес. |
| Метрологическое обеспечение | Трансформаторы на номинальное напряжение 330/корень3 кВ метрологически НЕ обеспечены в Республике Беларусь. |
| Методика поверки | Поверка проводится по ГОСТ 8.216-2011. |
| Признание поверки | Первичная при выпуске из производства и периодическая (для метрологически необеспеченных исполнений): Ростест-Москва (номер реестра - №094, шифр поверительного клейма - МА)(НТК №01-13). |
Поверители
Скачать
|
Описание типа РБ 03 13 5064 16 [2013-04-19]
rb-03-13-5064-16_2013-04-19.pdf
|
Скачать | ||
|
Описание типа РБ 03 13 5064 16 [2016-10-05]
rb-03-13-5064-16_2016-10-05.pdf
|
Скачать |
Описание типа
Назначение
[рансформаторы напряжения НКФ-ЗЗО являются масштабными преобразователями и предназначены для пи гания измерительных приборов и (или) устройств защиты и управления в электрических системах переменною гика промышленной частоты, применяются в сетях напряжением 330 кВ.
Описание
7рансформаторы напряжения НКФ-ЗЗО состоят из:
- магнитопровода. выполненною из элемро технической стали;
- первичных и вторичных обмоток, соединенных по каскадной схеме и размещенных в изоляционной покрышке;
- вспомогательных конструктивных деталей, соединяющих части трансформатора в единую конструкцию.
Принцип действия трансформаторов основан на физическом явлении электромагнитной индукции переменного тока.

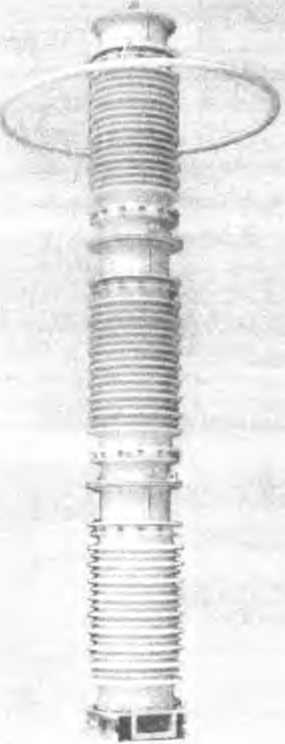

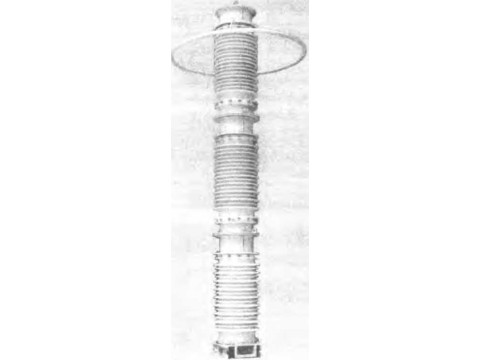

Рисунок I - Фотография общего вида трансформаторов напряжения НКФ-ЗЗО
Метрологические и технические характернейики
Основные метрологические характеристики трансформаторов напряжения НКФ-ЗЗО приведены н таблице I
Таблица 1 - Номинальные напряжения трансформаторов напряжения НКФ-330
|
Тип трансформатора |
Номинальные напряжения обмоток, В |
Номинальная мощность трансформаторов для классов точности, ВА |
Предельная мощность, В-А | ||||
|
НКФ-330-73У1 |
Первичная |
Вторичные |
0.2 |
0,5 |
1,0 |
3,0 | |
|
ззооооа'з |
100:93; 100 |
- |
400 |
600 |
1200 |
2000 | |
|
НКФ-330-73-01У1 |
330000:93 |
100:93; 100:93; 100 |
от 200 до 300 |
400 |
650 |
1200 |
2000 |
Номинальная частота, Гц Рабочие условия эксплуатации Масса, кг
50.
по ГОСТ 1983-2001.
2125.
5400 х 622 х 632.
400000 ч.
25.
У! по ГОСТ! 5150-69.
Габаритные размеры, мм, не более Средняя наработка на отказ Средний срок службы, лет Климатическое исполнение
Эна к утверждения типа
наносится на трансформатор методом гравирования и на паспорт типографским способом.
Комплектность
В комплект поставки входят:
|
- трансформатор напряжения |
1 [ПТ. |
|
- паспорт |
1 экз. |
|
- руководство по эксплуатации |
1 экз. |
|
- габаритный чертеж |
1 экз. |
Поверка
осуществляется в соответствии с ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки».
Перечень основных средств, применяемых при поверке:.
Делитель напряжения измерительный стационарный WMC 200/700, Госреестр №433211-09;
Мост переменного тока высоковольтный СА7100-2. Госреестр № 21884-08.
Сведения о методах измерений
Методы измерений с помощью трансформаторов напряжения НКФ-330 указаны в руководстве по эксплуатации.
Нормативные документы
ГОСТ 1983-200] «Трансформаторы напряжения. Общие технические условия».
ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки».
ТУ 16-94 ИАЯК.671243.008ТУ «Трансформаторы напряжения серии НКФ. Технические условия».
Рекомендации к применению
- при осуществлении торговли и товарообменных операций.
