Счетчики электрической энергии многофункциональные "ЭНЕРГИЯ-9BY"

Назначение

Счетчики электрической энергии многофункциональные «Энергия - 9BY» (далее - счетчики) предназначены для измерения активной и реактивной электрической энергии прямого в двух направлениях по дифференцированным во времени тарифам в однофазных и трехфазных сетях переменного тока промышленной частоты.

Область применения счетчиков - учет электрической энергии на объектах энергетики, на промышленных предприятиях и в коммунально-бытовой сфере в условиях применения дифференцированных по времени тарифов на электрическую энергию. Счетчики предназначены для применения как автономно, так и в составе автоматизированных систем учета и контроля электрической энергии.

Описание

Счетчики изготавливаются в следующих исполнениях:

- СТК1 - для измерения активной электрической энергии прямого направления в однофазных сетях переменного тока промышленной частоты;

- СТКЗ - для измерения активной и реактивной электрической энергии прямого и обратного направления в трехфазных сетях переменного тока промышленной частоты.

Конструктивно счетчики состоят из корпуса и крышки клеммной корпусе расположены плата процессора и индикации, плата трансе}

Дм Амуиеитщ/ плата измерительная, плата усилителей и клеммная коробка. Платы соединены между собой гибкими кабелями.

Счетчики измеряют электрическую энергию по принципу аналого-цифрового преобразования сигналов переменного тока и обработки полученных результатов преобразования с помощью специализированного микроконтроллера.

Для работы в составе автоматизированных систем учета и контроля электрической энергии счетчики имеют последовательный интерфейсный выход (RS 485/RF 434), оптический интерфейс (по IEC 1107) и телеметрический импульсный выход.

Счетчики имеют внутренний таймер и календарь, с возможностью автоматического перехода с зимнего времени на летнее и наоборот.

По требованию заказчика счетчики могут быть оснащены узлом управления включения/отключения нагрузки (до четырех каналов), представляющий собой электронный ключ, способный коммутировать напряжение до 220 В и ток до 1 А, либо по командам встроенного в счетчик таймера, либо по командам, переданным в счетчик по интерфейсному каналу с АСКУЭ или из иной управляющей программы.

Встроенным программным обеспечением предусмотрена блокировка доступа к счетчику через оптопорт как по команде с клавиатуры счетчика, так и по команде, переданной в счетчик по интерфейсному каналу.

По требованию заказчика счетчики могут быть оснащены разъемом для подключения внешнего низковольтного источника напряжения питания, что позволяет производить съем статистической информации со счетчика при отсутствии напряжения питания.

Основные функциональные возможности счетчиков: Счетчики, которые имеют индекс «В» в обозначении, оснащены встроенным контактором и позволяют: - организовать отпуск потребителю предварительно оплаченного количества электроэнергии;

- отключать нагрузку при превышении потребляемой нагрузкой мощности выше заданных допустимых значений или при израсходовании оплаченного лимита электроэнергии.

Счетчики, которые имеют индекс «И» в обозначении, позволяют реализовать функцию управления нагрузкой: встроенным контактором или управляя внешними коммутирующими устройствами.

Счетчики, которые имеют индекс «К1» в обозначении являются упрощенными исполнениями, предназначенными для учета электроэнергии в бытовом секторе (на замену индукционных счетчиков). Данные счетчики имеют поверочный (телеметрический) выход и, по требованию заказчика, могут быть оснащены интерфейсным выходом.

Счетчики с индексом «Z» в обозначении имеют встроенную систему контроля за разбалансировкой токов в фазной и нулевой цепях счетчика и неправильным включением счетчика. При разнице потребляемой мощности между каналами фазы и нуля больше 10 Вт, при условии, что нагрузка меньше 100 Вт и при разнице потребляемой мощности между каналами фазы и нуля больше 6%, при условии, что нагрузка больше 100 Вт - учет потребляемой элект^^^^^ш ведётся по каналу, мощность нагрузки на котором больше. В этом/блу^е^н» дисплее счетчика загорается светодиод «ОШИБКА», а в журнале событий фиксируется момент включения и момент выключения светодиода «ОШИБКА».

Счетчики с индексами «I4Z» фиксируют дату и время возникновения ошибки в памяти.

Счетчики с индексом «М» в обозначении обеспечивают мониторинг и вывод по интерфейсным каналам параметров выходных каналов.

Счетчики с индексом «т» в обозначении фиксируют воздействие внешнего переменного и постоянного магнитного поля при направленном воздействии на любую сторону поверхности счётчика.

Дополнительные интерфейсы RS 485, RS 434, PLC, ZigBee и GSM. Дополнительные интерфейсы поставляются по требованию заказчика и могут быть выполнены в виде сменных модулей.

Схема построения обозначения возможных исполнений однофазного счетчика «Энергия -9BY» (СТК-1) приведена на рисунке 1.

CTKl-lO.XXXXXXXXXtm - XX Дополнительные интерфейсы: ~Г “Т        Т |R1-ZigBee R2-RS 485 R3-RF434

PL -PLC RO-GSM

L функция фиксации воздействия внешнего магнитного поля расширенный температурный диапазон эксплуатации: t - от - 40° С до + 55° С, без t - от - 25° С до + 45° С

Z - функция зашиты от несанкционированных подключений — С - измерительный элемент - катушка

S - измерительный элемент - шунт

II - дисплей

12 - дисплей, интерфейс RF 434

13 - дисплей, интерфейс RS 485

14 - дисплей и оптопорт

15 - дисплей, интерфейс 485, оптопорт

------- L - функция подсветки дисплея

---------- условное обозначение базового тока :

1 - 10(40)А 2- 5(60)А 3-10(60)А

4-40(100)А 5 —10 (100)А 6-5(100)А

--------------К1, КЗ, К5, Кб, К8 - тип корпуса

---------------U - функция управления

------------------В - функция предварительной оплаты

----------------------10 - класс точности 1,0

Рисунок 1

Схема построения обозначения возможных исполнений трехфазного счетчика «Энергия - 9BY» (СТК-3) приведена на рисунке 2.

CTK-3XXXXXXX.XXXXXXtm - XX Дополнительные интерфейсы:

~| Г         Т Т I RI -ZigBee R2 - RS 485 R3 - RF 434

1 PL - PLC RO - GSM

- функция фиксации воздействия внешнего магнитного поля I расширенный температурный диапазон эксплуатации:

1 t - от -40°С до + 55°С; без t от -25°С до + 45°С

- К2, К4, К7, К9 - тип корпуса

■ L - функция подсветки дисплея

- I - средства коммуникации

- U - функция управления

- В - функция предварительной оплаты

D - тарифный учет

Р - тарифный учет и график нагрузки

М - тарифный учет, график нагрузки и измерение параметров сигналов

Т1 - трансформаторное трехпроводное включение по напряжению и току с номинальным током 1 А.

Т2 - трансформаторное четырехпроводное включение по напряжению и току с номинальным током 1 А

ТЗ - трансформаторное трехпроводное включение по напряжению и току с номинальным током 5 А.

Т4 - трансформаторное четырехпроводное включение по напряжению и току с номинальным током 5 А

НЗ - прямое трехпроводное включение по напряжению и трансформаторное по току с номинальным током 5 А

Н4 - прямое четырехпроводное включение по напряжению и трансформаторное по току с номинальным током 5 А

Н5 - прямое четырехпроводное включение по напряжению и току с номинальным током 10 А, максимальным током 40 А

Н6 - прямое четырехпроводное включение по напряжению и току с номинальным током 40 А, максимальным током 100 А

Н7 - прямое четырехпроводное включение по напряжению и току с номинальным током 5 А, максимальным током 60 А

Н8 - прямое четырехпроводное включение по напряжению и току с номинальным током 10 А, максимальным током 60 А

Н9 - прямое четырехпроводное включение по напряжению и току с номинальным током 10 А, максимальным током 100 А

А1 - измерение активной энергии в 1-м направлении

Q1 - измерение активной и реактивной энергии в 1-м направлении

Q2 - измерение активной и реактивной энергии в 2-х направлениях 02 - класс точности 0,2

05 - класс точности 0,5

10 - класс точности 1,0

Государственный

Примечание - В обозначениях счетчиков буквы и цифры после точки не указываются:

- при отсутствии соответствующей функции;

- при исполнении счетчиков следующих размеров (мм): 3-фазный -300x170x70, 1-фазный-200x130x87.

Общий вид и схема пломбировки от несанкционированного вскрытия счетчиков с указанием места нанесения знака государственной поверки в виде клейма (наклейки) приведены:

- рисунок 3 - однофазный счетчик в корпусе производства РУП «Гомельэнерго»;

- рисунок 4 - однофазный счетчик в корпусе индукционного;

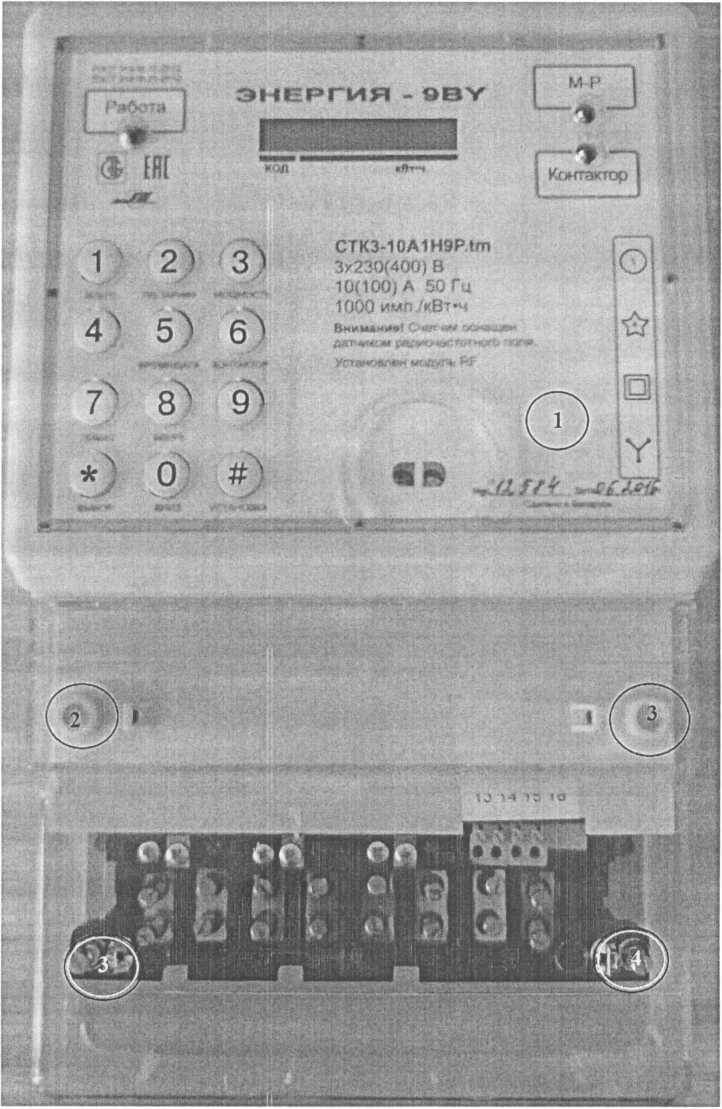

- рисунок 5 - трехфазный счетчик.

1. Место нанесения клейма-наклейки.

2. Место установки пломбы ОТК производителя.

3. Место установки пломбы с оттиском знака поверки.

4. Место установки пломбы энергоснабжающей организации для защиты от не санкционированного вскрытия счетчика.

5. Место установки пломбы энергоснабжающей организации для защиты от не санкционированного вскрытия счетчика.

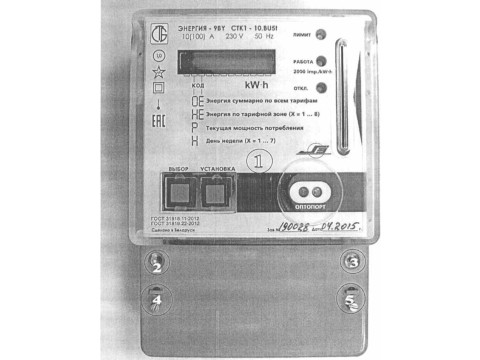

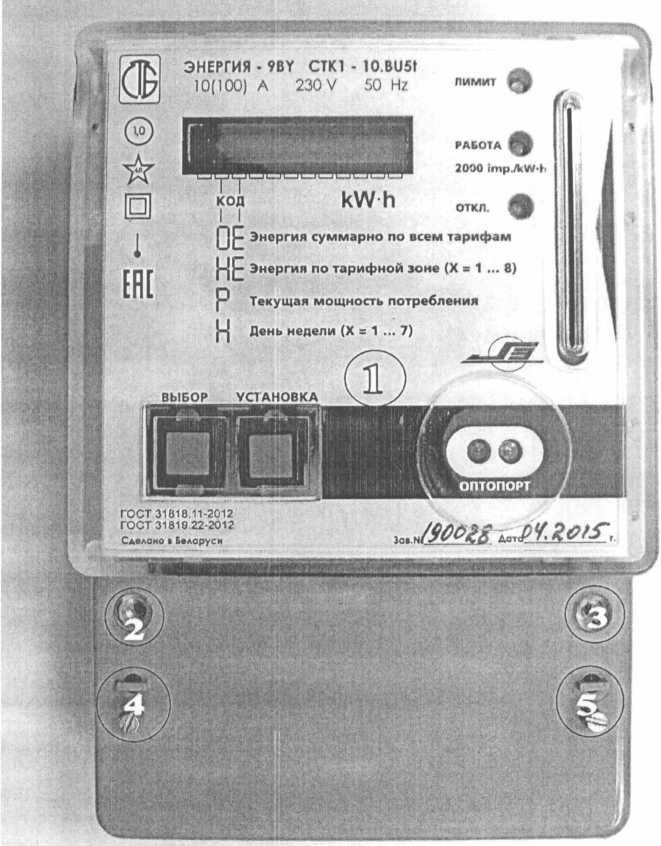

Рисунок 3 - общий вид и схема пломбировки от несанкционированного вскрытия однофазного счетчика в корпусе производства РУП «Гомельэнерго» с указанием места нанесения знака государственной поверки в виде кдейгла (наклейки).

\Д-М ДОКумМГ1м

1. Место установки пломбы ОТК производителя.

2. Место нанесения клейма-наклейки.

3. Место установки пломбы с оттиском знака поверки.

4. Место установки пломбы энергоснабжающей организации для защиты от не санкционированного вскрытия счетчика.

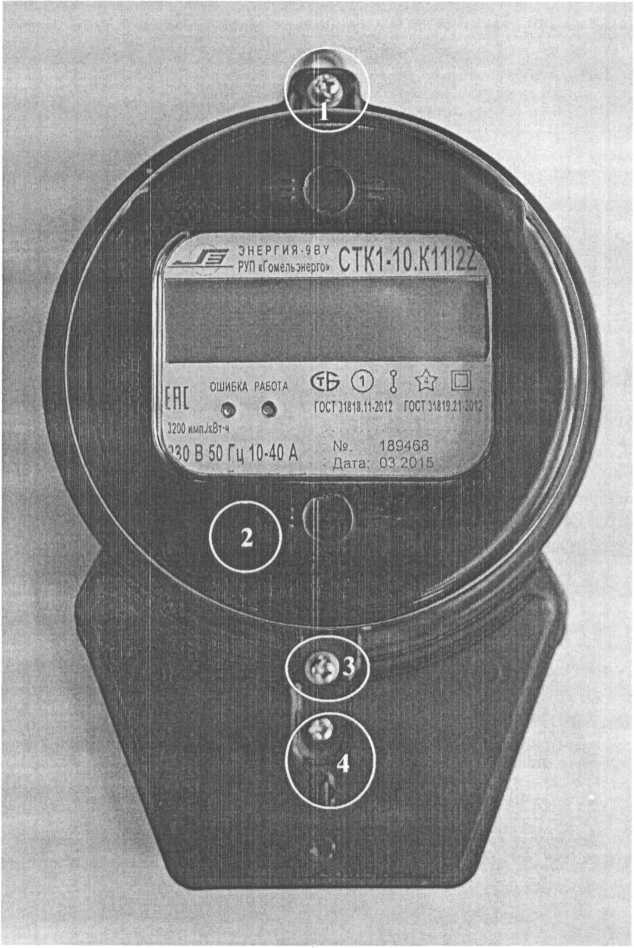

Рисунок 4 - общий вид и схема пломбировки от несанкционированного вскрытия однофазного счетчика в индукционном исполнении с указанием места нанесения знака государственной поверки в виде клейма (наклейки).

'встану

Государственный реестр! ! средств измерен и if// \ Республики Беларусб /

1. Место нанесения клейма-наклейки.

2. Место установки пломбы ОТК производителя.

3. Место установки пломбы с оттиском знака поверки.

4. Место установки пломбы энергоснабжающей организации для защиты от не санкционированного вскрытия счетчика.

5. Место установки пломбы энергоснабжающей организации для защиты от не санкционированного вскрытия счетчика.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Класс точности по ГОСТ 31819.21-2012, ГОСТЗ1819.22-2012, и ГОСТ 31819.23-2012 в части требований, предъявляемых к счетчикам активной и реактивной энергии указан в таблице 1

Таблица 1

Значение номинального напряжения в зависимости от исполнения счетчика указано в таблице 2 _________________________________________________________ Таблица 2

Значение номинального (базового) и максимального входных токов в зависимости от исполнения счетчика указано в таблице 3

_______________________________ Таблица 3

Значение порога чувствительности в зависимости от исполнения счетчика указано в таблице 4

Таблица 4

Погрешность суточного хода внутренних часов счетчиков при отсутствии напряжения сети - ± 3 с.

Погрешность суточного хода внутренних часов счетчиков при наличии напряжения сети - ± 1 с.

Энергонезависимое сохранение данных - до 10 лет.

Количество временных тарифных зон - до 72.

Габаритные размеры и масса счетчиков приведены в таблице 5.

Таблица 5

Счетчики предназначены для эксплуатации в следующих климатических

условиях:

- температура окружающей среды:

- от минус 25 до 45° С - для счетчиков без индекса «t» в обозначении;

- от минус 40 до 55° С - для для счетчиков с индексом «t» в обозначении;

- относительная влажность воздуха - до 90 % при 30° С;

- атмосферное давление от 84,0 до 106,7 кПа.

Степень защиты счетчика от проникновения пыли и воды IP51 по ГО 96.

Знак утверждения типа

Знак утверждения типа наносится на щиток счетчика при изготовлении шильдика и на титульный лист паспорта типографским способом.

Комплектность

Комплект поставки приведен в таблице 3

Таблица 3

Нормативные документы

ГОСТ 31818.11-2012 Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии.

ГОСТ 31819.21-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2.

ГОСТ 31819.22-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 22. Статические счетчики активной энергии классов точности 0,2S и 0,5S.

ГОСТ 31819.23-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии.

ТУ BY 400069497.011-2017 Счетчики электрической энергии многофункциональные Энергия-9ВУ. Технические условия.

МРБ МП.2237-2012 Счетчики электрической энергии многофункциональные «Энергия-9ВУ». Методика поверки МРБ МП.2237-2012.

МЕТРОЛОГИЧЕСКИЙ КОНТРОЛЬ

. Счетчики электрической энергии многофункциональныые «Энергия-9ВУ» обеспечены поверкой в Республике Беларусь. Методика поверки МРБ МП.2237-201 Применяемые эталоны:

1 Универсальная пробойная установка УПУ-10

2 Установка для поверки счетчиков электрической энергии МИРТЕК-

МЕТРОЛОГИЯ-ВУ-3-Б-0,05-СТ, класс точности 0,05; 0,1.

3 Счетчик электрической энергии эталонный «МИРТЕК-МЕТРОЛОГИЯ-BY-5300», класс точности 0,05.

4 Частотомер 43-54, погрешность измерения частоты, не более ± 5-10'7 ± 1 ед. сч.

5 Секундомер электронный Интеграл С-01, относительная погрешность -+(9,610-6Тх+0,01) с

Прослеживаемость передачи единиц физических величин обеспечивается действующими поверочными схемами до национальных эталонов Республики Беларусь.

Заключение

Счетчики электрической энергии многофункциональные «Энергия-9ВУ» соответствуют требованиям ГОСТ 31818.11-2012, ГОСТ 31819.21-2012, ГОСТ 31819.22-2012, ГОСТ 31819.23-2012 и ТУ BY 400069497.011-2017.

Межповерочный интервал не более 96 месяцев.

Государственные контрольные испытания проведены:

Республиканским унитарным предприятием

«Гомельский центр стандартизации, метрологии и сертификации»

Адрес: ул. Лепешинского,!, 246015, г. Гомель, Беларусь

Тел./факс +375 (232)26-33-01, 26-33-00

Электронный адрес: mail@gomelcsms.by

Аттестат аккредитации № BY 112 02.1.0.1751
