Счетчики электрической энергии трехфазные электронные Альфа А1140
| Номер в ГРСИ РФ: | РБ 03 13 3504 17 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Категория: | Счетчики электроэнергии |
| Производитель / заявитель: | ООО "Эльстер Метроника", г. Москва |
Счетчики электрической энергии трехфазные электронные Альфа А1140 (далее по тексту - счетчики Альфа А1140), класса точности 0,5S по ГОСТ 31819.22-2012 (ТУ 4228-012-29056091-06) по активной энергии, класса точности 1 по ГОСТ 31819.21-2012 по активной энергии, класса точности 1 и 2 по ГОСТ 31819.23-2012 по реактивной энергии предназначены для учета активной и реактивной энергии и мощности в цепях переменного тока в многотарифном или однотарифном режимах, а также для использования в составе автоматизированных систем контроля и учета электроэнергии (АСКУЭ).
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 3504 17 |
| Наименование | Счетчики электрической энергии трехфазные электронные Альфа А1140 |
| Год регистрации | 2017 |
| Номер сертификата | 11198 |
| Дата регистрации | 2017-06-23 |
| Срок действия | 2021-11-16 |
| Получатель сертификата | ООО "Эльстер Метроника", г. Москва, Россия (RU) |
Производитель / Заявитель
ООО "Эльстер Метроника"
Адрес: 1-й проезд Перова Поля, д.9, стр.3, 111141, г. Москва
Контакты: +7 (495) 730-02-85, 730-02-83 / metronica.to@elster.com
Поверка
| Межповерочный интервал / Периодичность поверки | 48 мес. |
| Методика поверки | Поверку, в т.ч. находящихся в эксплуатации, проводить по методике МП №476/447-2011 (2016 г.). |
| Признание поверки | Первичная при выпуске из производства: ФГУ "Ростест-Москва" (аттестат аккредитации - № RA.RU. 311341, шифр поверительного клейма - МА) (НТК №08-07). |
Поверители
Скачать
|
Описание типа РБ 03 13 3504 17 [2010-02-12]
rb-03-13-3504-17_2010-02-12.pdf
|
Скачать | ||
|
Описание типа РБ 03 13 3504 17 [2012-11-28]
rb-03-13-3504-17_2012-11-28.pdf
|
Скачать | ||
|
Описание типа РБ 03 13 3504 17 [2017-10-24]
rb-03-13-3504-17_2017-10-24.pdf
|
Скачать |
Описание типа
Назначение
Счетчики электрической энергии трехфазные электронные Альфа А1140 (далее по тексту - счетчики Альфа А1140), класса точности 0,5S по ГОСТ 31819.22-2012 (ТУ 4228-012-29056091-06) по активной энергии, класса точности 1 по ГОСТ 31819.21-2012 по активной энергии, класса точности 1 и 2 по ГОСТ 31819.23-2012 по реактивной энергии предназначены для учета активной и реактивной энергии и мощности в цепях переменного тока в многотарифном или однотарифном режимах, а также для использования в составе автоматизированных систем контроля и учета электроэнергии (АСКУЭ).
Для построения систем АСКУЭ на базе счетчиков Альфа А1140 могут использоваться цифровой интерфейс RS232 или RS485 и импульсный выход.
Описание
Результаты измерений получаются путем обработки и вычисления входных сигналов тока и напряжения микропроцессорной схемой основной платы счетчика. Измеренные данные, параметры конфигурации, статусная и иная информация хранятся в энергонезависимой памяти и могут отображаться на жидкокристаллическом индикаторе (ЖКИ) счетчика.
Счетчики позволяют вести многотарифный учет активной и реактивной энергии в двух направлениях. Счетчики имеют возможность измерения и отображения параметров электрической сети: фазных токов и напряжений, частоты сети, коэффициентов мощности трехфазной системы и пофазно, активной мощности трехфазной системы и пофазно, углов фаз тока и напряжения.
Вид измеряемой энергии и мощности, возможность накопления графиков нагрузки, наличие цифрового интерфейса определяется модификацией счетчика.
Функциональные возможности счетчика Альфа А1140 отражены в условном обозначении на щитке и в паспорте счетчика конкретного исполнения в виде буквенноцифрового кода, приведенного ниже и определяемого при заказе счетчика.
Трехэлементный счетчик Альфа А1140 универсален по схеме подключения, т. е. может включаться как в четырехпроводдную, так и в трехпроводную трехфазную сеть.
Пример записи типа счетчика - A1140-05-RAL-SW-GS-4T
А1140
05 - RAL
GS - 4 Т
Т Трансформаторное включение П Непосредственное включение
4 Трехэлементный счетчик (трех- или четырехпроводная линия)
GS GSM-модем GP GPRS-модем RF RF модеуль PLC-модем
W „------------
Дополнительное питание
S Цифровой интерфейс RS232
В Цифровой интерфейс RS485
Измерение активной и реактивной энергии в многотарифном R(T) режиме (Измерение активной энергии в многотарифном режиме)
А Двунаправленные измерения
L Графики нагрузки
05 Счетчик класса точности 0,5S
Ю Счетчик класса точности 1
А1140 Счетчик Альфа АН40
Примечания
1 Счетчик базового исполнения имеет интерфейс RS232 (индекс “S”) и дополнительное питание (индекс “W” в обозначении модификации).
2 При отсутствии в счетчике дополнительных функций, обозначаемых индексами “A”, “L”, “В”, “W”, “GS”, “GP”,“RF”,“PL” эти индексы в обозначении модификации счетчика отсутствуют. Отсутствие символа “W” означает наличие в счетчике импульсного выходного устройства.
3 В качестве цифрового порта может использоваться один из двух интерфейсов: RS232 (индекс “S”) или RS485 (индекс “В” в обозначении модификации).
4 Встроенный модуль связи может быть установлен только в счетчике базового исполнения (с индексом “S” в обозначении модификации).
Соответствие классов точности счетчиков Альфа А1140 непосредственного и трансформаторного включений по активной и реактивной энергии приведены в таблице 1.
Таблица 1
|
Измеряемая энергия |
Класс точности счетчика | |
|
Активная |
0,5S |
1 |
|
Реактивная |
1 |
2 |

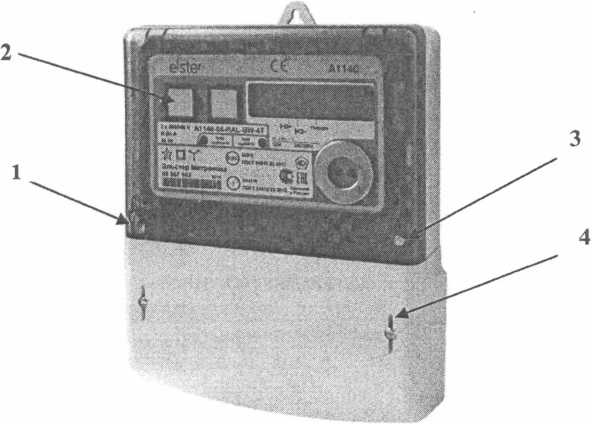

На рисунке 1 представлено фото общего вида счетчика с указанием схемы пломбировки от несанкционированного доступа.
I-пломба ОТК завода-изготовителя;
2-пломба кнопки "RESET";
3-пломба поверителя;
4-пломба энергоснабжающей организации.
Рисунок 1
Программное обеспечение
В счетчиках Альфа А1140 все измерения и вычисления выполняет ЦСП (цифровой сигнальный процессор), в который, в процессе изготовления счетчика, загружается внутреннее программное обеспечение "Счетчики электрической энергии трехфазные электронные "Альфа А1140" (далее по тексту - ВПО "Альфа А1140"), которое является метрологически значимым. Влияние ВПО на метрологические характеристики оценивают при испытаниях. При этом инструментальную погрешность средства измерения и погрешность, вносимую ВПО, не разделяют, и проверяют, что суммарная погрешность средства измерения не превышает допустимые значения. ВПО "Альфа А1140" аппаратно защищено от записи, что исключает возможность его несанкционированных настройки и вмешательства, приводящих к искажению результатов измерений.
Номер версии и цифровой идентификатор ВПО "Альфа А1140" можно получить из счетчика с помощью утилиты "Al 140_FW_CRC".
Идентификационные данные ВПО "Альфа А1140" указаны в таблице 2.
Таблица 2 - Идентификационные данные программного обеспечения счетчиков электрической энергии трехфазных электронных Альфа А1140
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
ВПО "Альфа А1140" |
А1140 (007.02) |
2-013220-L |
3872 |
CRC |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с МИ 3286-2010 «С».
Технические характеристики
приведены в таблице 3.
Таблица 3 - Метрологические и технические характеристики счетчиков электрической энергии трехфазных электронных Альфа А1140______~___________________
|
Наименование характеристики |
Значение |
Примечание |
|
Классы точности: - по ГОСТ 31819.22-2012 - по ТУ 4228-012-29056091-06 - по ГОСТ 31819.21-2012 - по ГОСТ 31819.23-2012 |
0,5S 0,5S 1 1;2 |
трансформ. вкл. непосредств. вкл. |
|
Количество тарифов |
до 4-х | |
|
Количество сезонов |
до 12 | |
|
Разрядность ЖКИ - дробная часть (количество знаков после запятой) программируется |
7 разрядов | |
|
Номинальные (1ном) (максимальные) токи, А |
1 (2), 5 (6), 5 (10) | |
|
Базовый (1б) (максимальный) ток, А - класс точности 0,5S - класс точности 1 |
10(100) 5(100) | |
|
Номинальные значения напряжения (UHOm), В |
3x57,7/100; 3x127/220; 3x220/380; 3x100; 3x220 | |
|
Рабочий диапазон напряжений, В |
от 0,8-U(Iom До 1,2'Uhom | |
|
Номинальное значение частоты, Гц |
50 |
60 по заказу |
|
Рабочий диапазон частот, Гц |
от 47,5 до 52,5 |
от 57 до 63 по заказу |
|
Постоянная счетчика по светодиодному индикатору LED и импульсному выходу, имп./(кВт-ч) [имп./(квар-ч)] - трансформаторное включение - непосредственное включение |
5000 1000 | |
|
Стартовый ток (чувствительность), А - класс точности 0,5S (трансформ, вкл.) - класс точности 1 (трансформ, вкл.) - класс точности 0,5S (непосредств. вкл.) - класс точности 1 (непосредств. вкл.) |
0,001 1Ном 0,002 1ном 0,002 1б 0,004 1б | |
|
Потребляемая мощность на фазу по цепям напряжения, ВА (Вт) |
1,3 (0,8) | |
|
Потребляемая мощность на фазу по цепям тока, В-А (Вт) - трансформаторное включение - непосредственное включение |
0,01 (0,01) 0,04 (0,04) | |
|
Параметры импульсного выхода: - напряжение, В, не более - ток, мА |
27 25 | |
|
Скорость обмена информацией при связи со счетчиком по цифровому интерфейсу, бод |
300-9600 | |
|
Защита от несанкционированного доступа - пароль счетчика - контроль снятия крышки зажимов - аппаратная защита метрологически значимой части |
Есть Трехуровневый Есть |
Окончание таблицы 3
|
Наименование характеристики |
Значение |
Примечание |
|
Сохранение данных в памяти, ч, не менее |
100000 | |
|
Средняя наработка до отказа, ч, не менее |
150000 | |
|
Средний срок службы, лет, не менее |
30 | |
|
Пределы основной абсолютной погрешности хода внутренних часов, с/сутки |
±0,5 | |
|
Габаритные размеры (ширина х высота х глубина), мм |
221 х 174 х 50 | |
|
Масса, кг, не более |
1,1 | |
|
Степень защиты по ГОСТ 14254-96 |
IP53 | |
|
Класс защиты по ГОСТ Р 51350-99 |
II | |
|
Условия эксплуатации: - температура окружающего воздуха, °C - относительная влажность, %, не более - атмосферное давление кПа (мм рт. ст.) |
от -40 до +65 0-98 60- 106,7 (460- 800) |
для ЖКИ от -25 до +65 |
Пределы допускаемых значений основной относительной погрешности измерения активной энергии в процентах при трехфазном симметричном напряжении и трехфазном симметричном токе не должны превышать пределов, установленных в ГОСТ 31819.22-2012, ГОСТ 31819.21-2012, ГОСТ 31819.23-2012 и ТУ 4228-012-29056091-06. В таблице 4 приведены пределы основной погрешности для счетчиков класса точности 0,5S непосредственного включения (по ТУ 4228-012-29056091-06).
Таблица 4
|
Значение тока для счетчиков непосредственного включения |
Коэффициент мощности |
Пределы допускаемой основной погрешности, %, для счетчиков класса точности 0,5S |
|
0,02 1б<1< 0,10 |
1 |
±1,0 |
|
0,10 1б <1<1макс |
±0,5 | |
|
0,05 1б <I<0,2QI6 |
0,5 (инд.) и 0,8 (емк.) |
±1,0 |
|
0,20 1б < I < 1Макс |
±0,6 | |
|
По требованию потребителя 0,201б <1<1б |
0,25 (инд.) и 0,5 (емк.) |
±1,0 |
Дополнительные погрешности, вызываемые изменением влияющих величин не превосходят пределов, установленных в ГОСТ 31819.22-2012, ГОСТ 31819.21-2012, ГОСТ 31819.23-2012 и ТУ 4228-012-29056091-06. В таблице 5 приведены пределы дополнительных погрешностей, вызываемых изменением влияющих величин, для счетчиков класса точности 0,5S непосредственного включения (по ТУ 4228-012-29056091-06).
Таблица 5
|
Влияющая величина |
Значение тока (при симметричной нагрузке, если не оговорено особо) для счетчиков непосредственного включения |
Коэффициент мощности |
Класс точности счетчиков 0,5S |
|
Изменение температуры окружающего воздуха относительно нормальной |
0,10 /g < I < /макс |
1,0 |
Средний температурный коэффициент, %/К ±0,03 |
|
0,20 /б — / — /макс |
0,5 (инд.) |
±0,05 |
Окончание таблицы 5
|
Влияющая величина |
Значение тока(при симметричной нагрузке, если не оговорено особо) для счетчиков непосредственного включения |
Коэффициент мощности |
Класс точности счетчиков 0,5S |
|
Отклонение напряжения от номинального значения в пределах ±10 % |
0,10 /$ < /< /макс |
1,0 |
Пределы дополнительной погрешности, % |
|
±0,20 | |||
|
0,20 /д < I < 7Макс |
0,5 (инд.) |
±0,40 | |
|
Отклонение частоты от 49 до 51 Гц |
0,10 /g < / < /макс |
1,0 |
±0,20 |
|
0,20/б </</макс |
0,5 (инд.) | ||
|
Постоянная магнитная индукция внешнего происхождения |
/б |
1,0 |
±2,00 |
|
Магнитная индукция внешнего происхождения величиной 0,5 мТл |
±1,00 | ||
|
Воздействие радиочастотного электромагнитного поля |
±2,00 | ||
|
Воздействие кондуктив-ных помех, наводимых радиочастотными полями |
/б |
±2,00 | |
|
Воздействие наносекундных импульсных помех |
Знак утверждения типа
наносится на щиток счетчика Альфа А1140 методом трафаретной печати и на титульный лист паспорта и руководства по эксплуатации типографским способом.
Комплектность
В комплект- поставки счетчика Альфа А1140 входят:
- счетчик;
- паспорт ДЯИМ.411152.019 ПС;
- руководство по эксплуатации ДЯИМ.411152.019 РЭ;
- методика поверки МП № 476/447-2011;
- программное обеспечение (ПО) AlphaPlus 100;
- упаковочная тара.
Примечание - Допускаемся комплектование и передача РЭ, МП и ПО на
электронном носителе; поставляется один CD-диск на партию счетчиков в 10 штук.
Поверка
осуществляется по документу МП 476/447-2011 «ГСП. Счетчики электрической энергии трехфазные электронные Альфа А1140. Методика поверки», утвержденному ФБУ «Ростест-Москва» 22 июля 2011 г.
Основные средства поверки:
- установка автоматическая многофункциональная для поверки счётчиков электрической энергии SJJ-1 с эталонным счетчиком класса точности 0,05;
- универсальная пробойная установка УПУ-10;
- IBM (PC-совместный компьютер) с ОС Microsoft Windows NT/2000/XP/Vista.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
1 ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»
2 ГОСТ 31818.11-2012 (IEC 62052-11:2003) «Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. ки электрической энергии»
3 ГОСТ 31819.21-2012 (IEC 62053-21:2003) «Аппаратура для измерения электрической и переменного тока. Частные требования. Часть 21. Статические счетчики активной и классов точноети 1 и 2»
4 ГОСТ 31819.22-2012 (IEC 62053-22:2003) «Аппаратура для измерения электрической и переменного тока. Частные требования. Часть 22. Статические счетчики активной и классов точности 0,2S и 0,5S»
5 ГОСТ 31819.23-2012 (1ЕС 62053-23:2003) «Аппаратура для измерения электрической и переменного тока. Частные требования. Часть 23. Статические счетчики реактивной и»
6 ГОСТ 8.584-2004 «ГСИ. Счетчики статические активной электрической энергии иного тока. Методика поверки»
7 ТУ 4228-012-29056091-06 Счетчики электрической энергии трехфазные энные Альфа А1140. Технические условия
8 Техническая документация ООО «Эльстер Метроника», Россия
витель
ООО «Эльстер Метроника»
ИНН7722000725
Адрес: 111141, г. Москва, 1-й проезд Перова Поля, дом 9, стр. 3
Тел./факс. (495) 730-02-85/ 730-02-81
E-mail: metTonica@elster.com; http://www.elster.ru; http://izmerenie.ru
ательный центр
ГЦИ СИ ФБУ «Ростест-Москва»
117418, г. Москва, Нахимовский проспект, д.31 Тел. (495) 544-00-00; http://www.rostest.ru
Аттестат аккредитации ГЦИ СИ ФБУ «Ростест-Москва» по проведению испытаний i измерений в целях утверждения типд-Уд30010-10 от 15.03.2010 г.
итель \ гЫ
дителя Федерального ‘
________ ва по техническому }J// регулированию и метрологии •’ -У? • - ш '.I С.С. Голубев
'•'«//» 2016г.
