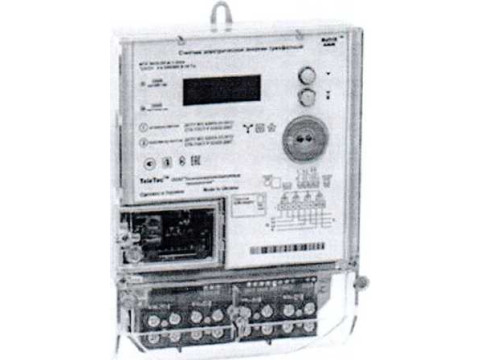

Счетчики электрической активной и реактивной энергии многофункциональные МТХ 3
| Номер в ГРСИ РФ: | РБ 03 13 4535 17 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Категория: | Счетчики электроэнергии |
| Производитель / заявитель: | ООО "Телекоммуникационные технологии", г. Одесса |
|
Описание типа РБ 03 13 4535 17 [2011-01-19]
rb-03-13-4535-17_2011-01-19.pdf
|
Скачать | ||
|
Описание типа РБ 03 13 4535 17 [2018-09-20]
rb-03-13-4535-17_2018-09-20.pdf
|
Скачать | ||
|
Описание типа РБ 03 13 4535 17 [2017-09-22]
rb-03-13-4535-17_2017-09-22.pdf
|
Скачать | ||
|
Описание типа РБ 03 13 4535 17 [2015-01-28]
rb-03-13-4535-17_2015-01-28.pdf
|
Скачать | ||
|
Описание типа РБ 03 13 4535 17 [2020-09-09]
rb-03-13-4535-17_2020-09-09.pdf
|
Скачать |
Счетчики электрической активной и реактивной энергии многофункциональные МТХ 3 (далее - счетчики) предназначены для измерения активной электрической энергии в одном направлении, в обоих направлениях, а также реактивной энергии по одно- или многотарифным зонам в трехфазных сетях переменного тока промышленной частоты.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 4535 17 |
| Наименование | Счетчики электрической активной и реактивной энергии многофункциональные МТХ 3 |
| Год регистрации | 2017 |
| Номер сертификата | 11070 |
| Дата регистрации | 2017-04-27 |
| Срок действия | 2022-04-27 |
| Получатель сертификата | ООО "Телекоммуникационные технологии", г. Одесса, Украина (UA) |
Производитель / Заявитель
ООО "Телекоммуникационные технологии"
Адрес: пл. Таможенная, 1, 65026, г. Одесса
Контакты: +380 48 717 77 08 / contact@teletec.com.ua
Поверка
| Межповерочный интервал / Периодичность поверки | 96 мес. |
| Методика поверки | Поверка проводится по АСДА.411152.008-BY МП (2017 г.). Поставлять счетчики в Республику Беларусь с нанесением на них маркировки и указанием метрологических характеристик в паспортах счетчиков в соответствии с требова-ниями ГОСТ 31818.11-2012, ГОСТ 31819.21-2012, ГОСТ 31819.22-2012, ГОСТ 31819.23-2012. |
| Признание поверки | Отмена решения о признании первичной поверки (НТК №04-17). |
Поверители
Скачать
|
Описание типа РБ 03 13 4535 17 [2011-01-19]
rb-03-13-4535-17_2011-01-19.pdf
|
Скачать | ||
|
Описание типа РБ 03 13 4535 17 [2018-09-20]
rb-03-13-4535-17_2018-09-20.pdf
|
Скачать | ||
|
Описание типа РБ 03 13 4535 17 [2017-09-22]
rb-03-13-4535-17_2017-09-22.pdf
|
Скачать | ||
|
Описание типа РБ 03 13 4535 17 [2015-01-28]
rb-03-13-4535-17_2015-01-28.pdf
|
Скачать | ||
|
Описание типа РБ 03 13 4535 17 [2020-09-09]
rb-03-13-4535-17_2020-09-09.pdf
|
Скачать |
Описание типа
Назначение
Счетчики электрической активной и реактивной энергии многофункциональные МТХ 3 (далее - счетчики) предназначены для измерения активной электрической энергии в одном направлении, в обоих направлениях, а также реактивной энергии по одно- или многотарифным зонам в трехфазных сетях переменного тока промышленной частоты.
Область применения - учёт потребления электрической энергии, в том числе коммерческий, как автономно, так и в составе автоматизированных систем учета электроэнергии.
Описание
Принцип действия счетчиков основан на аналого-цифровом преобразовании электрических сигналов, которые поступают от первичных измерительных преобразователей силы тока и напряжения каждой фазы на вход встроенного аналого-цифрового преобразователя-микроконтроллера.
Цифровые коды по заданному алгоритму (умножение и интегрирование) преобразовываются в соответствующие значения активной и реактивной мощности и энергии.
Микроконтроллер управляет электронным дисплеем, оптическим портом, внешним или внутренним коммутатором отключения нагрузки и индикатором функционирования, частота импульсов на котором пропорциональна активной мощности.
Счетчики имеют исполнения, которые отличаются количеством измеряемых параметров, классами точности, номинальными и максимальными значениями силы тока и напряжения, интерфейсными выходами, габаритными размерами и массой.
Обозначения возможных исполнений счетчиков:
мтх зххх.хх ххх-хххх
мтх зххх.хх.ххх-хххх
мтх зххх.хх.ххх-хххх
3 - трехфазный учет электрической энергии
Учет электрической энергии:
А - активной в одном направлении
R - активной в одном направлении и реактивной в двух направлениях
G - активной и реактивной в двух направлениях
Класс точности по активной/реактивной энергии;
02 - 0,23/0,5
05-0,53/1,0
10-1,0/1,0
20-0,53/2,0
30-1,0/2,0
МТХ ЗХХХ.ХХ.ХХХ-ХХХХ
Номинальное напряжение, В:
А=57,7; 3x57,7/100
С=127; 3x127/220
Е=230; 3x230/400
В=63,5; 3x63,5/110
D=220; 3x220/380
F=240; 3x240/415
МТХ зххх.хх.ххх-хххх
Номинальный/базовый (максимальный) ток, А:
|
А=1(5) |
В=5(6) |
С=5(7,5) |
|
D=5(10) |
Е=5(40) |
F=5(60) |
|
G=5(80) |
Н=5(100) |
К=5(120) |
МТХ зххх.хх.ххх-хххх
2..41) - количество измерительных элементов
МТХ зххх.хх.ххх-хххх
Управление нагрузкой:
К - внутреннее реле и управление внешним контактором
L - внутреннее реле, которое отключает нагрузку
М - управление внешним контактором
Z - управление нагрузкой отсутствует
МТХ зххх.хх.ххх-хххх
Вариант конструкции:
1 - счетчик в корпусе второго типа
3 - счетчик в корпусе третьего типа
МТХ зххх.хх.ххх-хххх
Поддерживаемые протоколы и интерфейсы
Интерфейсы:
А - RS-232
В - RS-485
С - отсутствует D - Датчик ЭМП Е - Ethernet
Протоколы:
1 - DLMS/COSEM
2 - Euridis
3 - TCP/IP
4 - другой
Н - токовая петля L - LoRaWan О - другой Y - PLC 2 G-GSM
М - Двухпроводный Р - PLC Teletec
Т - тестовый выход N-PLCOFDM PRIME S- PLC OFDM G3
1) - четвертый измерительный элемент является датчиком встроенной системы наблюдения за неправильным включением счетчика

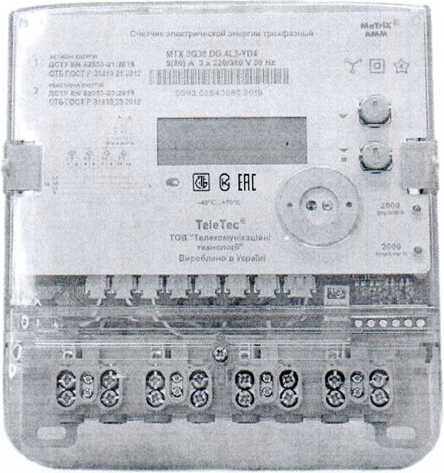

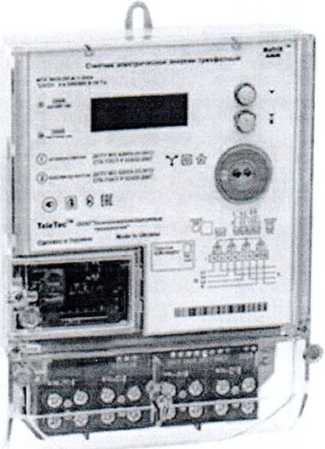

Фотография общего вида счетчиков приведена на рисунке 1.
Счетчик в корпусе второго типа
Счетчик в корпусе третьего типа
Рисунок 1 - Общий вид счетчика
Схема с указанием мест пломбировки от несанкционированного доступа и места нанесения знака поверки (клейма-накпейки) на счетчики приведена в Приложении А.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики счетчиков приведены в таблице 1.
Таблица 1 - Основные технические и метрологические характеристики
|
Наименование |
Значение |
|
1 |
2 |
|
Класс точности по активной энергии по ГОСТ 31819.21-2012, ГОСТ 31819.22-2012 |
0,2S; 0.5S; 1 (в зависимости от исполнения) |
|
Класс точности по реактивной энергии: по ГОСТ 31819.23-2012 по ТУ У 33.2-31506682-001:2006 |
1,0; 2,0 0,5 (в зависимости от исполнения) |
|
Номинальное напряжение UHOm, В |
3 57,7/100; 3 63,5/110; 3 127/220; 3-220/380; 3-230/400; 3-240/415 (в зависимости от исполнения) |
|
Базовый ток 1б для счетчиков непосредственного подключения, А |
5 |
|
Номинальный ток 1ном для счетчиков трансформаторного подключения, А |
1; 5 (в зависимости от исполнения) |
|
Пределы допускаемой основной погрешности счётчиков класса точности 0,5 при измерении реактивной энергии при симметричной многофазной нагрузке, % |
±0,5(0,9+0,02UHoMlHOM/(U-lsincp)) или ±0,5(0,9+0,02-UHoMl6/(Ulsin(p)) |
|
Максимальный ток 1макс для счетчиков непосредственного подключения, А |
40; 60; 80; 100; 120 (в зависимости от исполнения) |
|
Максимальный ток 1макс для счетчиков трансформаторного подключения, А |
5; 6; 7,5; 10 (в зависимости от исполнения) |
|
Диапазон рабочих температур окружающего воздуха для счетчика, °C: - МТХ ЗХХХ.ХХ.ХХ1-ХХХХ - МТХ ЗХХХ.ХХ.ХХЗ-ХХХХ |
от минус 40 до 60 от минус 40 до 70 |
|
Суточный ход встроенных часов, с/сутки, не более: - при наличии напряжения сети - при отсутствии напряжения сети |
±1,5 ±1,5 |
|
Постоянная счетчика, имп./(кВт-ч) или имп./(кварч) |
1000; 2000; 10000; 20000; 50000; 100000 (в зависимости от исполнения) |
|
Номинальная частота сети, Гц |
50 |
|
Полная мощность, потребляемая каждой цепью тока при нормальной температуре, номинальной частоте и базовом/номинальном токе, В-A, не более |
1; 4 (в зависимости от исполнения) |
Государственный реестр] i средств измерений / \ Республики Беларусь / \Для документов/
Продолжение таблицы 1
|
1 |
2 |
|
Полная (активная) мощность, потребляемая каждой цепью напряжения при нормальной температуре, номинальной частоте и номинальном напряжении, не более |
10 ВА (2,0 Вт) |
|
Масса счетчика, кг, не более |
2,0 |
|
Габаритные размеры, мм, не более: -МТХ ЗХХХ.ХХ.ХХ1-ХХХХ - МТХ зххх.хх.ххз-хххх |
287x204x89 198x180x66 |
|
Степень защитной оболочки по ГОСТ 14254-2015 |
IP51; IP54 (в зависимости от исполнения) |
Знак утверждения типа
Знак утверждения типа наносится на табличку с маркировкой счетчиков и на эксплуатационные документы типографским способом.
Комплектность
Комплектность счетчиков указана в таблице 2.
Таблица 2 - Комплектность
|
Наименование |
Кол-во |
Примечание |
|
Счетчики электрической активной и реактивной энергии многофункциональные МТХ 3 |
1 |
Исполнение определяется при заказе |
|
Руководство по эксплуатации |
1 |
На партию в один адрес |
|
Упаковка |
1 | |
|
Паспорт |
1 | |
|
Методика поверки |
1 |
Для организаций, проводящих поверку |
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ТУ У 33.2-31506682-001:2006 «Счетчики электрической активной и реактивной энергии многофункциональные МТХ 3. Технические условия».
ГОСТ 31818.11-2012 «Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счётчики электрической энергии».
|
ГОСТ 31819.21-2012 «Аппаратура |
Для |
измерения электрической |
энергии |
|
переменного тока. Частные требования. |
Часть |
21. Статические счётчики |
активной |
|
энергии классов точности 1 и 2». | |||
|
ГОСТ 31819.22-2012 «Аппаратура |
для |
измерения электрической |
энергии |
|
переменного тока. Частные требования. |
Часть |
22. Статические счётчики |
активной |
|
энергии классов точности 0,2S и 0,5S». | |||
|
ГОСТ 31819.23-2012 «Аппаратура |
Для |
измерения электрической |
энергии |
переменного тока. Частные требования. Часть 23. Статические счётчики реактивной энергии».
АСДА.411152.008-BY МП «Счетчики электрической активной и реактивной энергии многофункциональные МТХ 3. Методика поверки».
Заключение
Счетчики электрической активной и реактивной энергии многофункциональные МТХ 3 соответствуют требованиям ТУ У 33.2-31506682-001:2006, ГОСТ 31818.11-2012, ГОСТ 31819.21-2012, ГОСТ 31819.22-2012, ГОСТ 31819.23-2012, требованиям ТРТС 004/2011, ТРТС 020/2011 (Регистрационный номер декларации о соответствии: ТС BY/112 11.01. ТР004 003 30503, декларация действительна по 22.11.2023).
Межповерочный интервал - не более 96 месяцев.
Межповерочный интервал в сфере законодательной метрологии в Республике Беларусь - не более 96 месяцев.
|
Научно-исследовательский центр испытаний средств измерений и техники БелГИМ г.Минск, Старовиленский тракт, 93, тел. 378-98-13 Аттестат аккредитации №BY/112 1.0025 |
