Счетчики электрической энергии однофазные многофункциональные МТХ 1 (далее - счетчики) предназначены для измерения активной электрической энергии по одно- или многотарифным зонам в однофазных сетях переменного тока промышленной частоты.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 4534 17 |
| Наименование | Счетчики электрической энергии однофазные многофункциональные МТХ 1 |
| Год регистрации | 2017 |
| Номер сертификата | 11069 |
| Дата регистрации | 2017-04-27 |
| Срок действия | 2022-04-27 |
| Получатель сертификата | ООО "Телекоммуникационные технологии", г. Одесса, Украина (UA) |
Производитель / Заявитель
ООО "Телекоммуникационные технологии"
Адрес: пл. Таможенная, 1, 65026, г. Одесса
Контакты: +380 48 717 77 08 / contact@teletec.com.ua
Поверка
| Межповерочный интервал / Периодичность поверки | 96 мес. |
| Методика поверки | Поверка проводится по методике АСДА.411152.006-BY МП (2017 г.). Поставлять счетчики в Республику Беларусь с нанесением на них маркировки и указанием метрологических характеристик в паспортах счетчиков в соответствии с требованиями ГОСТ 31818.11-2012, ГОСТ 31819.21-2012. |
| Признание поверки | Решение о признании первичной поверки отменено решением НТК №04-17. |
Поверители
Скачать
|
Описание типа РБ 03 13 4534 17 [2011-01-19]
rb-03-13-4534-17_2011-01-19.pdf
|
Скачать | ||
|
Описание типа РБ 03 13 4534 17 [2015-01-28]
rb-03-13-4534-17_2015-01-28.pdf
|
Скачать | ||
|
Описание типа РБ 03 13 4534 17 [2020-09-09]
rb-03-13-4534-17_2020-09-09.pdf
|
Скачать | ||
|
Описание типа РБ 03 13 4534 17 [2017-09-22]
rb-03-13-4534-17_2017-09-22.pdf
|
Скачать |
Описание типа
Назначение
Счетчики электрической энергии однофазные многофункциональные МТХ 1 (далее - счетчики) предназначены для измерения активной электрической энергии по одно- или многотарифным зонам в однофазных сетях переменного тока промышленной частоты.
Область применения - учёт потребления электрической энергии, в том числе коммерческий, как автономно, так и в составе автоматизированных систем учета электроэнергии.
Описание
Принцип действия счетчиков основан на аналого-цифровом преобразовании электрических сигналов, которые поступают от первичных измерительных преобразователей силы тока и напряжения каждой фазы на вход встроенного аналого-цифрового преобразователя-микроконтроллера.
Цифровые коды по заданному алгоритму (умножение и интегрирование) преобразовываются в соответствующие значения активной и реактивной мощности и энергии.
Микроконтроллер управляет электронным дисплеем, оптическим портом, внешним или внутренним коммутатором отключения нагрузки и индикатором функционирования, частота импульсов на котором пропорциональна активной мощности.
Счетчики имеют исполнения, которые отличаются номинальными и максимальными значениями силы тока и напряжения, интерфейсными выходами, габаритными размерами и массой.
Обозначения возможных исполнений счетчиков:
|
МТХ 1Х10.ХХ.ХХХ-ХХХХ |
1 - однофазный учет электрической энергии |
|
МТХ 1Х10.ХХ.ХХХ-ХХХХ |
Учет электрической энергии: А - активной в одном направлении G - активной в двух направлениях |
|
МТХ 1Х10.ХХ.ХХХ-ХХХХ |
Класс точности по активной энергии: 10-1,0 |
|
МТХ 1Х10.ХХ.ХХХ-ХХХХ |
Номинальное напряжение, В: D=220 Е=230 |
|
МТХ 1Х10.ХХ.ХХХ-ХХХХ |
Базовый (максимальный) ток, А: Е=5(40) F=5(60) G=5(80) Н=5(100) |
|
МТХ 1Х10.ХХ.ХХХ-ХХХХ |
1 или 2 - количество измерительных элементов1’ |
|
МТХ 1Х10.ХХ.ХХХ-ХХХХ |
Управление нагрузкой: К - внутреннее реле и управление внешним контактором L - внутреннее реле, которое отключает нагрузку М - управление внешним контактором Z - управление нагрузкой отсутствует |
|
МТХ 1Х10.ХХ.ХХХ-ХХХХ |
Вариант конструкции: 0 - счетчик в корпусе первого типа 2 - счетчик в корпусе третьего типа 5 - счетчик в корпусе пятого типа |
|
МТХ 1Х10.ХХ.ХХХ-ХХХХ |
Поддерживаемые протоколы и интерфейсы Интерфейсы: Протоколы: В - RS-485 1 - DLMS/COSEM С - отсутствует 2 - Euridis D-Датчик ЭМП 3-TCP/IP Е - Ethernet 4 - внутренний специ- Н - токовая петля ализированный L - LoRaWan протокол О - другой Y - PLC 2 G-GSM М - Двухпроводный Р - PLC Teletec Т - тестовый выход N - PLC OFDM PRIME S-PLC OFDM G3 |
' - второй измерительный элемент является датчиком встроенной системы наблюдения за неправильным включением счетчика

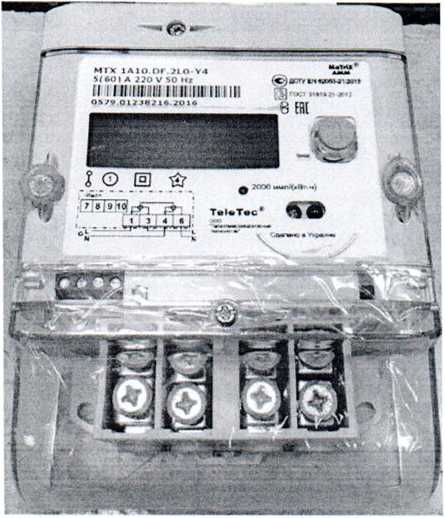

Фотография общего вида счетчиков приведена на рисунке 1.

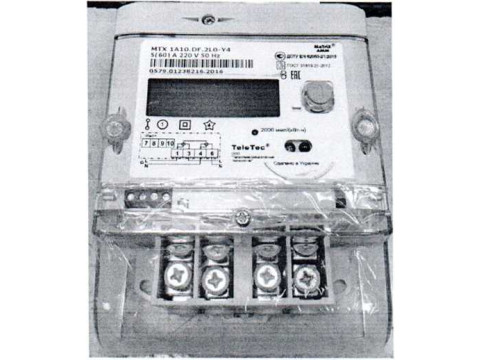

а) Счетчик в корпусе первого типа

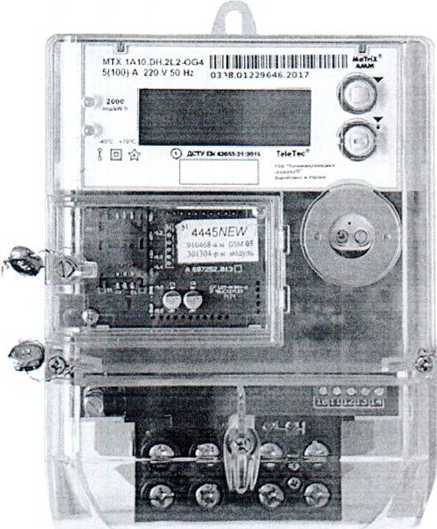

б) Счетчик в корпусе третьего типа

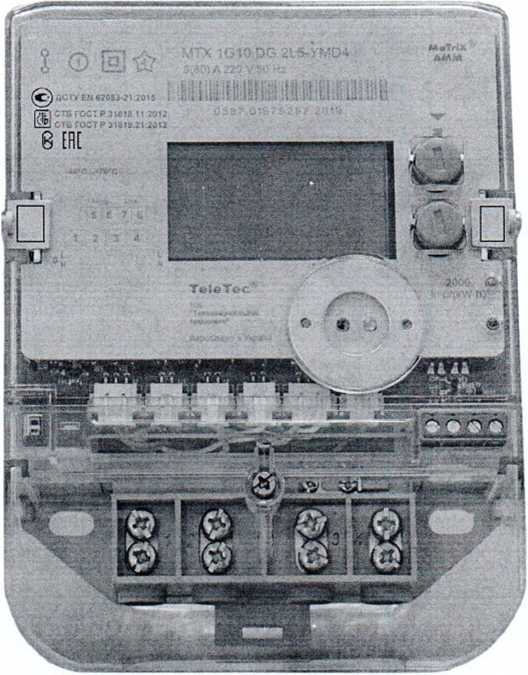

в) Счетчик в корпусе пятого типа
Рисунок 1 - Общий вид счетчиков
Схема с указанием мест пломбировки от несанкционированного доступа и места нанесения знака поверки (клейма-наклейки) на счетчики приведена в Приложении А.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики счетчиков приведены в таблице 1.
Таблица 1 - Основные технические и метрологические характеристики
|
Наименование |
Значение |
|
1 |
2 |
|
Класс точности по активной энергии по ГОСТ 31819.21-2012 |
1 |
|
Базовый ток /б, А |
5 |
|
Максимальный ток, А |
40, 60, 80, 100 (в зависимости от исполнения) |
|
Номинальное напряжение, В |
220, 230 (в зависимости от исполнения) |
|
Диапазон рабочих температур окружающего воздуха для счетчика, °C - МТХ 1Х10.ХХ.ХХ0-ХХХХ,МТХ 1Х10.ХХ.ХХ2-ХХХХ - МТХ 1Х10.ХХ.ХХ5-ХХХХ |
от минус 40 до 60 от минус 40 до 70 |
|
Суточный ход встроенных часов, с/сутки, не более: - при наличии напряжения сети - при отсутствии напряжения сети |
±1,5 ±3,0 |
|
Постоянная счетчика, имп./(кВтч) |
2000 |
|
Номинальная частота сети, Гц |
50 |
|
Стартовый ток |
0,004 /б |
|
Полная мощность, потребляемая цепью тока счетчика при нормальной температуре, номинальной частоте и базовом токе, В А, не более |
4 |
|
Полная (активная) мощность, потребляемая цепью напряжения счетчика при нормальной температуре, номинальной частоте и номинальном напряжении, не более |
10 ВА (2,0 Вт) |
|
Масса счетчика кг, не более |
1,0 |
|
Габаритные размеры, мм, не более: -МТХ 1Х10.ХХ.ХХ0-ХХХХ, -МТХ 1Х10.ХХ.ХХ2-ХХХХ, -МТХ 1Х10.ХХ.ХХ5-ХХХХ |
178x126x64 206x136x89 161x125x58 |
|
Степень защитной оболочки по ГОСТ 14254-2015: - МТХ 1Х10.ХХ.ХХ0-ХХХХ,МТХ 1Х10.ХХ.ХХ2-ХХХХ - МТХ 1Х10.ХХ.ХХ5-ХХХХ |
IP51 IP54 |
Знак утверждения типа
Знак утверждения типа наносится на табличку с маркировкой счетчиков и на эксплуатационные документы типографским способом.
Комплектность
Комплектность счетчиков указана в таблице 2.
Таблица 2 - Комплектность
|
Наименование |
Кол-во |
Примечание |
|
Счетчики электрической энергии однофазные многофункциональные МТХ 1 |
1 |
Исполнение определяется при заказе |
|
Руководство по эксплуатации |
1 |
На партию в один адрес |
|
Упаковка |
1 | |
|
Паспорт |
1 | |
|
Методика поверки |
1 |
Для организаций, проводящих поверку |
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ТУ У 33.2-31506682-004:2007 «Счетчики электрической энергии однофазные многофункциональные МТХ 1. Технические условия».
ГОСТ 31818.11-2012 «Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счётчики электрической энергии».
ГОСТ 31819.21-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счётчики активной энергии классов точности 1 и 2».
АСДА.411152.006-BY МП «Счетчики электрической энергии однофазные многофункциональные МТХ 1. Методика поверки».
Заключение
Счетчики электрической энергии однофазные многофункциональные МТХ 1 соответствуют требованиям ТУ У 33.2-31506682-004:2007, ГОСТ 31818.11-2012, ГОСТ 31819.21-2012, требованиям ТР ТС 004/2011, ТР ТС 020/2011 (Регистрационный номер декларации о соответствии: TCBY/112 11.01. ТР004 003 30503, декларация действительна по 22.11.2023).
Межповерочный интервал - не более 96 месяцев.
Межповерочный интервал в сфере законодательной метрологии в Республике Беларусь - не более 96 месяцев.
Научно-исследовательский центр испытаний
средств измерений и техники БелГИМ г.Минск,
Старовиленский тракт, 93, тел. 378-98-13
Аттестат аккредитации №ВУ/112 1.0025
Другие Счетчики электроэнергии
