Клещи электроизмерительные цифровые серии ZEN-CM
| Номер в ГРСИ РФ: | РБ 03 13 4657 17 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Производитель / заявитель: | "Uni-Trend Technology (China) Limited", Китай |
Клещи электроизмерительные цифровые серии ZEN-СМ (далее - клещи), в зависимости от модели, предназначены для измерения напряжения постоянного и переменного тока, силы постоянного и переменного тока, электрического сопротивления постоянному току, частоты переменного тока, электрической ёмкости.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 4657 17 |
| Наименование | Клещи электроизмерительные цифровые серии ZEN-CM |
| Год регистрации | 2017 |
| Номер сертификата | 11016 |
| Дата регистрации | 2017-03-29 |
| Срок действия | 2022-03-29 |
| Получатель сертификата | фирма "Uni-Trend Technology (China) Limited", Китай (CN) |
Производитель / Заявитель
фирма "Uni-Trend Technology (China) Limited"
Адрес: Rm 901, 9/F, Nanyang Plaza 57 Hung To Road Kwun Tong, Kowloon Hong Kong
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по: МРБ МП. 2156-2011 клещей серии UTB 320x (в т.ч. находящихся в эксплуатации) изготовленных до 26.05.2016; МРБ МП. 2688-2017 клещей серии ZEN-CM. |
Поверители
Скачать
|
Описание типа РБ 03 13 4657 17 [2013-02-25]
rb-03-13-4657-17_2013-02-25.pdf
|
Скачать | ||
|
Описание типа РБ 03 13 4657 17 [2018-02-26]
rb-03-13-4657-17_2018-02-26.pdf
|
Скачать | ||
|
Описание типа РБ 03 13 4657 17 [2011-09-20]
rb-03-13-4657-17_2011-09-20.pdf
|
Скачать |
Описание типа
Назначение
Клещи электроизмерительные цифровые серии ZEN-СМ (далее - клещи), в зависимости от модели, предназначены для измерения напряжения постоянного и переменного тока, силы постоянного и переменного тока, электрического сопротивления постоянному току, частоты переменного тока, электрической ёмкости.
Область применения - в работе наладчиков, электриков, электромонтёров и специалистов, оказывающих техническое обслуживание электрооборудования.
Описание
Клещи представляют собой сочетание трансформатора тока с измерительным устройством. Первичной обмоткой трансформатора служит проводник, по которому проходит ток, охваченный разъёмным магнитопроводом. Магнитный поток, наводимый в магнитопроводе, индуктирует во вторичной обмотке ток, проходящий через шунт. Полученный измерительный сигнал выпрямляется и через аналого-цифровой преобразователь подаётся на жидкокристаллический дисплей (ЖКД).
На передней панели клещей расположены входные разъёмы для подключения измерительных кабелей, поворотный переключатель режимов работы, функциональные клавиши и ЖКД. На задней панели расположен отсек для элементов питания.
Клещи выпускаются следующих моделей: ZEN-CM1-1, ZEN-CM1-2, ZEN-CM2-3, ZEN-CM1-4, ZEN-CM2-5, ZEN-CM2-6, ZEN-CM2-7, отличающихся функциональными возможностями и внешним видом.
Клещи являются портативными приборами и выполнены в пластмассовом корпусе.

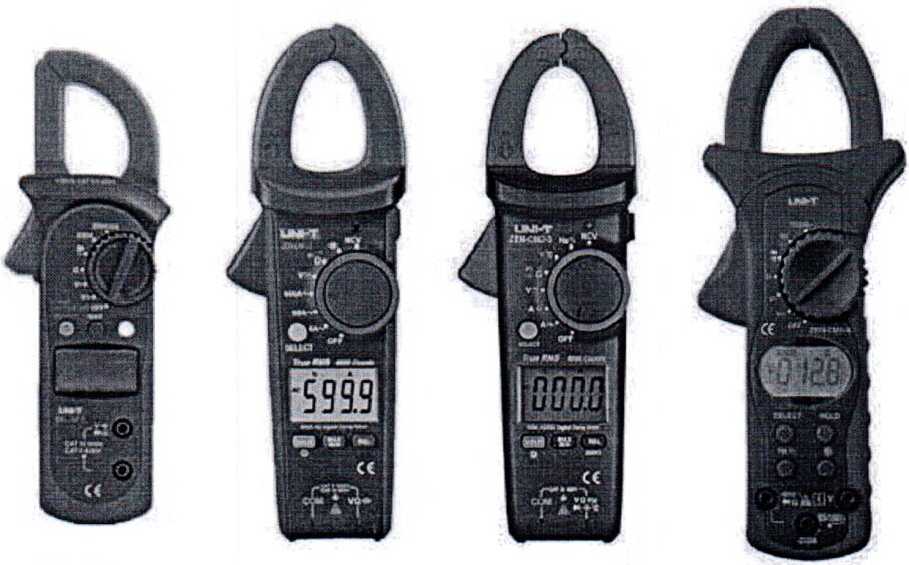

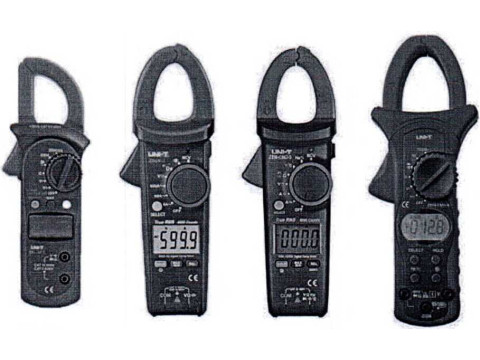

Внешний вид клещей представлен на рисунке 1.
Знак поверки в виде клейма-наклейки наносится на заднюю панель клещей.
ZEN-CM1-1
ZEN-СМ 1-2
ZEN-CM2-3
ZEN-CM1-4
ZEN-CM2-5 ZEN-CM2-6 ZEN-CM2-7

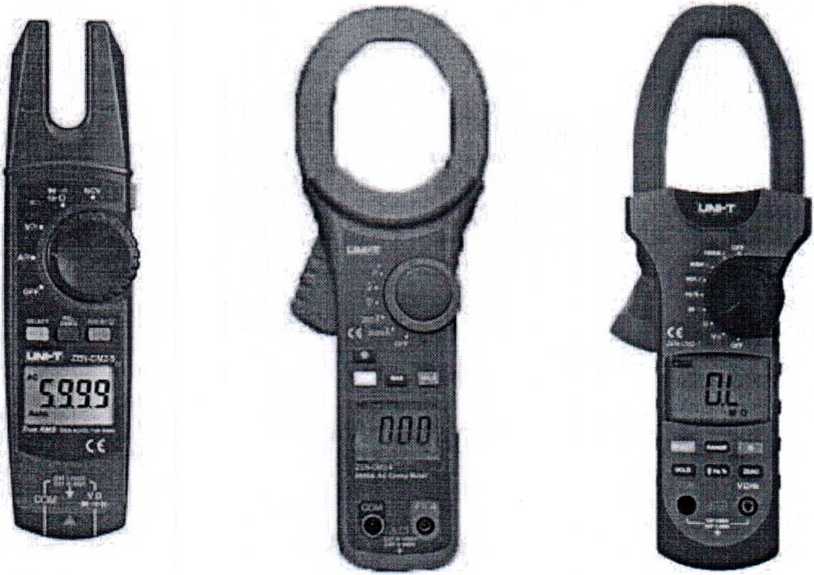

Рисунок 1 - Внешний вид клещей
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики клещей представлены в таблицах 1 -40.
1 В таблицах используются следующие обозначения: U, I, R, f, С — соответственно, значения измеряемой величины напряжения постоянного и переменного тока (мВ, В), силы постоянного и переменного тока (А), электрического сопротивления постоянному току (Ом, кОм, МОм), частоты переменного тока (Гц, кГц, МГц), электрической ёмкости (нФ, мкФ); е.м.р. - единица младшего разряда.
Клещи модели ZEN-CM1-1
Таблица 1 - Измерение напряжения постоянного тока
|
Предел измерений |
Е.м.р. |
Пределы допускаемой погрешности |
|
200 мВ |
0,1 мВ |
±(0,8 % U + 3 е.м.р.) |
|
2 В |
0,001 в |
±(0,8 % U + 1 е.м.р.) |
|
20 В |
0,01 в | |
|
200 В |
0,1 в | |
|
600 В |
1 в |
±(1,0 % U + 3 е.м.р.) |
Таблица 2 - Измерение напряжения переменного тока частотой от 40 до 1000 Гц
|
Предел измерений |
Е.м.р. |
Пределы допускаемой погрешности |
|
2 В |
0,001 в |
±(1,2 % U + 5 е.м.р.) |
|
20 В |
0,01 в | |
|
200 В |
0,1 в | |
|
600 В |
1 в |
±(1,5 % U + 5 е.м.р.) |
Таблица 3 - Измерение силы переменного тока частотой от 50 до 60 Гц
|
Предел измерений |
Е.м.р. |
Пределы допускаемой погрешности |
|
2 А |
0,001 А |
I от 0 до 1 А: ±(4 % I + 40 е.м.р.) свыше 1 до 2 А: ±(3 % I + 30 е.м.р.) |
|
20 А |
0,01 А |
I свыше 2 до 4 А: ±(3 % I + 12 е.м.р.) I свыше 4 до 20 А: ±(2 % I + 8 е.м.р.) |
|
200 А |
0,1 А |
±(1,5 % I + 5 е.м.р.) |
|
400 А |
1 А |
Таблица 4 - Измерение электрического сопротивления постоянному току
|
Предел измерений |
Е.м.р. |
Пределы допускаемой погрешности |
|
200 Ом |
0,1 Ом |
±(1,2 % R + 2 е.м.р.) |
|
2 кОм |
0,001 кОм |
±(1 % R + 2 е.м.р.) |
|
20 кОм |
0,01 кОм | |
|
200 кОм |
0,1 кОм | |
|
2 МОм |
0,001 МОм |
±(1,2 % R+ 2 е.м.р.) |
|
20 МОм |
0,01 МОм |
±(1,5 % R + 2 е.м.р.) |
Таблица 5 - Измерение напряжения постоянного тока
|
Предел измерений |
Е.м.р. |
Пределы допускаемой погрешности |
|
600 мВ |
0,1 мВ |
±(1,0 % и + 8 е.м.р.) |
|
6 В |
0,001 В |
±(0,8 % U + 1 е.м.р.) |
|
60 В |
0,01 в |
±(0,8 % U + 3 е.м.р.) |
|
600 В |
0,1 в | |
|
1000 В |
1 в |
±(1,0 % U + 3 е.м.р.) |
Таблица 6 - Измерение напряжения переменного тока частотой от 40 до 400 Гц
|
Предел измерений |
Е.м.р. |
Пределы допускаемой погрешности |
|
6 В |
0,001 в |
±(1,2 % U + 5 е.м.р.) |
|
60 в |
0,01 в | |
|
600 в |
0,1 в | |
|
750 В |
1 в |
±(1,5 % U + 5 е.м.р.) |
Таблица 7 - Измерение силы переменного тока частотой от 50 до 60 Гц
|
Предел измерений |
Е.м.р. |
Пределы допускаемой погрешности |
|
6 А |
0,001 А |
±(2,5 % + 30 е.м.р.) |
|
60 А |
0,01 А |
±(2,5 % + 5 е.м.р.) |
|
600 А |
0,1 А |
Таблица 8 - Измерение электрического сопротивления постоянному току
|
Предел измерений |
Е.м.р. |
Пределы допускаемой погрешности |
|
600 Ом |
0,1 Ом |
±(1,2 % R + 2 е.м.р.) |
|
6 кОм |
0,001 кОм |
±(1 % R + 2 е.м.р.) |
|
60 кОм |
0,01 кОм | |
|
600 кОм |
0,1 кОм | |
|
6 МОм |
0,001 МОм |
±(1,2 % R+ 2 е.м.р.) |
|
60 МОм |
0,01 МОм |
±(1,5 % R + 5 е.м.р.) |
Таблица 9 - Измерение электрической ёмкости
|
Предел измерений |
Е.м.р. |
Пределы допускаемой погрешности |
|
99,99 нФ |
0,01 нФ |
±(4 % С + 25 е.м.р.) |
|
999,9 нФ |
0,1 нФ |
±(4 % С + 5 е.м.р.) |
|
9,999 мкФ |
0,001 мкФ | |
|
99,99 мкФ |
0,01 мкФ |
Таблица 10 - Измерение напряжения постоянного тока
|
Предел измерений |
Е.м.р. |
Пределы допускаемой погрешности |
|
400 мВ |
0,1 мВ |
±(1,0 % U + 8 е.м.р.) |
|
4 В |
0,001 В |
±(0,8 % U + 1 е.м.р.) |
|
40 В |
0,01 в |
±(0,8 % U + 3 е.м.р.) |
|
400 В |
0,1 в | |
|
600 В |
1 в |
±(1,0 % U + 3 е.м.р.) |
Таблица 11 - Измерение напряжения переменного тока частотой от 40 до 400 Гц
|
Предел измерений |
Е.м.р. |
Пределы допускаемой погрешности |
|
4 В |
0,001 в |
±(1,2 % U + 5 е.м.р.) |
|
40 В |
0,01 в | |
|
400 В |
0,1 в | |
|
600 В |
1 в |
±(1,5 % U + 5 е.м.р.) |
Таблица 12 - Измерение силы постоянного тока
|
Предел измерений |
Е.м.р. |
Пределы допускаемой погрешности |
|
40 А |
0,01 А |
±(2 % I + 3 е.м.р.) |
|
400 А |
0,1 А |
Таблица 13 - Измерение силы переменного тока частотой от 40 до 400 Гц
|
Предел измерений |
Е.м.р. |
Пределы допускаемой погрешности |
|
40 А |
0,01 А |
±(2,5 % + 5 е.м.р) |
|
400 А |
0,1 А |
Таблица 14- Измерение электрического сопротивления постоянному току
|
Предел измерений |
Е.м.р. |
Пределы допускаемой погрешности |
|
400 Ом |
0,1 Ом |
±(1,2 % R + 2 е.м.р.) |
|
4 кОм |
0,001 кОм |
±(1 % R + 2 е.м.р.) |
|
40 кОм |
0,01 кОм | |
|
400 кОм |
0,1 кОм | |
|
4 МОм |
0,001 МОм |
±(1,2 % R + 3 е.м.р.) |
|
40 МОм |
0,01 МОм |
±(2 % R + 5 е.м.р.) |
Таблица 15 - Измерение электрической ёмкости
|
Предел измерений |
Е.м.р. |
Пределы допускаемой погрешности |
|
40 нФ |
0,01 нФ |
±(4 % С + 25 е.м.р.) |
|
400 нФ |
0,1 нФ |
±(4 % С + 5 е.м.р.) |
|
4 мкФ |
0,001 мкФ | |
|
40 мкФ |
0,01 мкФ | |
|
100 мкФ |
0,1 мкФ |
Таблица 16 - Измерение частоты переменного тока
|
Предел измерений |
Е.м.р. |
Пределы допускаемой погрешности |
|
10 Гц |
0,01 Гц |
±(0,1 % f + 4 е.м.р.) --- |
|
100 Гц |
0,1 Гц | |
|
1 кГц |
1 Гц | |
|
10 кГц |
0,01 кГц | |
|
100 кГц |
0,1 кГц | |
|
1000 кГц |
1 кГц |
Таблица 17 - Измерение напряжения постоянного тока
|
Предел измерений |
Е.м.р. |
Пределы допускаемой погрешности |
|
400 мВ |
0,1 мВ |
±(0,8 % U + 3 е.м.р.) |
|
4 В |
0,001 В |
±(0,8 % U + 1 е.м.р.) |
|
40 В |
0,01 в | |
|
400 В |
0,1 в | |
|
600 В |
1 в |
±(1,0 % U + 3 е.м.р.) |
Таблица 18 - Измерение напряжения переменного тока частотой от 40 до 400 Гц
|
Предел измерений |
Е.м.р. |
Пределы допускаемой погрешности |
|
4 В |
0,001 в |
±(1,2% U + 5 е.м.р.) |
|
40 В |
0,01 в | |
|
400 В |
0,1 в | |
|
600 В |
1 в |
±(1,5 % U + 5 е.м.р.) |
Таблица 19 - Измерение силы переменного тока частотой от 50 до 60 Гц
|
Предел измерений |
Е.м.р. |
Пределы допускаемой погрешности |
|
400 А |
0,1 А |
±(1,5 % I + 5 е.м.р.) |
|
1000 А |
1 А |
I свыше 400 до 800 А: ±(2 % I + 5 е.м.р.) I свыше 800 до 1000 А: ±(3 % I + 5 е.м.р.) |
Таблица 20 - Измерение электрического сопротивления постоянному току
|
Предел измерений |
Е.м.р. |
Пределы допускаемой погрешности |
|
400 Ом |
0,1 Ом |
±(1,2 % R + 2 е.м.р.) |
|
4 кОм |
0,001 кОм |
±(1 % R + 2 е.м.р.) |
|
40 кОм |
0,01 кОм | |
|
400 кОм |
0,1 кОм | |
|
4 МОм |
0,001 МОм |
±(1,2 % R+ 2 е.м.р.) |
|
40 МОм |
0,001 МОм |
±(1,5 % R + 2 е.м.р.) |
Таблица 21 - Измерение частоты переменного тока
|
__Предел измерений |
Е.м.р. |
Пределы допускаемой погрешности |
|
10 Гц |
0,001 Гц |
±(0,1 % f + 3 е.м.р.) |
|
100 Гц |
0,01 Гц | |
|
1 кГц |
0,1 Гц | |
|
10 кГц |
0,001 кГц | |
|
100 кГц |
0,01 кГц | |
|
1 МГц |
0,1 кГц | |
|
10 МГц |
0,001 МГц |
Таблица 22 - Измерение напряжения постоянного тока
|
Предел измерений |
Е.м.р. |
Пределы допускаемой погрешности |
|
6 В |
0,001 в |
±(0,8 % U + 3 е.м.р.) |
|
60 в |
0,01 в | |
|
600 в |
0,1 в | |
|
1000 в |
1 в |
±(1,0 % U + 5 е.м.р.) |
Таблица 23 - Измерение напряжения переменного тока частотой от 45 до 400 Гц*
|
Предел измерений |
Е.м.р. |
Пределы допускаемой погрешности |
|
6 В |
0,001 в |
±(1,2 % U + 5 е.м.р.) |
|
60 В |
0,01 в |
±(1,2 % U + 3 е.м.р.) |
|
600 В |
0,1 в | |
|
750 В |
1 в |
±(1,5 % U + 5 е.м.р.) |
* Для U до 400 мВ частота от 50 до 100 Гц.
Таблица 24 - Измерение силы постоянного тока
|
Предел измерений |
Е.м.р. |
Пределы допускаемой погрешности |
|
200 А |
0,1 А |
±(2,5 % I + 5 е.м.р.) |
Таблица 25 - Измерение силы переменного тока частотой от 50 до 60 Гц
|
Предел измерений |
Е.м.р. |
Пределы допускаемой погрешности |
|
200 А |
0,1 А |
±(2,5 % I + 5 е.м.р.) |
Таблица 26 - Измерение электрического сопротивления постоянному току
|
Предел измерений |
Е.м.р. |
Пределы допускаемой погрешности |
|
600 Ом |
0,1 Ом |
±(1,2 % R + 2 е.м.р.) |
|
6 кОм |
0,001 кОм |
±(1 % R + 2 е.м.р.) |
|
60 кОм |
0,01 кОм | |
|
600 кОм |
0,1 кОм | |
|
6 МОм |
0,001 МОм |
±(1,2 % R + 2 е.м.р.) |
|
60 МОм |
0,01 МОм |
±(1,5 % R + 5 е.м.р.) |
Таблица 27 - Измерение электрической ёмкости
|
Предел измерений |
Е.м.р. |
Пределы допускаемой погрешности |
|
60 нФ |
0,01 нФ |
±(4 % С + 20 е.м.р.) |
|
600 нФ |
0,1 нФ | |
|
6 мкФ |
0,001 мкФ | |
|
60 мкФ |
0,01 мкФ | |
|
100 мкФ |
0,1 мкФ |
Таблица 28 - Измерение напряжения постоянного тока
|
Предел измерений |
Е.м.р. |
Пределы допускаемой погрешности |
|
2 В |
0,001 В |
±(0,8 % U + 3 е.м.р.) |
|
20 В |
0,01 в |
±(0,8 % U + 1 е.м.р.) |
|
200 В |
0,1 в | |
|
1000 В |
1 в |
±(1,0 % U + 3 е.м.р.) |
Таблица 29 - Измерение напряжения переменного тока частотой от 40 до 400 Гц
|
Предел измерений |
Е.м.р. |
Пределы допускаемой погрешности |
|
2 В |
0,001 В |
±(1,2% U + 5 е.м.р.) |
|
20 В |
0,01 в | |
|
200 В |
0,1 в | |
|
750 В |
1 в |
±(1,5% U + 5 е.м.р.) |
Таблица 30 - Измерение силы переменного тока частотой от 50 до 60 Гц
|
Предел измерений |
Е.м.р. |
Пределы допускаемой погрешности |
|
200 А |
0,1 А |
±(2,5 % + 5 е.м.р) |
|
1000 А |
1 А |
Таблица 31 - Измерение электрического сопротивления постоянному току
|
Предел измерений |
Е.м.р. |
Пределы допускаемой погрешности |
|
200 Ом |
0,1 Ом |
±(1,2 % R + 5 е.м.р.) |
|
2 кОм |
0,001 кОм |
±(1 % R + 2 е.м.р.) |
|
20 кОм |
0,01 кОм | |
|
200 кОм |
0,1 кОм | |
|
2 МОм |
0,001 МОм |
±(1,2 % R + 2 е.м.р.) |
|
20 МОм |
0,01 МОм |
±(1,5 % R + 5 е.м.р.) |
Таблица 32 - Измерение напряжения постоянного тока
|
Предел измерений |
Е.м.р. |
Пределы допускаемой погрешности |
|
400 мВ |
0,1 мВ |
±(0,8 % U + 3 е.м.р.) |
|
4 В |
0,001 В |
±(0,8 % U + 1 е.м.р.) |
|
40 В |
0,01 в | |
|
400 В |
0,1 в | |
|
1000 В |
1 в |
±(1,0 % II + 3 е.м.р.) |
Таблица 33 - Измерение напряжения переменного тока частотой от 40 до 400 Гц
|
Предел измерений |
Е.м.р. |
Пределы допускаемой погрешности |
|
400 мВ |
0,1 мВ |
±(1,2 % U + 20 е.м.р.) |
|
4 В |
0,001 В |
±(1,2 % U + 3 е.м.р.) |
|
40 В |
0,01 в | |
|
400 В |
0,1 в | |
|
750 В |
1 в |
±(1,2 % U + 5 е.м.р.) |
Таблица 34 - Измерение силы постоянного тока
|
Предел измерений |
Е.м.р. |
Пределы допускаемой погрешности |
|
40 А |
0,01 А |
± (2,0 % I + 5 е.м.р.) |
|
400 А |
0,1 А |
± (2,0 % I + 3 е.м.р.) |
|
1000 А |
1 А |
± (1,5 % I + 5 е.м.р.) |
Таблица 35 - Измерение силы переменного тока частотой от 50 до 60 Гц
|
Предел измерений |
Е.м.р. |
Пределы допускаемой погрешности |
|
40 А |
0,01 А |
±(2,5 % + 8 е.м.р.) |
|
400 А |
0,1 А |
±(2,5 % + 5 е.м.р.) |
|
1000 А |
1 А |
±(2,0 % + 2 е.м.р.) |
Таблица 36 - Измерение электрического сопротивления постоянному току
|
Предел измерений |
Е.м.р. |
Пределы допускаемой погрешности |
|
400 Ом |
0,1 Ом |
±(1,2 % R + 2 е.м.р.) |
|
4 кОм |
0,001 кОм |
±(1 % R + 2 е.м.р.) |
|
40 кОм |
0,01 кОм | |
|
400 кОм |
0,1 кОм | |
|
4 МОм |
0,001 МОм |
±(1,2 % R + 2 е.м.р.) |
|
40 МОм |
0,01 МОм |
±(1,5 % R + 2 е.м.р.) |
Таблица 37 - Измерение частоты переменного тока
|
Предел измерений |
Е.м.р. |
Пределы допускаемой погрешности |
|
100 Гц |
0,01 Гц |
± (0,1 % f + 3 е.м.р.) \\ |
|
1 кГц |
0,1 Гц | |
|
10 кГц |
0,001 кГц | |
|
100 кГц |
0,01 кГц | |
|
1 МГц |
0,1 кГц | |
|
40 МГц |
0,001 МГц |
«"'’"‘'"у
2 Допускаемая дополнительная погрешность при измерении напряжения постоянного и переменного тока, силы постоянного и переменного тока, электрического сопротивления постоянному току, частоты переменного тока, электрической ёмкости, вызванная изменением температуры окружающего воздуха от нормальных условий, не более 0,1 предела допускаемой основной погрешности на каждый 1 °C.
3 Диапазон температуры нормальных условий окружающей среды от 18 °C до 28 °C.
Таблица 38 - Рабочие условия применения
|
Модель клещей |
Диапазон температуры окружающего воздуха, °C |
Диапазон относительной влажности окружающего воздуха, % |
|
ZEN-CM1-1 |
от 0 до 30 |
от 0 до 75 |
|
от 30 до 40 |
от 0 до 70 | |
|
от 40 до 50 |
от 0 до 45 | |
|
ZEN-CM1-2, ZEN-CM2-3, ZEN-CM2-5, ZEN-CM2-6 |
от 0 до 30 |
от 0 до 80 |
|
от 30 до 40 |
от 0 до 75 | |
|
от 40 до 50 |
от 0 до 45 | |
|
ZEN-CM1-4 |
от 0 до 40 |
от 0 до 75 |
|
ZEN-CM2-7 |
от 0 до 30 |
от 0 до 85 |
|
от 30 до 40 |
от 0 до 75 | |
|
от 40 до 50 |
от 0 до 45 |
Таблица 39 - Условия транспортирования и хранения
|
Модель клещей |
Диапазон температуры окружающего воздуха, °C |
Диапазон относительной влажности окружающего воздуха, % |
|
ZEN-CM1-1 |
от минус 20 °C до плюс 60 °C |
от 0 до 75 |
|
ZEN-CM1-2, ZEN-CM2-3, ZEN-CM2-5, ZEN-CM2-6 |
от минус 20 °C до плюс 60 °C |
от 0 до 80 |
|
ZEN-CM1-4 |
от минус 10 °C до плюс 50 °C |
от 0 до 75 |
|
ZEN-CM2-7 |
от минус 20 °C до плюс 60 °C |
от 0 до 85 |
Таблица 40 - Технические характеристики
|
Модель клещей |
Тип и количество элементов питания |
Масса (с элементами питания), г, не более |
Габаритные размеры, мм, не более |
|
ZEN-CM1-1 |
ААА(1,5В), 2 шт. |
260 |
208 х 76 х 30 |
|
ZEN-CM1-2 |
ААА(1,5 В), 3 шт. |
265 |
228 х 77 х 41 |
|
ZEN-CM2-3 |
ААА(1,5 В), Зшт. |
265 |
228 х 77 х 41 |
|
ZEN-CM1-4 |
«Крона» NEDA1604, 6F22 или 006Р (9 В), 1 шт. |
350 |
236 х 97 х до |
|
ZEN-CM2-5 |
АА (1,5 В), 2 шт. |
163,7 |
210 х 53 х 35 |
|
ZEN-CM2-6 |
«Крона» 6LF22 (9 В), 1 шт. |
389 |
298 х 107 х 47 |
|
ZEN-CM2-7 |
«Крона» 6LF22 1604А (9 В), 1 шт. |
533 |
285,5 х Ю5 х 44,5 |
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации и паспорта типографским способом.
Комплектность
Комплект поставки включает в себя:
- клещи;
- руководство по эксплуатации;
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы "Uni-Trend Technology (China) Limited", Китай МРБ МП.2688-2017 Клещи электроизмерительные цифровые серии ZEN-CM. Методика поверки
Заключение
Клещи электроизмерительные цифровые серии ZEN-СМ соответствуют документации фирмы "Uni-Trend Technology (China) Limited", Китай.
Клещи соответствуют требованиям технических регламентов Таможенного союза ТР ТС 020/2011 «Электромагнитная совместимость технических средств», ТРТС 004/2011 «О безопасности низковольтного оборудования» (регистрационный номер декларации о соответствии № ТС BY/112 11.01. ТР004 020 01199 от 05.10.2016)
Межповерочный интервал - не более 12 месяцев (при применении в сфере законодательной метрологии).
Научно-исследовательский центр испытаний средств измерений и техники БелГИМ.
220053 г. Минск, Старовиленский тракт, 93, тел. 334-98-13.
Аттестат аккредитации № BY/112 02.1.0.0025.
Смотрите также
