Расходомеры массовые тепловые Thermatel Enhanced TA2
| Номер в ГРСИ РФ: | РБ 03 07 6251 17 |
|---|---|
| Раздел: | Средства измерений расхода и количества жидкости и газа [7] |
| Категория: | Расходомеры |
| Производитель / заявитель: | "Magnetrol International NV", Бельгия |
|
Описание типа РБ 03 07 6251 17 [2017-12-11]
rb-03-07-6251-17_2017-12-11.pdf
|
Скачать |
Расходомеры массовые тепловые Thermatel Enhanced ТА2 (в дальнейшем -расходомеры) предназначены для измерения массового расхода воздуха и газов и непрерывного преобразования измеренного значения в выходной аналоговый унифицированный сигнал постоянного тока 4-20 мА с цифровой связью по протоколу HART®.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 07 6251 17 |
| Наименование | Расходомеры массовые тепловые Thermatel Enhanced TA2 |
| Год регистрации | 2017 |
| Номер сертификата | 11023 |
| Дата регистрации | 2017-04-27 |
| Срок действия | 2022-04-27 |
| Получатель сертификата | фирма "Magnetrol International NV", Бельгия (BE) |
Производитель / Заявитель
фирма "Magnetrol International NV"
Адрес: Heikensstraat 6, 9240 Zele
Контакты: +32 052 45 11 11 / info@magnetrol.be
Поверка
| Межповерочный интервал / Периодичность поверки | 24 мес. |
| Метрологическое обеспечение | Расходомеры с номинальным диаметром до 300 мм вкл. метрологически обеспечены в Республике Беларусь методом непосредственного сличения на расходомерных эталонных установках в диапазоне измерения расхода газа до 6500 м^3/ч (поверочная среда - воздух) при рабочих условиях. |
| Методика поверки | Поверка проводится по МРБ МП.1907-2009 (изменение №1). |
| Признание поверки | Временно, до создания эталонной базы в Республике Беларусь, признавать результаты первичной и периодической поверки метрологически не обеспеченных исполнений расходомеров, проведенной методом непосредственного сличения на эталонных расходомерных установках в лабораториях, аккредитованных в Системе аккредитации Республики Беларусь или в иных лабораториях в присутствии специалистов юридических лиц, входящих в Государственную метрологическую службу Республики Беларусь. |
Поверители
Скачать
|
Описание типа РБ 03 07 6251 17 [2017-12-11]
rb-03-07-6251-17_2017-12-11.pdf
|
Скачать |
Описание типа
Назначение
Расходомеры массовые тепловые Thermatel Enhanced ТА2 (в дальнейшем -расходомеры) предназначены для измерения массового расхода воздуха и газов и непрерывного преобразования измеренного значения в выходной аналоговый унифицированный сигнал постоянного тока 4-20 мА с цифровой связью по протоколу HART®.
Область применения - измерение массового расхода воздуха и газов на промышленных предприятиях.
Описание
Принцип действия расходомера основан на измерении мощности, подводимой к нагревателю и необходимой для поддержания постоянной положительной разности температуры между термометрами сопротивления измерительного преобразователя расходомера, один из которых измеряет температуру среды, а второй температуру измерительного преобразователя. Между затрачиваемой мощностью и расходом газа существует физическая зависимость, имеющая нелинейный характер. Определение значение массового расхода по затрачиваемой мощности осуществляется микропроцессором, входящим в состав расходомера, на основании калибровочной кривой. Калибровочная кривая строится на фирме-изготовителе под определенный тип газа и требуемый диапазон расхода.
Расходомеры выполнены в погружном и фланцевом исполнениях и состоят из стальной штанги, в которой расположены сенсоры расхода газа, и электронного блока. Для сенсоров предусмотрены различные варианты соединений с измеряемой средой, включая резьбовые и фланцевые, а также монтаж с использованием обжимного фитинга. Электронный блок, установленный на,щтанге, имеет встроенный дисплей и клавиатуру, с помощью которой прогр^щШруются исходные данные для измерения массового расхода. / z
Расходомеры выпускают во взрывозащищенном исполнении. ,.1ГП| ||
1'J// ' г / //'
\ /7
'■ ? А .. — , кД
Лйс?₽4=ЙЙстов 5
Схема с указанием места нанесения знака поверки приведена в Приложении к описанию типа.
Внешний вид расходомера представлен на рисунке 1.

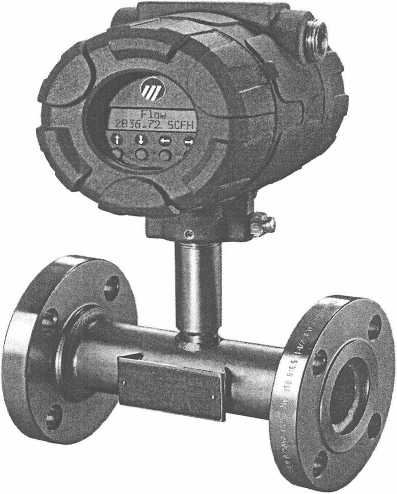

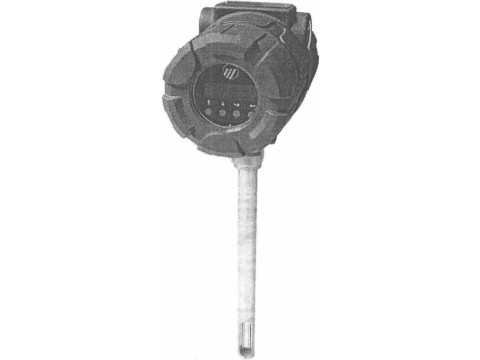

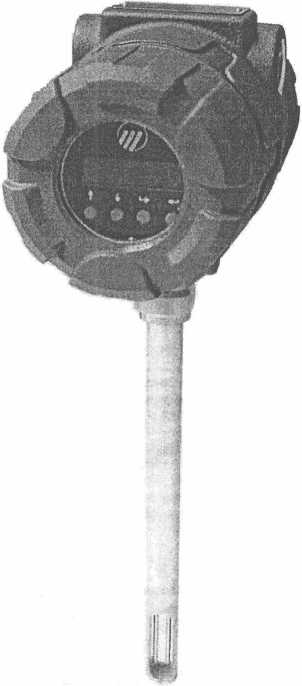

Рисунок 1 - Внешний вид расходомера
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики расходомера представлены в таблицах 1.
Таблица 1
|
Наименование характеристики |
Значение характеристики |
|
1 |
2 |
|
ИЗМЕРИТЕЛЬНЫЙ ПРЕОБРАЗОВАТЕЛЬ | |
|
Диапазон нагрузки (для одной таблицы расхода) |
до 1:100 |
|
Количество таблиц расхода |
1; 2 |
|
Рабочий диапазон скоростей, м/с |
от 0,05 до 275 |
|
Пределы основной относительной погрешности при измерении расхода |
±1,5 % ИВ при 0,1 Qmax Q Qmax, ±0,15 Qmax/Q % при Q < 0,1 Qmax |
|
Пределы основной абсолютной погрешности при измерении температуры |
±1 °C (справочное) |
|
Диапазон температур окружающей среды, °C Диапазон температур окружающей среды для ЖК-дисплея, °C |
от минус 40 до плюс 80; от минус 30 до плюс 80 |
|
1 J | |
Продолжение таблицы 1
|
1 |
2 |
|
Пределы дополнительной погрешности при измерении расхода, вызванные изменением температуры окружающей среды, % |
±0,04/°С |
|
Диапазон напряжения питания, В |
от 11,6 до 30 (пост.); от 100 до 264 (переем.) |
|
Выходные сигналы: аналоговый (дополнительный аналоговый выход по заказу) импульсный |
от 4 до 20 мА (HART); по заказу |
|
Номинальный диаметр трубопровода, мм |
от 10 до 5000 |
|
Степень защиты оболочки по ГОСТ 14254-2015 |
IP66 |
|
ИЗМЕРИТЕЛЬНЫЙ 3 |
онд |
|
Длина зонда (для погружного исполнения), мм |
от 70 до 2530 |
|
Номинальный диаметр трубопровода (для фланцевого исполнения), мм |
от 10 до 100 |
|
Максимальная рабочая температура, °C |
от минус 45 до плюс 120 от минус 45 до 200 (с удлиненным зондом); от минус 45 до плюс 200 (с выносным измерительным преобразователем) |
|
Максимальное рабочее давление, бар |
103 (при рабочей температуре 20 °C); 94,8 (при рабочей температуре 200 °C для погружного исполнения ); 75,9 (при рабочей температуре 200 °C для фланцевого исполнения) |
Знак утверждения типа
Знак утверждения типа наносится на титульный лист Руководство по эксплуатации типографским способом.
Комплектность
Комплект поставки расходомеров указан в таблице 2.
Таблица 2_______________________________________
|
Наименование |
Количество |
|
Расходомеры массовые тепловые Thermatel Enhanced ТА2 |
1 |
|
Упаковка |
1 |
|
Руководство по эксплуатации |
1 |
|
Методика поверки МРБ МП. 1907-2009 (в редакции извещения об изменении № 1) |
1 -г а н л |
. Лйет.^ Л«Ст<Й 5
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы "Magnetrol International n.v.", Бельгия.
МРБ МП. 1907-2009 "Расходомер массовый тепловой Thermatel ТА2" (в редакции извещения об изменении № 1).
Заключение
Расходомеры массовые тепловые Thermatel Enhanced ТА2 соответствуют технической документации фирмы "Magnetrol International n.v.", Бельгия.
Расходомеры соответствуют требованиям технических регламентов Таможенного союза ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах» (регистрационные номера сертификатов соответствия № ТС RU С-ВЕ.ГБ05.В.00609 от 25.06.2014, ТС RU С-ВЕ.АА87.В.00269 от 05.07.2016); ТР ТС 020/2011 «Электромагнитная совместимость технических средств», ТР ТС 004/2011 «О безопасности низковольтного оборудования» (регистрационный номер декларации о соответствии № ТС N RU Д-ВЕ.АУ40.В. 12027 от 19.08.2015); ТР ТС 032/2013 «О безопасности оборудования, работающего под избыточным давлением» (регистрационный номер декларации о соответствии № ТС N RU Д-ВЕ.МГ05.В.00173 от 15.12.2015).
Межповерочный интервал - не более 24 месяцев.
Научно-исследовательский центр БелГИМ
г.Минск, Старовиленский тракт, 93, тел. 334-98-13
Аттестат аккредитации № BY/112 02.1.0.0025.
Другие Расходомеры
