Расходомеры-счетчики электромагнитные РСМ-05 модификации РСМ-05.03, РСМ-05.05, РСМ-05.07

Назначение

Расходомеры - счетчики электромагнитные РСМ - 05 модификации РСМ-05,03, РСМ-05.05, РСМ-05.07 (далее - расходомеры) предназначены для измерений объемного расхода и вычислений массового расхода, объема и массы электропроводящих жидкостей, в том числе питьевой воды и жидких пищевых продуктов.

Описание

Принцип работы расходомеров основан на зависимости ЭДС, возникающей в электропроводящей жидкости, движущейся в магнитном поле, от средней скорости жидкости и, тем самым, от объемного расхода. В зависимости от исполнения расходомера измеренный расход либо индицируется на ЖКИ, либо преобразуется в нормированный выходной частотный или токовый сигнал, либо используется для вычисления и индикации, или вывода в виде импульсов заданного веса, объема или массы протекшей жидкости.

При комплектации (по заказу) расходомера модулем стандартных последовательных интерфейсов RS 232 или RS 485 обеспечивается вывод результатов измерений в цифровой форме.

На передней панели размещены два светодиодных индикатора работы расходомера.

Расходомеры выпускаются в модификациях: РСМ-05.03, РСМ-05.05, РСМ-05.07.

В РСМ-05.03 значения измеряемых, вычисляемых и установочных параметров индицируются на двухстрочном цифробуквенном жидкокристаллическом индикаторе. Выбор индицируемых параметров производится нажатием кнопок, находящихся на передней панели.

В РСМ-05.05 для индикации измеряемых параметров используется поставляемый по отдельному заказу блок индикации БИ-05.

В РСМ-05.07 измеряемые параметры не индицируются.

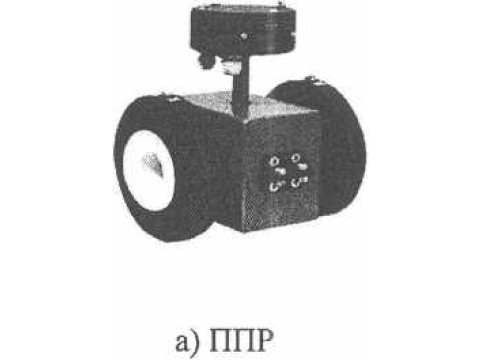

В состав расходомеров входят первичный преобразователь расхода ППР (Рис. 1а) (для РСМ-05.07 - 2 шт.) и промежуточный преобразователь ППМ, конструктивно расположенный на отдельном ППР и соединенный с ним линией связи (РСМ-05.05) (Рис. 16) или выполненный в виде настенного исполнения (РСМ-05.03) (Рис.З).

Рис. 1

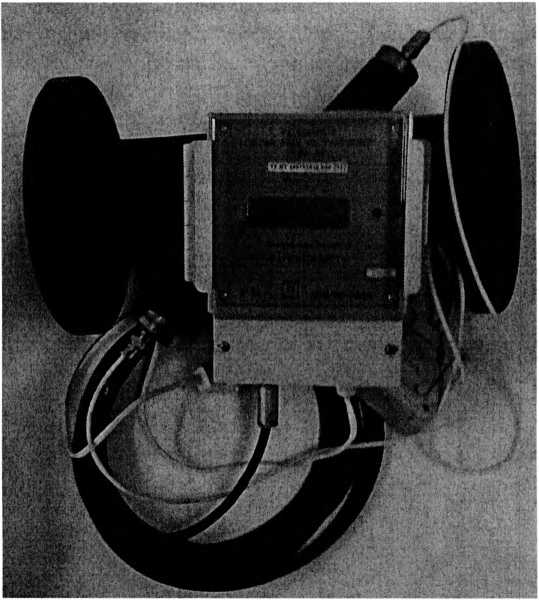

б) РСМ-05.05

В РСМ-05.03 возможна комплектация модулем токового выхода (указывается при заказе), с помощью которого РСМ-05.03 осуществляет преобразование среднего объёмного расхода и температуры, а также вычисленного значения массового расхода жидкости в унифицированный сигнал постоянного тока (4+20) мА. Выбор преобразуемого параметра осуществляется при помощи кнопок на передней панели ППМ.

В расходомерах РСМ - 05.03 и РСМ - 05.05 (по заказу) предусмотрено подключение термометров сопротивления по ГОСТ Р 8.625-2008 для измерения температуры жидкости.

По заказу РСМ - 05.05 изготавливаются с возможностью подключения двух датчиков избыточного давления (ДИД) с выходным унифицированным сигналом постоянного тока.

В РСМ - 05.07 предусмотрено подключение к ППМ двух ППР, что позволяет одновременно преобразовывать протекшие объемы (или значения мгновенных расходов) жидкости в двух трубопроводах в импульсные и частотные сигналы.

В расходомерах предусмотрена возможность измерения расхода при изменении направления потока жидкости в трубопроводах.

Степень защиты оболочки расходомеров от проникновения пыли и влаги соответствует маркировке IP54 (категория 2) по ГОСТ 14254. По заказу ППР расходомера изготавливается со степенью защиты оболочки IP65.

Программное обеспечение

Программное обеспечение (ПО), необходимое для реализации' заявленных функций, записывается в память микроконтроллера на заводе-изготовителе.

Программное обеспечение (ПО) выполняет следующие функции:

- организация опроса преобразователей физических величин, подключенных к расходомеру;

- преобразование полученных сигналов в показания с учетом статических характеристик и результатов калибровки;

- калибровку каналов измерений расхода и температуры (для РСМ - 05.03);

- реализация меню пользователя (РСМ - 05.03);

- архивирование результатов измерений (РСМ - 05.05) в энергонезависимой памяти;

- формирование выходных сигналов;

- организация обмена данными по RS 232 (RS 485);

- обмен данными с внешним индикатором БИ - 05 (РСМ - 05.05).

И дентификационные данные программного обеспечения (ПО) РСМ-05 приведены в таблице 1.

Таблица 1.

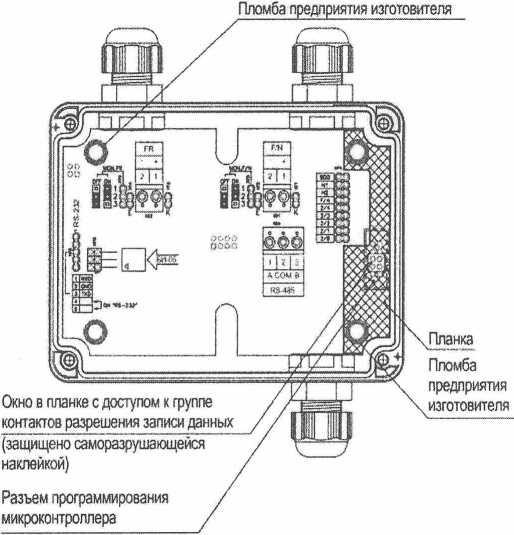

В расходомерах предусмотрена схема пломбировки от несанкционированного доступа к изменению программного обеспечения. Элементы защиты, места для нанесения оттисков и наклеек показаны на рис.3,4, 5.

Пломбо

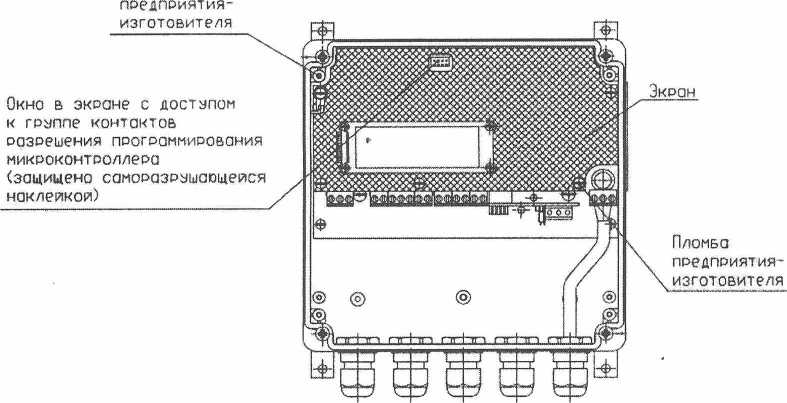

Рис. 3 Схема пломбировки РСМ- 05.03

(защищен планкой и

пломбой предприятия-
