Расходомеры вихревые digital YEWFLO серии DY

Назначение

Расходомеры вихревые digital YEWFLO серии DY (далее - расходомеры) предназначены для измерений расхода и количества жидкости, газа, пара.

Область применения - химическая, нефтехимическая, газовая и другие области деятельности.

Описание

Расходомеры состоят из первичных гидравлических преобразователей расхода и электронных измерительных микропроцессорных преобразователей сигналов (далее - ЭИМП).

Расходомеры имеют ряд исполнений, отличающихся способом соединения к трубопроводу (фланцевое или бесфланцевое), единой или раздельной компоновкой преобразователей, наличием индикатора-сумматора или его отсутствием, а также рядом других особенностей, в том числе, способом обработки сигнала в ЭИМП. В ЭИМП используется технология постоянной спектральной обработки сигнала на базе цифровой электроники.

В основу принципа действия расходомеров положен «эффект Кармана», состоящий в том, что под действием потока у кромок преграды (Дельта-тела), расположенной в первичном гидравлическом преобразователе расхода, возникают с обеих сторон чередующиеся вихри определенной частоты колебаний, так называемая «вихревая дорожка Кармана».

Частота смены вихрей прямо пропорциональна скорости потока, то есть объемному расходу измеряемой среды. Выходной сигнал расходомера зависит от К-фактора, который связывает частоту образования вихрей со скоростью потока соотношением

частота образования вихрей

Скорость потока=

К-фактор

Частота вихрей измеряется при помощи пьезодатчиков, которые преобразуют импульсы давления, возникающие в вихревой дорожке, в электрические импуль-сы соответствующей частоты и передают их в ЭИМП, в котором эти си^^^^^еоб-разуются в выходные токовые и импульсные сигналы, соответствующиерачениям объемного расхода и объема измеряемой рабочей среды.                     ]|

Исполнение расходомера с опцией /MV (встроенный температурный преобразователь) позволяет измерять массовый или объемный расход, приведенный к нормальным условиям.

Основными особенностями расходомеров являются:

- непрерывный анализ вибрации трубопровода и состояния измеряемой среды и, на основе этих данных, автоматическая корректировка режимов обработки сигналов;

- самодиагностика (прогнозирование и отображение нештатных условий процесса - вибрации трубопровода и аномальности потока);

- расширенный диапазон рабочих температур (высокотемпературное исполнение - до 450 °C, криогенное исполнение - до минус 196 °C);

- максимальное расстояние между первичным гидравлическим преобразователем расхода и ЭИМП при раздельной компоновке - 30 м;

- наличие взрывозащищенного исполнения.

Жидкокристаллический индикатор ЭИМП способен отображать следующие параметры:

- мгновенный расход (в процентах или единицах измеряемой величины);

- суммарных расход;

- температуру (опция /MV);

- сообщения самодиагностики.

Влияние программного обеспечения (далее - ПО) учтено при нормировании метрологических характеристик расходомеров. Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Примечание - Допускается применение более поздних версий ПО, при условии, что метрологически значимая часть ПО останется без изменений.

Схема с указанием мест нанесения знака поверки (клейма-наклейки) приведена в приложении А к описанию типа.

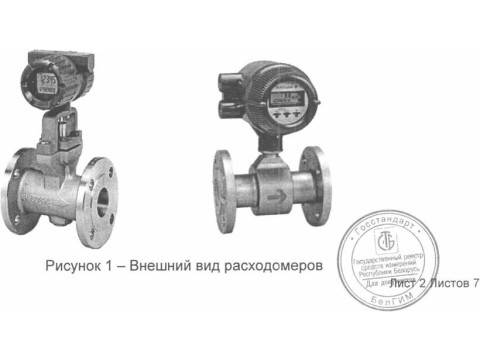

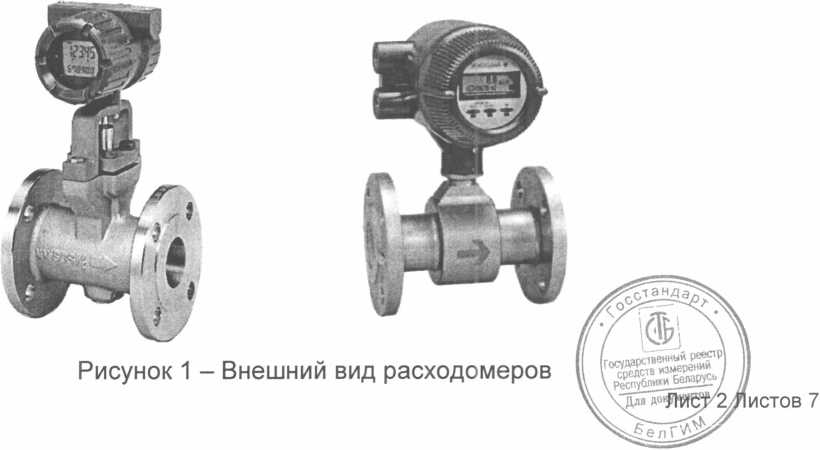

Внешний вид расходомеров представлен на Рисунке 1.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Основные технические и метрологические характеристики расходомеров

приведены в таблицах 2-4. Таблица 2

Продолжение таблицы 2

Таблица 3

Таблица 4

Примечание - Пределы допускаемой относительной погрешности расходомеров при измерении массового расхода приведены для импульсного выхода; для определения погрешности по токовому выходу к указанным пределам погрешности необходимо прибавить ±0,1 % от диапазона токово-го выходного сигнала

Знак утверждения типа

Знак утверждения типа наносится на эксплуатационную документацию методом типографической печати.

Комплектность

Комплектность поставки расходомеров определяется заказом в соответствии с технической документацией фирмы "Yokogawa Electric Corporation" (Япония).

Минимальная базовая комплектация расходомеров:

- расходомер (модификация и конструктивное исполнение

в соответствии с заказом)                                                -1 шт.;

- сигнальный кабель (при раздельной компоновке первичного гидравлического преобразователя расхода и ЭИМП)                              -1 шт.;

- руководство по эксплуатации                                    -1 экз.;

- методика поверки                                                -1 экз.

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Техническая документация фирмы "Yokogawa Electric Corporation" (Япония). МП.МН 1351-2004 «Расходомеры вихревые YEWFLO фирмы YOKOGAWA.

Методика поверки».

Заключение

Расходомеры вихревые digital YEWFLO серии DY соответствуют документации фирмы "Yokogawa Electric Corporation" (Япония), TP ТС 020/2011 (декларация соответствия № ТС N RU fl-JP.AB72.B.O1641 до 22.06.2019), ТР ТС 012/2011 (сертификат соответствия №ТС RU C-JP.rBO8.B.O1961 до 22.07.2019), ТР ТС 032/2011 (сертификат соответствия № ТС RU C-JP.AB72.B.02006 до 09.10.2021).

Межповерочный интервал - не более 24 месяцев.

Научно-исследовательский центр БелГИМ

г. Минск, Старовиленский тракт, 93, тел. 334-98-13

Аттестат аккредитации № BY 112 02.1.0.0025
