Расходомеры электромагнитные ADMAG
| Номер в ГРСИ РФ: | РБ 03 07 1861 17 |
|---|---|
| Раздел: | Средства измерений расхода и количества жидкости и газа [7] |
| Категория: | Расходомеры |
| Производитель / заявитель: | "Yokogawa Electric Corporation", Япония |
Расходомеры электромагнитные ADMAG (далее - расходомеры) предназначены для измерений расхода и количества электропроводящих жидкостей, в том числе для учетно-расчетных операций.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 07 1861 17 |
| Наименование | Расходомеры электромагнитные ADMAG |
| Год регистрации | 2017 |
| Номер сертификата | 11224 |
| Дата регистрации | 2017-07-27 |
| Срок действия | 2022-07-27 |
| Получатель сертификата | фирма "Yokogawa Electric China Co., Ltd.", Китай (CN) |
Производитель / Заявитель
фирма "Yokogawa Electric China Co., Ltd."
Адрес: Suzhou (Near of Shanghai), No. 365 Xinglong Street, Suzhou Industrial Park, Jiangsu 215126
Поверка
| Межповерочный интервал / Периодичность поверки | 24 мес. |
| Метрологическое обеспечение | Расходомеры с номинальным диаметром до 300 мм включ. и объемным расходом жидкости до 1000 м^3/ч включ. метрологически обеспечены в Республике Беларусь. |
| Методика поверки | Поверка проводится по МП.МН 1352-2004 (изменения №1-3). |
| Признание поверки | Временно, до создания эталонной базы в Республике Беларусь, признавать результаты поверки метрологически не обеспеченных исполнений расходомеров, проведенной в лабораториях, аккредитованных в Системе аккредитации Республики Беларусь или в иных лабораториях в присутствии специалистов юридических лиц, входящих в Государственную метрологическую службу РБ. |
Поверители
Скачать
|
Описание типа РБ 03 07 1861 17 [2018-02-28]
rb-03-07-1861-17_2018-02-28.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 1861 17 [2011-07-06]
rb-03-07-1861-17_2011-07-06.pdf
|
Скачать |
Описание типа
Назначение
Расходомеры электромагнитные ADMAG (далее - расходомеры) предназначены для измерений расхода и количества электропроводящих жидкостей, в том числе для учетно-расчетных операций.
Область применения - системы тепло- и водоснабжения, а также химическая, нефтеперерабатывающая и другие области деятельности.
Описание
Принцип работы расходомеров основан на том, что при протекании электропроводящей жидкости в магнитном поле в ней индуцируется электродвижущая сила (ЭДС), пропорциональная скорости, а, следовательно, и расходу жидкости.
Расходомеры состоят из первичных преобразователей расхода (далее -датчики) и электронных преобразователей сигналов (далее - преобразователи).
Преобразователи могут быть удалены от датчиков, либо составлять с ними единую конструкцию. Они обеспечивают питание цепи возбуждения магнитного поля датчика, преобразуют сигналы от электродов в значение расхода, которое индицируется на дисплее и одновременно преобразуется в выходной сигнал 4-20 мА, в импульсный сигнал, а также обеспечивают кодовый (цифровой) выход по протоколам BRAIN, HART или FOUNDATION Fieldbus.
В программируемую память преобразователя заносят все установочные параметры и другую необходимую информацию. Расходомеры формируют сигнал сбоя в случае, если электроды не покрыты жидкостью. Информация о расходе поступает на индикацию только при заполненном трубопроводе.
Расходомеры обеспечивают измерение расхода в условиях сильно загрязненных и имеющих низкую электропроводимость жидкостей.
В зависимости от назначения, расходомеры имеют несколько модификаций:
- ADMAG AXF, ADMAG AXG - расходомеры для использования в широком диапазоне рабочих сред и условий эксплуатации;
- ADMAG AXR - расходомеры для применения в системах с двухпроводным питанием;
- ADMAG СА - расходомеры емкостного типа без непосредственного контакта электродов со средой. Применяют для вязких и/или низкопроводящих^е^Е^.
- ADMAG AXW - расходомеры для измерения расхода воды и жидкостейща ее основе. ( ( \vJPj \ А
II I I
I \ Дирт^Дистов 9
Влияние программного обеспечения (далее - ПО) учтено при нормировании метрологических характеристик расходомеров. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Обозначение расходомера |
Наименование ПО |
Тир интерфейса |
Идентификация ПО |
Номер версии ПО1) |
|
ADMAG AXF |
Внутреннее ПО |
HART BRAIN |
F9800FR |
R1.14 |
|
FOUNDATION Fieldbus |
F9802GN |
R2.02 | ||
|
Profibus PA |
F9802GC |
R1.02 | ||
|
Внешнее ПО |
FieldMate DeviceFiles |
F9197DS F9197DT |
R3.02.10 R3.07.10 | |
|
ADMAG СА |
Внутреннее ПО |
BRAIN |
F9551SP |
R1.01 |
|
Внешнее ПО |
FieldMate DeviceFiles |
F9197DS F9197DT |
R3.02.10 R3.07.10 | |
|
ADMAG AXR |
Внутреннее ПО |
HART BRAIN |
F9840HN |
R2.01 |
|
Внешнее ПО |
FieldMate DeviceFiles |
F9197DS F9197DT |
R3.02.10 R3.07.10 | |
|
ADMAG AXG |
Внутреннее ПО |
BRAIN |
F9482PQ |
R1.01.01 |
|
HART |
F9482PR |
R1.01.01 | ||
|
Внешнее ПО |
FieldMate DeviceFiles |
F9197DS F9197DT |
R3.02.10 R3.07.10 | |
|
ADMAG AXW |
Внутреннее ПО |
BRAIN |
F9482PQ |
R1.01.01 |
|
HART |
F9482PR |
R1.01.01 | ||
|
Внешнее ПО |
FieldMate DeviceFiles |
F9197DS F9197DT |
R3.02.10 R3.07.10 |
Примечание
1) - Допускается применение более поздних версий ПО, при условии, что метрологически значимая часть ПО останется без изменений.
Защита расходомеров от несанкционированного доступа с целью изменения параметров, влияющих на метрологические характеристики, осуществляется с помощью введения пароля доступа, а также пломбированием расходомера.
Схема с указанием мест нанесения знака поверки (клейма-наклейки) и пломбирования, в зависимости от конструктивного исполнения, приведена в приложении А к описанию типа.
Внешний вид расходомеров представлен на Рисунках 1,2.
ADMAG AXF
ADMAG AXR
ADMAG AXG
ADMAG AXW
ADMAG CA

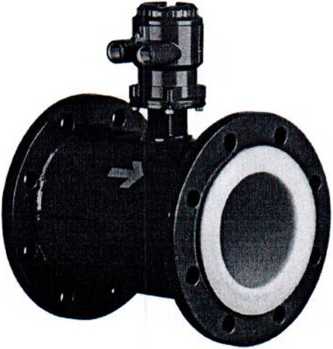

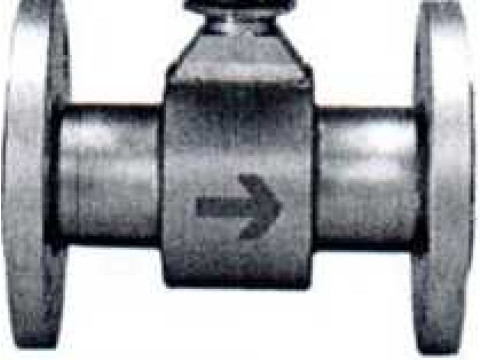

Рисунок 1 - Внешний вид расходомеров (единая конструкция)

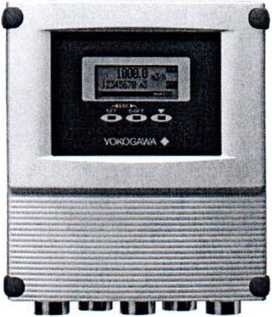

Рисунок 2 - Внешний вид датчика и преобразователя (раздельная конструкция)
Государстеенныи реестр средств измерений Республики Беларусь
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики расходомеров приведены в таблицах 2-5.
Таблица 2
|
Наименование характеристики |
Обозначение расходомера | ||
|
ADMAG AXF |
ADMAG AXR |
ADMAG СА | |
|
Номинальный диаметр (в зависимости от заказа), мм |
от 2,5 до 400 |
от 25 до 200 |
от 15 до 200 |
|
Максимальная скорость измеряемой жидкости (в зависимости от типоразмера), м/с |
10 |
10 |
10 |
|
Диапазон температуры измеряемой жидкости (в зависимости от исполнения), °C |
от минус 40 до 180 |
от минус 40 до 130 |
от минус 10 до 120 |
|
Пределы допускаемой погрешности расходомера, % |
см. Таблицу 4 |
см. Таблицу 4 |
см. Таблицу 4 |
|
Минимальная удельная электрическая проводимость среды, мкСм/см |
1 |
10 |
0,01 |
|
Диапазон температуры окружающего воздуха при эксплуатации, °C |
от минус 40 до 60 |
от минус 40 до 55 |
от минус 20 до 50 |
|
Пределы избыточного давления измеряемой жидкости, МПа |
от минус 0,1 ДО 4,0 (опционально до 9,92) |
от минус 0,1 ДО 4,0 |
от минус 0,1 ДО 4,0 |
|
Диапазон напряжения питания,В: - постоянного тока |
от 20,4 до 28,8 от 90 до 130 |
от 14,7 до 35 |
от 20,4 до 28,8 от 100 до 130 |
|
- переменного тока |
от 80 до 264 от 20,4 до 28,8 |
- |
от 80 до 264 |
|
Степень защиты оболочки по ГОСТ 14254-2015 |
IP66/IP67 |
IP66/IP67 |
IP67 |
|
Выходы: -токовый, мА -импульсный (перенастраиваемый), кГц - цифровой |
от 4 до 20 от 0 до 10 FOUNDATION Fieldbus PROFIBUS РА BRAIN, HART |
от 4 до 20 от 0 до 10 BRAIN, HART |
от 4 до 20 от 0 до 10 BRAIN |
|
Масса, кг |
от 3,6 до 187,0 |
от 3,6 до 29,6 |
от 4,6 до 26 |
|
Наименование характеристики |
Обозначение расходомера | |
|
ADMAG AXG |
ADMAG AXW | |
|
Номинальный диаметр (в зависимости от заказа), мм |
от 2,5 до 500 |
от 25 до 1800 |
|
Максимальная скорость измеряемой жидкости (в зависимости от типоразмера), м/с |
10,0 | |
|
Диапазон рабочих температур измеряемой жидкости (в зависимости от заказа), °C |
от минус 40 до 180 |
от минус 10 до 130 |
|
Диапазон температуры измеряемой жидкости, соответствующий нормальным условиям, °C |
от 10 до 35 |
от 10 до 35 |
|
Пределы допускаемой основной погрешности, % |
см. Таблицу 5 |
см. Таблицу 5 |
|
Пределы допускаемой дополнительной относительной погрешности, вызванной изменением температуры окружающего воздуха от нормальных условий в рабочем диапазоне температур окружающего воздуха на каждые 10 °C, % |
±0,10 % |
±0,10 % |
|
Пределы допускаемой дополнительной относительной погрешности, вызванной изменением температуры измеряемой жидкости от нормальных условий в рабочем диапазоне температур измеряемой жидкости на каждые 10 °C, % |
±0,15% |
±0,15 % |
|
Минимальная удельная электрическая проводимость среды, мкСм/см (в зависимости от типоразмера) |
от 1 до 20 |
от 1 до 50 |
|
Диапазон рабочих температур окружающего воздуха, °C |
от минус 40 до 60 |
от минус 10 до 60 |
|
Диапазон температуры окружающего воздуха, соответствующий нормальным условиям, °C |
от 10 до 35 |
от 10 до 35 |
|
Пределы избыточного давления измеряемой жидкости (в зависимости от исполнения), МПа |
от минус 0,1 до 9,92 |
от минус 0,1 до 4,0 |
|
Диапазон напряжения питания, В: - постоянного тока - переменного тока |
от 20,4 до 28,8 от 90 до 130 от 20,4 до 28,8 от 80 до 264 |
от 20,4 до 28,8 от 90 до 130 от 20,4 до 28,8 от 80 до 264 |
|
Степень защиты оболочки по ГОСТ 14254-2015 (в зависимости от исполнения) |
IP66/IP67/IР68 |
IP66/IP67/IР68 |
|
Выходы: -токовый, мА - импульсный (перенастраиваемый), кГц - цифровой |
от 4 до 20 от 0 до 10 BRAIN, HART |
от 4 до 20 от 0 до 10 BRAIN, HART |
|
Масса, кг |
от 3,6 до 189 |
от 4,2 до 3000 |
( PprnSn н^Рений / \^2^лигиБе.(йруСь /
|
Номинальный диаметр, мм |
Скорость измеряемой жидкости, м/с |
Пределы допускаемой абсолютной/относительной погрешности расходомеров при измерении объема (объемного расхода) |
|
ADMAG AXF | ||
|
от 2,5 до 15 |
0,1<v<0,3 |
±1,0 мм/с |
|
0,3<v<10,0 |
±0,35 % | |
|
от 25 до 200 |
0,1<v<0,15 |
±0,5 мм/с |
|
0,15<v<10,0 |
±0,35 % | |
|
от 250 до 400 |
0,1 <v<0,15 |
±0,5 мм/с |
|
0,15<v<10,0 |
±0,35 % | |
|
ADMAG AXR | ||
|
от 25 до 100 |
0,3<v<1,0 |
±2,5 мм/с, при v<0,65 м/с; ±(0,4 %+0,1/v) %, при v^0,65 м/с |
|
1<v<2 |
±2 мм/с, при v<1,35 м/с; ±0,5 %, при v>1,35 м/с | |
|
2<v<10 |
±12,8 мм/с, при v<4,4 м/с; ±0,5 %, при v>4,4 м/с | |
|
от 150 до 200 |
0,3<v<1,0 |
±3,0 мм/с, при v<0,65 м/с; ±(0,3 %+0,2/v) %, при v>0,65 м/с |
|
1<v<2 |
±3,0 мм/с, при v<1,35 м/с; ±0,5 %, при v>1,35 м/с | |
|
2<v<10 |
±12,8 мм/с, при v<4,4 м/с; ±0,5 %, при v>4,4 м/с | |
|
ADMAG СА | ||
|
15 |
0,5<v<1,0 |
±5 мм/с |
|
1<v<10 |
±45 мм/с, при v<5,5 м/с; ±1,0 %, при v>5,5 м/с | |
|
от 25 до 100 |
0,5<v<1,0 |
±1,25 мм/с |
|
1<v<10 |
±22,5 мм/с, при v<5,5 м/с; ±0,5 %, при v>5,5 м/с | |
|
от 150 до 200 |
0,5<v<1,0 |
±5 мм/с |
|
1<v<10 |
±45 мм/с, при v<5,5 м/с; ±1,0 %, при v>5,5 м/с | |
|
Примечания 1) Минимальный/максимальный расход Q, м3/с, зависит от скорости потока, номинального диаметра расходомера и определяется по формуле 7Z - D3 •t где Dy- номинальный диаметр, м; v - скорость измеряемой жидкости, м/с. 2) Технические характеристики для конкретной модификации представлены в спецификациях фирмы-изготовителя. 3) Пределы допускаемой абсолютной/относительной погрешности расходомеров при измерении объема (объемного расхода) приведены для импульсного выхода, для определения погрешности по токовому выходу к указанным пределам погрешности необходимо прибавить ±8 мкА (±0,05 % от диапазона токового выходного сигнала) | ||
|
Номинальный диаметр, мм |
Скорость измеряемой жидкости v, м/с |
Пределы допускаемой основной абсолютной/относительной погрешности расходомеров при измерении объема (объемного расхода) |
|
1 |
2 |
3 |
|
ADMAG AXG (единый расходомер или комбинированный расходомер, состоящий из первичного преобразователя AGX и электронного преобразователя сигналов AXG4A) | ||
|
от 2,5 до 15 |
v<0,30 |
±1,0 мм/с |
|
0,3<v<10,0 |
±0,3 % | |
|
от 25 до 400 |
v<0,15 |
±0,5 мм/с |
|
0,15<v<10,0 |
±0,3 % | |
|
от 25 до 200 (по заказу) |
v<0,15 |
±0,5 мм/с |
|
0,15<v<1 |
±(0,0018 v+0,2 мм/с) | |
|
1<v<10 |
±0,15% | |
|
ADMAG AXG (ком вателя AGX и эле |
бинированный расходомер, состоящий из первичного преобразо-ктронного преобразователя сигналов AXFA11) | |
|
от 2,5 до 15 |
v<0,30 |
±1,0 мм/с |
|
0,3<v<10,0 |
±0,35 % | |
|
от 25 до 400 |
v<0,15 |
±0,5 мм/с |
|
0,15<v<10,0 |
±0,35 % | |
|
500 |
v<0,30 |
±2,0 мм/с |
|
0,3<v<10,0 |
±(0,0035-v + 1,0 мм/с) | |
|
от 25 до 200 (по заказу) |
v<0,15 |
±0,5 мм/с |
|
0,15<v<1 |
±(0,0018-v +0,2 мм/с) | |
|
1<v<10 |
±0,2 % | |
|
ADMAG AXW | ||
|
от 25 до 400 |
v<0,30 |
±1,0 мм/с |
|
0,3<v<10,0 |
±0,35 % | |
|
от 500 до 1000 |
v<0,30 |
±2,0 мм/с |
|
0,3<v<10,0 |
±(0,0035-v + 1,0 мм/с) | |
|
от 1100 до 1800 |
v<0,30 |
±3,0 мм/с |
|
0,3<v<1 |
±(0,004 v +1,8 мм/с) | |
|
1<v<10 |
±(0,005-v + 1,0 мм/с) | |
|
Примечания 1) Минимальный/максимальный расход зависит от скорости потока и номинального диаметра расходомера. 2) Технические характеристики для конкретной модификации представлены в спецификациях фирмы-изготовителя. 3) Пределы допускаемой абсолютной/относительной погрешности расходомеров при измерении объема (объемного расхода) приведены для импульсного выхода, для определения погрешности по токовому выходу к указанным пределам погрешности необходимо прибавить ±8 мкА (±0,05 % от диапазона токового выходного сигнала) | ||
Знак утверждения типа
Знак утверждения типа наносится на эксплуатационную документацию методом типографической печати.
Комплектность
Комплектность поставки расходомеров определяется заказом в соответствии с технической документацией фирмы "Yokogawa Electric Corporation" (Япония).
Минимальная базовая комплектация расходомеров:
- расходомер (модификация и конструктивное исполнение
в соответствии с заказом) -1 шт.;
- сигнальный кабель
( при раздельной компоновке датчика и преобразователя) -1 шт.;
- руководство по эксплуатации -1 экз.;
- методика поверки -1 экз.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы "Yokogawa Electric Corporation" (Япония).
МП.МН 1352-2004 «Расходомеры электромагнитные ADMAG фирмы "Yokogawa Electric Corporation", Япония. Методика поверки».
Заключение
Расходомеры электромагнитные ADMAG соответствуют документации фирмы "Yokogawa Electric Corporation" (Япония), TP ТС 004/2011, TP ТС 020/2011 (декларация соответствия № ТС N RU fl-JP.AB72.B.00409 до 07.07.2018, № ТС N RU fl-JP.AB72.B.O25O2 до 03.03.2020, № ТС N RU fl-JP.AB72.B.O2782 до 16.04.2017, ЕАЭС № RU Д-JP.РС52.В.00173, ЕАЭС № RU fl-JP.PC52.B.00174 до 27.09.2022), ТР ТС 032/2011 (декларация соответствия № ТС N RU Д-JP.АВ72.В.03064 до 08.06.2020).
Межповерочный интервал - не более 24 месяцев.
