Расходомеры-счетчики воды ультразвуковые РСВУ-М
| Номер в ГРСИ РФ: | РБ 03 07 6340 17 |
|---|---|
| Раздел: | Средства измерений расхода и количества жидкости и газа [7] |
| Категория: | Расходомеры |
| Производитель / заявитель: | НПООО "БЕЛСИМЕТ", г. Минск |
Расходомеры - счетчики воды ультразвуковые РСВУ-М (далее - расходомеры) предназначены для измерения и отображения на индикаторе объемного расхода и объема холодной питьевой воды, горячей воды, теплоносителя, а также технической воды и стоков воды в напорных трубопроводах.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 07 6340 17 |
| Наименование | Расходомеры-счетчики воды ультразвуковые РСВУ-М |
| Год регистрации | 2017 |
| Номер сертификата | 11203 |
| Дата регистрации | 2017-07-27 |
| Срок действия | 2022-07-27 |
| Получатель сертификата | НПООО "БЕЛСИМЕТ", г. Минск, Республика Беларусь (BY) |
Производитель / Заявитель
НПООО "БЕЛСИМЕТ"
Адрес: ул. Серафимовича, 11, 220033, г. Минск
Контакты: (017) 298-35-15 / (017) 298-24-97 / belsmet@tut.by
Поверка
| Межповерочный интервал / Периодичность поверки | 24 мес. |
| Метрологическое обеспечение | Расходомеры-счетчики с номинальными диаметрами DN до 200 мм включ. метрологически обеспечены в Республике Беларусь методом непосредственного сличения на эталонных расходомерных установках Республики Беларусь (поверочная среда - вода). Расходомеры-счетчики с номинальными диаметрами DN от 200 до 1400 мм метрологически обеспечены в Республике Беларусь имитационным методом. |
| Методика поверки | Поверка проводится по МРБ МП.2730-2017, МРБ МП.2731-2017. |
Поверители
Скачать
|
Описание типа РБ 03 07 6340 17 [2017-12-26]
rb-03-07-6340-17_2017-12-26.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 6340 17 [2019-04-01]
rb-03-07-6340-17_2019-04-01.pdf
|
Скачать |
Описание типа
Назначение
Расходомеры - счетчики воды ультразвуковые РСВУ-М (далее - расходомеры) предназначены для измерения и отображения на индикаторе объемного расхода и объема холодной питьевой воды, горячей воды, теплоносителя, а также технической воды и стоков воды в напорных трубопроводах.
Область применения: системы холодного и горячего водоснабжения, теплоснабжения, очистные сооружения, канализационно-насосные станции, для учетно-расчетных операций и технологических нужд, в системах автоматического регулирования и управления
Описание
Принцип действия расходомера основан на измерении разности времени прохождения ультразвуковых колебаний по направлению движения потока жидкости по трубопроводу и против него. Разность времени при этом пропорциональна скорости и расходу жидкости.
Расходомеры состоят из блока электронного (БЭ) и датчика расхода ультразвукового (ДУ). Способ соединения ДУ с трубопроводом - фланцевый и (или) врезной.
Блок электронный обеспечивает работу расходомера в части выработки необходимых сигналов, обработки результатов измерений и их индикации, а также формирования выходных данных. БЭ выполнен в корпусе настенного типа с разъемами для подключения сигнальных кабелей.
Расходомеры выпускают в двух модификациях: РСВУ-М, РСВУ-МТ.
Модификация РСВУ-М соответствует требованиям ГОСТ ISO 4064-1-2017, предъявляемым к счетчикам воды при измерении объемного расхода и объема воды. Модификацию РСВУ-М применяют для измерения объемного расхода и объема холодной питьевой воды, горячей воды, технической воды и стоков воды в напорных трубопроводах.
Модификация РСВУ-МТ соответствует требованиям ГОСТ EN 1434-1-2018, предъявляемым к датчикам потока.
Расходомеры модификации РСВУ-МТ применяют как отдельно, так и в составе теплосчетчиков для измерения объемного расхода и объема теплоносителя по ГОСТ EN 1434-1-2018.
Расходомеры обеспечивают хранение накопленного значения суммарного объемного расхода и времени работы в штатном режиме в энергонезависимой памяти в течение 10 лет при пропадании напряжения электросети и продолжение счета при подаче напряжения. При работе расходомера обновление энергонезависимой памяти производится раз в десять минут.
В расходомерах организован архив работы часовой, дневной и месячный.
Расходомеры имеют гальванически изолированный аналоговый выход, обеспечивающий передачу сигнала о среднем расходе в виде уровня тока от 0 до 5 мА по линии с общим входным сопротивлением до 2 КОм или от 4 до 20 мА по линии связи с общим входным сопротивлением до 500 Ом, гальванически изолированный цифровой выход RS-485 и гальванически изолированный импульсный выход TTL (погрешность преобразования ± 1 импульс).
Расходомеры имеют стандартный последовательный интерфейс RS 485С для связи с внешними устройствами, через который можно считывать значения измеряемых величин.
Расходомеры обеспечивают вывод на 2-ухстрочный знакосимвольный жидкокристаллический индикатор, расположенный на лицевой панели БЭ:
- значения среднего расхода, м3/час;
- значения суммарного с нарастающим итогом объема, м3;
- времени работы в штатном режиме, час, мин.;
- индикации аварий при возникновении аварийных режимов.
Внешний вид расходомеров приведен на рисунке 1.
Место нанесения знака поверки приведено в приложении А настоящего описания типа.

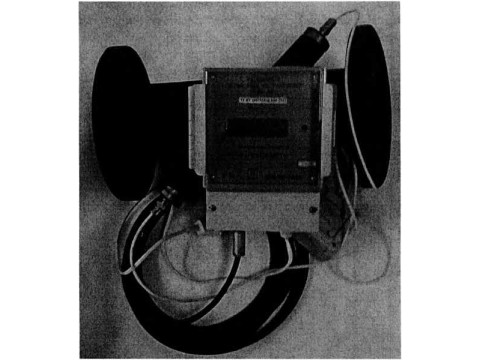

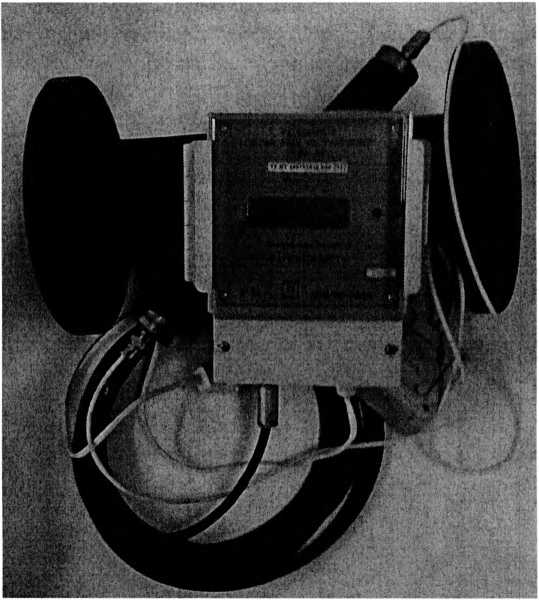

Рисунок 1. Внешний вид расходомера РСВУ-М
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики расходомеров приведены в таблицах 1,2,3
Таблица 1
|
Характеристики |
Значения характеристик |
|
Номинальный диаметр DN, мм |
от 50 до 1400 |
|
Значения расходов воды (м3/ч) и пределы допускаемой относительной погрешности при измерении объемного расхода и объема, % |
приведены в таблицах 2,3 |
|
Диапазон рабочих температур воды (температурный класс) модификации РСВУ-М, °C |
от 0,1 до 30 (ТЗО) от 0,1 до 180 (Т180) |
|
Диапазон рабочих температур воды модификации РСВУ-МТ, °C |
от 0,1 до 150 |
|
Пределы допускаемой приведенной погрешности преобразования токового выходного сигнала при измерении расхода, % |
±1,2 |
|
Пределы относительной погрешности при измерении времени работы расходомера, % |
±0,01 |
|
Максимально допустимое рабочее давление, МПа (класс давление) |
1,0 (МАР10), 1,6 (МАР16), 2,5 (МАР25) |
|
Максимальная потеря давления в счетчике, кПа (класс потери давления) |
63 (АрбЗ) |
|
Классы чувствительности к возмущению потока (перед счетчиком/после счетчика) |
U10/D3 |
|
Диапазон температур окружающего воздуха при эксплуатации, °C |
от 5 до 55 |
|
Напряжения питания, В, не более |
(230±23) |
|
Потребляемая мощность, В А, не более |
12 |
|
Масса блока электронного (БЭ), кг, не более |
3 |
|
Степень защиты оболочки по ГОСТ 14254-2015 |
IP 54 |
|
Средний срок службы, лет, не менее |
10 |
Таблица 2. Значения расходов и пределы допускаемой относительной погрешности модификации РСВУ-М по ГОСТ ISO 4064-1-2017
|
Наименование характеристики |
Значение характеристики | |||||||||||||||
|
Номинальный диаметр, DN, мм |
50 |
80 |
100 |
150 |
200 |
250 |
300 |
350 |
400 |
500 |
600 |
700 |
800 |
1000 |
1200 |
1400 |
|
Постоянный расход, Q3 м3/ч |
40 |
100 |
160 |
250 |
630 |
1000 |
1600 |
1600 |
2500 |
4000 |
6300 |
6300 |
10000 |
16000 |
25000 |
25000 |
|
Максимальный расход, О4 м3/ч |
50 |
125 |
200 |
312,5 |
787,5 |
1250 |
2000 |
2000 |
3125 |
5000 |
7875 |
7875 |
12500 |
20000 |
31250 |
31250 |
|
Переходный расход, 0'2 м3/ч |
10 |
18 |
28 |
63 |
113 |
176 |
254 |
346 |
452 |
706 |
1017 |
1384 |
1808 |
2826 |
4069 |
5539 |
|
Переходный расход, О2 м3/ч |
3,2 |
8 |
5,12 |
10 |
20,16 |
32 |
40,64 |
64 |
80 |
128 |
160 |
252 |
320 |
512 |
634,93 |
1000 |
|
Минимальный расход, От м3/ч |
2 |
5 |
3,2 |
6,25 |
12,6 |
20 |
25,4 |
40 |
50 |
80 |
100 |
157,5 |
200 |
320 |
396,83 |
625 |
|
R= Q3/ Q1 |
20 |
20 |
50 |
40 |
50 |
50 |
63 |
40 |
50 |
50 |
63 |
40 |
50 |
50 |
63 |
40 |
|
Q2/Qi |
1,6 | |||||||||||||||
|
Пределы допускаемой относительной погрешности при измерении объемного расхода и объема, % |
±5 % В диапазоне OTQi. ДО О2(Невкл.) | |||||||||||||||
|
±2 % (для t< 30 °C) в диапазоне от Q2 до Q'2 (невкл.) ±3 % (для t > 30 °C) | ||||||||||||||||
|
±1,5% (для t < 30 °C) в диапазоне от Q'2 до Q4 ±2,5% (для t > 30 °C) | ||||||||||||||||
Таблица 3. Значения расходов и пределы допускаемой относительной погрешности модификации РСВУ-МТ по ГОСТ EN 1434-1-2018 ____
|
Наименование характеристики |
Значение характеристики | |||||||||||||||
|
Номинальный диаметр, DN, мм |
50 |
80 |
100 |
150 |
200 |
250 |
300 |
350 |
400 |
500 |
600 |
700 |
800 |
1000 |
1200 |
1400 |
|
Постоянный расход, qp м3/ч |
40 |
100 |
160 |
250 |
630 |
1000 |
1600 |
1600 |
2500 |
4000 |
6300 |
6300 |
10000 |
16000 |
25000 |
25000 |
|
Максимальный расход, qs м3/ч |
60 |
150 |
240 |
375 |
945 |
1500 |
2400 |
2400 |
3750 |
6000 |
9450 |
9450 |
15000 |
24000 |
37500 |
37500 |
|
Переходный расход, qt м3/ч |
2,8 |
7 |
11,2 |
17,5 |
44,1 |
70 |
112 |
112 |
175 |
280 |
441 |
441 |
700 |
1120 |
1750 |
17500 |
|
Минимальный расход, q, м3/ч |
0,8 |
2 |
3,2 |
5 |
12,6 |
20 |
32 |
32 |
50 |
80 |
126 |
126 |
200 |
320 |
500 |
500 |
|
qD/qi |
50 |
50 |
50 |
50 |
50 |
50 |
50 |
50 |
50 |
50 |
50 |
50 |
50 |
50 |
50 |
50 |
|
Пределы допускаемой относительной погреш-ности при измерении объемного расхода и объема, % |
±(1+0,01 qp/q) % в диапазоне расходов qi < q< qt | |||||||||||||||
|
±1 % в диапазоне расходов qt < q qp | ||||||||||||||||
Знак утверждения типа
Знак Утверждения типа наносится на лицевую панель расходомера методом сеткографии и на титульный лист паспорта типографским способом.
Комплектность
Комплектность представлена в таблице 3.
Таблица 3
|
Наименование |
Обозначение |
Кол. |
|
Расходомер-счетчик воды ультразвуковой РСВУ-М |
ФЛЯУ.468332.001 СБ |
1 |
|
Руководство по эксплуатации |
ФЛЯУ.407351.001 РЭ |
1 |
|
Паспорт |
ФЛЯУ.407351.001 ПС |
1 |
|
Комплект монтажных частей |
ФЛЯУ.305651.001 |
1 |
|
Индивидуальная упаковка |
ФЛЯУ.320123.001 |
1 |
|
Методика поверки* |
МРБ МП.2730-2017 |
1 |
|
Методика поверки* |
МРБ МП.2731-2017 |
1 |
|
* - по договору на поставку |
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ТУ BY 100753838.004-2017 «Расходомеры-счетчики воды ультразвуковые РСВУ-М». Технические условия.
ГОСТ ISO 4064-1-2017 "Измерение расхода воды в закрытых трубопроводах. Счетчики холодной питьевой воды. Часть 1. Технические требования".
ГОСТ EN 1434-1-2018 «Теплосчетчики. Общие положения» (в части требованиям к датчикам потока).
МРБ МП.2730-2017 «Расходомер-счетчик воды ультразвуковой РСВУ-М» Методика поверки. Извещение 1-2019.
МРБ МП.2731-2017 «Расходомер-счетчик воды ультразвуковой РСВУ-М» (имитационный метод). Методика поверки. Извещение 1-2019.
Заключение
Расходомеры-счетчики воды ультразвуковые РСВУ-М соответствуют техническим условиям ТУ BY 100753838.004-2017, ГОСТ ISO 4064-1-2017, ГОСТ EN 1434-1-2018 (в части требований к датчикам потока).
Расходомеры-счетчики воды ультразвуковые РСВУ-М соответствуют требованиям Технического регламента Таможенного Союза «О безопасности низковольтного оборудования» ТР ТС 004/2011 и Технического регламента Таможенного Союза «Электромагнитная совместимость технических средств» ТР ТС 020/2011 (регистрационный номер декларации о соответствии ЕАЭС № BY/112 11.01.ТР004 003 23053 от 01.08.2017).
Межповерочный интервал - не более 24 месяцев.
Межповерочный интервал в сфере законодательной метрологии на территории Республики Беларусь - не более 24 месяцев.
