Расходомеры вихревые серий 83, 84
| Номер в ГРСИ РФ: | РБ 03 07 4268 17 |
|---|---|
| Раздел: | Средства измерений расхода и количества жидкости и газа [7] |
| Категория: | Расходомеры |
| Производитель / заявитель: | "Schneider Electric Systems USA Inc.», США |
|
Описание типа РБ 03 07 4268 17 [2010-03-29]
rb-03-07-4268-17_2010-03-29.pdf
|
Скачать |
Расходомеры вихревые I/A Series 83F, 83W, 84F, 84W (далее - расходомеры) предназначены для измерения объемного расхода газа, пара и жидкостей.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 07 4268 17 |
| Наименование | Расходомеры вихревые серий 83, 84 |
| Год регистрации | 2017 |
| Номер сертификата | 11179 |
| Дата регистрации | 2017-06-23 |
| Срок действия | 2022-06-23 |
| Получатель сертификата | фирма "Invensys Systems Inc." компании "Schneider Electric", Соединённые Штаты (US) |
Производитель / Заявитель
фирма "Invensys Systems Inc." компании "Schneider Electric"
Адрес: 33 Commercial Street, Foxboro, MA 02035-2099
Контакты: Tel.: +1 866-746-6477
Поверка
| Межповерочный интервал / Периодичность поверки | 24 мес. |
| Метрологическое обеспечение | Метрологически обеспечены в Республике Беларусь методом непосредственного сличения на эталонных расходомерных установках в диапазоне расходов газов до 6500 м^3/ч (поверочная среда - воздух), в диапазоне расхода жидкостей до 1000 м^3/ч (поверочная среда - вода). |
| Методика поверки | Поверка проводится по МРБ МП. 2003-2010 (изменение №1). |
| Признание поверки | Временно, до создания эталонной базы в Республике Беларусь, для расходомеров, предназначенных для измерения расхода газов свыше 6500 м^3/ч или расхода жидкости свыше 1000 м^3/ч, признавать результаты первичной и периодической поверки, проведенной в лабораториях, аккредитованных в Системе аккредитации Республики Беларусь, или в иных лабораториях в присутствии специалистов юридических лиц, входящих в Государственную метрологическую службу Республики Беларусь (методом непосредственного сличения при обеспечении необходимых требований по точности и диапазону измерений). |
Поверители
Скачать
|
Описание типа РБ 03 07 4268 17 [2010-03-29]
rb-03-07-4268-17_2010-03-29.pdf
|
Скачать |
Описание типа
Назначение
Расходомеры вихревые I/A Series 83F, 83W, 84F, 84W (далее - расходомеры) предназначены для измерения объемного расхода газа, пара и жидкостей.
Область применения - химическая, йефтехимическая, нефтяная, газовая и другие отрасли промышленности.
Описание
Принцип действия расходомеров основан на эффекте возникновения вихрей в потоке измеряемой среды, проходящий через корпус первичного преобразователя расходомера при взаимодействии среды с телом обтекания. Частота колебаний вихрей пропорциональна скорости потока среды и не зависит от плотности и вязкости среды. Пьезодатчик преобразует импульсы давления, возникающие в вихревой дорожке, в электрические импульсы соответствующей частоты, которые передаются во вторичный измерительный микропроцессорный преобразователь, преобразуются в выходные сигналы и в показания измеряемых параметров и информационных параметров (для исполнений с жидкокристаллическим дисплеем).
Исполнения 83F и 84F имеют корпус с фланцами, 83 W и 84W - бесфланцевый корпус для установки между фланцами трубопровода. Исполнения 84F и 84W обладают повышенной устройчивостыо к вибрации.
Внешний вид расходомеров представлен на рисунках 1, 2.
Место нанесения знака поверки (клейма-наклейки) указано в Приложении.

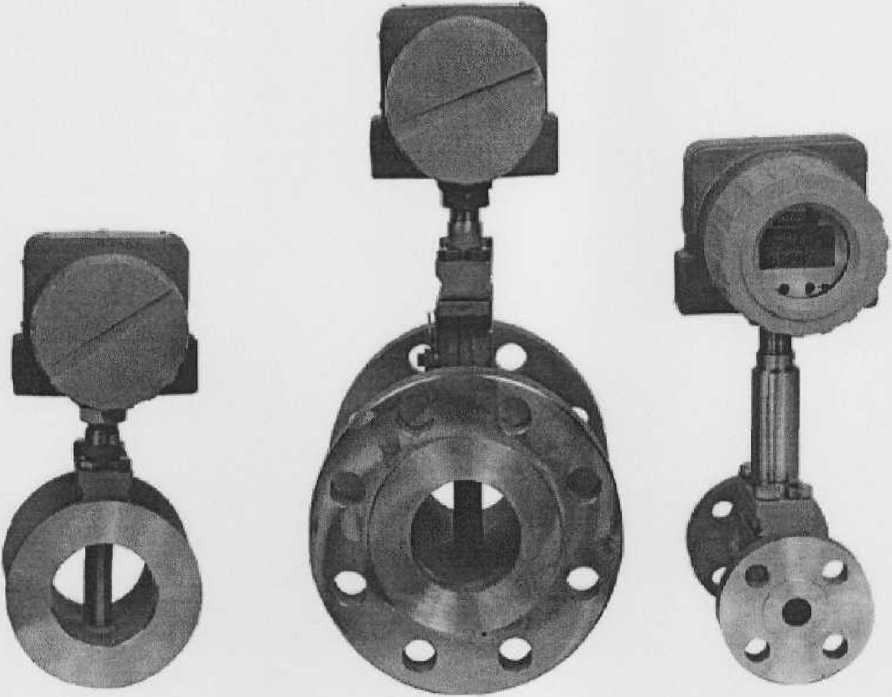

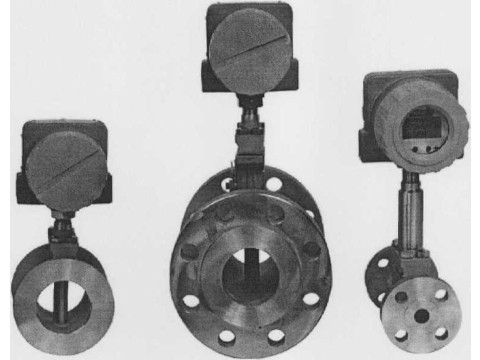

Рисунок 1. Расходомеры вихревые I/A Series 83F, 83W

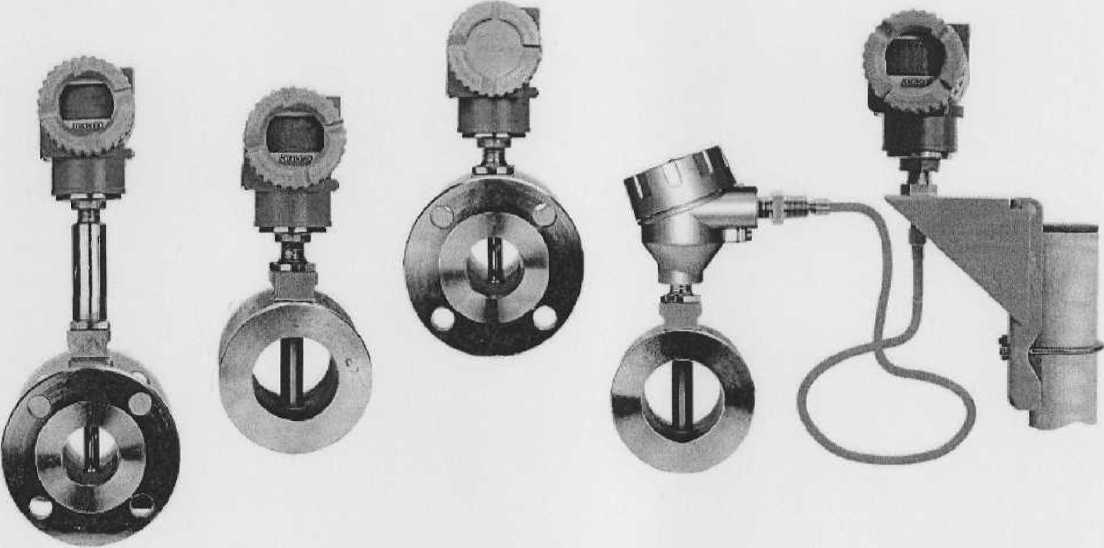

Рисунок 2. Расходомеры вихревые I/A Series 84F, 84W
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные характеристики расходомеров указаны в таблицах 1, 2. Таблица 1
|
Наименование характеристики |
Значение | |
|
83F, 84F |
83W, 84W | |
|
1 Диаметр условного прохода Ду, мм |
15,25,40, 50, 80, 100, 150, 200,250, 300 |
15,25,40, 50, 80, 100, 150, 200 |
|
2 Пределы измерения объемного расхода (в зависимости от Ду): - жидкостей, м3/ч - газа, мЗ/ч (при избыточном давлении от 0 до 2 МПа и температуре 20 °C) - сухого насыщенного пара, кг/ч |
0,5...1944 3,6...247000 3,3... 460000 |
0,5... 820 3,6... 104000 3,3... 194000 |
Таблица 2
|
Наименование характеристики |
Значение | |
|
83F, 83W |
84F, 84W | |
|
1 Пределы допускаемой относительной погрешности измерения объемного расхода, % (в зависимости от числа Рейнольдса Rd): - жидкостей - газа и пара |
±0,5 (Rd>30000) ±1,0 (20000<Rd<30000) ±1,0 (Rd>20000) |
±0,5 (Rd>30000) ±1,0 (20000<Rd<30000) ±2,0 (5000<Rd<20000) ±1,0 (Rd>20000) ±2,0 (5000<Rd<20000) |
|
2 Температура измеряемой среды (в зависимости от исполнения), °C |
-20... +90 -20... +200 -200... +430 | |
|
3 Максимальное давление измеряемой среды при 38 °C, МПа |
10 | |
|
4 Выходные сигналы: - токовый, мА - импульсный - цифровой |
от 4 до 20 "сухой контакт" Протоколы FoxCom или HART, Foundation Fieldbus | |
|
5 Напряжение питания постоянного тока, В |
от 10,5 до 50 |
от 15,5 до 42 |
|
6 Температура окружающей среды при эксплуатации, °C: - с дисплеем - без дисплея |
-20...+85 -40...+85 | |
|
7 Относительная влажность окружающей среды, % |
до 100 | |
Знак утверждения типа
Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Комплект поставки: расходомер в соответствии со спецификацией заказа, руководство по эксплуатации, методика поверки МРБ МП. 2003 - 2010.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы ’’Invensys Systems Inc.", США.
ГОСТ 28723-90 "Расходомеры скоростные, электромагнитные и вихревые. Общие технические требования и методы испытаний",
МРБ МП. 2003 -2010. Расходомеры вихревые I/A Series 83F, 83 W, 84F, 84 W.
Методика поверки.
Заключение
Расходомеры вихревые I/A Series 83F, 83W, 84F, 84W соответствуют ГОСТ 2872390, документации фирмы "Invensys Systems Inc.",США.
Межповерочный интервал - не более 24 месяцев (при применении в сфере законодательной метрологии).
Научно-исследовательский испытательный центр БелГИМ.
Аттестат аккредитации № BY/112 02.1.0.0025.
г. Минск, Старовиленский тракт, 93, тел. 334-98-13.
