Расходомеры электромагнитные ProcessMaster, HygienicMaster
| Номер в ГРСИ РФ: | РБ 03 07 4201 17 |
|---|---|
| Раздел: | Средства измерений расхода и количества жидкости и газа [7] |
| Категория: | Расходомеры |
| Производитель / заявитель: | «ABB Power Technologies AB, High Voltage Products», Швеция |
Расходомеры электромагнитные ProcessMaster, HygienicMaster (далее - расходомеры) предназначены для измерения объемного расхода, объема жидкостей с удельной электрической проводимостью не менее 20 мкСм/см.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 07 4201 17 |
| Наименование | Расходомеры электромагнитные ProcessMaster, HygienicMaster |
| Год регистрации | 2017 |
| Номер сертификата | 11181 |
| Дата регистрации | 2017-06-23 |
| Срок действия | 2022-06-23 |
| Получатель сертификата | фирма "ABB Automation Products GmbH", Германия (DE) |
Производитель / Заявитель
фирма "ABB Automation Products GmbH"
Адрес: Dransfelder Str, 2, 37079, Goettingen
Контакты: +49 (0) 551 905 534 /CCC-support.deapr@de.abb.com
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Метрологическое обеспечение | Расходомеры с номинальным диаметром до 300 мм метрологически обеспечены в Республике Беларусь методом непосредственного сличения на эталонных рас-ходомерных установках в диапазоне расхода жидкостей до 1000 м^3/ч (поверочная среда - вода). |
| Методика поверки | Поверка проводится по МРБ МП.1995-2010 (изменения №1-3). |
| Признание поверки | Временно, до создания эталонной базы в Республике Беларусь, для расходомеров с номинальным диаметром свыше 300 мм, предназначенных расхода жидкости свыше 1000 м^3/ч, признавать результаты первичной и периодической поверки, проведенной в лабораториях, аккредитованных в Системе аккредитации Республики Беларусь, или в иных лабораториях в присутствии специалистов юридических лиц, входящих в Государственную метрологическую службу Республики Беларусь (методом непосредственного сличения при обеспечении необходимых требований по точности и диапазону измерений). |
Поверители
Скачать
|
Описание типа РБ 03 07 4201 17 [2010-08-03]
rb-03-07-4201-17_2010-08-03.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 4201 17 [2012-11-26]
rb-03-07-4201-17_2012-11-26.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 4201 17 [2017-11-21]
rb-03-07-4201-17_2017-11-21.pdf
|
Скачать |
Описание типа
Назначение
Расходомеры электромагнитные ProcessMaster, HygienicMaster (далее - расходомеры) предназначены для измерения объемного расхода, объема жидкостей с удельной электрической проводимостью не менее 20 мкСм/см.
Область применения - системы автоматизированного учета и сбора данных, предприятия химической, нефтехимической, энергетической промышленности, коммунального хозяйства.
Описание
Принцип работы расходомера основан на явлении электромагнитный индукции: при прохождении электропроводящей жидкости через магнитное поле, в ней, как в движущемся проводнике, наводится электродвижущая сила (ЭДС), пропорциональная средней скорости жидкости в сечении трубы. Значение ЭДС не зависит от температуры, вязкости и проводимости жидкости.
Расходомер ProcessMaster, HygienicMaster состоит из электромагнитного первичного преобразователя расхода (ProcessMaster FEP3XX, ProcessMaster FEP5XX, HygienicMaster FEH3XX, HygienicMaster FEH5XX) и измерительного блока (ProcessMaster I HygienicMaster FET3XX).
Внешний вид расходомеров приведен на рисунке 1.
Первичные преобразователи расхода устанавливаются на прямых участках трубопровода выше по потоку не менее 3DN, ниже по потоку не менее 2DN.
Схема с указанием места нанесения знака поверки (клеймо-наклейка) приведена в приложении А к описанию типа.
Основные технические и метрологические характеристики представлены в таблицах 1-2.

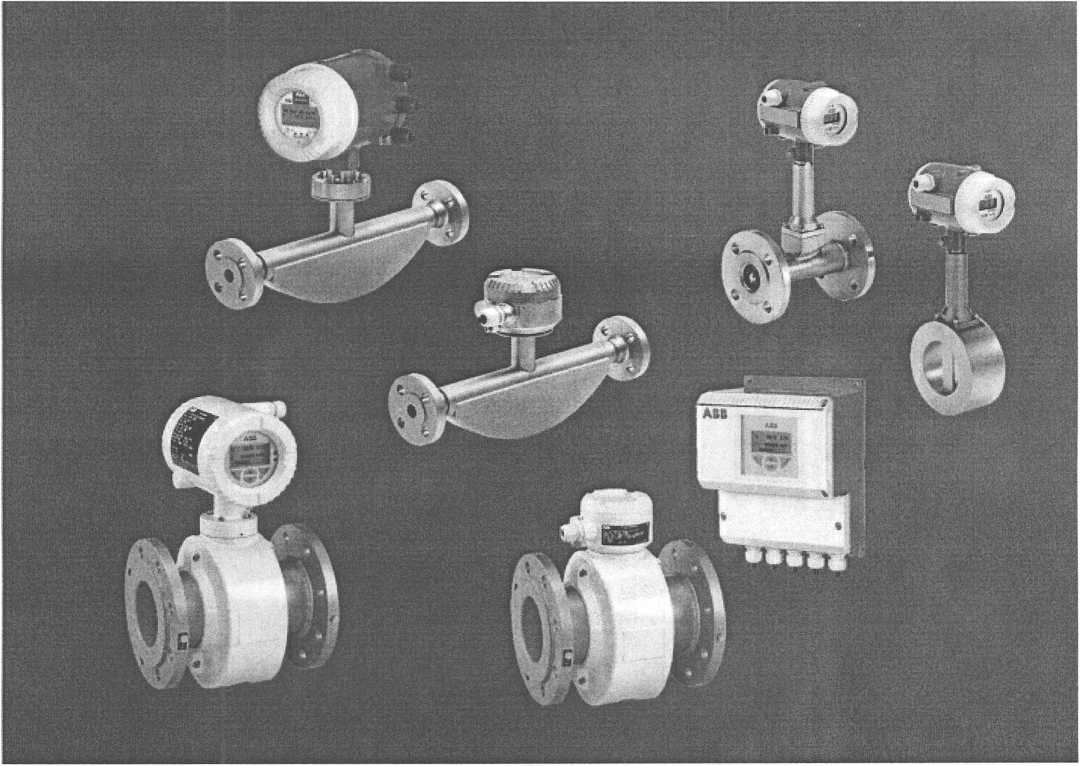

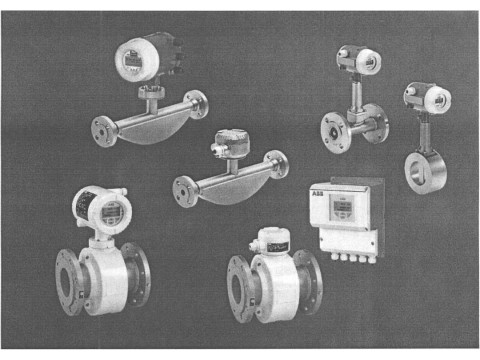

Рисунок 1 - Внешний вид расходомеров
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Таблица 1
|
Наименование характеристики |
Значение характеристики | ||||||||||||||||||||||||||
|
F |
ЕРЗ |
XX/FEP5XX, F |
EH3XX/FEH5XX | ||||||||||||||||||||||||
|
Номинальный диаметр, DN |
3 |
4 |
6 |
8 |
10 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
700 |
760 |
800 |
|
Диапазон измерений расхода*: | |||||||||||||||||||||||||||
|
- минимальный расход Qmin, М3/ч |
0,0048 |
0,0096 |
0,024 |
0,036 |
0,054 |
0,12 |
0,18 |
0,24 |
0,48 |
0,72 |
1,2 |
2,4 |
3,6 |
4,8 |
8,4 |
12 |
21,6 |
36 |
48 |
66 |
90 |
120 |
132 |
192 |
264 |
312 |
360 |
|
- максимальный расход Qmax, М3/Ч |
0,24 |
0,48 |
1,2 |
1,8 |
2,7 |
6 |
9 |
12 |
24 |
36 |
60 |
120 |
180 |
240 |
420 |
600 |
1080 |
1800 |
2400 |
3300 |
4500 |
6000 |
6600 |
9600 |
13200 |
15600 |
18000 |
|
Номинальный диаметр, DN |
900 |
1000 |
1050 |
1100 |
1200 |
1400 |
1500 |
1600 |
1800 |
2000 | |||||||||||||||||
|
Диапазон измерений расхода*: | |||||||||||||||||||||||||||
|
- минимальный расход Qmin, М3/Ч |
480 |
540 |
616 |
660 |
840 |
1080 |
1260 |
1440 |
1800 |
2280 | |||||||||||||||||
|
- максимальный расход Qmax, М3/ч |
24000 |
27000 |
30800 |
33000 |
42000 |
54000 |
63000 |
72000 |
90000 |
114000 | |||||||||||||||||
*- по отдельному заказу допускается уменьшение диапазона расхода
Таблица 2
|
Наименование характеристики |
Значение характеристики | |
|
FEP3XX/ FEH3XX |
FEP5XX/ FEH5XX | |
|
Пределы допускаемой относительной погрешности при измерении объемного расхода, объема * - стандартное исполнение - по отдельному заказу |
±(0,4 % от ИЗ + 0,02 % от ВПДИ) ±(0,2 % от ИЗ + 0,02 % от ВПДИ) |
±(0,3 % от ИЗ + 0,02 % от ВПДИ) ±(0,2 % от ИЗ + 0,02 % от ВПДИ) |
|
Пределы допускаемой абсолютной погрешности при измерении объемного расхода, объема расходомером с токовым выходным сигналом**, % |
±(0,1 % от 1из + 0,01 мА) | |
|
.Фразой температур измеряемой среды, °C 11 |
от минус 25 до 130 (180 для высокотемпературного исполнения) | |
Окончание таблицы 2
|
Номинальное давление измеряемой среды , МПа, не более - стандартное исполнение - по отдельному заказу |
4 10 |
|
Температура окружающей среды при эксплуатации, °C: - обыкновенное исполнение - по отдельному заказу |
от минус 20 до плюс 60 от минус 40 до плюс 60 |
|
Длина кабеля между первичным преобразователем расхода и измерительным преобразователем, м |
не более 50 |
|
Номинальное напряжение питания, В: - от сети переменного тока частотой (47-64) Гц; - от источника постоянного тока |
от 100 до 230 24 |
|
Степень защиты оболочки по ГОСТ 14254 (МЭК 529), в зависимости от заказа |
IP 65, IP 67, IP 68 |
|
Выходной сигнал: - аналоговый, мА - импульсный - цифровой |
от 4 до 20 длительность от 0,1 до 2 мс, макс, частота 5,25 Гц HART, PROFIBUS, FOUNDATION FILDBUS |
|
*ИЗ - измеренное значение; ВПДИ - верхний предел диапазона измерений **1из - текущее значение выходного токового сигнала, мА | |
Знак утверждения типа
Знак Утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации.
Комплектность
В комплект поставки измерителей входит:
- расходомер - 1шт.;
- комплект монтажных принадлежностей - 1 шт.;
- упаковка - 1 шт.;
- эксплуатационная документация фирмы - 1 экз.;
- МРБ МП. 1995-2010 "Расходомеры электромагнитные ProcessMaster, HygienicMas-ter. Методика поверки".
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы "ABB Automation Products GmbH" (Германия);
МРБ МП. 1995-2010 "Расходомеры электромагнитные ProcessMaster, HygienicMaster. Методика поверки".
Заключение
Расходомеры электромагнитные ProcessMaster, HygienicMaster соответствуют требованиям документации фирмы "ABB Automation Products GmbH" (Германия), требованиям технических регламентов Таможенного союза ТР ТС 004/2011 «О безопасности низковольтного оборудования», ТР ТС 020/2011 «Электромагнитная совместимость технических средств» (регистрационный номер декларации соответствия № ТС BY/112 11.01. ТР004 005 01752 от 29.06.2015).
Межповерочный интервал - не более 12 месяцев.
Научно-исследовательский центр испытаний средств
измерений и техники «БелГИМ».
220053, г. Минск, Старовиленский тракт, д. 93, тел. (017) 334-98-13.
Аттестат аккредитации № BY/112 02.1.0.0025.
