Расходомеры-счетчики газа ультразвуковые серии CTF, PT, XGM, XGF
| Номер в ГРСИ РФ: | РБ 03 07 6254 17 |
|---|---|
| Раздел: | Средства измерений расхода и количества жидкости и газа [7] |
| Категория: | Расходомеры |
| Производитель / заявитель: | «GE Sensing & Control Technologies (Shanchai) Co.Ltd», Китай |
|
Описание типа РБ 03 07 6254 17 [2017-11-14]
rb-03-07-6254-17_2017-11-14.pdf
|
Скачать |
Расходомеры-счетчики газа ультразвуковые серии CTF, PT, XGM, XGF (далее - расходомеры), в зависимости от модификации, предназначены для измерения скорости, объемного расхода (объема) природного, попутного нефтяного, факельного и других газов в рабочих условиях.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 07 6254 17 |
| Наименование | Расходомеры-счетчики газа ультразвуковые серии CTF, PT, XGM, XGF |
| Год регистрации | 2017 |
| Номер сертификата | 11026 |
| Дата регистрации | 2017-04-27 |
| Срок действия | 2022-04-27 |
| Получатель сертификата | фирма "GE Sensing EMEA", Ирландия (IE) |
Производитель / Заявитель
фирма "GE Sensing EMEA"
Адрес: Sensing House, Shannon Free Zone East, Shannon
Контакты: Тел.: +353 61 470 200 Факс: + 353 61 47 1359 Сайт: http://www.ge.com/ie
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Метрологическое обеспечение | Расходомеры-счетчики, предназначенные для применения при значениях рабочего давления (Рэкспл) до 1,2 МПа, метрологически обеспечены в Республике Беларусь методом непосредственного сличения на расходомерных установках в диапазоне измерения расхода газа до 6500 м^3/ч (поверочная среда - воздух при атмосферном давлении). Расходомеры-счетчики, предназначенные для измерения расхода и количества природного газа при значениях рабочего давления (Рэкспл) свыше 1,2 МПа, подверга-ются метрологическому контролю на эталонных расходомерных установках методом непосредственного сличения при давлении в диапазоне от 0,5 Рэкспл. до 2 Рэкспл. (поверочная среда - природный газ) - данные расходомеры-счетчикм метрологически не обеспечены в Республике Беларусь. При метрологическом контроле расходомеров-счетчиков при рабочем давлении (Рэкспл) диапазон рабочих давлений измеряемой среды составляет от 0,5 Рэкспл до 2 Рэкспл. При метрологическом контроле расходомеров-счетчиков более чем на одном рабочем давлении (Рэкспл i) диапазон рабочих давлений измеряемой среды составляет от 0,5 Рэкспл min до 2 Рэкспл max. При метрологическом контроле расходомеров-счетчиков при рабочем давлении (Рэкспл) свыше 5 МПа диапазон рабочих давлений измеряемой среды может составлять от 0,5 Рэкспл до 30 МПа. |
| Методика поверки | Поверка проводится по МРБ МП.2710-2017. Возможно использование расходомеров, имеющих накладные первичные ультразвуковые преобразователи расхода, только ВНЕ сферы законодательной метрологии. |
| Признание поверки | Временно, до создания собственной эталонной базы в Республике Беларусь, для метрологически не обеспеченных исполнений расходомеров-счетчиков, предназначенных для применения при значениях рабочего давления (Рэкспл) до 1,2 МПа: признавать результаты первичной и периодической поверки проведенной методом непосредственного сличения (поверочная среда - воздух при атмосферном давлении) на эталонных расходомерных установках лабораторий, аккредитованных в Системе аккредитации Республики Беларусь, или проводить первичную и периодическую поверку на эталонных расходомер-ных установках (поверочная среда - воздух при атмосферном давлении) иных лабораторий в присутствии представителей Государственной метрологической службы Республики Беларусь. Временно, до создания собственной эталонной базы в Республике Беларусь, для расходомеров-счетчиков, предназначенных для применения при значениях рабочего давления (Рэкспл) свыше 1,2 МПа: признавать результаты первичной и периодической поверки проведенной методом непосредственного сличения при давлении в диапазоне от 0,5 Рэкспл. до 2 Рэкспл. (поверочная среда - природный газ) на эталонных расходомерных установках лабораторий, аккредитованных в Системе аккредитации Республики Беларусь, или проводить первичную и периодическую поверку на эталонных расходомер-ных установках (обеспечивающих выполнение вышеуказанных требований) в иных лабораториях в присутствии представителей Государственной метрологической службы Республики Беларусь. |
Поверители
Скачать
|
Описание типа РБ 03 07 6254 17 [2017-11-14]
rb-03-07-6254-17_2017-11-14.pdf
|
Скачать |
Описание типа
Назначение
Расходомеры-счетчики газа ультразвуковые серии CTF, PT, XGM, XGF (далее - расходомеры), в зависимости от модификации, предназначены для измерения скорости, объемного расхода (объема) природного, попутного нефтяного, факельного и других газов в рабочих условиях.
Область применения - технологический учет и оперативный контроль в химической, нефтехимической, газовой промышленностях и в других областях деятельности.
Возможно использование расходомеров, имеющих накладные первичные ультразвуковые преобразователи расхода, только вне сферы законодательной метрологии.
Описание
Расходомеры состоят из ультразвуковых пьезоэлектрических преобразователей (далее - УПП) и электронно-вычислительного блока (далее - ЭВБ).
Принцип действия расходомеров основан на измерении разности времени прохождения импульсов ультразвукового колебания по направлению движения потока жидкости и против него. Возбуждение импульсов производится УПП, устанавливаемыми на измерительном участке трубопровода. УПП работают попеременно в режиме «приемник-излучатель» и обеспечивают излучение через поток газа и прием ультразвуковых импульсов под углом к оси или параллельно оси трубопровода. Движение газа вызывает изменение времени распространения ультразвуковых сигналов по потоку и против него.
По измеренной разности времени прохождения импульсов ультразвукового колебания по направлению потока и против него, ЭВБ вычисляет скорость потока газа.
На основе вычисленной скорости потока и площади сечения измерительного трубопровода по известному диаметру измерительного трубопровода, ЭВБ рассчитывает объемный расход (объем) газа.
Расходомеры могут измерять как прямые, так и обратные потоки газа, и комплектоваться запорной арматурой и механизмом извлечения под д^вЛюниеЯ'х
Расходомеры, в зависимости от модификации, могут испс^ьзо^аться ^о взрывоопасных зонах. ; ' 4
\ - 1 /
Лист 1 Листай 8
Расходомеры имеют аналоговые токовые входы для подключения преобразователей давления и температуры и могут иметь функцию отображения вычисленного массового расхода газа по измеренной скорости (объемному расходу) газа и его плотности, определенной по известным значениям, зависимых функционально от молекулярного состава газа, его давления и температуры. Контролируемая величина отображается в ЭВБ расходомеров и/или может быть передана в удаленную систему через аналоговую или цифровую линию связи.
Расходомеры имеют следующие модификации: XGF8681, XGM868I, CTF878, PT878GC.
ЭВБ расходомеров XGF8681, XGM868I размещены в компактном корпусе взрывозащищенного исполнения, который может быть установлен как непосредственно в точке измерения расхода, так и на расстоянии до 330 м от УПП. Расходомеры XGF868i, XGM868I могут работать по одно- (одна пара УПП) или двухканальной (две пары УПП) схеме измерения и комплектоваться измерительным участком. Расходомеры XGF8681, XGM868i могут применяться со следующими врезными УПП: серий Т5, Т8, T9, Т11, Т14, Т17, BWT.
Расходомер CTF878 имеет стационарное исполнение ЭВБ с накладными УПП (серий C-RV-310, C-RW-312, C-RS-401, C-RL-307, C-RW-318, C-RV-308, C-RS-402, C-RS-403), поэтому могут применяться для газов, вызывающих эрозию и коррозию, а также токсичных, высокочистых и стерильных газов.
Расходомер PT878GC имеет портативный ЭВБ с независимым питанием от аккумуляторных батарей с накладными УПП. ЭВБ имеет USB порт связи, позволяющий передавать или выводить на печать данные, как в реальном времени, так и сохраненные в памяти.
Расходомеры PT878GC могут применяться со следующими накладными УПП: серий C-RV-310, C-RW-312, C-RS-401, C-RL-307, C-RW-318, C-RL-308, C-RS-402, C-RS-403.
Влияние внутреннего программного обеспечения (далее - ПО) учтено при нормировании метрологических характеристик расходомеров. Расходомеры могут комплектоваться внешним ПО, не затрагивающим метрологические характеристики расходомеров и предназначенным для вывода и отображения измеряемых величин и различных технологических параметров расходомера на персональном компьютере. Идентификационные данные внутреннего и внешнего ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Обозначение расходомера |
Наименование ПО |
Идентификация ПО |
Номер версии ПО |
|
XGF868i |
Внутреннее ПО |
GF868.BIN |
Y4FF |
|
Внешнее ПО |
PanaView |
1.4.8 | |
|
XGM868i |
Внутреннее ПО |
XGM868i.BIN |
Y4DM |
|
Внешнее ПО |
PanaView |
1.4.8 | |
|
CTF878 |
Внутреннее ПО |
CTF_DSP_1_A.BIN |
CTF.DSP.1.A |
|
Внешнее ПО |
PanaView |
1.4.8 | |
|
PT878GC |
Внутреннее ПО |
ВООТ.004.2 |
2В |
|
Внешнее ПО |
PanaView |
1.4.8 |
Примечание
Допускается применение более поздних версий ПО, при условии, что метрологически значимая часть ПО останется без изменений.
Защита ПО расходомеров от несанкционированного доступеьс^едью изменения параметров, влияющих на метрологические характеристи^иХосущест^пяется введением пароля, а также ведением доступного только для чтения ж^рналДсобы-тий и ошибок.
Внешний вид расходомеров представлен на рисунке 1. Место нанесения знака поверки (клейма-наклейки) указано в Приложении А.
XGM868I

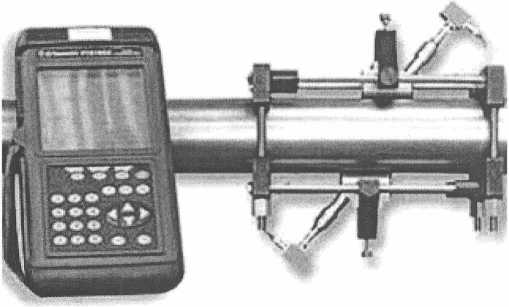

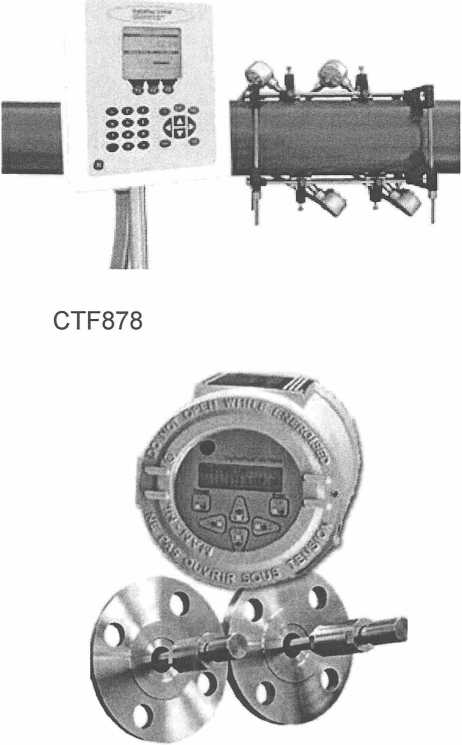

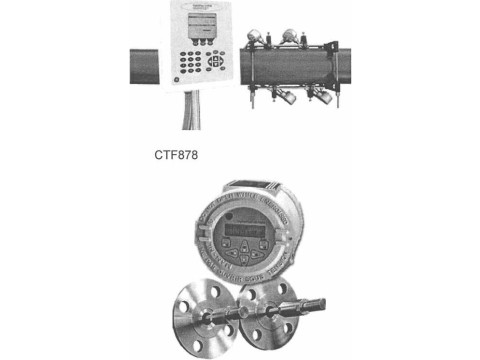

Рисунок 1 - Внешний вид расходомеров
PT878GC
XGF868i
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики расходомеров приведены в таблицах 2-3.
Таблица 2
|
Наименование характеристики |
Значение характеристики | |||||||||
|
CTF878 |
PT878GC |
XGM868! |
XGF868i | |||||||
|
1 |
2 |
3 |
4 |
5 | ||||||
|
Номинальный диаметр трубопровода DN (в зависимости от применяемых УПП), мм |
от 80 до 762 |
от 20 до 610 |
от 50 до 3000 | |||||||
|
Диапазон показаний скорости газа V, м/с (в зависимости от измеряемой среды и применяемых УПП) |
от 1,1 до 46,0 |
от 1,5 до 36,6 |
от 0,03 до 50,0 |
от 0,03 до 120,0 | ||||||
|
Диапазон измерений скорости газа V, м/с (в зависимости от измеряемой среды и применяемых УПП) |
от 1,1 до 46,0 |
от 1,5 до 36,6 |
от 0,5 до 46,0 |
от 0,5 до 46,0 | ||||||
|
Пределы допускаемой относительной погрешности расходомера при измерении скорости газа (объемного расхода)1’, % |
±2,0 |
±2,5, для DN&150 мм ±5,0, для DN<150 мм |
Для типа датчиков Т5, Т8, T9, Т11, Т14, BWT |
Для типа датчиков Т5, Т8, T9, Т11, Т14, BWT | ||||||
|
DN>150 |
DN<150 |
DN>150 |
DN<150 | |||||||
|
исполнение с одной парой УПП: |
исполнение с одной парой УПП: | |||||||||
|
±2,5 |
±3,0 |
±3,0 |
±4,0 | |||||||
|
исполнение с двумя парами УПП: |
исполнение с двумя парами УПП: | |||||||||
|
±2,0 |
±2,5 |
±2,5 |
±3,5 | |||||||
|
Для типа датчиков Т17 |
Для типа датчиков Т17 | |||||||||
|
исполнение с одной парой УПП: |
исполнение с двумя парами УПП: |
исполнение с одной парой УПП: |
исполнение с двумя парами УПП: | |||||||
|
DN>350 |
DN<3000 |
DN>350 |
DN<3000 |
DN>350 |
DN<3000 |
DN>350 |
DN<3000 | |||
|
±2,5 |
±2,0 |
±2,5 |
±2,0 | |||||||
Продолжение таблицы 2
|
1 |
2 |
3 |
4 |
5 |
|
Прямые участки: - выше по потоку - ниже по потоку |
от 20 DN от 10 DN |
от 20 DN от 10 DN |
от 20 DN от 10 DN |
от 20 DN от 10 DN |
|
Выходы (в зависимости от конфигурации): - аналоговый (постоянный ток) - частотный - импульсный |
0/4-20 мА + + |
0/4-20 мА + |
0/4-20 мА + (опционально) + (опционально) |
0/4-20 мА + (опционально) + (опционально) |
|
Цифровые интерфейсы (в зависимости от конфигурации): - HART - Modbus/RS485 - Modbus TCP/IP - RS232 - USB - Ethernet - OPC server - Foundation Fieldbus |
RS485 + + + + |
+ |
+ + (опционально) + + + (опционально) + (опционально) + (опционально) |
+ + (опционально) + + (опционально) + (опционально) + (опционально) |
|
Рабочий диапазон температур окружающего воздуха, °C |
от минус 10 до 55 |
от минус 20 до 55 |
от минус 40 до 60 | |
|
Диапазон температур окружающего воздуха при хранении и транспортировании, °C |
от минус 40 до 70 |
от минус 55 до 75 | ||
|
Диапазон температур измеряемой среды, °C |
от минус 40 до 130 |
от минус 40 до 130 (опционально от минус 40 до 230) |
от минус 50 до 150 (опционально: от минус 190 до 450) |
от минус 55 до 150 (опционально: от минус 220 до минус 50 от минус 50 до 250) |
|
Максимальное давление измеряемой среды, МПа |
- |
- |
6,8 |
6,8 |
|
Потребляемая мощность, Вт, не более |
35 |
- |
20 | |
|
Напряжение питания, В: - от ее^и временного тока |
от 85 до 264 |
- |
от 90 до 264 | |
|
- от источника постоянного тока |
- |
- |
от 11,4 до 29,4 (опционально) | |
|
-отвнутреннего источника постоянного то к^йккумулятора) |
- |
7,5 |
- | |
Продолжение таблицы 2
|
1 |
2 |
3 |
4 |
5 |
|
Степень защиты оболочки по ГОСТ 14254-2015 |
IP66 (для влагопылезащищенного исполнения) |
IP65 |
IP66 | |
|
Масса ЭВБ, кг, не более |
5,0 |
1,36 |
4,5 | |
|
Габаритные размеры ЭВБ, мм, не более |
362x290x130 |
238x138x38 |
208x0168 | |
|
Примечания: * - для труб с DN<50 мм наличие уступов на участке менее 3 м выше по потоку не допускается 1) - без учета погрешности измерения площади поперечного сечения трубопровода | ||||
Таблица 3
|
Наименование характеристики |
Значение характеристики | |||||
|
Накладные ППР |
Врезные ППР | |||||
|
C-RS-403 |
Т8 |
T9 |
Т11 |
Т14 |
BWT | |
|
Частота ультразвуковых сигналов, МГц |
2,0 |
0,1 |
0,1 |
0,1 |
0,1 |
0,2 |
|
Диаметр условного прохода трубопровода, мм |
от 50 до 150 |
от 50 до 350 |
от 50 до 350 |
от 50 до 350 |
от 50 до 350 |
от 50 до 750 |
|
Степень защиты оболочки по ГОСТ 14254-2015 |
IP66 |
IP65 |
IP66 | |||
Продолжение таблицы 3
|
Наименование характеристики |
Значение характеристики | ||||||
|
Накладные ППР |
Врезные ППР | ||||||
|
C-RS-402 |
C-RL-308 |
C-RS-401 |
C-RV-310 C-RL-307 |
C-RW-312 C-RW-318 |
Т5 |
Т17 | |
|
Частота ультразвуковых сигналов, МГц |
0,5 |
1,0 |
0,5 |
0,5 |
0,2 |
0,1 |
0,1 |
|
Диаметр условного прохода трубопровода, мм |
от 50 до 7500 |
от 20 до 50 |
от 50 до 7500 |
от 50 до 300 |
от 150 до 600 |
от 50 до 350 |
от 350 до 3000 |
|
Степень защиты оболочки по ГОСТ 14254-2015 |
IP66 | ||||||
Знак утверждения типа
Знак утверждения типа наносится на эксплуатационную документацию методом типографической печати.
Комплектность
Комплектность поставки расходомеров определяется заказом в соответствии с технической документацией фирмы «GE Sensing ЕМЕА» (Ирландия). Основной комплект поставки приведен в таблице 5.
______Таблица 5 - Основной комплект поставки расходомеров________________________
|
Наименование |
Количество |
|
Расходомер в составе: -ЭВБ -УПП |
1 шт. 1 шт. |
|
Упаковка |
1 шт. |
|
Руководство пользователя |
1 экз. |
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы «GE Sensing ЕМЕА» (Ирландия).
МРБ МП. 2710-2017 "Расходомеры-счетчики газа ультразвуковые серии CTF, РТ, XGM, XGF. Методика поверки".
Заключение
Расходомеры-счетчики газа ультразвуковые серии CTF, PT, XGM, XGF соответствуют требованиям документации фирмы «GE Sensing ЕМЕА» (Ирландия), ТР ТС 020/2011 (декларация соответствия № ТС N RU Д-1Е.АЯ46.В.79565 до 02.08.2020), ТР ТС 012/2011 (сертификат соответствия №ТС RU С-1Е.ГБ05.В.00057 до 03.07.2018 - для XGF868i, XGM868i, CTF878 с Ех-маркировкой).
Межповерочный интервал - не более 12 месяцев (для расходомеров, применяемых в сфере законодательной метрологии).
Научно-исследовательский центр БелГИМ
г. Минск, Старовиленский тракт, 93, тел. 334-98-13
Аттестат аккредитации № BY 112 02.1.0.0025
